无人机动力端四旋翼螺旋桨结构设计

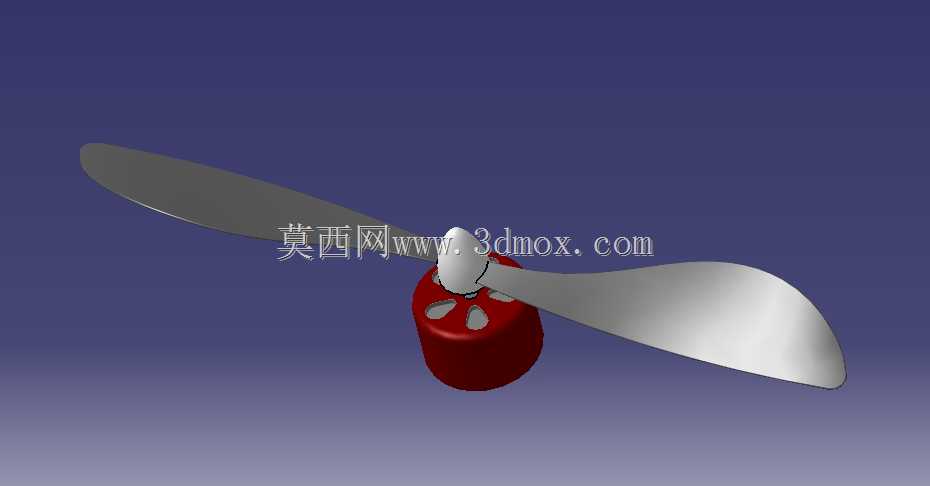

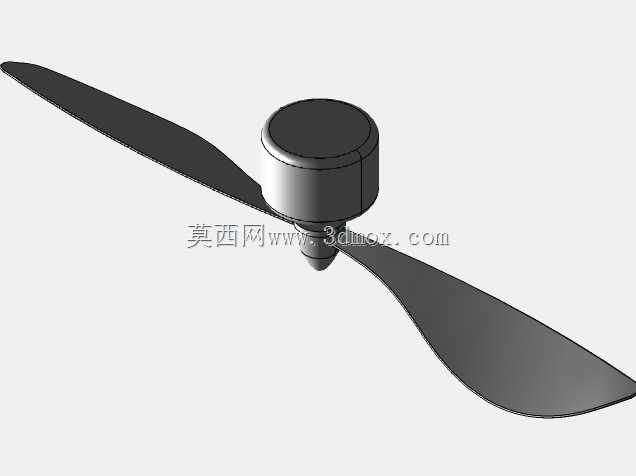

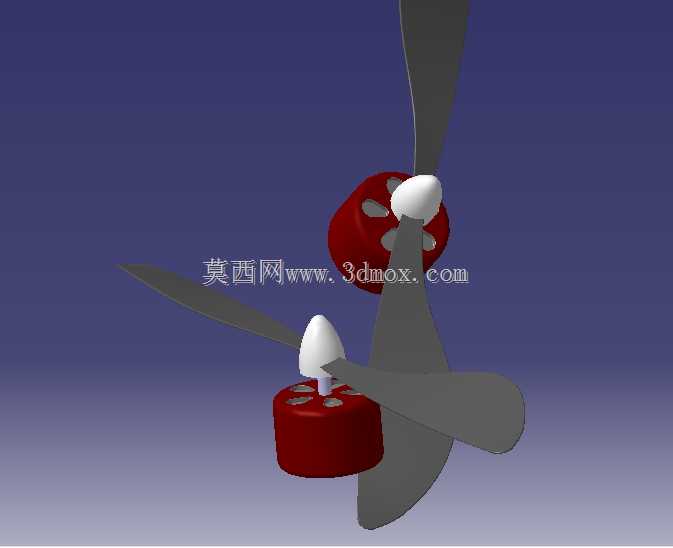

　　在小型多旋翼无人飞行器的动力系统搭建中，螺旋桨作为直接将电机转动扭矩转化为气动升力的核心执行部件，其结构合理性直接决定整机的悬停稳定性、续航时长与负载能力，这套四旋翼配套的螺旋桨结构，针对消费级及轻量级工业巡检无人机的使用场景做了适配优化。日常作业场景里，这类螺旋桨需要适配0℃到40℃的常规户外作业温度，在植被巡检、农田测绘、轻量快递配送等场景下，要能承受短时3级以内侧风带来的气动载荷，同时兼顾低转速下的升力效率与高转速下的动平衡稳定性，避免飞行过程中出现桨叶震颤导致的画面抖动或者飞行姿态偏移。从功能特性来看，这套螺旋桨采用两叶式布局，桨根位置做了加厚过渡处理，和电机输出轴的安装座采用锥面定位配合，安装时无需额外打胶固定，

　　依靠桨帽的锥面压紧力就能实现周向与轴向的双重固定，日常拆装更换仅需手动旋紧桨帽即可，外场作业时更换受损桨叶的时间可以控制在30秒以内，大幅提升外场作业的维护效率。桨叶的翼型采用低速高升力翼型设计，在电机转速维持在每分钟6000转到8000转的常用工作区间时，气动效率比普通平板桨提升约12%，相同电池容量下可以延长8%左右的悬停续航时间；桨尖位置做了轻微的后掠修型，能够降低高转速下的翼尖涡流噪声，在城市区域执行航拍作业时可以减少对周边人群的噪声干扰。设计过程中，首先根据配套电机的KV值与单轴最大拉力需求，反推桨叶的直径与螺距参数，单支桨叶的有效直径控制在10英寸，螺距为4.5英寸，适配KV值900到1200的外转子无刷电机，

　　单支桨叶在8000转转速下可以提供最大850克的静拉力，四支桨总拉力冗余量达到整机起飞重量的1.8倍，足以应对短时阵风带来的载荷波动。桨叶的曲面造型通过多截面曲面拟合生成，从桨根到桨尖的翼型弦长逐步收窄，翼型安装角从桨根位置的18度线性递减到桨尖位置的4度，保证桨叶各个截面的迎角都处于最佳升阻比区间，避免靠近桨根位置的截面因线速度过低出现失速，同时防止桨尖位置因线速度过高产生激波阻力。安装边界方面，桨根安装座的中心孔直径为6毫米，和常规22系列、23系列外转子无刷电机的输出轴尺寸完全适配，安装座下端面和电机顶面的配合面做了0.2毫米的沉台设计，安装时可以自动对中，无需反复调整位置就能保证同轴度，整套螺旋桨安装完成后，

　　单支桨叶的径向跳动量控制在0.3毫米以内，动平衡精度达到G2.5级，高速旋转时不会给电机轴带来额外的偏载力矩，能够延长电机轴承的使用寿命。桨叶与安装座的连接位置做了3毫米的圆角过渡，避免应力集中导致的桨根断裂问题，在做1.5倍最大拉力的静载荷测试时，桨根位置的最大应力仅为材料屈服强度的35%，留有足够的安全余量。配套的桨帽采用流线型椭球造型，表面光滑无凸起，能够减少桨根位置的紊流产生，降低旋转过程中的气动阻力。实际装机测试时，这套螺旋桨在整机重量1.8千克的配置下，悬停时的单支桨叶转速稳定在6200转左右，电机工作电流维持在4.2安培，电机外壳温升在连续悬停20分钟后不超过25摄氏度，不会出现电机过热退磁的问题；在做前后、左右方向的打杆机动时，桨叶的响应速度足够快，姿态调整延迟控制在0.1秒以内，不会出现动力响应滞后导致的飞行姿态不稳问题。针对外场作业可能遇到的轻微磕碰场景，桨叶前缘位置做了0.5毫米的加厚处理，碰到细小树枝或者杂草时不会轻易出现豁口，即使出现轻微形变，在低速旋转时也能依靠自身材料的弹性恢复原状，不会因为轻微损伤就导致整套桨叶报废。
