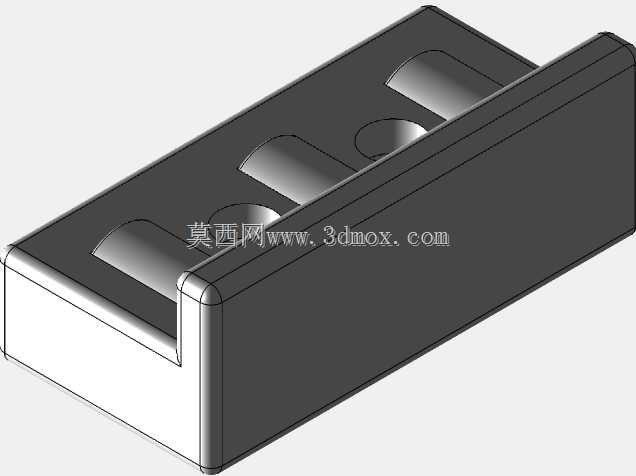

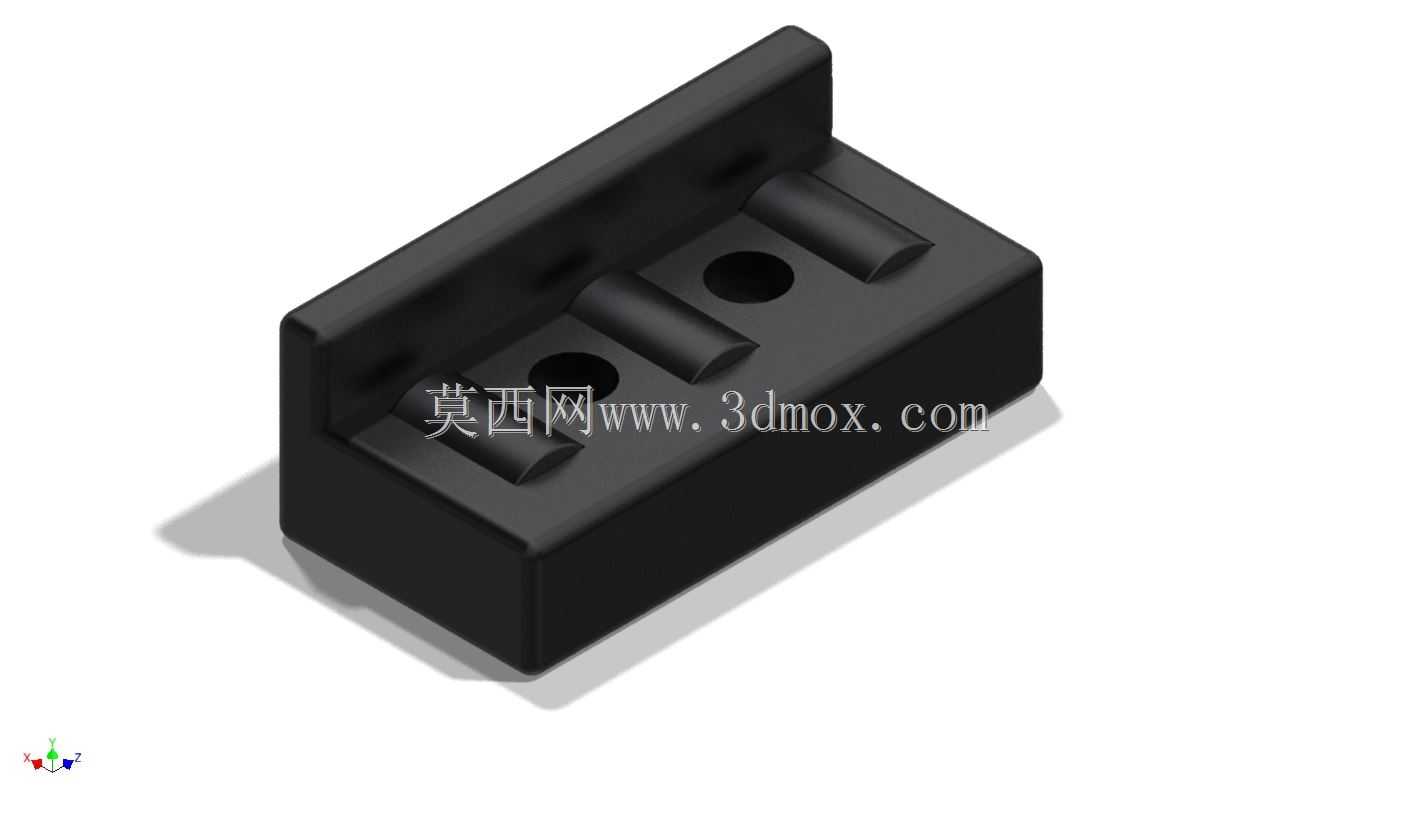

带侧导轨旋装式尼龙PA滚轮输送元件

　　在辊道输送线的模块化搭建场景里，这类带侧导轨的旋装式滚轮元件是解决窄幅物料侧边导向、平稳承托的核心小件，很多做电子组件输送、小型冲压件流转、包装线分道输送的设备厂，在做非标准幅宽的输送段时，不会直接采购整段成品辊道，反而会选用这类独立滚轮单元来拼接，一来可以根据现场物料的实际宽度灵活调整排布间距，二来侧导轨一体的结构不用额外加装侧边挡轮，能省掉不少安装调整的工时。

　　从实际使用的功能来看，这个元件的外壳采用尼龙PA材质，本身具备不错的自润滑性和抗冲击性能，在车间多尘、偶尔有切削液飞溅的工况下也不容易出现卡滞，内部的辊子用POM材质搭配玻璃球增强结构，滚动阻力比普通全塑料辊子低30%左右，单组元件的最大负载可以达到100N，应对单重几公斤的小型工件输送完全足够，侧导轨的凸台结构刚好卡在输送铝型材的侧边槽位里，能避免滚轮在受物料侧向挤压力时出现偏移，防止工件在输送过程中跑偏掉料。

　　设计这个元件的时候，首先考虑的是安装的便捷性，整个元件采用旋装式的固定逻辑，不需要额外加工复杂的安装位，直接卡入铝型材的T型槽后，用两颗M5×25的螺钉就能完成锁紧，其中一种紧固方式是直接将螺钉穿过元件本体的两个安装孔，锁入型材预置的螺母里，适合固定工位的输送段；另一种紧固方式是搭配T形槽螺母，在需要调整滚轮位置的柔性输送段上，松开螺钉就能沿着型材槽滑动调整位置，调整到合适点位后再锁紧，适配不同尺寸工件的输送需求。

　　从安装边界来看，这个元件的底座是规整的矩形结构，两个安装孔的中心距按照标准20系列铝型材的槽间距设计，安装时底座完全贴合型材表面，不会突出型材上平面影响物料通行，侧导轨的凸起高度刚好高出滚轮顶面2mm，既能起到侧向导向的作用，又不会和物料底部的结构产生干涉，滚轮的突出高度控制在8mm，排布时相邻滚轮的间距可以根据物料的最小长度设置，只要保证物料全程至少有两个滚轮承托就不会出现卡顿。

　　在实际选型应用的时候，要注意如果输送的是带尖锐边角的金属工件，需要确认工件和滚轮接触的位置没有毛刺，避免长期摩擦刮伤POM辊子的表面，如果是在有腐蚀性介质的工况下使用，还可以提前更换同尺寸的不锈钢辊轴来提升耐蚀性，日常维护只需要定期清理辊子缝隙里积攒的切屑、灰尘，不需要额外加注润滑油，依靠材质本身的自润滑特性就能保证长期顺畅运行。这类滚轮元件通常成组使用，单批次包装的数量为10件，刚好满足一段1米左右长度输送段的排布需求，在做线体改造的时候，不用拆解原有输送架，直接在型材空位上加装这类滚轮就能快速调整线体的承载和导向能力，比更换整段辊道的成本低很多，安装效率也更高。
