带键槽直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮是机械传动系统里的核心基础零件，日常在各类需要定传动比动力传递的设备里都能见到它的身影，从普通的输送线动力端、小型机床进给箱，到轻工机械的传动模组、农机的变速结构中，这类齿轮都承担着匹配转速、传递扭矩的关键作用。和斜齿轮相比，直齿圆柱齿轮没有轴向分力，安装时不需要额外考虑轴向承载的结构设计，对支撑轴承的选型要求更简单，装配调整的难度也更低，非常适合中低速、中等负载的传动工况，在很多对传动平稳性没有极端要求、追求结构简单易维护的设备里应用极广。

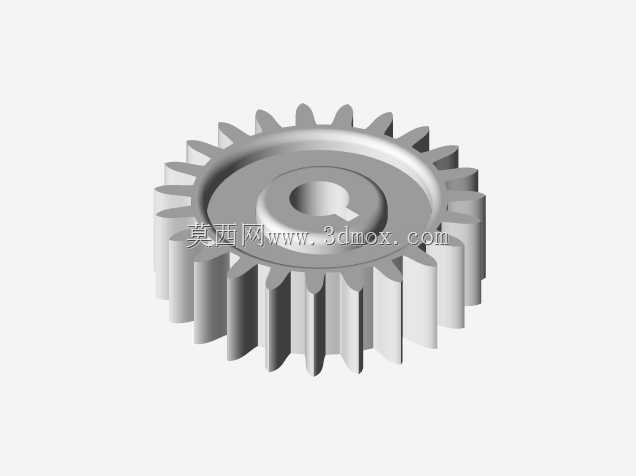

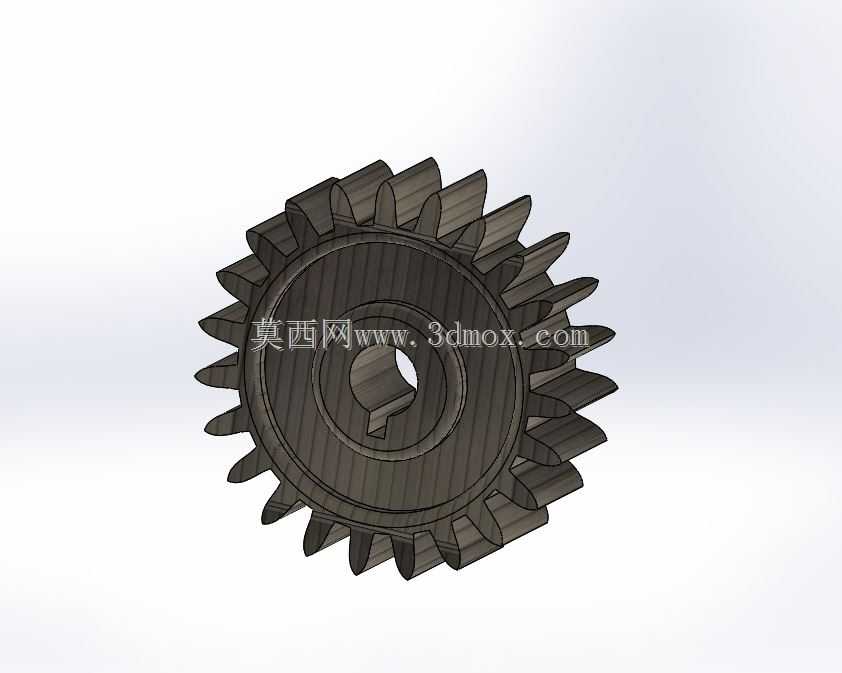

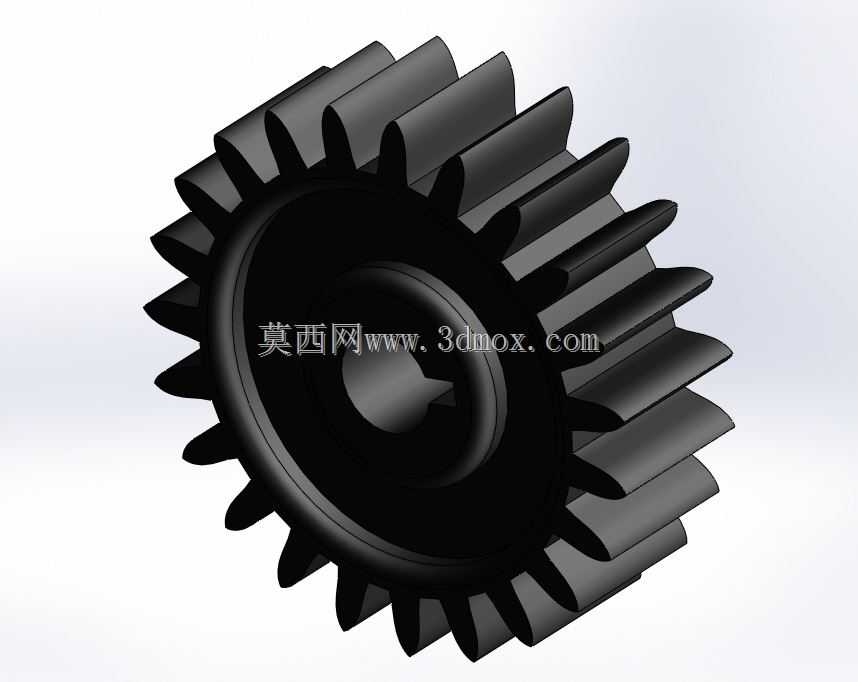

　　从结构设计来看，这款齿轮采用了标准渐开线齿形，齿向沿齿轮轴向完全平直，加工时可以用滚齿、插齿的常规工艺完成，不需要专用的斜齿加工工装，制造成本更容易控制，后期如果出现轮齿磨损，备件替换的适配性也更好。齿轮中心设计了带键槽的安装孔，这个键槽是和传动轴配合传递扭矩的核心结构，装配时通过平键嵌入轴和齿轮的键槽内，就能避免齿轮和轴之间出现相对转动，保证动力传递过程中不会出现打滑、传动滞后的问题，键槽的位置和尺寸公差需要严格匹配对应轴的键槽规格，否则装配时会出现过紧装不上或者间隙过大冲击的问题。齿轮的轮毂部分做了合理的厚度设计，既保证了和轴配合的接触长度足够，避免运行中齿轮出现偏摆，又不会因为轮毂过厚增加不必要的转动惯量，减少设备启动时的动力损耗。轮缘和轮毂之间的辐板部分采用了实心等厚结构，这种结构虽然比辐条式齿轮重量稍大，但刚性更好，在承受冲击负载的时候不容易出现辐板变形，适合负载波动稍大的工况，不需要额外做减重孔的话，加工工序也更简单，生产效率更高。

　　在实际选型和安装适配的时候，首先要确认的是齿轮的模数、齿数和配对齿轮完全匹配，模数是决定轮齿承载能力的核心参数，模数越大，轮齿的厚度和齿高越大，能承受的扭矩就越高，选型时必须根据传动系统的额定扭矩、冲击系数来核算模数是否满足强度要求，避免运行中出现断齿问题。齿数则直接决定了传动比，配对两个齿轮的齿数比就是这一级传动的转速比，设计时要结合电机转速和最终输出端需要的工作转速来匹配齿数，保证传动比符合设备的运行速度要求。齿宽的尺寸也需要重点关注，齿宽越宽，轮齿的接触面积越大，承载能力越强，但齿宽过大的话，会因为加工、装配的误差导致轮齿接触偏载，反而加剧局部磨损，所以这款齿轮的齿宽是结合承载需求和安装精度做的平衡设计，既保证足够的接触强度，又不会对装配精度提出过高要求。

　　安装边界方面，齿轮内孔的尺寸公差要和传动轴的轴径公差做过渡配合设计，既不能太松导致运行中齿轮晃动，也不能太紧导致装配时压装困难、甚至涨裂轮毂。键槽的宽度、深度公差要符合平键的配合标准，保证平键装入后侧面没有过大间隙，顶部留有合理的间隙，避免装配时键顶顶住键槽底部导致齿轮装不到位。齿轮的齿顶圆直径是外围安装的重要边界尺寸，设计相邻的箱体、护罩结构时，要和齿顶圆留出足够的安全间隙，避免运行中因为轴的窜动、齿轮的径向跳动导致齿顶和周边结构发生刮擦。另外齿轮的端面和轴肩、挡圈的贴合面也要保证平面度，锁紧的时候要让齿轮端面均匀受力，避免锁紧后齿轮出现倾斜，导致轮齿啮合时只有局部接触，加剧磨损和传动噪音。

　　在实际运行过程中，这类直齿轮的润滑也很关键，中低速工况可以采用脂润滑，高速工况则需要搭配油浴或者喷油润滑，保证轮齿啮合面之间有足够的油膜，减少金属直接接触带来的磨损和发热，延长齿轮的使用寿命。日常维护时只需要定期检查轮齿的磨损情况、键槽的配合间隙，就能保证传动系统长期稳定运行，整体的维护成本很低，这也是这类直齿圆柱齿轮在通用机械领域被广泛应用的重要原因。
