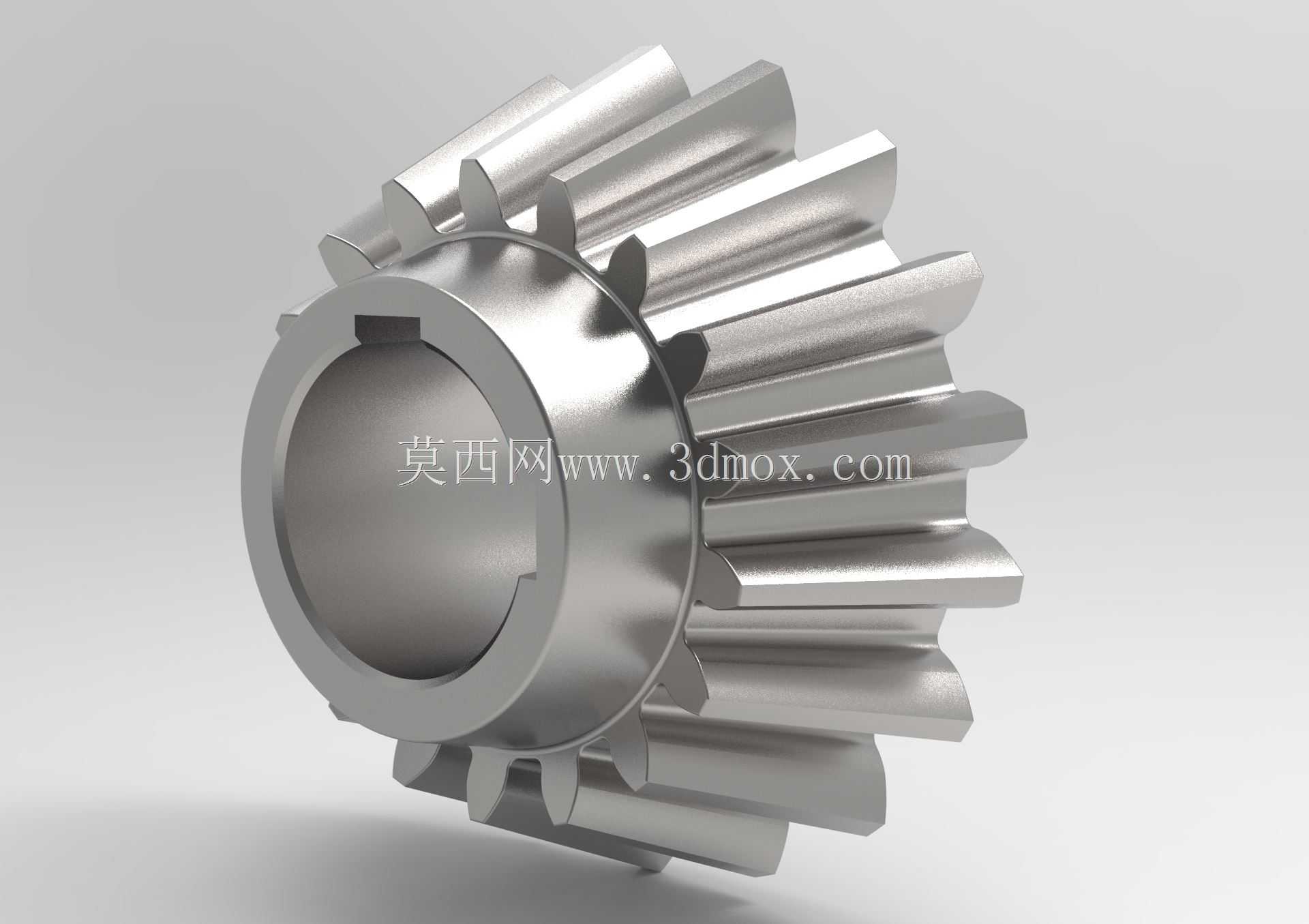

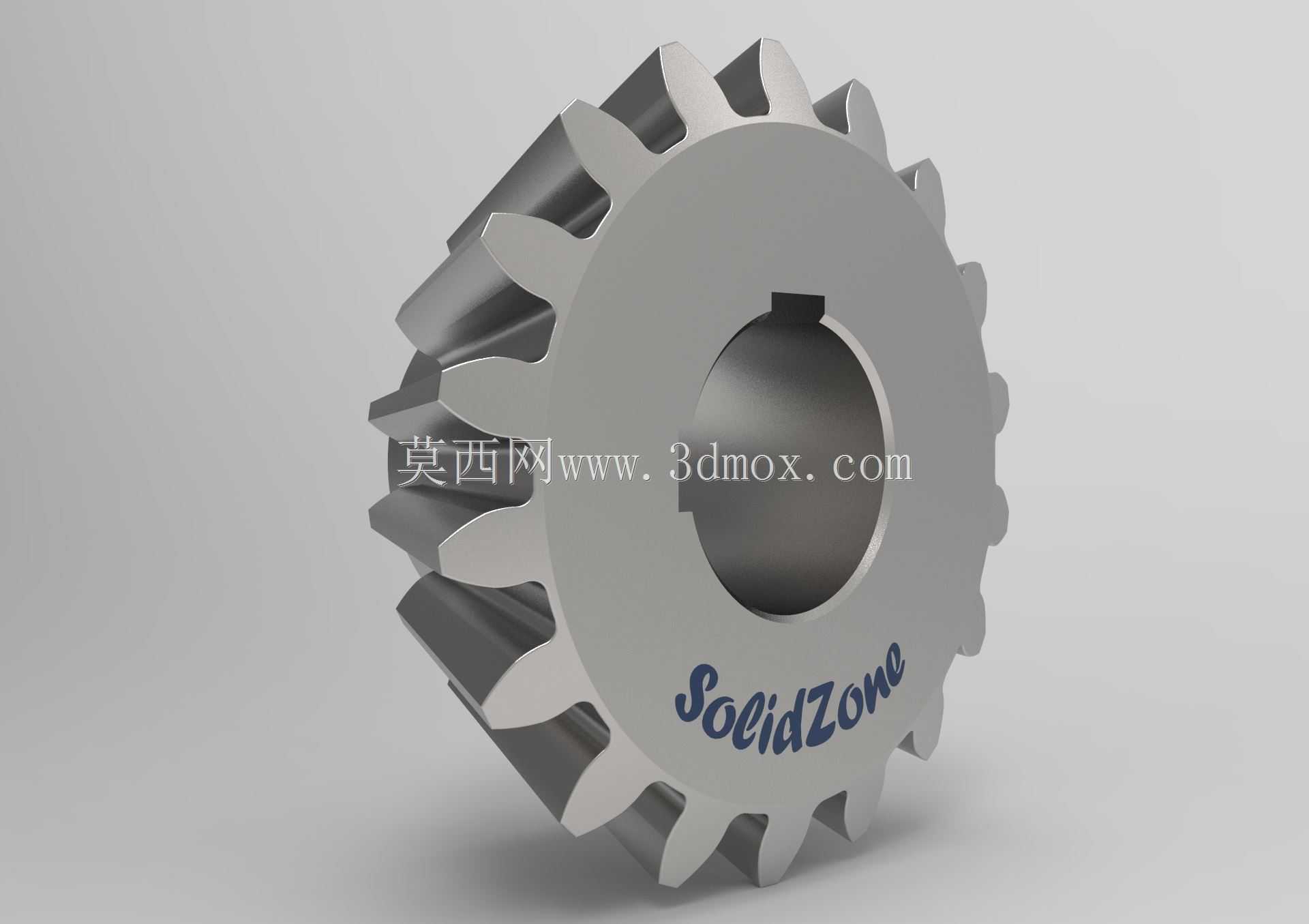

带双键槽安装结构的锥齿轮传动件

　　在中小功率传动系统的布局中，相交轴动力换向的工况始终离不开锥齿轮的应用，这类零件的设计精度直接决定了整套传动机构的运行平稳性与使用寿命。本次涉及的锥齿轮采用双平键槽的轴孔配合结构，区别于常规单键槽的设计，主要针对启停频繁、正反转切换频次高的传动场景，能够有效分散键槽侧壁的挤压应力，避免长期交变载荷下出现键槽压溃、轴与轮毂相对滑移的故障，常见于小型减速器的输入端、农业机械的分动箱、输送设备的换向传动单元中。从结构设计逻辑来看，两个键槽沿轴孔周向呈180度对称分布，在加工时需要严格保证键槽的对称度公差，否则装配后会出现轴与轮毂的同轴度偏差，导致齿轮啮合时出现单侧齿面受力过大、运转异响的问题。齿部采用直齿锥齿形，

　　加工时齿向沿节锥母线方向分布，相比螺旋锥齿轮加工难度更低，装配调整的容错空间更大，适合对传动噪音要求不极端严苛、维护频次较高的通用传动场景，不需要复杂的螺旋齿磨削工序，常规滚齿、插齿设备即可完成齿形加工，制造成本更具优势。轮毂部分的轴向尺寸经过匹配计算，既保证了与传动轴的配合接触长度足够，避免轴孔配合出现偏载，又不会过度占用轴向安装空间，能够适配多数通用减速器的腔体内部安装边界，齿顶圆与安装腔体的内壁预留了足够的安全间隙，不会出现运转时齿顶刮蹭箱体内壁的问题。齿面的粗糙度要求控制在合理区间，既保证啮合时的齿面接触面积足够，降低单位面积的接触应力，又不会因为过高的表面精度要求提升不必要的加工成本。轴孔的公差带选用过渡配合等级，

　　装配时可采用温差法或者压力机压装，配合双平键的扭矩传递，能够覆盖额定扭矩范围内的所有工况，即使出现瞬时过载，两个键同时承受剪切力，也能大幅降低单键剪切断裂的风险。在实际选型应用时，需要注意匹配对应模数、齿数的配对锥齿轮，保证安装距、节锥角的参数完全契合，装配时通过调整垫片控制齿侧间隙，避免间隙过大导致传动冲击、间隙过小出现卡滞发热的问题。这类双槽结构的锥齿轮相比单键槽版本，在同尺寸规格下能够传递的扭矩提升约30%，同时轴孔的受力分布更均匀，减少了轴上应力集中点的出现，对于延长传动轴的疲劳寿命也有明显帮助，在一些需要紧凑化设计、无法通过增大齿轮外径提升承载能力的传动场景中，这种结构优化的方案实用性极强。从建模逻辑来看，

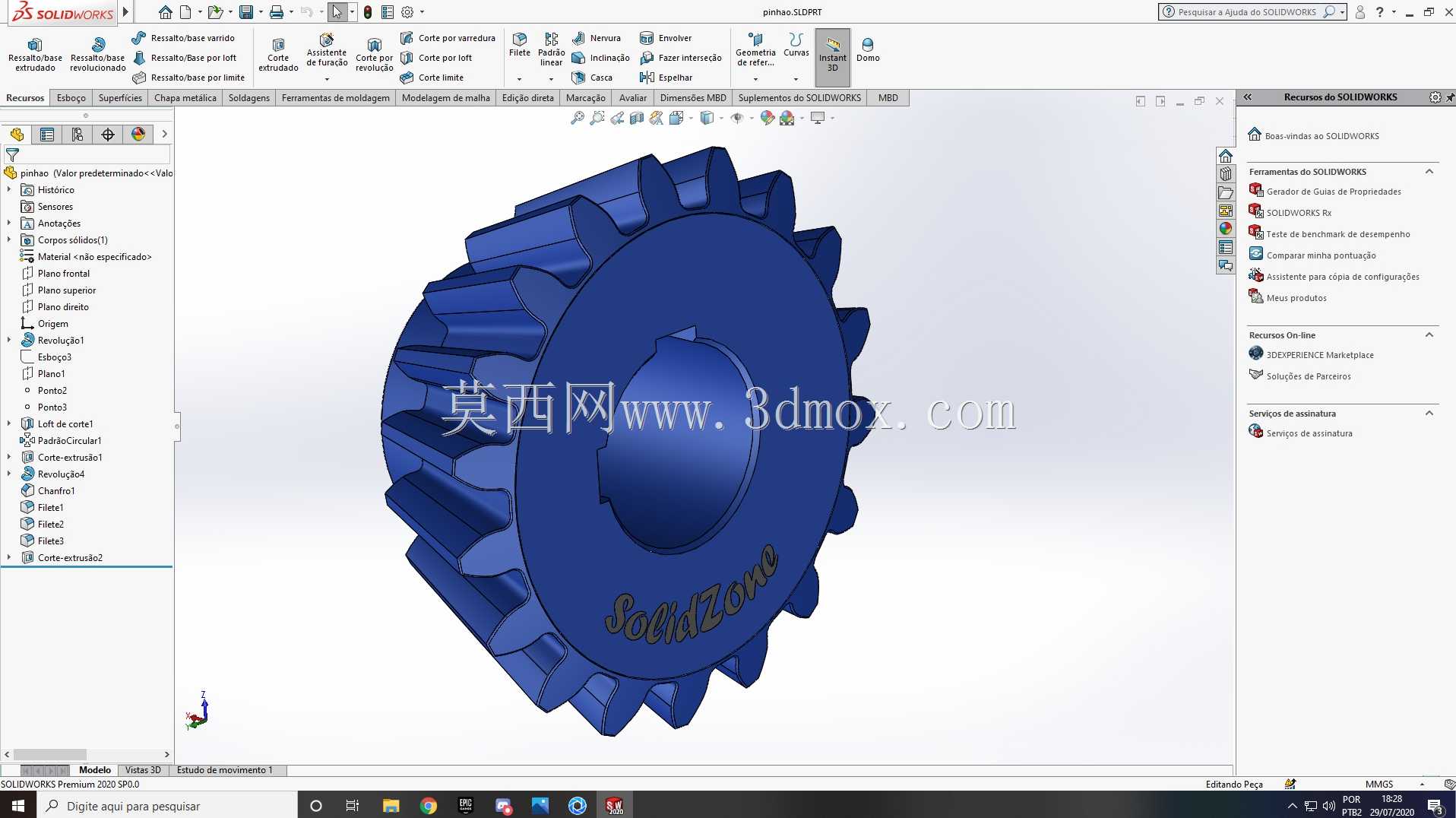

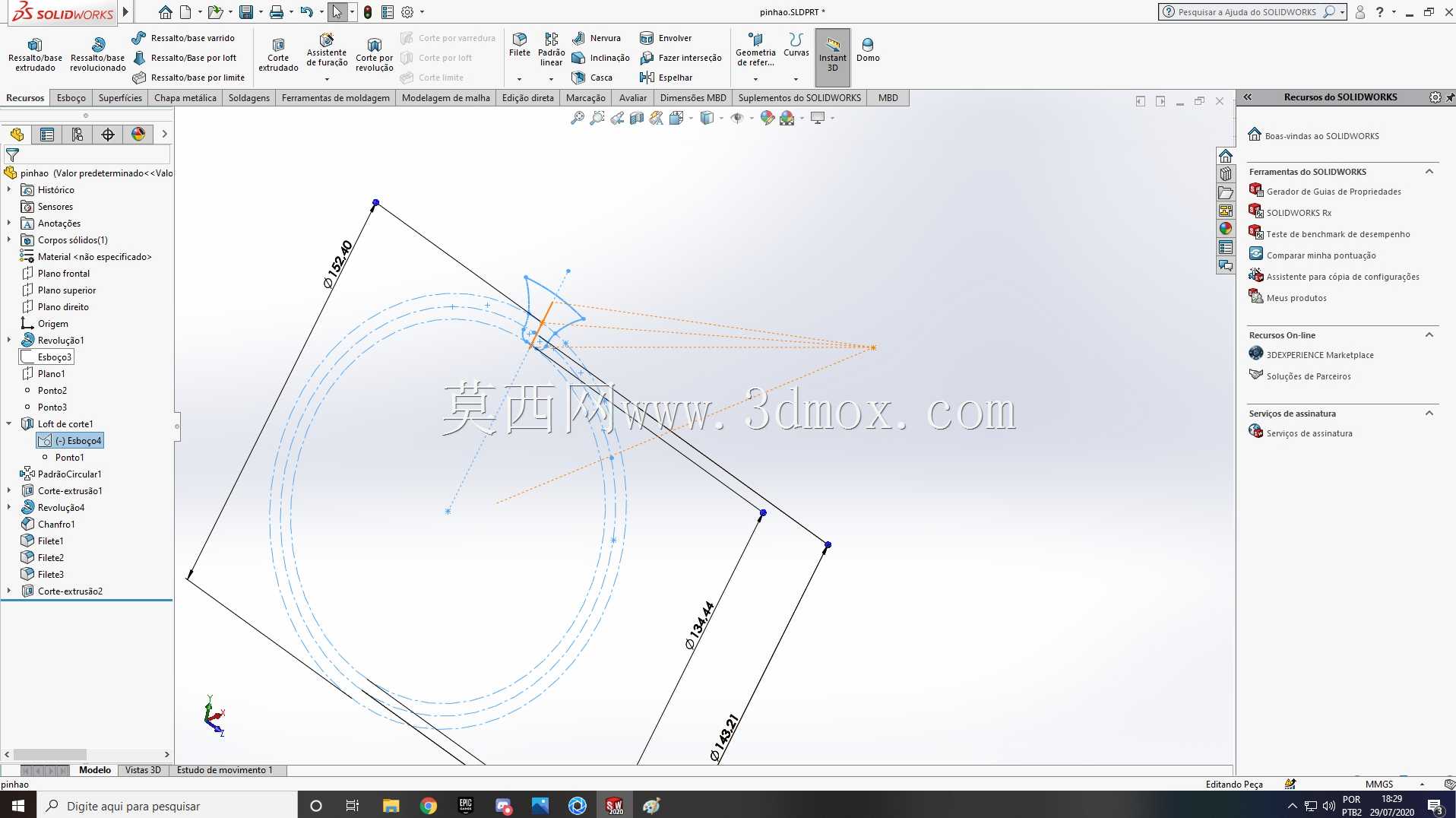

　　齿形部分的生成需要严格按照锥齿轮的展成原理，先确定节锥、背锥的参数，通过当量齿轮的齿形投影生成锥面齿廓，再通过阵列、布尔运算完成整体齿形的构建，键槽部分的建模需要严格对称，标注清楚键槽的宽度、深度、轴向位置尺寸，方便后续加工时的工艺编程与尺寸检测，轮毂端面的倒角、齿端的倒棱都做了完整的结构还原，避免建模时遗漏工艺结构导致后续加工出的零件存在锐边、装配干涉的问题。
