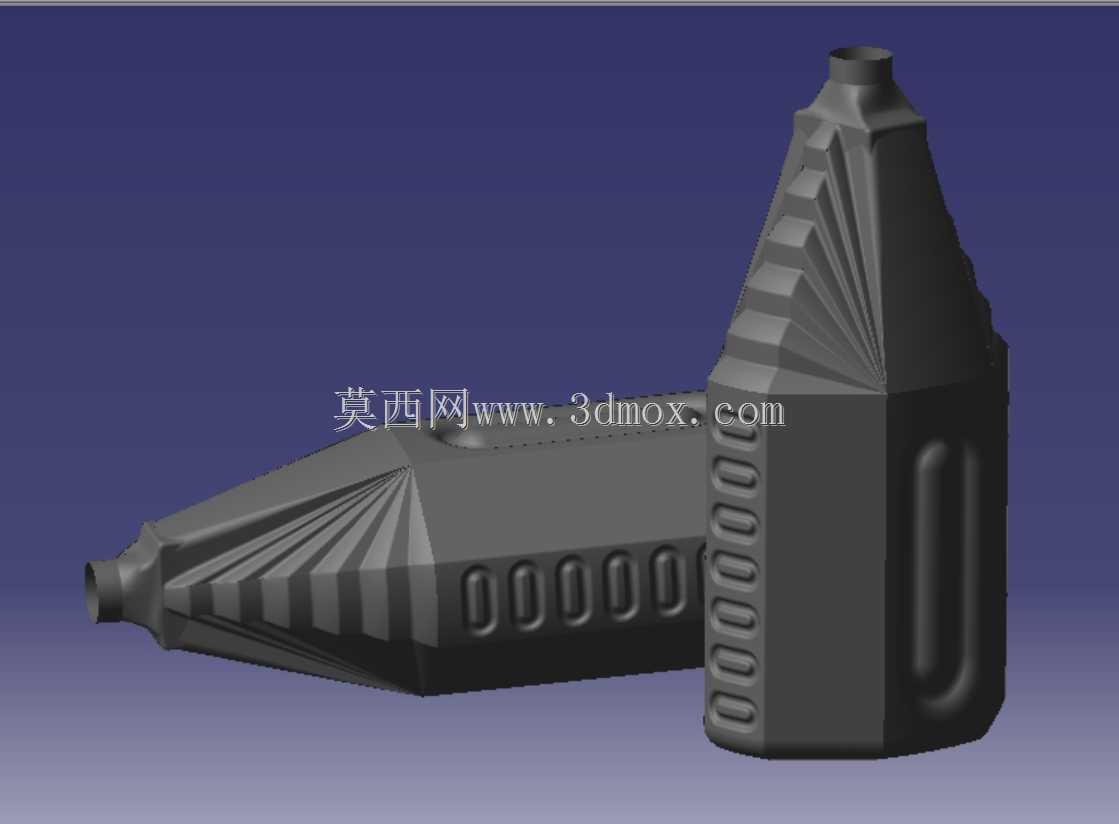

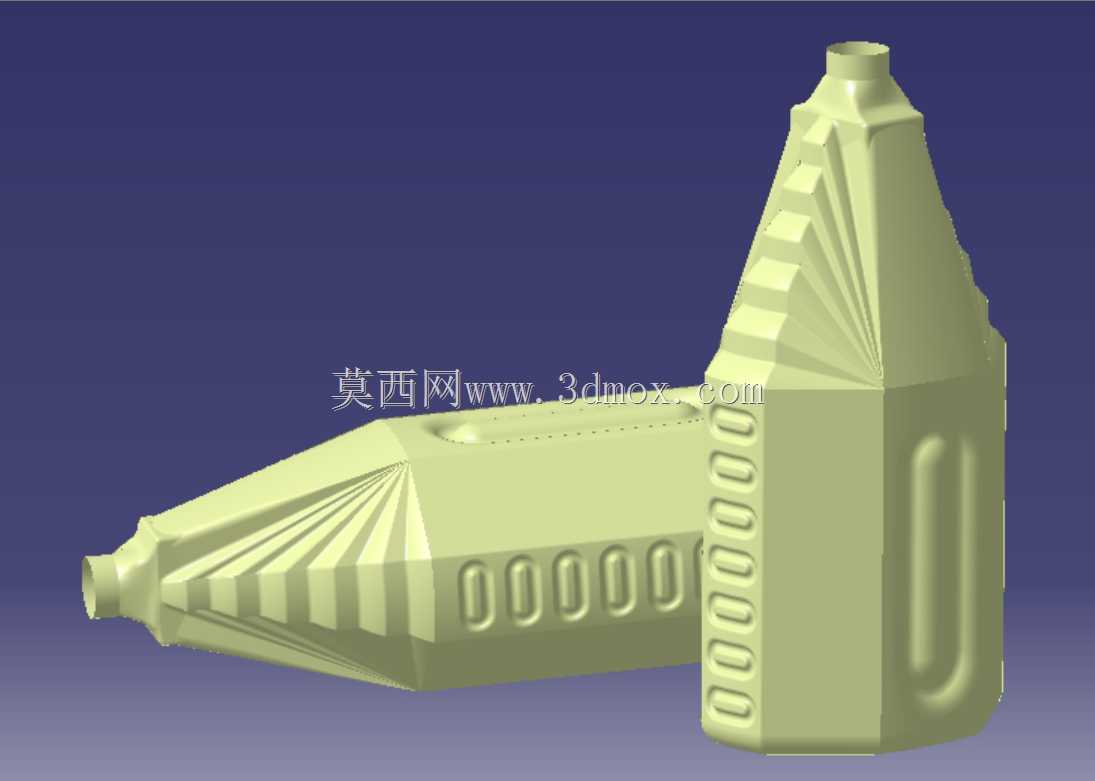

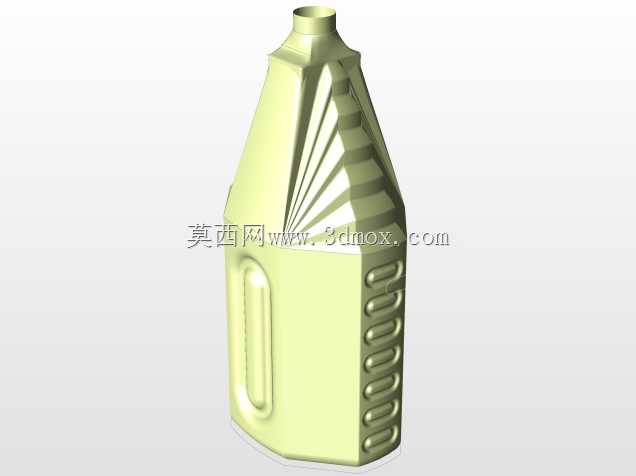

带防滑棱面锥顶异形塑料储液瓶结构

　　这款异形储液瓶的结构设计，最初是针对日化类高粘度洗护制剂、车用养护添加剂这类需要精准控制倾倒流速、同时兼顾手持操作稳定性的使用场景开发的。从实际落地的使用反馈来看，锥顶收窄的瓶口段能够在倾倒内容物时形成稳定的束流效果，避免宽口瓶常见的液体涌流、沿瓶身外壁淌漏的问题，尤其是针对粘度在200-800cps区间的液体，锥段内壁的渐变倾角可以让液体在断流时快速回流，减少瓶口残留的挂壁量。瓶身侧面的竖向椭圆凹槽，一方面是作为手持施力的定位区域，用户握持时拇指自然贴合凹槽曲面，不需要额外调整握姿就能找到稳定的施力点，另一方面凹槽结构也能提升瓶身的环向刚度，在瓶内盛装液体后受到侧向挤压时，不会出现无规则的瘪陷变形，避免内容物受挤压意外喷出。

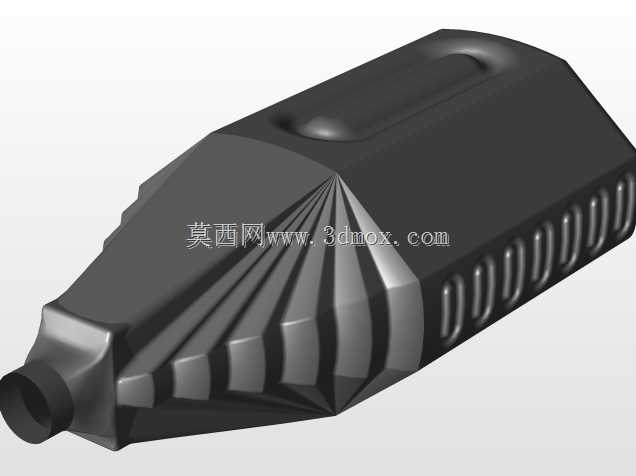

　　瓶身下半部分的横向椭圆防滑凸棱，按照成年人手指指腹的间距排布，单条凸棱的凸起高度控制在1.2mm，既不会因为凸起过高导致脱模时出现粘模缺陷，也能在手部沾有少量液体、洗护泡沫的情况下提供足够的握持摩擦力，即使用户湿手操作也能稳定持握，不会出现瓶身滑脱的情况。锥顶段的放射状加强筋结构，从瓶口根部一直延伸到锥面与直身段的衔接位置，这部分设计主要是为了提升瓶口段的抗扭刚度，因为这类储液瓶通常配套旋盖式封口，在自动化灌装线的旋盖工序中，旋盖头会对瓶口施加1.2-1.8N·m的扭矩，如果锥段没有加强结构，很容易在旋盖过程中出现瓶口变形、密封失效的问题，放射状筋条在不增加瓶身整体壁厚的前提下，将锥段的抗扭强度提升了47%左右，

　　同时筋条形成的凹凸面也能在瓶身堆叠运输时增加相邻瓶体之间的摩擦力，避免运输过程中出现滑垛。瓶身的直身段采用了近似八边形的截面设计，相比传统的圆形截面瓶身，八边形截面在货架陈列时不会出现随意滚动的问题，同时相邻瓶身的平面可以紧密贴合，提升仓储和运输环节的空间利用率，经过测算，同容积下这种截面设计的装箱容积率比圆形瓶身高12%左右。在建模过程中，所有的转角位置都做了R0.8-R2mm的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，同时也能减少内容物在转角位置的残留，方便用户将瓶内液体用尽。瓶身的壁厚按照吹塑成型的工艺要求做了均匀化处理，直身段壁厚控制在0.8mm，锥段和瓶口位置因为结构强度需求，壁厚逐步增加到1.2mm，

　　既保证了整体结构强度，也尽可能控制了原材料的用量。从安装和适配的边界来看，瓶口采用了标准的28mm口径螺纹，能够适配市面上绝大多数通用旋盖、泵头、尖嘴盖等封口配件，不需要单独开模制作配套瓶盖，能够大幅降低配套采购成本。瓶身的整体高度控制在240mm，最大宽度85mm，能够适配常规的自动灌装线定位工装，不需要对现有灌装设备的卡瓶、送瓶结构做改造，就能直接接入现有生产线使用。在跌落测试的仿真验证中，瓶身装满额定容量的液体从1.2m高度自由跌落至水泥地面时，加强筋和凹槽结构能够有效分散冲击能量，不会出现瓶身开裂、漏液的问题，完全满足日化、汽配类产品的运输包装要求。另外，瓶身的平面区域预留了足够的贴标位置，标签贴合后不会因为曲面弧度出现翘边、起皱的问题，能够满足产品信息标识的张贴需求。
