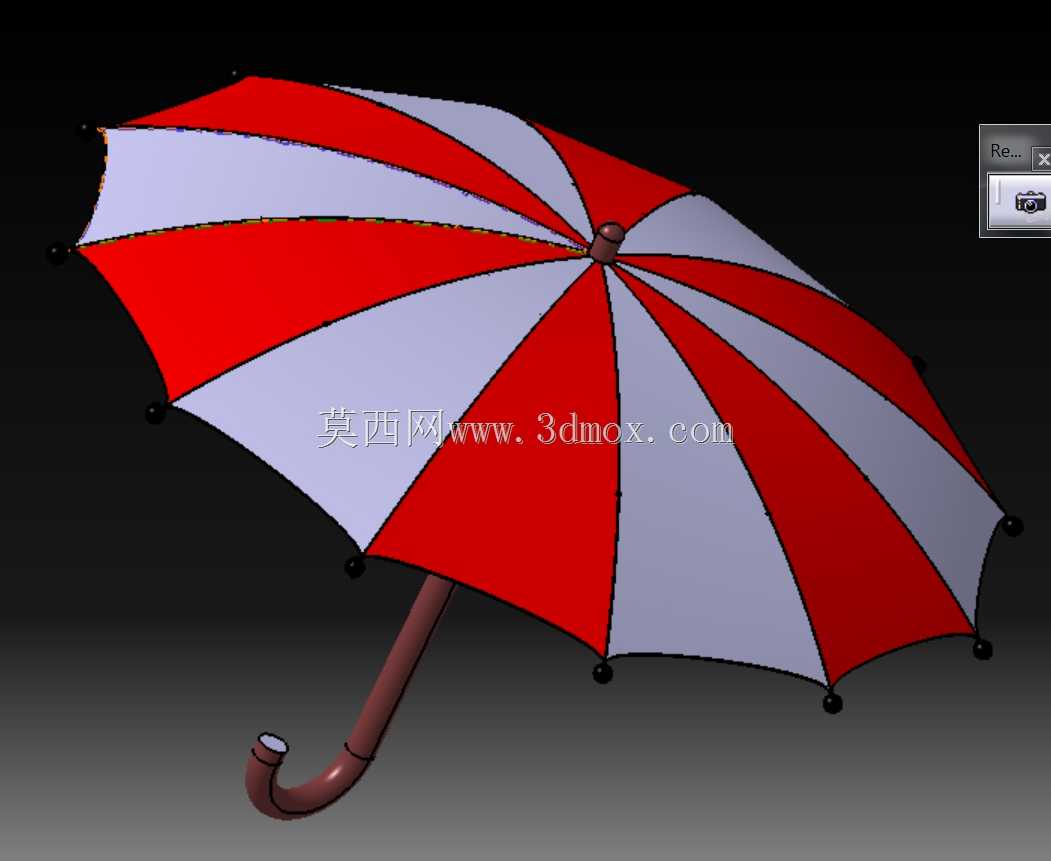

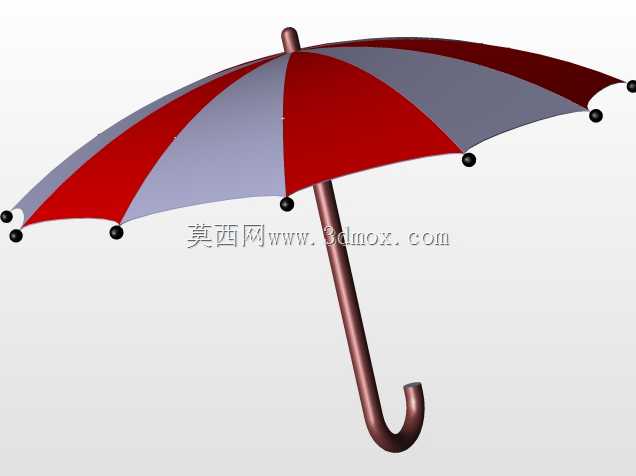

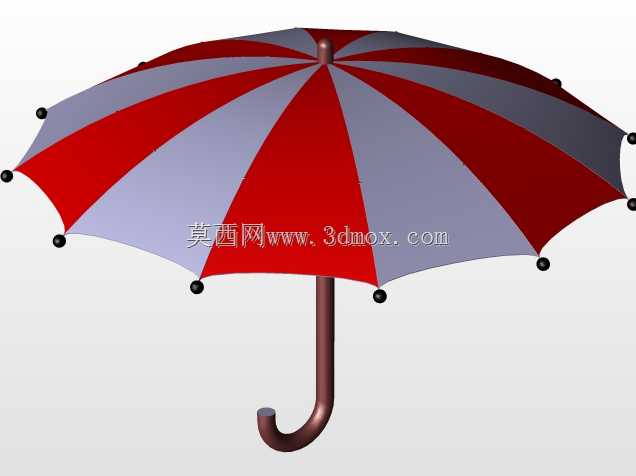

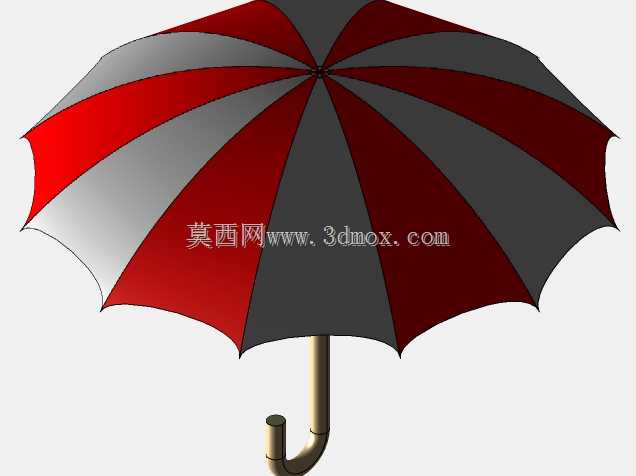

红白条纹直柄晴雨两用伞具结构设计

　　日常民用伞具的结构设计，核心需要平衡开合顺畅度、抗风形变能力与握持手感，这款红白相间的直柄伞具三维结构，在设计阶段就围绕户外出行的实际使用场景做了多轮参数校核。从实际应用场景来看，这类直柄伞具既可以满足雨天遮雨的基础需求，也可在晴天作为遮阳用具使用，适配日常通勤、短途户外出行、景区游览等多类场景，相比折叠伞，直柄结构的抗风冗余量更大，在中雨伴随3-4级阵风的环境下，伞面不容易出现翻折失效的问题。

　　从功能特性层面拆解，这款伞具的结构分为伞面、伞骨、中棒、伞柄四个核心模块。伞面采用八等分扇形拼接结构，红白两色的伞布交替排布，每一块扇形伞布的边缘都做了包边处理，建模时预留了伞布缝合的搭接余量，避免实际生产时因伞布裁切公差导致拼接处出现缝隙漏雨的问题。伞骨采用多段铰接结构，每一根主伞骨的末端都设置了球形伞珠，一方面可以固定伞面的边角位置，另一方面球形的端面不会出现尖锐棱角，避免使用过程中剐蹭衣物或者划伤使用者。伞骨与中棒的连接位置设置了滑动巢，滑动巢沿着中棒上下位移即可实现伞面的开合，建模时对滑动巢的内孔尺寸做了公差配合校核，保证滑动过程无卡滞，同时不会因为间隙过大出现开合晃动的问题。

　　设计思路上，这款伞具没有采用复杂的自动开合结构，而是选用手动直柄的经典结构，核心是降低结构故障率，延长产品的实际使用寿命。中棒采用分段式金属杆结构，建模时校核了中棒的壁厚参数，保证在承受伞面传递的风载荷时，中棒的弯曲形变量控制在允许范围内，不会出现大风天气下伞杆弯折的问题。伞柄采用弯柄设计，握持位置做了圆弧过渡处理，贴合人手握持的自然姿态，长时间握持也不会出现明显的硌手感，伞柄与中棒的连接位置做了加强结构，避免伞柄受侧向力时出现断裂脱落的问题。

　　从安装边界与外形尺寸来看，这款伞具完全撑开后，伞面的有效遮蔽直径可以满足单人使用的遮蔽需求，伞面下的净空高度适配多数成年人的站立身高，不会出现伞面过低遮挡视线的问题。收拢状态下，伞具的整体长度控制在常规直柄伞的尺寸区间，可适配常规的伞套、雨伞架存放尺寸，也可以放置在常规的背包侧袋、办公场所的伞架位置，不会因为尺寸过长出现存放不便的问题。伞骨收拢后，所有伞骨都会贴合在中棒外侧，整体收拢直径较小，不会占用过多的存放空间。

　　在结构细节处理上，伞面顶部设置了固定伞帽，将所有伞骨的顶端汇集固定在中棒的最上端，伞帽做了圆弧过渡处理，没有尖锐凸起。每一根伞骨与伞面的连接位置都设置了固定点位，建模时预留了伞线绑扎的位置，保证伞布与伞骨连接牢固，在多次开合使用后不会出现伞布移位、脱落的问题。伞面的表面处理做了疏水层的结构预留，实际生产时伞布附着疏水涂层后，雨水落在伞面可以快速形成水珠滑落，收拢后不会有大量雨水残留在伞布上，减少使用后滴水的问题。

　　针对实际使用中容易出现的失效问题，建模阶段对伞骨的铰接位置做了间隙优化，保证铰接处转动灵活的同时，不会因为间隙过大出现伞面晃动的问题。滑动巢的位置设置了定位卡扣，当伞面完全撑开后，卡扣会卡入中棒上的定位槽内，固定伞面的撑开状态，不会因为风阻作用出现自动收伞的问题，收伞时只需要按下卡扣按钮即可推动滑动巢下移完成收拢，操作力度适配多数人群的手部推力范围，不需要使用过大的力气即可完成操作。
