对开式塑料设备壳体结构设计方案

项目分类:通用机械零部件 发布时间:2021-11-27 ID:420678
  • 对开式塑料设备壳体结构设计方案
  • 对开式塑料设备壳体结构设计方案
  • 对开式塑料设备壳体结构设计方案
  • 对开式塑料设备壳体结构设计方案
  • 对开式塑料设备壳体结构设计方案

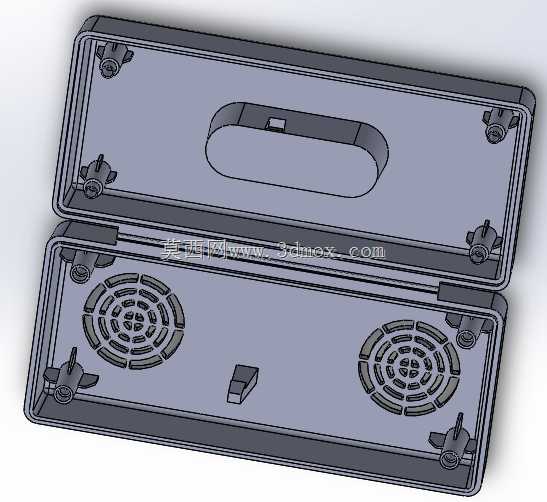

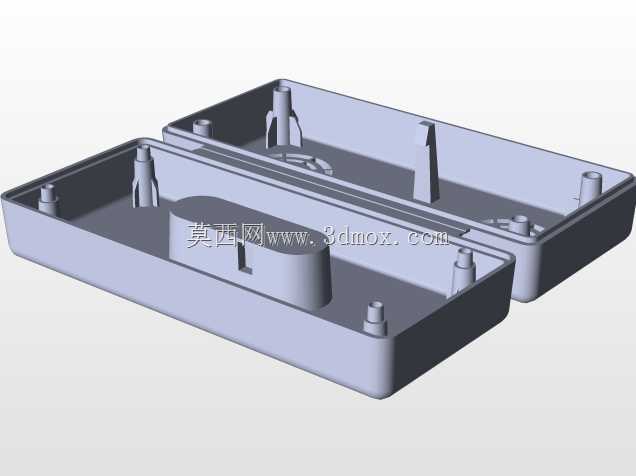

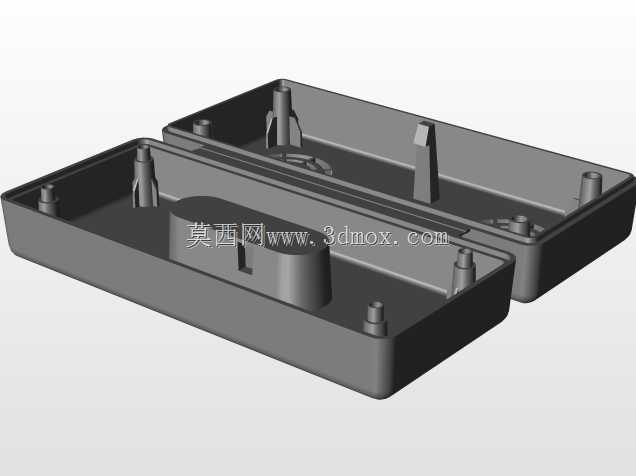

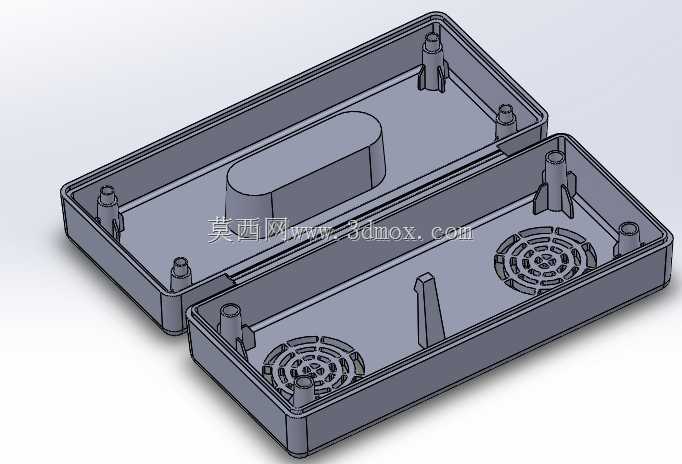

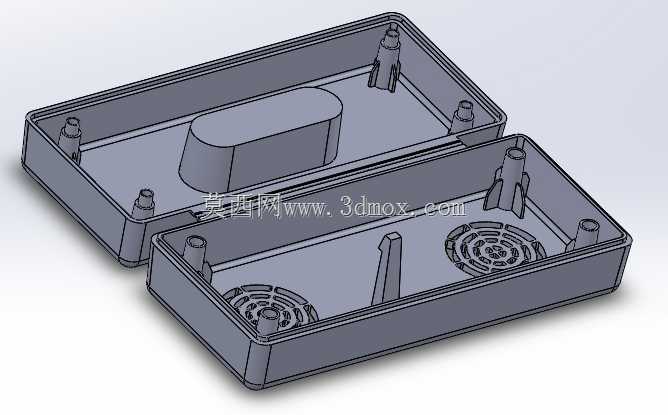

  这款对开式塑料壳体主要面向小型桌面级电子设备、工控模块类产品的防护需求,在日常的小型检测仪器、桌面型信号处理设备、外置散热拓展坞这类场景中,这类壳体的应用占比不低,核心作用是为内部的PCB板、电子元器件提供物理防护,同时兼顾散热、装配便捷性与外观规整度。从结构细节来看,上下壳的对接边做了整圈的止口设计,止口的配合间隙控制在0.15mm左右,既可以保证合壳后不会出现错位翘边,也能阻挡日常环境中的灰尘、泼溅液体进入壳体内部,防护等级可以满足日常室内非恶劣环境的使用要求。上壳内表面预留的长圆形凹槽,是专门为内置提手结构预留的安装位,凹槽深度刚好匹配提手收合后的厚度,提手翻起时可以方便设备的便携移动,收合后与壳体内表面齐平,

  不会额外占用内部的元器件安装空间,也不会在合壳后出现干涉。四个角位的螺柱是上下壳的主要连接点位,螺柱根部做了均匀的加强筋结构,筋厚控制在1.2mm,避免注塑成型时出现缩痕,同时螺柱的内孔深度预留了3mm的螺丝攻入余量,适配M3规格的自攻螺丝,装配时不需要额外预埋铜螺母,能有效降低物料成本与装配工序。下壳表面的两处圆形格栅是散热通风结构,格栅的筋条宽度1mm,通风孔的开孔率控制在35%左右,既可以保证内部发热元件工作时的空气流通,带走热量避免元器件过热降频,也能防止较大尺寸的异物掉入壳体内部触碰电路板造成短路。格栅旁侧的小凸台是内部电路板的定位柱,装配时电路板可以直接卡在定位柱上,不需要额外打胶固定,后续维修拆解也十分方便。

  上下壳的侧边除了螺柱连接外,还在对应位置做了小型卡扣结构,合壳时卡扣可以先实现预固定,再打螺丝锁紧,能大幅提升装配线上的作业效率,避免螺丝锁紧前壳体移位导致的装配误差。从安装边界来看,这款壳体的内部净空高度上下壳合计为35mm,下壳的平面安装区域可以容纳最大尺寸为180mm*80mm的PCB板,板上元件的最高高度不能超过22mm,避免与上壳的提手凹槽位置出现干涉;壳体的外轮廓边角全部做了R3的圆角处理,既可以避免注塑时的应力集中,提升壳体的抗摔抗冲击性能,也能消除锐边,日常搬运挪动时不会划伤操作人员。设计过程中针对塑料件的成型特性做了多处优化,所有的筋条厚度都不超过主体壁厚的0.6倍,主体壁厚统一设置为2mm,

  保证注塑时熔体填充流畅,不会出现缺胶、气泡等成型缺陷,壳体的外表面做了细晒纹处理,可以遮盖注塑时可能产生的轻微流痕、缩印,提升成品的外观质感。这类壳体在实际选型时,需要提前核对内部元器件的布局,尤其是发热元件的位置要尽量对准下壳的散热格栅区域,提升散热效率;如果内部有需要外接接口的元件,还可以在壳体的侧边对应位置预留开孔位,不需要额外修改主体的连接与定位结构,拓展性较强。相比金属材质的壳体,这种塑料壳体的重量更轻,绝缘性能更好,注塑量产的成本更低,适合批量较大的民用、商用小型电子设备使用,结构上的模块化设计也能适配多种不同功能的内部组件,不需要重新开模制作主体结构,只需要调整局部的开孔、凸台位置就能满足不同产品的需求。
