CATIA设计电视调节旋钮结构

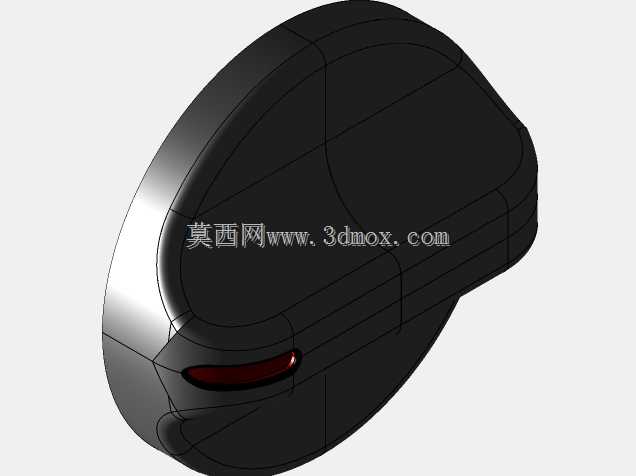

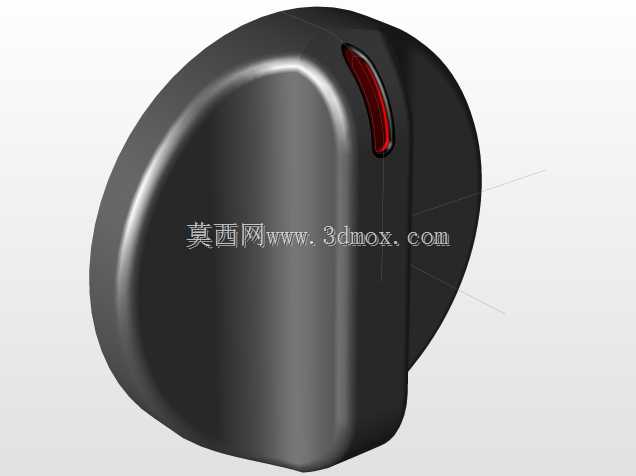

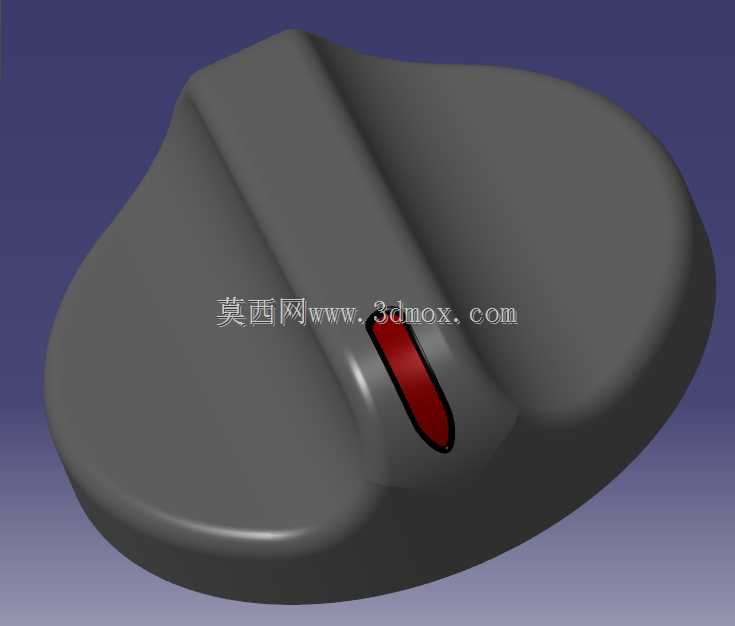

　　日常家用视听设备的操控交互部件里，这类调节旋钮是用户接触频次较高的结构件，主要承担电视设备的功能切换、参数调节操作，区别于平面触控按键，凸起的旋钮结构能让用户在盲操作场景下快速定位操控位置，不用视线紧盯设备面板就能完成音量调整、频道切换、信号源切换这类高频操作，尤其适配客厅观影场景下用户无需中断观看视线的操控需求。从结构设计逻辑来看，这款旋钮的外形采用了贴合人体指腹的曲面轮廓，整体外轮廓做了大圆角过渡处理，没有尖锐棱角，一方面避免用户操作时被棱角剐蹭，另一方面曲面造型能让指腹按压、旋转时的受力更均匀，长时间操作也不会产生明显的硌手感。旋钮中部设置的凸起导向筋，是旋转操作时的核心受力结构，用户转动旋钮时，指腹可以卡在导向筋两侧，

　　增大旋转时的摩擦力，避免操作打滑，哪怕手部有轻微汗渍也能保证操控力矩的稳定传递。中部嵌入的红色标识条，一方面是功能区分的视觉提示，让用户能快速识别旋钮的调节方向与基准位置，另一方面也和深色的旋钮主体形成视觉反差，提升面板整体的视觉层次感。在安装边界的设计考量上，这款旋钮的底部采用了标准的D型轴孔配合结构，和设备内部的电位器转轴配合时，能通过D型切面传递旋转扭矩，避免旋钮和转轴之间出现相对空转，轴孔的配合公差按照家电常用的H7/k6过渡配合设计，既保证安装时能顺利压入转轴，又不会因为配合间隙过大出现使用过程中的晃动异响。旋钮的整体外轮廓尺寸控制在适配常规电视面板的安装范围内，底部的限位凸台高度和面板的安装沉台深度匹配，

　　安装后旋钮和面板之间预留0.3mm的活动间隙，既不会因为间隙过大露出内部结构，也不会因为间隙过小导致旋转时和面板发生摩擦卡滞。从功能特性层面来说，这款旋钮的旋转阻尼做了分段式的结构设计，内部配合电位器的档位结构，每旋转一个档位会有清晰的顿挫反馈，用户能通过手部的触感判断调节的幅度，不用盯着屏幕的参数显示就能完成精准调节。旋钮的外壳材质选用常用的ABS工程塑料，表面做细晒纹处理，既提升握持的摩擦力，也能避免长期使用后表面残留明显的指纹划痕，中部的红色标识条采用双色注塑工艺和主体结合，不会因为长期的手指摩擦出现标识脱落掉色的问题。在实际的结构验证环节，这类旋钮需要通过万次旋转寿命测试，旋转过程中的阻尼力波动控制在15%以内，

　　保证长期使用后不会出现阻尼失效、旋钮松动的问题。同时旋钮的外形和面板的贴合度也做了适配设计，底部的密封唇边能和面板表面紧密贴合，避免日常使用时的灰尘、泼溅的水渍从旋钮安装缝隙进入设备内部，提升设备在客厅多尘、偶尔有液体泼溅场景下的使用可靠性。从建模思路来说，这款旋钮的曲面构建先从整体的轮廓草绘入手，先确定旋钮的最大外圆直径、整体高度、底部安装位的尺寸边界，再通过多截面曲面构建主体的顺滑曲面，中部的导向筋采用凸起的渐变曲面过渡，和主体曲面做G2连续拼接，保证曲面没有明显的折痕，后续做模具加工时也能避免出现应力集中的位置，提升注塑生产时的成品率。红色标识条的安装位做了0.1mm的下沉凹槽，标识条装配后和主体表面保持齐平，不会出现凸起刮手的问题。
