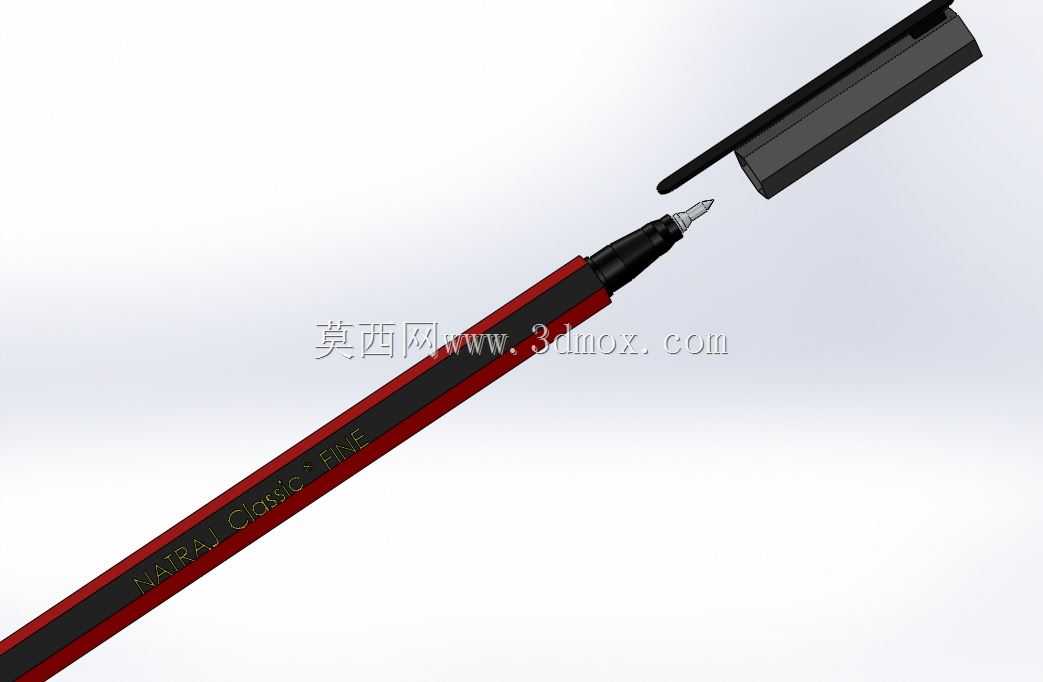

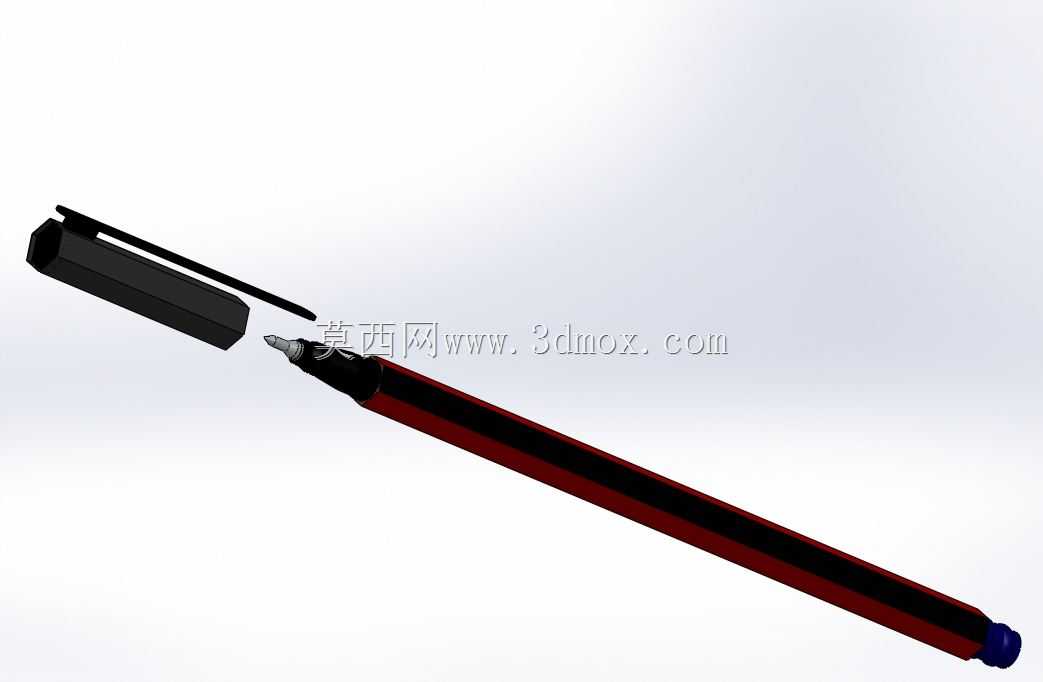

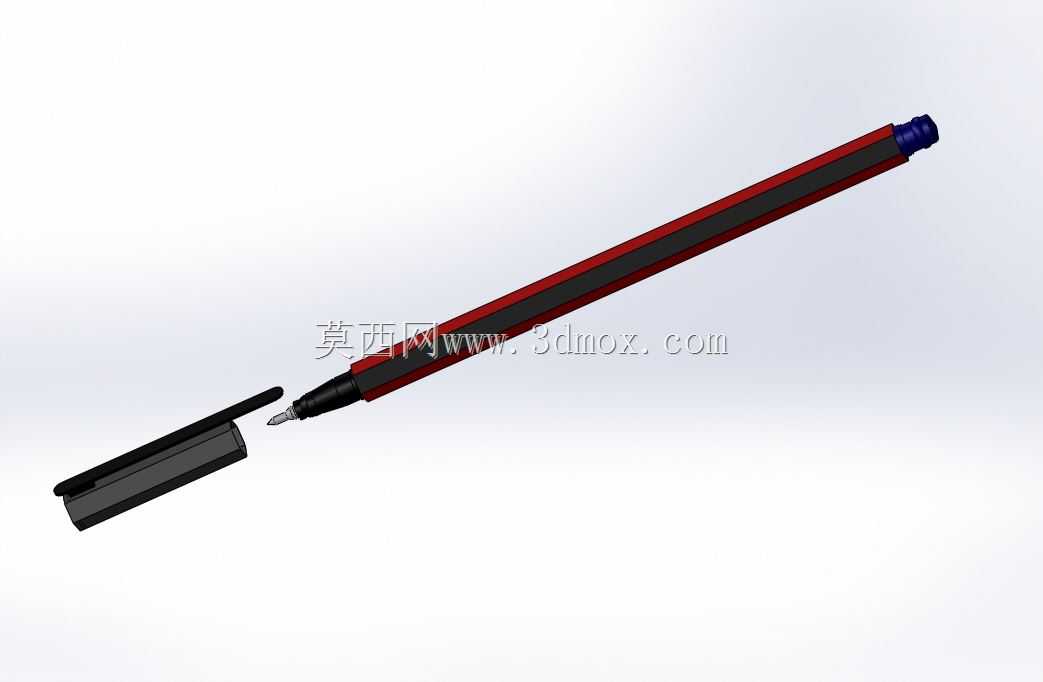

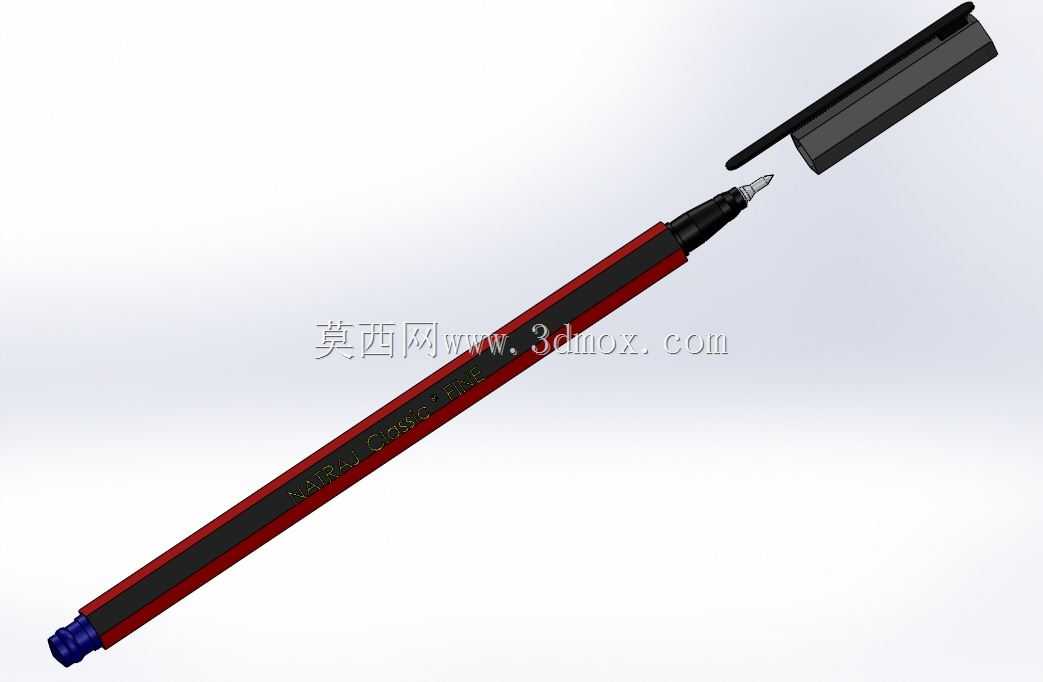

NATRAJ书写笔外观结构三维设计

　　日常书写场景中，中性笔是办公、学习场景下接触频次极高的文具品类，这款NATRAJ笔的结构设计，完全围绕日常握持书写的实际使用需求展开，没有多余的装饰性冗余结构，每一处外形与结构设计都服务于长期握持书写的使用体验。从结构拆分来看，整笔分为笔帽、笔身主体、笔尖组件三个核心部分，笔帽采用直插式配合结构，与笔身上端的配合段做了微小的过盈量设计，既可以保证笔帽扣合后不会轻易脱落，避免笔尖受磕碰损坏，又不会因为过盈量过大导致插拔笔帽需要施加过大的力，日常单手握持时拇指与食指施力即可轻松完成笔帽的插拔操作。笔身主体采用六棱柱外形设计，区别于常规圆形笔身，六棱面的结构可以在握持时给手指提供稳定的支撑面，长时间书写时笔身不会在指腹间发生不必要的转动，

　　笔身表面做了双色包覆处理，红色装饰条沿笔身轴向布置，黑色主体部分做了细微的磨砂质感处理，握持时可以增加与指腹的摩擦力，即使手心有轻微出汗的情况，也不会出现笔身打滑的问题，有效降低长时间书写的握持疲劳感。笔尖组件采用阶梯轴式的过渡结构，从笔身前端的大直径段平滑收窄到笔尖出芯的小直径段，过渡位置做了圆角处理，没有尖锐的棱角，书写时视线可以顺着收窄的笔尖段清晰看到纸面的书写轨迹，不会因为笔身前端直径过大遮挡书写视线。从尺寸边界来看，整笔装配完成后的总长度控制在140mm左右，笔身对边直径控制在8mm上下，这个尺寸区间完全适配绝大多数成年人的握持手型，笔帽扣合在笔身尾部时，整笔长度会增加约40mm，满足不同握持习惯的用户调整书写重心的需求，

　　笔帽的内径与笔身上端配合段的尺寸公差控制在0.1mm以内，既保证配合的可靠性，又不会因为公差过小导致加工难度大幅提升。在结构设计的过程中，笔身内部的储芯管腔做了等直径设计，可以适配市面上绝大多数通用规格的中性笔芯，不需要搭配专用的替换笔芯，用户后续更换笔芯时只需要拔开笔尖段的连接件，就可以完成笔芯的替换操作，笔身内部的限位台阶位置做了精准的尺寸控制，笔芯装入后不会在笔腔内部出现窜动的情况，书写时笔尖不会因为受力出现回缩的问题。笔夹结构集成在笔帽的侧面，采用一体化的悬臂式结构，笔夹与笔帽外壁之间预留了2mm左右的间隙，可以轻松夹在笔记本、口袋等位置，悬臂的弹力经过结构优化，夹持厚度在5mm以内的物件时都可以提供足够的夹紧力，

　　不会轻易脱落，同时笔夹的外边缘做了全圆角处理，夹取物件时不会刮伤纸张或者衣物面料。从实际应用场景来看，这款笔的结构既可以满足日常办公的批量书写需求，也适配学生群体长时间记笔记的使用场景，结构上没有易损的活动部件，整体可靠性更高，日常使用过程中除了替换笔芯之外不需要额外的维护操作。建模过程中所有的配合面都做了拔模角度处理，笔身、笔帽的塑料件拔模角度控制在1度左右，完全适配注塑量产的工艺要求，不需要后续做额外的结构调整就可以直接开模生产，所有的棱角位置都做了R0.3以上的圆角处理，既可以避免注塑生产时出现应力集中导致的部件开裂问题，也可以提升日常握持使用的触感，不会有尖锐棱角硌手的情况。
