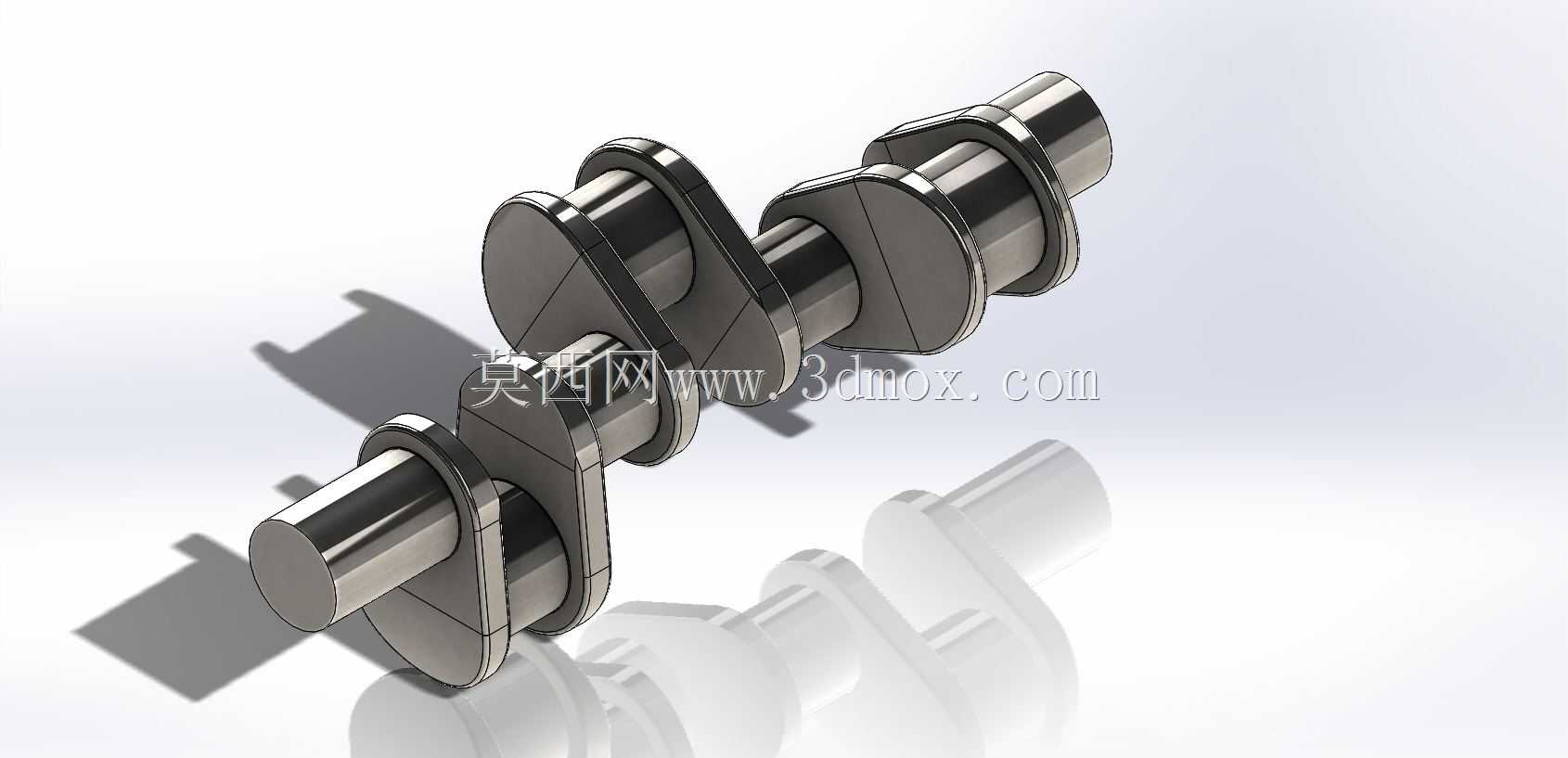

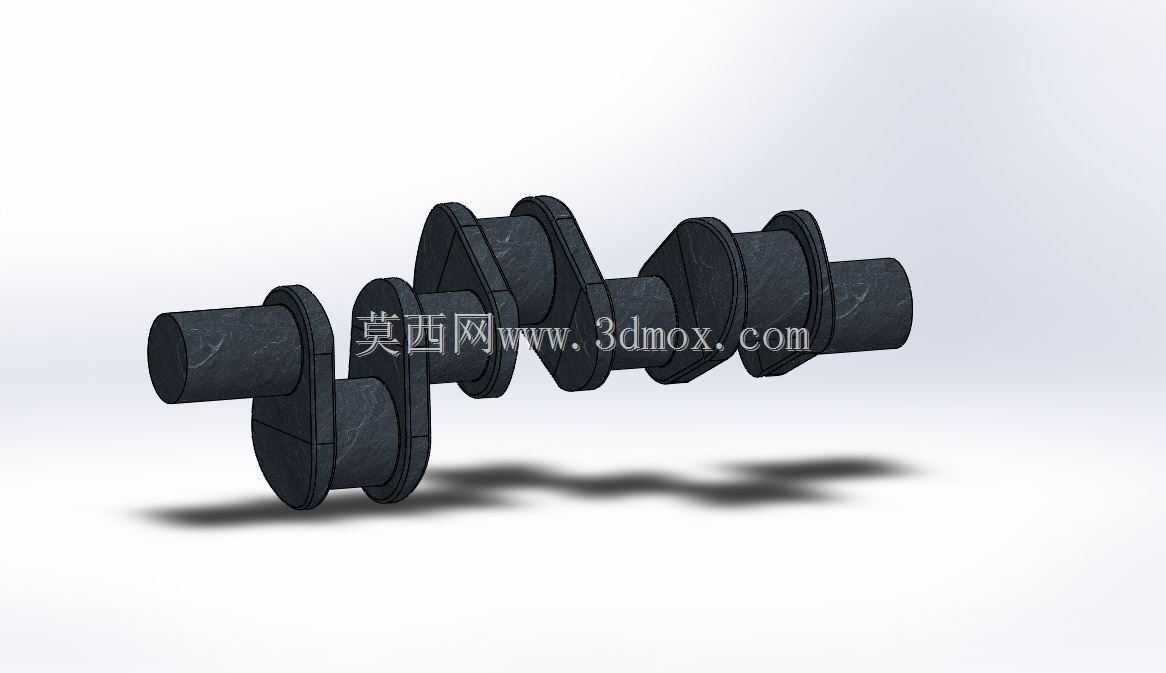

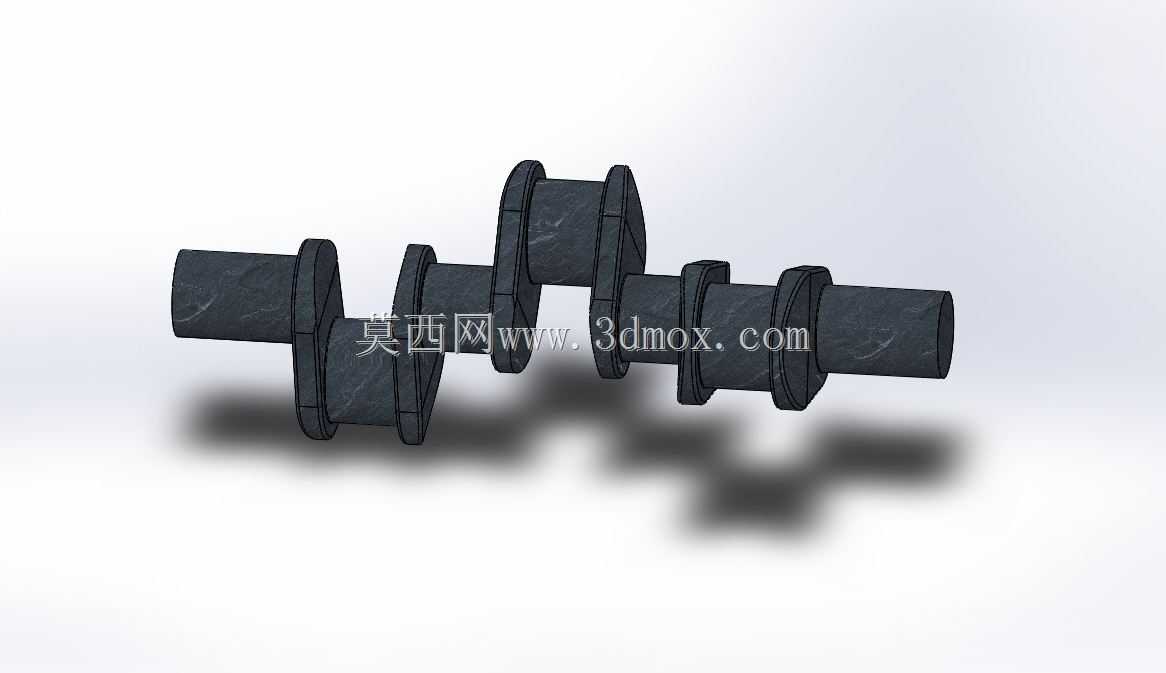

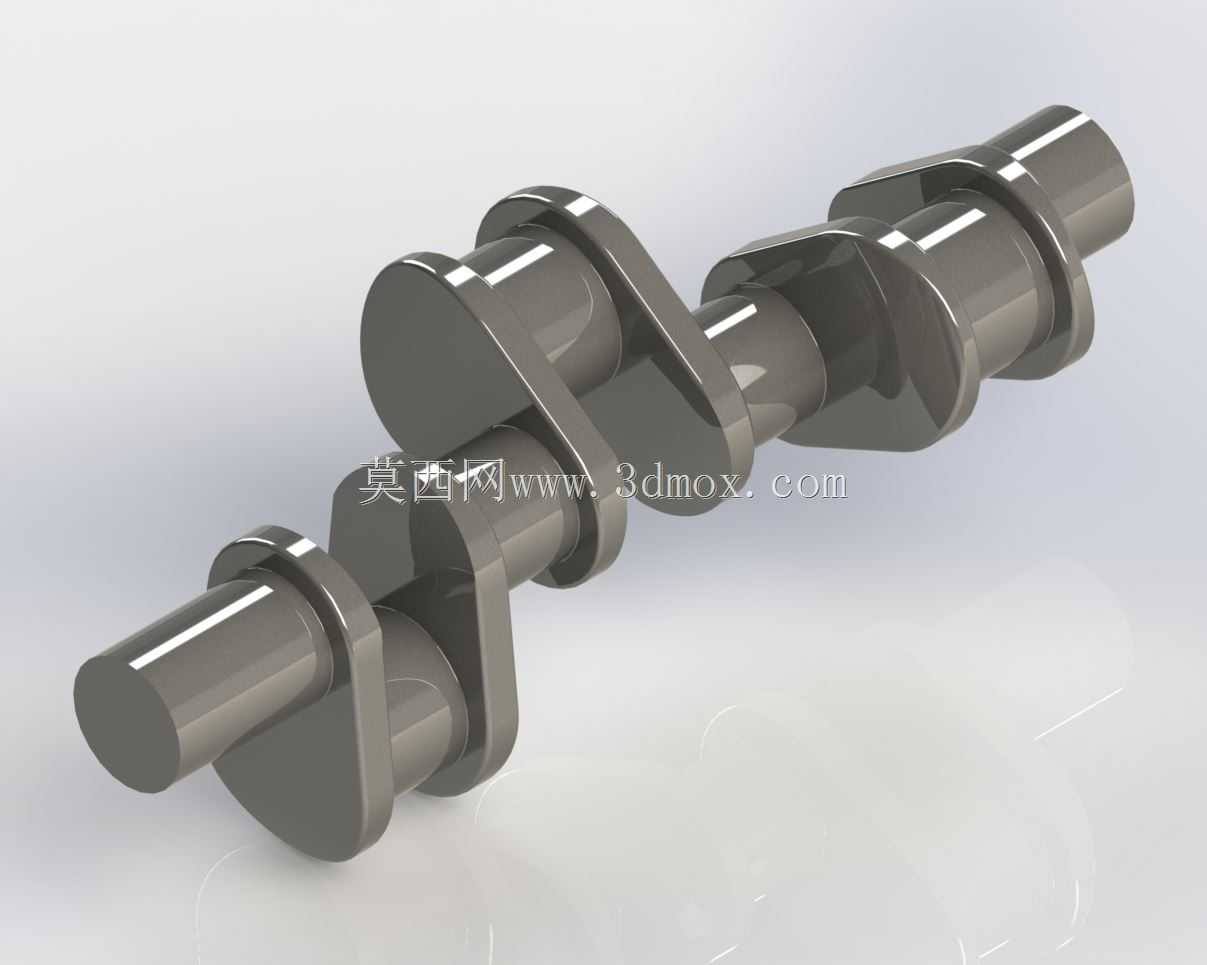

直列六缸发动机曲轴结构三维数模

　　在商用车动力总成、大排量乘用车主机厂的内燃机研发环节，曲轴作为核心动力输出部件，其结构合理性直接决定整机的运转平顺性、NVH表现与服役寿命，本次建模的六缸曲轴完全围绕直列六缸内燃机的实际装机需求展开结构设计。直列六缸机型天生具备一阶、二阶往复惯性力自平衡的特性，因此曲轴的曲柄销布置采用1-6、2-5、3-4缸两两错拐120度的相位设计，保证各缸做功冲程均匀间隔120度曲轴转角，运转过程中不会出现附加的倾覆力矩波动，这也是直列六缸机型相比四缸、三缸机型运转更平顺的核心结构基础。从实际装机场景来看，这类曲轴主要适配7-13升排量的柴油内燃机，覆盖中重型载货车、大型工程机械设备、大排量乘用越野车的动力配置，也可作为固定式发电机组、工业用泵组的原动机核心部件，在持续高负荷运转工况下，曲轴需要承受连杆传递的爆发压力冲击、往复运动件的惯性力拉扯，以及轴颈表面的持续摩擦载荷，因此建模过程中对各部位的结构过渡、受力截面做了针对性的强化设计。建模阶段首先梳理了曲轴的核心功能边界：前端需要安装正时齿轮、减振器、皮带轮等附件，输出端通过法兰连接飞轮总成，主轴颈支撑在缸体主轴承座内，曲柄销通过连杆轴瓦连接连杆大头，实现活塞往复运动到旋转运动的转换。结构设计上，所有轴颈与曲柄臂的连接位置都采用了大圆角过渡结构，避免应力集中导致的疲劳断裂，这是曲轴设计中最核心的细节——过往的台架试验数据显示，超过七成的曲轴疲劳失效都出现在轴颈与曲柄臂的过渡圆角位置，

　　因此建模时严格控制圆角半径与轴颈直径的比例，同时保证圆角表面的结构连续性，没有突兀的截面突变。曲柄臂采用椭圆形的截面设计，在保证足够抗弯、抗扭截面模量的前提下，尽可能降低曲柄臂的旋转质量，减少曲轴运转时的离心载荷，降低主轴承的负荷，同时每一组曲柄臂的对侧都集成了平衡重结构，平衡重的外形轮廓经过反复调整，在抵消曲柄销、连杆大头旋转惯性力的同时，不会与缸体内部的加强筋、连杆运动轨迹发生干涉，建模过程中特意做了运动包络的间隙校核，保证曲轴在最大转角位置时，平衡重与周边固定件、运动件的安全间隙满足装机要求。从安装边界来看，主轴颈的直径、各主轴颈之间的跨距完全匹配主流直列六缸缸体的主轴承座安装尺寸，前端轴的直径、键槽位置适配常见的正时齿轮、

　　硅油减振器的安装接口，后端法兰的螺栓孔分布圆、定位销尺寸匹配对应规格的飞轮与离合器总成，轴颈表面的油孔位置经过精准定位，连通主轴颈与曲柄销的润滑油道，保证压力润滑的机油能够顺利到达连杆轴瓦表面，形成稳定的油膜承载层。油孔的开口位置特意避开了轴瓦的主承载区，防止油膜压力被油孔破坏导致的轴瓦磨损，同时油孔入口做了倒角过渡，避免机油流动时的节流损失。在实际的工程应用中，这类曲轴的毛坯一般采用模锻工艺成型，材料选用调质处理的中碳合金钢，部分高强化机型会采用球墨铸铁或者锻钢加表面淬火处理，建模时预留了后续工艺加工的余量基准，所有轴颈的圆柱度、同轴度公差基准都可以在数模上直接提取，方便后续的工艺编制与工装设计。不同于小排量机型的曲轴，六缸曲轴的轴向尺寸更长，因此建模时特意控制了各主轴颈的同轴度公差累积，避免长轴加工时的弯曲变形导致的装机偏磨问题，同时轴向定位结构设置在中间主轴颈位置，平衡曲轴运转时的热膨胀伸长量，防止轴向窜动导致的齿轮、皮带轮偏磨。很多初入行的结构工程师在做曲轴建模时，容易忽略平衡重的去重槽设计，本次数模中在每个平衡重的外边缘预留了去重加工的工艺结构，方便曲轴做动平衡试验时去除多余质量，将整体动平衡精度控制在装机要求的范围内，避免高速运转时出现整机振动问题。另外，曲轴后端的密封轴颈位置做了表面粗糙度的结构示意，适配双唇口曲轴后油封的安装要求，防止机油泄漏，前端的油封轴颈同样做了对应的结构设计，匹配前端盖的油封安装尺寸。从功能特性来看，

　　这款六缸曲轴的结构设计能够覆盖额定转速3000转每分以下、爆发压力18MPa以内的内燃机使用需求，既可以作为新机型研发阶段的结构验证数模，用于开展曲轴系的多体动力学仿真、有限元强度校核，也可以作为维修替换环节的参考数模，用于测绘、加工备件。在建模过程中，所有的结构特征都采用参数化设计，调整曲柄半径、轴颈直径等参数时可以快速生成不同排量、不同强化等级的曲轴变体，适配不同的机型开发需求，省去重复建模的工作量。需要注意的是，曲轴的油道设计并非简单的直孔连通，数模中油道的倾斜角度经过优化，既保证加工时的工艺可达性，不会出现过深的斜孔导致的加工偏斜，又能保证机油在油道内的流动阻力最小，在冷启动工况下能够快速建立油压，减少轴瓦的干摩擦时间。很多维修场景下的曲轴失效，除了圆角疲劳断裂之外，还有油道堵塞导致的轴瓦烧蚀，因此数模中油道的孔径尺寸也匹配主流机型的润滑油流量需求，不会出现通流面积不足的问题。曲柄销的宽度设计也考虑了连杆大头的宽度尺寸，预留了连杆轴向窜动的间隙，同时保证轴瓦的承压面积足够，在最大爆发压力下不会出现轴瓦比压过高导致的合金层剥落。整体数模的结构完全还原了量产机型曲轴的所有细节特征，没有做过度的简化，无论是用于教学演示、结构分析还是工艺设计，都能够满足工程实际的使用需求，不会出现关键特征缺失导致的仿真偏差或者工装设计错误。
