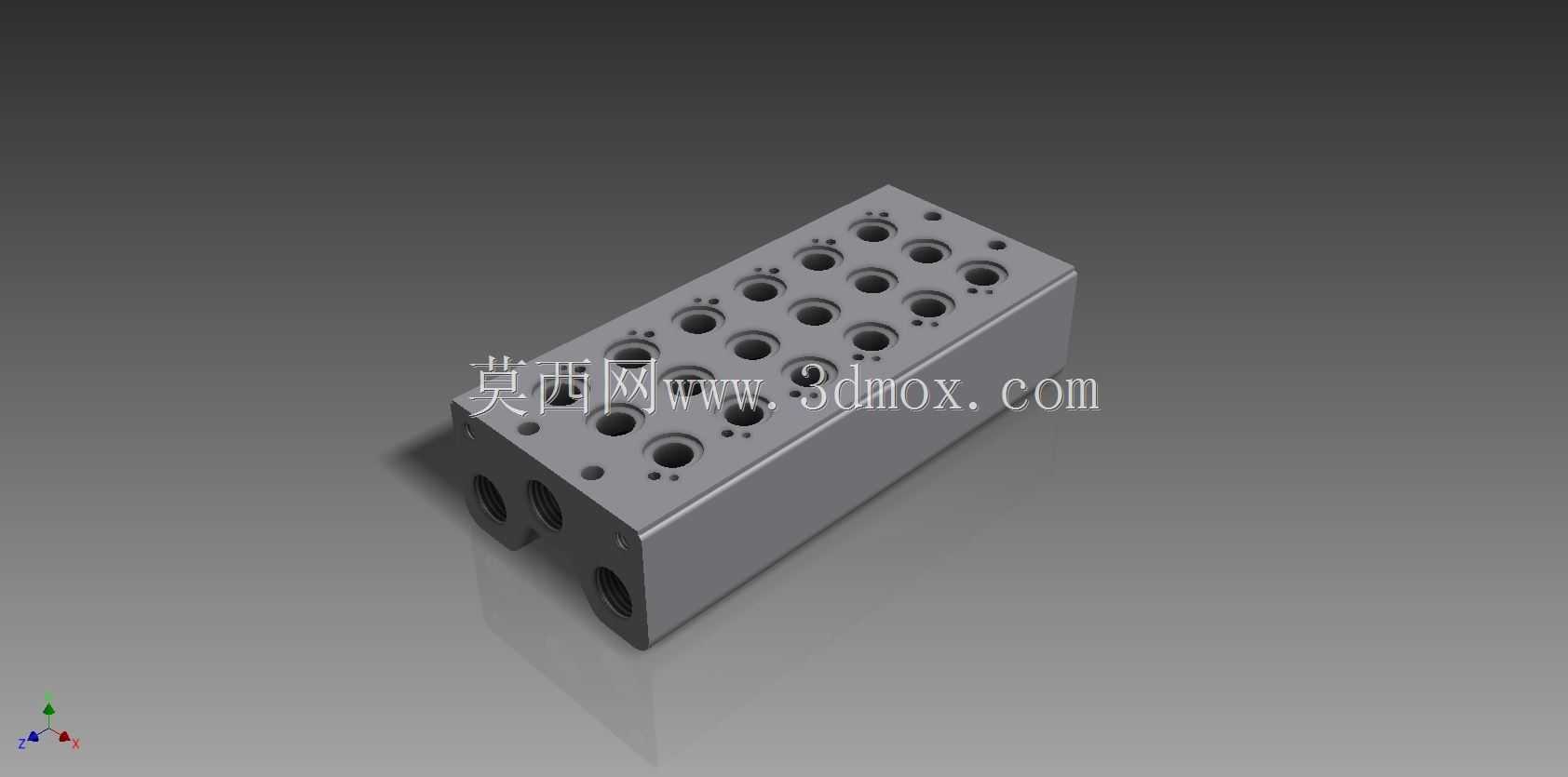

气动集成阀组歧管块三维结构

　　在自动化生产线的气动控制回路搭建场景里，这类集成式歧管块是替代分散式管路连接的核心部件，以往单阀独立配管的方案需要在每个电磁阀的进出气口单独接插气管，不仅布线杂乱占用柜内空间，长期运行后气管接头受振动影响容易出现松动漏气，排查故障时需要逐段梳理管路，运维效率极低。而采用集成式歧管块的设计，能将多联电磁阀的公共供气、公共排气通路直接集成在金属块内部，省去了大量外接管路，整个阀组的安装空间能压缩40%以上，接头泄漏点数量减少60%左右，在3C电子装配、包装机械、轻工自动化生产线这类阀组排布密集的设备上应用十分广泛。

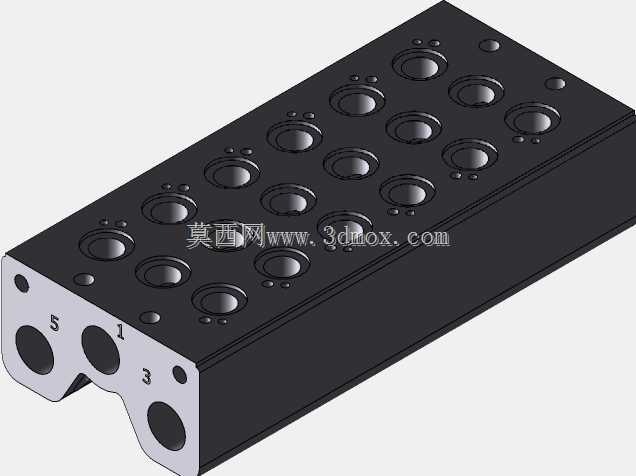

　　从实际功能来看，这个歧管块承担着气路分配与汇流的核心作用，顶面的多组规则排列安装孔是对应电磁阀的安装位，每个安装孔周边都加工有密封槽，安装电磁阀时只需在密封槽内放置对应规格的O型圈，就能实现阀与块体之间的气路密封，无需额外缠绕生料带或涂抹密封胶，拆装维护十分便捷。块体侧面的大口径通孔是公共供气口与公共排气口，压缩空气从主进气口进入块体内部的主气路通道后，会通过内部钻削的分支通路分配到每一个电磁阀的进气腔，电磁阀换向之后的排气则通过对应的分支通路汇入公共排气腔，统一从排气口接消音器排出，能有效降低排气噪音，同时避免多阀分散排气导致的柜内气流紊乱。

　　设计这类歧管块时，首先要根据配套电磁阀的型号确定安装孔的孔距、孔径以及密封槽尺寸，必须严格匹配阀的安装面标准，避免出现装不上或者密封失效的问题。内部气路的孔径设计要根据单阀的最大通气流量计算，主供气通路的通径要满足所有阀同时满负载工作时的流量需求，避免出现供气压力不足导致气缸动作迟缓的问题；分支气路的通径则要匹配单个电磁阀的额定流量，同时要注意内部钻孔的工艺性，深孔钻削时要控制孔的偏斜量，避免出现孔壁钻穿导致不同气腔串气的问题，对于交叉的孔道，要在工艺孔的外端使用堵头密封，堵头的密封形式要根据工作压力选择，低于1MPa的工况可以采用球涨式堵头，更高压力的工况则需要采用螺纹密封堵头保证可靠性。

　　从安装边界来看，这类歧管块一般采用长方体结构，底面为安装基准面，加工有对应的安装沉孔，可以直接通过螺栓固定在设备的安装板或者阀组支架上，安装时要保证基准面的平面度，避免块体安装后出现变形导致内部气路密封失效。块体的长度方向尺寸由集成的阀位数决定，图中这款为8联阀位的规格，可根据实际需求增减阀位数量，调整块体长度即可，宽度与高度尺寸则匹配配套电磁阀的安装尺寸，侧面的气口加工有标准内螺纹，可直接对接快插接头或者金属管路，安装时要预留出电磁阀接线、手动操作按钮以及气管插拔的操作空间，一般在阀组的接线侧预留至少50mm的空间，方便后续接线与调试操作。

　　在材质选择上，这类气动歧管块一般采用6061铝合金加工，表面做阳极氧化处理，既能减轻块体重量，又能提升表面耐腐蚀性能，避免长期使用后表面氧化产生碎屑堵塞气路，对于有特殊要求的工况，比如食品级应用场景，也可以采用304不锈钢材质加工，但成本会相应提升。加工过程中要注意内部气路的清洁度，所有孔道加工完成后需要通过高压气流吹扫，去除内部的切屑与杂质，避免后续使用时杂质进入电磁阀导致阀芯卡滞，影响气路正常工作。
