重载万向脚轮组件三维结构设计

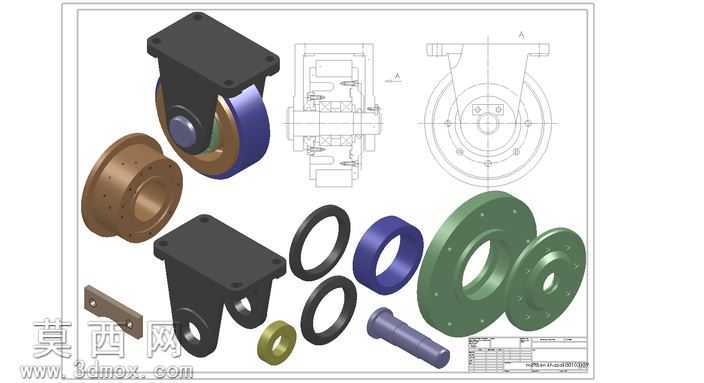

本作品为工业重载万向脚轮的完整三维结构设计，建模过程严格遵循机械设计规范，先通过草图绘制完成各零件的轮廓基准，依次对轮架、轮体、密封件、连接轴、端盖、安装座等所有独立零件进行参数化建模，保证各零件的尺寸公差配合符合机械装配要求。建模过程中对轮架的安装孔位、转向轴承位、轮轴安装槽等关键结构做了精准的尺寸约束，确保后续装配无干涉。材质分配阶段根据零件实际使用场景做了区分：轮体部分采用高耐磨聚氨酯材质，渲染时呈现哑光紫蓝色质感，模拟聚氨酯包胶的表面特性；金属轮芯、安装支架、轮轴、端盖等金属零件采用发黑钢件与镀锌钢件的材质区分，支架部分做了磨砂黑色喷塑的材质效果，金属密封环做了亮面金属质感，紧固件做了镀锌钝化的表面质感，不同材质的粗糙度、反光度参数都做了对应调整，渲染后可清晰区分不同零件的材质属性。结构设计上采用双轴承转向结构，顶部安装座可与设备底部固定，支架可绕垂直轴360度旋转实现万向转向，轮体内部配置双滚动轴承降低滚动阻力，两侧设置密封胶圈阻挡灰尘与水汽进入轴承腔，延长轴承使用寿命，轮轴采用阶梯轴设计配合卡簧实现轴向定位，端盖通过螺栓与轮架连接固定，整体结构可承受大吨位静载荷与动载荷，适配工业设备、重型货架、物流周转车等多种场景的移动需求。设计过程中充分考虑了零件的加工工艺性，金属支架采用冲压焊接成型工艺，轮芯采用铸造成型后机加工，聚氨酯轮体采用浇注包胶工艺，密封件采用标准橡胶密封圈，所有标准件都选用通用国标规格，降低后续生产的采购与加工成本，装配完成后做了全局干涉检查，验证所有运动部件在转向、滚动过程中无结构干涉，运动行程符合设计预期。
