流线型多叶片空气驱动扇叶结构设计

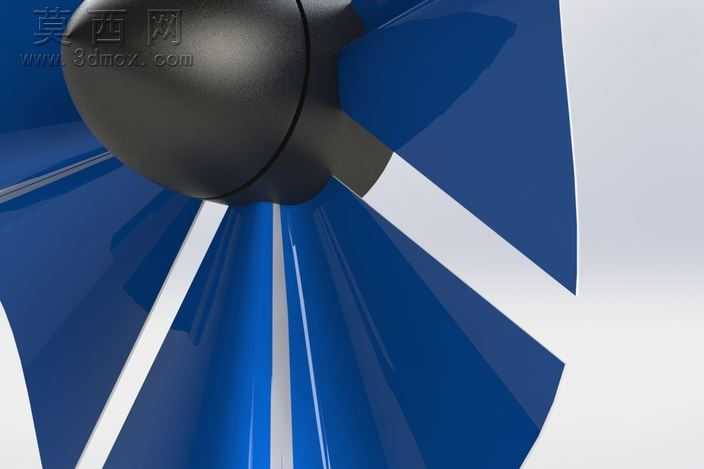

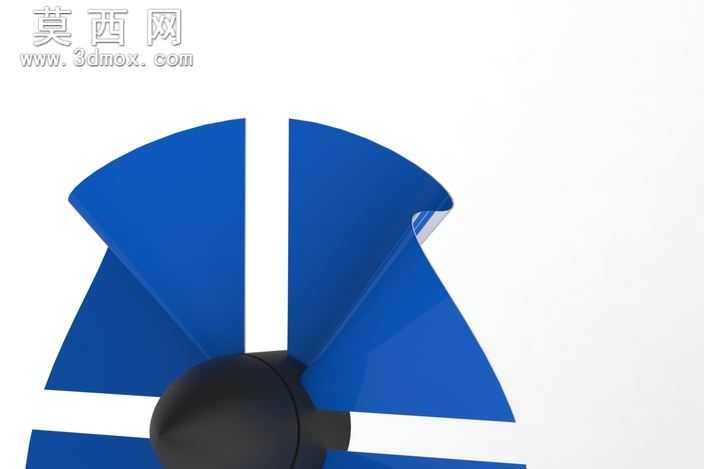

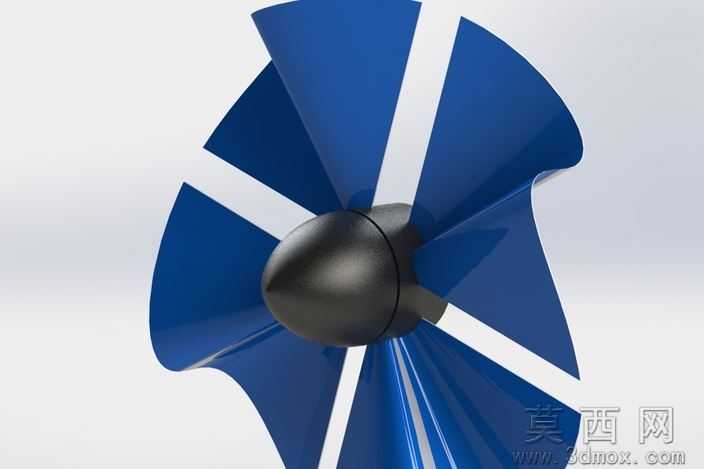

本作品为空气驱动类扇叶的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以旋转凸台特征生成流线型整流帽结构，该部分采用椭球收敛曲面设计，可有效降低进气端的气流紊流损耗，减少风阻带来的能量损失。扇叶部分采用曲面放样特征完成建模，每片叶片从轮毂连接处到叶尖位置，依次完成翼型截面的渐变过渡，叶片扭转角从根部到叶尖遵循等环量设计规律，保证不同半径位置的气流出口速度均匀，避免叶尖处产生气流分离造成的噪音与效率下降。建模过程中对叶片根部做了圆角过渡处理，消除应力集中隐患，提升结构长期运转的疲劳强度，轮毂与整流帽的配合面采用同轴心配合约束，保证整体转动部件的动平衡精度。渲染阶段采用Keyshot完成材质与场景搭建，扇叶主体赋予高光泽蓝色工程塑料材质，调整材质的粗糙度与折射参数，还原ABS塑料注塑成型后的表面质感，轮毂与整流帽部分赋予哑光黑色硬质塑料材质，与蓝色叶片形成清晰的视觉区分，场景采用柔和的影棚布光，通过主光、辅光与轮廓光的搭配，清晰展现叶片曲面的流畅弧度与扭转角度，突出曲面的光影过渡效果，直观呈现叶片的流体力学设计特征。结构设计上，七片叶片沿轮毂周向均匀分布，相比常规少叶片设计，可在相同转速下获得更大的送风量，同时降低单叶片的载荷，叶片前缘做了圆弧钝化处理，后缘采用薄边收敛设计，可有效切割气流减少涡流噪音，整体结构兼顾送风效率与运转静音表现，可直接用于家用落地扇、台扇或小型通风设备的扇叶结构参考，建模过程保留了全部特征参数，可根据实际应用场景调整叶片数量、扭转角度与直径尺寸，适配不同的风量与风压需求。
