三轴数控中纤板切割雕刻设备

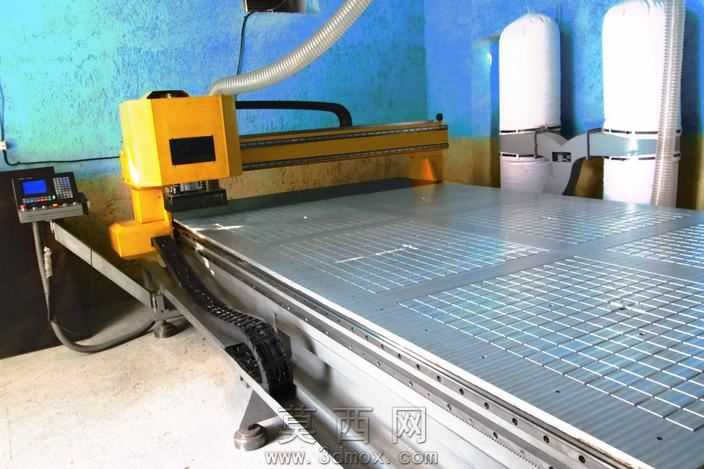

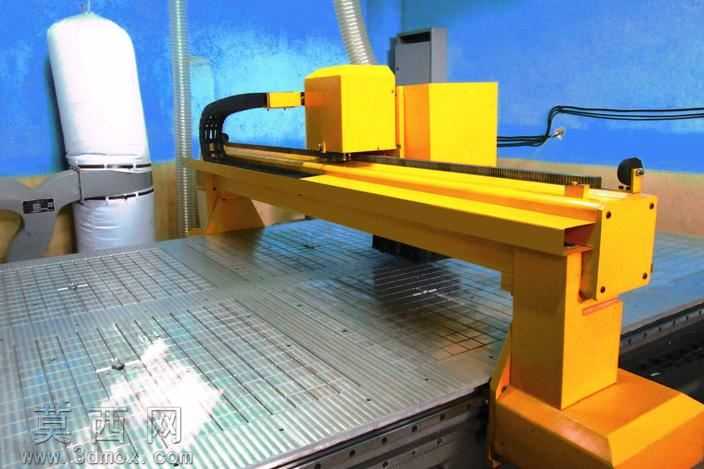

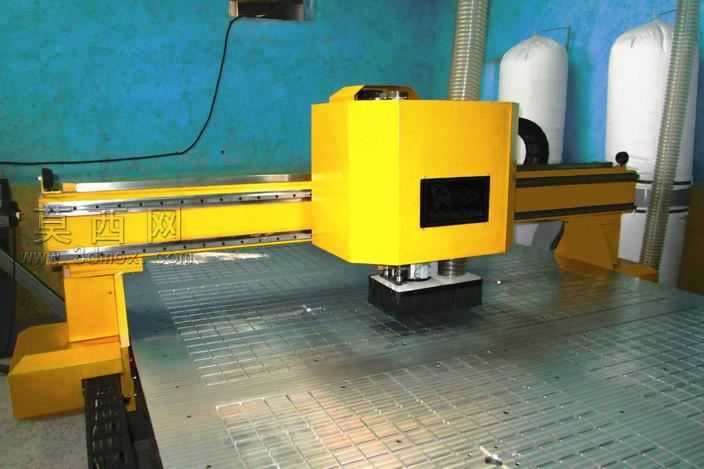

该三维模型为自主设计的三轴数控切割雕刻设备，整体采用龙门式移动结构设计，建模过程中严格遵循实际加工设备的尺寸比例与装配逻辑，在三维软件中完成了所有零部件的参数化建模，从床身基座、龙门横梁、加工主轴到侧边控制机柜，每一处结构都按照真实机械加工的装配关系进行约束搭建。模型的床身部分采用网格状台面设计，建模时还原了实际加工台面的T型槽与真空吸附孔结构，能够直观体现中纤板加工时的板材固定逻辑；龙门横梁部分做了加强筋结构建模，还原了实际设备运行时的刚性支撑设计，移动滑座与导轨的配合结构也做了精细化建模，清晰呈现三轴运动的传动路径。渲染阶段针对不同部件赋予了对应材质：床身与龙门结构赋予哑光金属漆材质，还原工业设备的铸铁质感；加工主轴外壳赋予亮黄色工程塑料与金属拼接材质，突出核心加工部件的视觉辨识度；控制机柜部分做了显示屏与操作按键的细节建模，赋予玻璃与工程塑料材质，还原真实操作面板的视觉效果；侧边的除尘管道采用半透明柔性材质，还原实际加工时的吸尘管路形态。设计思路围绕中纤板的切割、雕刻加工需求展开，三轴运动结构可覆盖常规幅面中纤板的全区域加工，模型完整呈现了设备的加工范围、运动行程与部件布局，可用于设备结构展示、加工原理演示以及非标数控设备的设计参考，建模过程中对传动部件、防护结构、操作区域的细节还原，能够让使用者清晰理解该类数控加工设备的运行逻辑与结构组成，无需额外拆解即可直观查看各部件的装配关系与位置布局。
