六辐式工业传动带轮结构设计模型

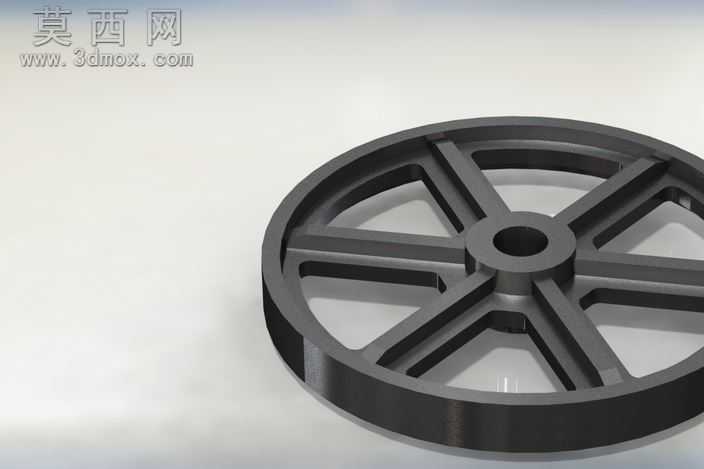

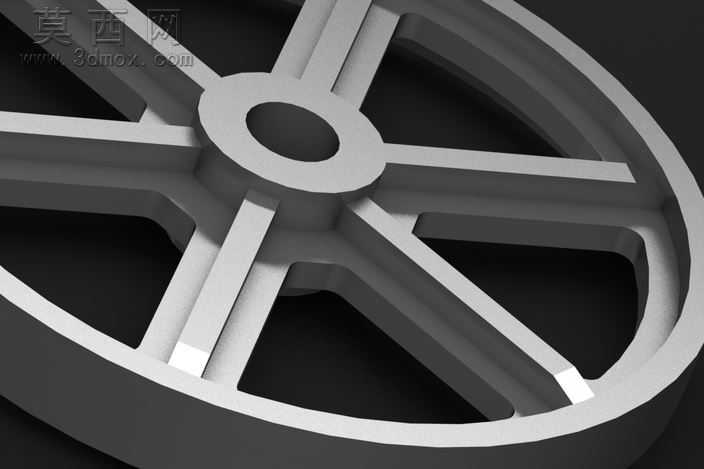

本模型为工业传动场景使用的六辐式带轮结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械传动零件的设计规范，对轮缘、轮辐、轮毂三个核心组成部分进行了精准的尺寸约束与几何定义。轮缘部分采用等厚度环形结构设计，内圈预留适配传动带的安装接触面，边缘做了微小的圆角过渡处理，避免应力集中同时减少传动过程中对带体的磨损；轮辐采用六根均匀分布的径向辐条结构，每根辐条截面为矩形，从轮毂处向外延伸至轮缘内壁，辐条与轮毂、轮缘的连接位置均做了平滑的圆弧过渡，既保证了整体结构的力学承载性能，又能在满足强度要求的前提下最大限度降低零件自重，减少传动过程中的转动惯量；轮毂部分为中心带通孔的圆柱凸台结构，中心孔尺寸适配标准传动轴的安装公差，凸台高度经过合理设计，保证与轴装配后有足够的接触面积传递扭矩，同时避免轴向窜动。材质渲染阶段选用了哑光深灰金属质感材质，还原铸铁类传动零件的真实视觉效果，对轮体表面做了细微的磨砂质感处理，模拟实际工业零件的加工表面状态，光影渲染采用柔和的均匀布光，清晰展现轮体各部分的结构层次与连接关系，没有过度的反光效果干扰结构观察。设计过程中优先考虑了零件的加工工艺性，所有结构均采用常规机械加工即可实现的造型，没有复杂的异形曲面或难以加工的内部结构，六辐对称的结构设计也保证了零件高速旋转时的动平衡性能，适合应用在中小功率的带传动系统中，可作为传动机构设计的参考零件，也可用于机械原理教学的演示模型，整体结构简洁规整，参数化的建模方式也方便后续根据不同的传动功率、安装尺寸需求进行快速的参数调整与结构优化。
