玻璃瓶吹塑成型模具及瓶体结构设计

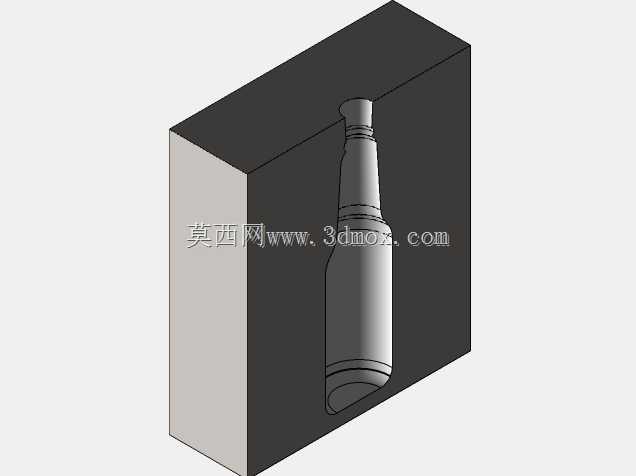

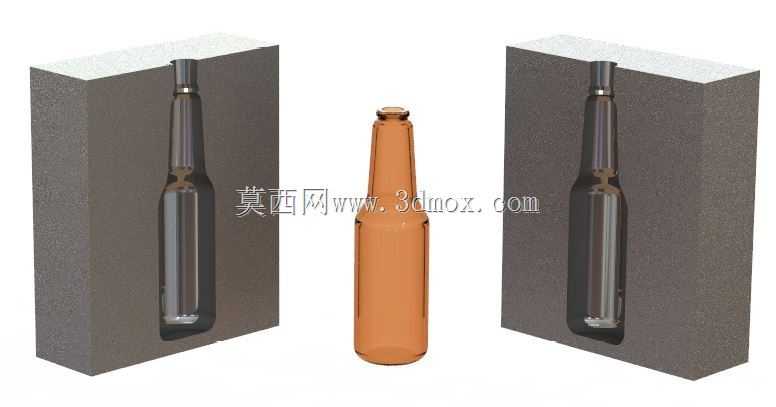

　　这套吹塑成型相关的三维结构，核心覆盖了玻璃瓶吹制工序里的成型模具与成品瓶体两部分，在酒水、饮品、日化包装的生产环节中，这类结构是吹塑成型工位的核心工装载体，直接决定了最终瓶体的成型精度、合模缝质量以及生产节拍的稳定性。从实际生产场景来看，这类对开式吹塑模多用于小口玻璃瓶的两步法吹制工序，安装在吹塑机的动定模安装板上，合模后形成封闭的模腔，配合上方的吹气杆将预热后的玻璃型坯吹胀贴合模腔内壁，冷却后开模即可取出成型瓶体，整套结构的设计逻辑完全贴合量产线的快换、快装需求，模体外侧的安装基准面做了平面度公差约束，能够直接适配常规吹塑设备的模架安装槽，不需要额外加工转接板，减少工装安装的调试周期。

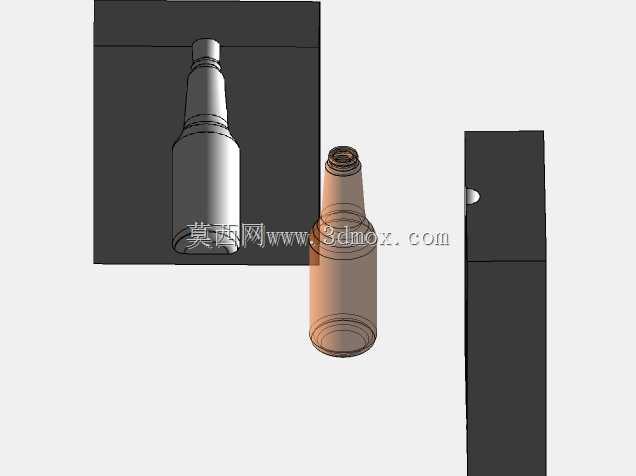

　　从结构设计的细节来看，模腔部分完全复刻了玻璃瓶的外轮廓曲面，瓶身的直段部分做了0.2°的脱模斜度，避免开模时瓶体与模腔发生粘黏拉伤，瓶底位置的模腔做了圆角过渡处理，既能够减少吹塑时型坯在拐角处的应力集中，也能避免玻璃冷却过程中出现应力开裂的问题；瓶口位置的模腔做了精准的止口结构，对应玻璃瓶口的螺纹与密封面成型区域，这部分的尺寸公差控制在±0.1mm以内，保证后续瓶盖装配时的密封性能，不会出现漏液、滑牙的问题。模体本身采用对开分体式结构，合模面做了研配处理，合模间隙控制在0.05mm以内，避免吹塑过程中出现飞边，减少后续去飞边的工序成本；模体内部预留了冷却水道的安装空间，能够接入循环冷却水控制模温，保证瓶体各区域冷却速率一致，避免出现瓶身厚薄不均、透明度不一致的缺陷。

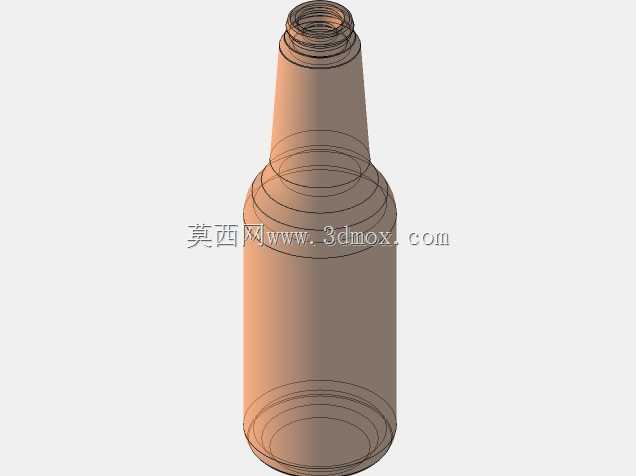

　　配套的玻璃瓶体结构，整体采用细长型瓶身设计，瓶肩位置做了平滑的曲面过渡，既能够提升吹塑时型坯的流动均匀性，也能提升瓶体的结构强度，在灌装、运输过程中承受堆叠压力时不会出现瓶肩开裂的问题；瓶底做了内凹设计，能够提升瓶体放置的稳定性，同时避免瓶底与输送平面直接摩擦产生划痕，影响外观质量。从安装边界来看，整套模具的闭合后外形尺寸适配常规中小型吹塑设备的模架安装空间，模体的吊装孔、锁紧螺孔的位置完全符合行业通用的安装标准，不需要对现有设备进行改造即可直接上线使用，对于刚接触吹塑模具设计的从业者来说，这套结构完整呈现了对开式吹塑模的核心设计要点，从模腔曲面构建、脱模斜度设置、合模定位结构到冷却系统的预留，都贴合实际生产的设计逻辑，能够帮助初学者快速理解吹塑成型工装的设计思路，掌握瓶体类产品与成型模具的配合设计方法，避免在实际设计中出现脱模困难、合模飞边、成型缺陷等常见问题。在实际建模过程中，模腔曲面可以直接通过成品瓶体的外曲面偏移壁厚尺寸得到，保证模腔与瓶体轮廓的完全贴合，合模定位结构采用止口定位方式，相比销定位能够承受更大的合模压力，不会在反复开合模过程中出现定位销磨损导致的合模错位问题，这也是量产吹塑模具普遍采用的定位结构形式。
