水貂比尔斯滕圆柱滚针传动构件

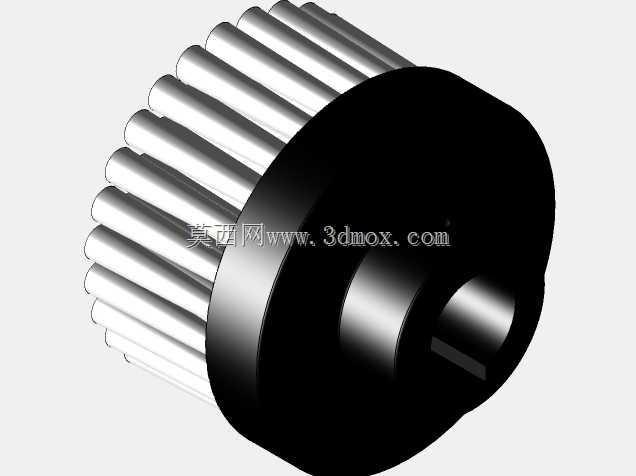

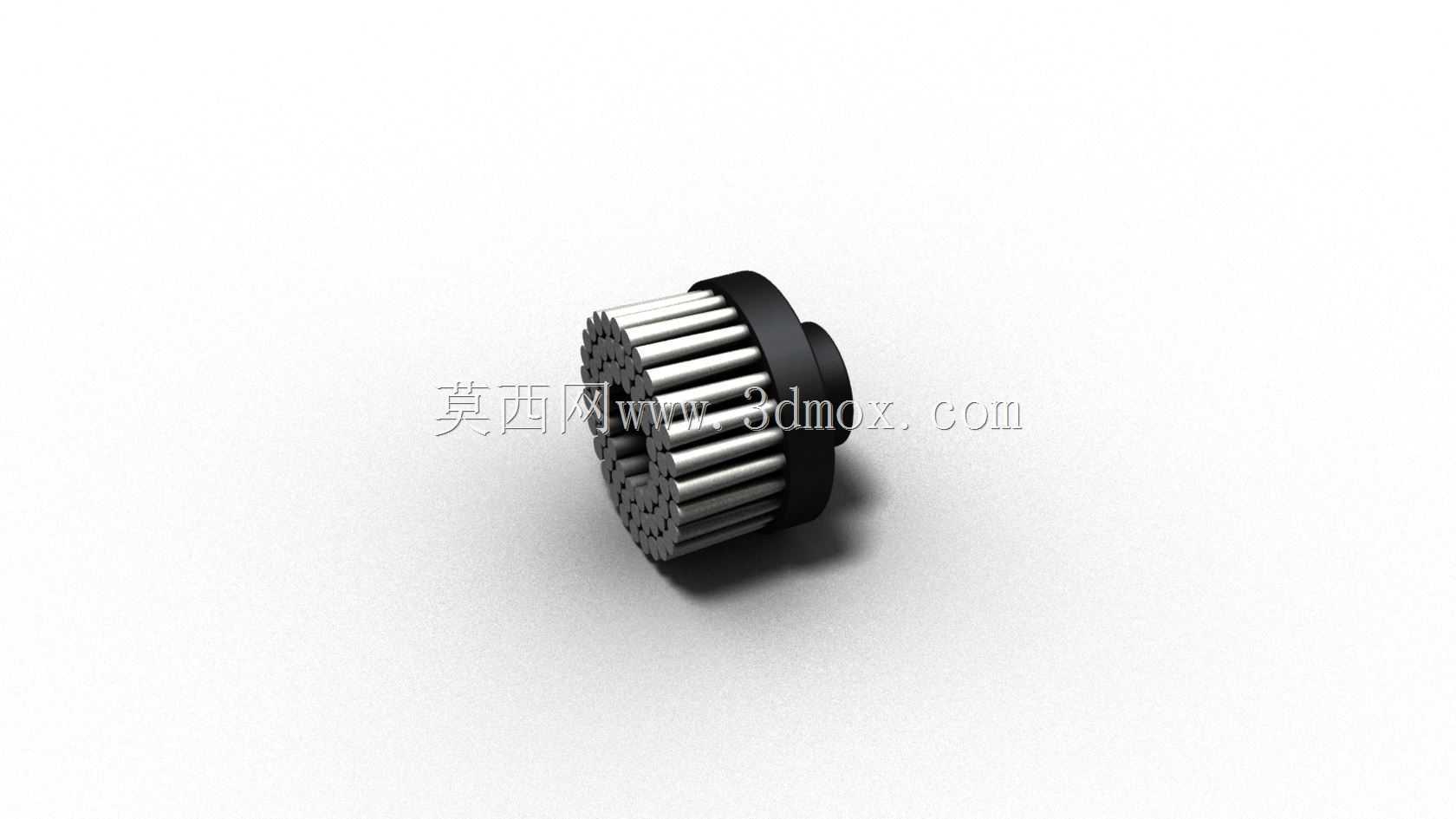

　　在重载小空间传动场景中，这类滚针式啮合构件的应用覆盖了精密传动、低速重载扭矩传递的多个细分领域，常见于小型伺服输出端、精密回转工作台的分度副、紧凑型动力头的扭矩传递环节，相比常规圆柱齿轮，它能在相同径向尺寸下承载更大的接触应力，适配安装空间受限但扭矩输出要求高的装配场景。从结构设计逻辑来看，该构件采用一体式保持架搭配满装滚针的排布思路，保持架采用黑色高分子耐磨材质，既能够对每根滚针做周向定位，避免滚针在啮合传动过程中出现偏斜、卡滞，也能在高速往复回转时降低滚针与保持架兜孔之间的滑动摩擦，减少运行过程中的温升。滚针本身采用高精度磨削加工，圆柱度控制在微米级，所有滚针的直径分组选配，确保每根滚针与啮合齿面的接触载荷均匀分布，

　　避免局部应力集中导致的早期点蚀失效。构件一端设置的环形安装凸台，是装配时的轴向定位基准，凸台的端面与安装座的贴合面需要保证足够的平面度，装配后通过轴用挡圈或者端盖压紧，限制整个构件的轴向窜动量，窜动量一般控制在0.02-0.05mm区间，既避免轴向窜动带来的传动间隙，也防止构件受热膨胀后出现卡滞。从安装边界来看，该构件的径向尺寸紧凑，适配的安装孔位需要与构件外圈保持H7/h6的间隙配合，保证装配后构件能够灵活回转，同时不会出现过大的径向晃动。滚针的啮合工作面做了表面淬硬处理，硬度达到HRC58-62，淬硬层深度控制在0.8-1.2mm，既保证表面足够的耐磨性能，也保留芯部的韧性，能够承受瞬时冲击载荷，

　　避免冲击载荷下出现滚针断裂的问题。在实际应用中，这类构件常替代传统的小模数圆柱齿轮用于传动空间受限的场合，比如小型自动化设备的间歇分度机构、精密医疗器械的动力传递环节、手持电动工具的减速输出端，它不需要额外的轴承支撑，自身的滚针结构既承担啮合传动的扭矩传递作用，也能作为回转支撑承受径向载荷，大幅减少了传动链路的零件数量，压缩整个传动单元的装配空间。设计过程中需要重点核算滚针的接触应力，根据实际传递的额定扭矩、最高回转转速，匹配对应的滚针直径、数量以及保持架的材质，同时要考虑润滑条件，对于低速重载场景可以采用脂润滑，高速场景则需要预留油道做稀油润滑，保证滚针啮合面之间能够形成稳定的油膜，降低磨损速率。另外，构件的安装同轴度要求较高，

　　与之啮合的配对构件需要保证与该构件的同轴度在0.01mm以内，否则会出现偏载，导致部分滚针载荷过大，大幅缩短构件的使用寿命。在装配环节，需要采用压装工装将构件平稳压入安装位，避免直接敲击滚针部分，防止滚针出现磕碰伤，影响后续啮合的平稳性。日常运维中，这类构件不需要频繁拆解维护，只需要按照设备的维保周期定期补充润滑脂，检查轴向窜动量是否在允许范围内，如果出现传动异响、回转卡滞的情况，需要拆解检查滚针表面是否出现点蚀、剥落，保持架是否出现开裂变形，及时更换失效构件，避免故障扩大影响整个传动系统的运行。
