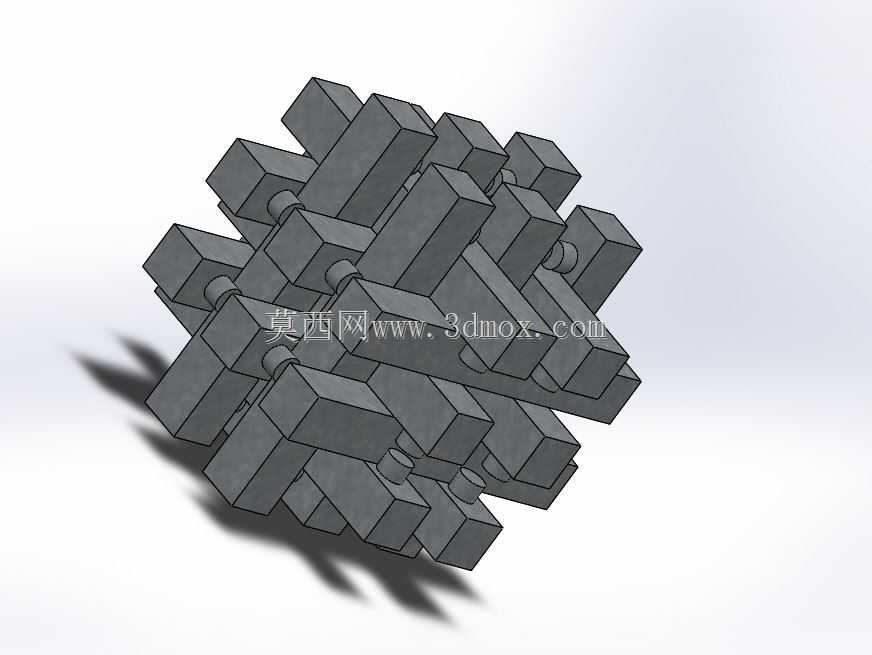

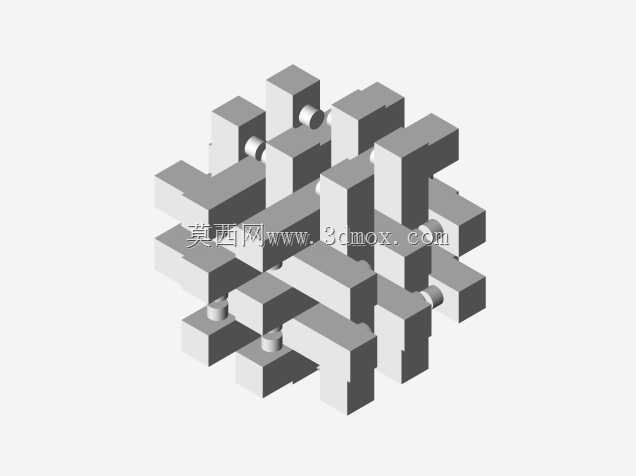

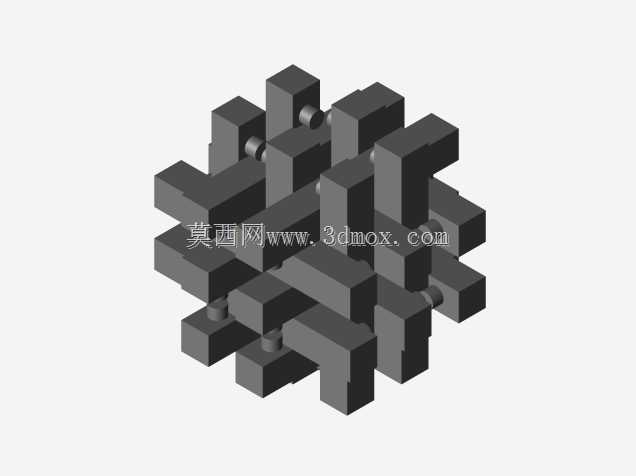

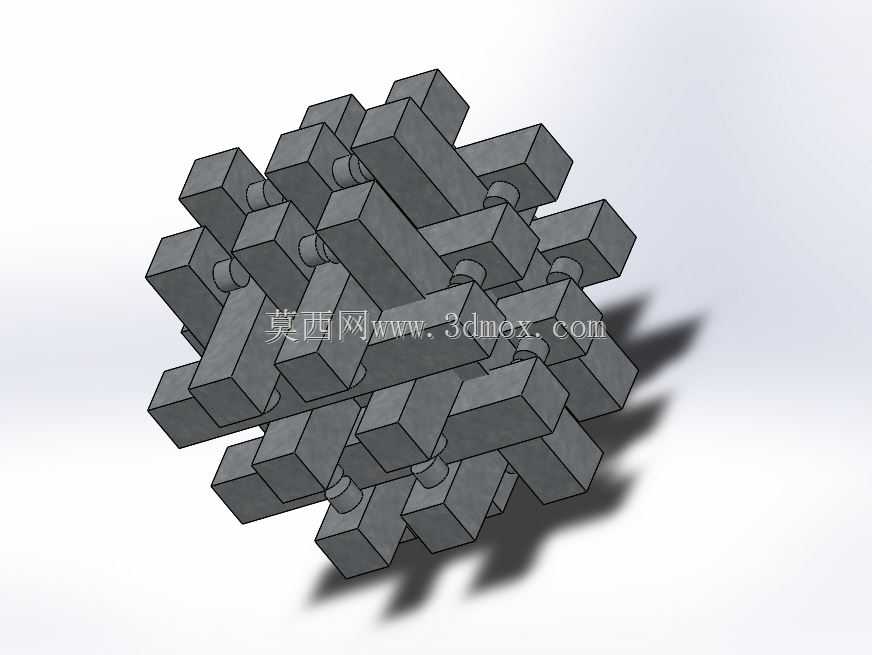

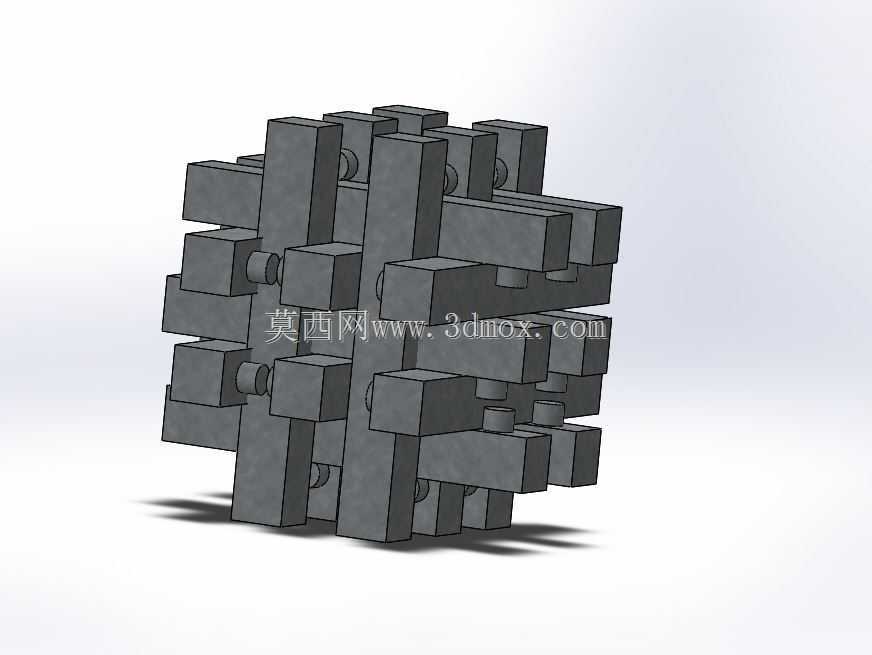

互锁拼装式全填充立方结构件

　　这类互锁拼装的立方结构体，最早的应用场景可追溯到传统榫卯结构的力学验证教具，现在更多出现在职业院校机械原理课堂的结构力学演示台、文创类机械拼装展品的开发环节，也有部分精密设备的隔振支撑单元会采用同逻辑的拼接填充结构，利用多构件互锁的特性分散传导受力，避免单一部件受集中载荷出现形变。从实际功能来看，该结构没有额外的紧固件，完全依靠各杆件上的凸台与凹槽的尺寸配合实现锁紧，拼装完成后形成完整的立方体形态，三个正交方向的杆件互相穿插限位，任意方向施加外力时，载荷都会通过拼接接触面分散到所有组成杆件上，不会出现单根杆件脱出的情况，相比实心立方体，这种互锁结构在同等重量下的抗冲击性能更优，同时具备可拆解、可重组的特性，

　　方便根据实际使用需求调整填充密度。设计这类结构的时候，首先要确定立方体的整体边界尺寸，所有杆件的长度都要严格匹配立方体的边长，每根杆件上的开槽位置、凸台尺寸需要做公差匹配，开槽的宽度要和杆件的截面宽度保持一致，预留合理的装配间隙，既不能间隙过大导致拼装后结构松散，也不能间隙过小造成装配卡滞。三个轴向的杆件排布要做对称设计，X、Y、Z三个方向的杆件数量保持一致，每一层的穿插位置要错开，保证拼装完成后所有杆件的外露端面都在同一个平面上，形成规整的立方体外轮廓，不会出现局部凸起或者凹陷的情况。从安装边界来看，该结构拼装完成后是规则的正立方体，六个面的平面度可以通过加工精度控制，作为支撑填充件使用时，不需要额外设计安装卡槽，

　　直接依靠自身的规整外形即可嵌入对应的安装腔体内，相邻的拼接立方体之间也可以通过端面的摩擦力实现堆叠固定，不需要额外的连接辅件。在做三维建模的时候，需要先绘制单根杆件的截面轮廓，通过拉伸生成基础杆件，再根据穿插位置做切除特征生成凹槽，添加对应的凸台特征，之后按照正交排布的逻辑阵列杆件，每添加一根杆件都要做干涉检查，确保相邻杆件的接触面完全贴合，没有重叠干涉的区域，同时要验证拆解顺序的合理性，保证结构可以按照顺序逐根拆解，不会出现某根杆件被完全锁死无法取出的情况。这类结构的受力特性决定了它不适合作为大载荷的承重构件，更多是作为结构演示、轻质填充、拼装教具使用，在文创产品开发领域，还可以通过调整杆件的截面形状、开槽位置，

　　衍生出不同难度的拼装玩具，依靠结构本身的互锁特性实现无胶拼装，反复拆解重组也不会出现连接松动的问题。实际加工这类构件的时候，如果采用塑料材质，可以通过注塑工艺一次成型单根杆件，拼接部位的脱模斜度要控制在合理范围，避免影响装配精度；如果采用金属材质，一般采用铣削加工，拼接面的表面粗糙度要控制在合理区间，降低装配时的摩擦力，同时减少长期反复拼装带来的磨损。
