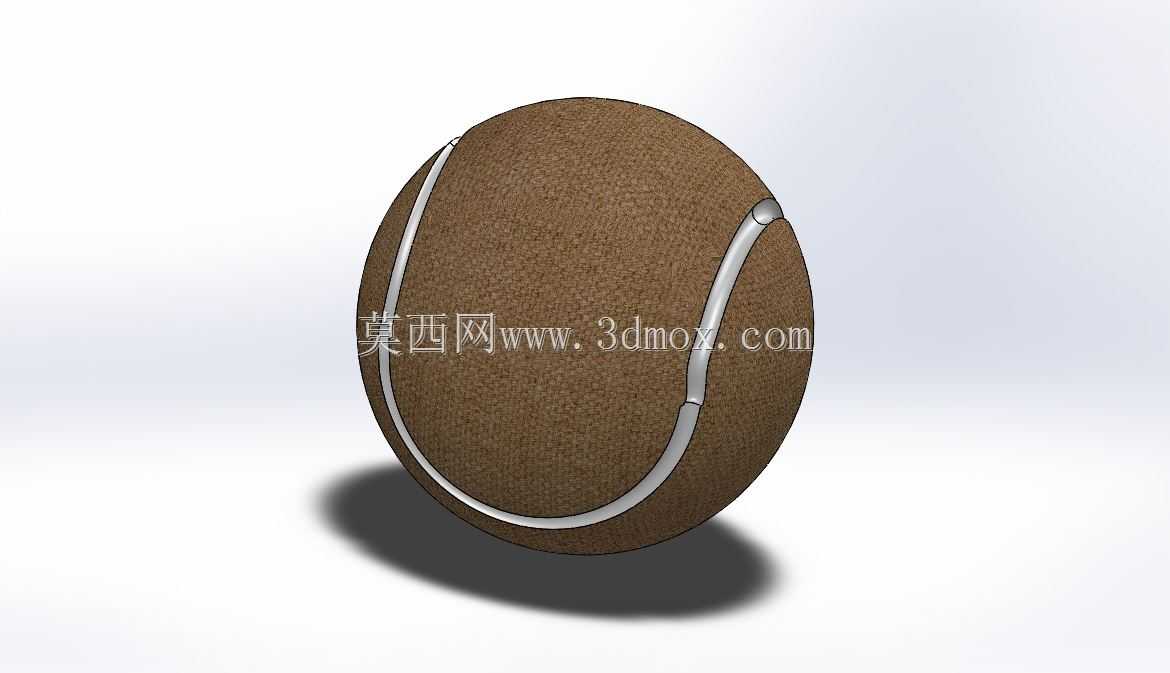

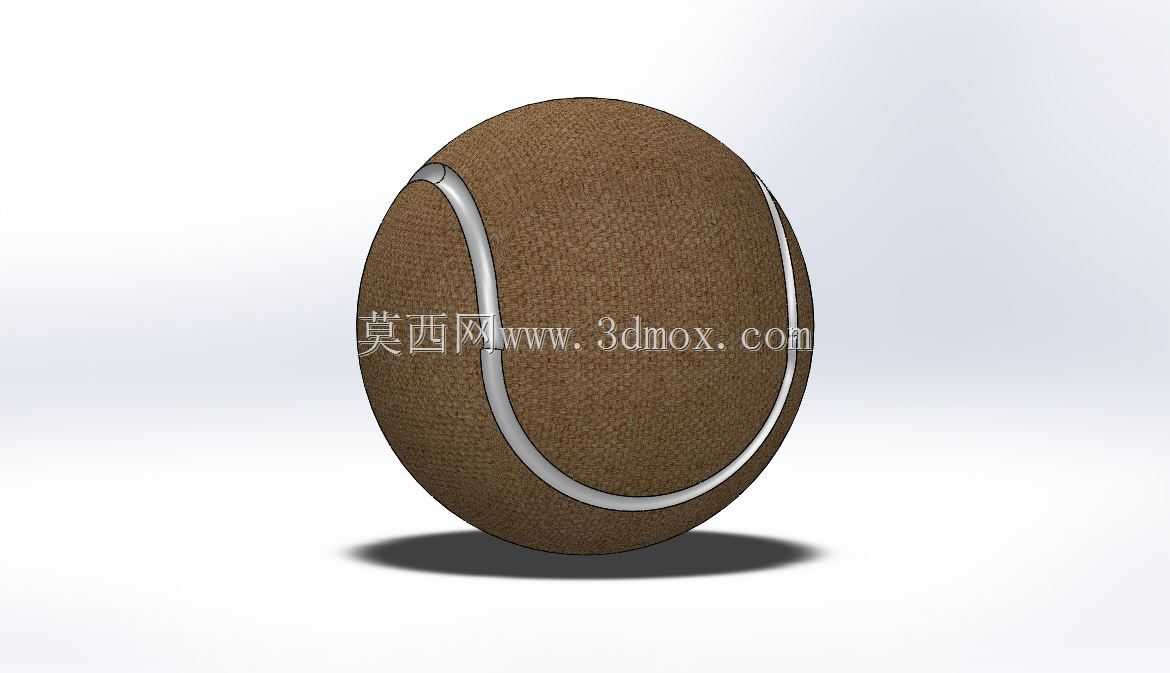

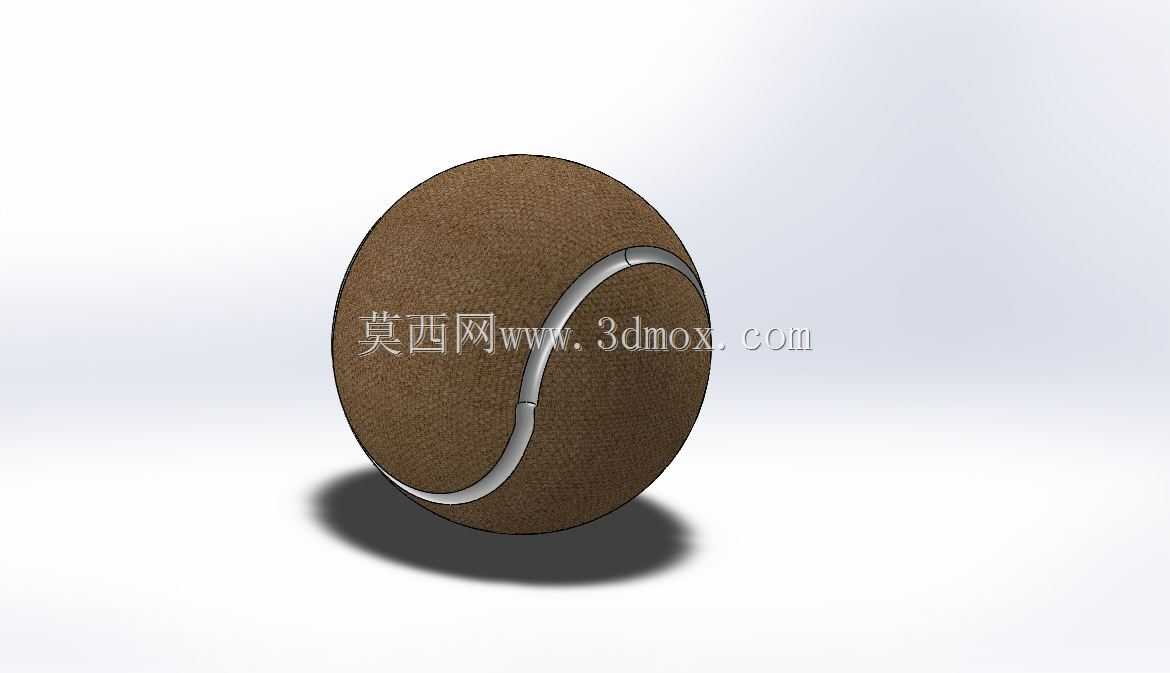

仿网球外观球形曲面结构三维数模

　　做结构设计这些年，碰到过不少需要做球形外观包覆的项目，从儿童游乐设备的触感装饰件，到工业设备上的缓冲防撞端头，再到文创类产品的仿生造型壳体，这类带曲面分割线的球形结构，最容易在建模阶段出现曲面衔接不顺、壁厚不均的问题，这次的仿网球造型数模，刚好把这类结构的建模逻辑做了完整的落地。

　　先从实际应用场景说起，这类带弧形分割沟槽的球形结构，最常见的使用场景分三类：第一类是运动器材领域的仿真训练用球，不用传统橡胶硫化工艺，直接用硬质工程塑料做外壳，内部加装传感模块，用来做动作捕捉训练的载体，这时候外壳的曲面弧度、沟槽的深度和宽度，直接影响后期包覆柔性触感层的贴合度，要是曲面G2连续没做好，包覆层很容易在沟槽位置起皱，长期使用后出现脱胶的问题。第二类是工业设备的缓冲防撞端头，比如自动化输送线的端部挡块、AGV小车的外围防撞触点，做成这种带沟槽的球形结构，一方面是球形本身可以实现多方向的受力缓冲，另一方面沟槽可以嵌入缓冲胶条，不用额外做粘接固定的结构，装配效率能提升不少。第三类是文创展示类的装饰构件，比如主题展陈的悬挂装饰、工业设计教学的演示样件，这类场景对外观的曲面流畅度要求更高，不能出现肉眼可见的棱线或者曲面凹陷。

　　再说到设计思路，整个建模过程没有用复杂的曲面放样，而是先做基准球体的草绘，先确定球体的公称直径，这个尺寸是根据实际安装边界来定的——如果是用在AGV防撞端，直径要匹配安装座的卡接尺寸，球体根部要留出3-5mm的直段安装位，不能直接用完整球面和安装座对接，不然装配的时候会出现线接触，固定后容易出现晃动。球体表面的弧形分割线，是先在基准面上投影网球的典型S形分割曲线，这里要注意曲线的曲率变化不能太突兀，不然扫掠出来的沟槽会出现宽窄不一的问题，扫掠沟槽的时候，截面用的是半径1.5mm的半圆形截面，沟槽深度控制在1.2mm，这个尺寸是经过反复验证的：如果做防撞件用，这个深度刚好可以卡入直径2mm的缓冲橡胶条，胶条压入后不会轻易脱落，也不会因为沟槽太深导致球体局部壁厚不足；如果做包覆类的外观件，这个深度可以让包覆的柔性材料在沟槽位置自然凹陷，还原真实网球的外观质感，不会因为沟槽太浅导致包覆后外观失真。

　　很多新手做这类球形结构的时候，容易犯两个错误：一是直接在球体面上做偏移切除，导致沟槽底部的壁厚不均匀，球体两极位置的壁厚和赤道位置的壁厚差超过1mm，后期注塑或者3D打印的时候容易出现缩痕或者填充不足的问题，这次建模的时候特意做了壁厚均匀化处理，在切除沟槽之后，对内表面做了对应位置的偏移补偿，保证整个球体的壁厚偏差控制在0.2mm以内，不管是做注塑模具开模，还是直接用光敏树脂做3D打印样件，都不会出现结构缺陷。二是分割曲线的端点没有做收敛处理，导致球体两极位置的曲面出现收敛尖点，后期加工的时候刀具路径会在尖点位置出现停顿，留下加工刀痕，这次建模的时候特意在两极位置做了直径5mm的平面过渡，既解决了曲面收敛的问题，也给后期安装定位留出了基准面，不管是做车削加工的装夹定位，还是做装配时的胶粘定位，都有了可靠的基准。

　　从安装边界的角度来说，这个球形结构的安装方式做了两种预留：如果是小尺寸的应用场景，比如传感训练球，可以在球体内部做十字加强筋，中间留出安装电路板的柱位，两个半球做超声波焊接的止口结构，止口配合间隙控制在0.1mm，焊接后不会出现溢胶影响外观的问题；如果是大尺寸的防撞端头应用，可以在球体根部做外螺纹结构，直接拧入设备端部的安装座，螺纹的长度要保证拧入后球体和安装座的端面完全贴合，不会出现螺纹外露的问题。另外，表面的沟槽除了嵌装胶条、包覆材料的作用，还可以起到防滑的作用，如果是作为手动操作的手柄端头使用，操作人员握持的时候，手指刚好可以卡在沟槽位置，不会因为球面太光滑出现脱手的问题。

　　实际做结构验证的时候，还特意做了受力仿真，当球体受到径向1000N的冲击力时，沟槽位置的应力集中系数比光滑球面高12%左右，所以在沟槽对应的内表面位置，做了0.5mm的局部加厚处理，把应力集中的影响降到最低，保证结构在受到冲击的时候不会从沟槽位置开裂。另外，整个模型的曲面都是可编辑的参数化特征，要是需要调整球体直径、沟槽宽度或者深度，只需要修改对应的草绘参数，整个模型可以自动更新，不用重新搭建曲面特征，对于不同场景的尺寸适配非常方便，不管是做直径50mm的小型装饰球，还是做直径200mm的大型防撞端头，都可以快速调整参数得到对应的数模，不用重复做曲面构建的工作。
