手动台式刨冰机外观结构创意设计

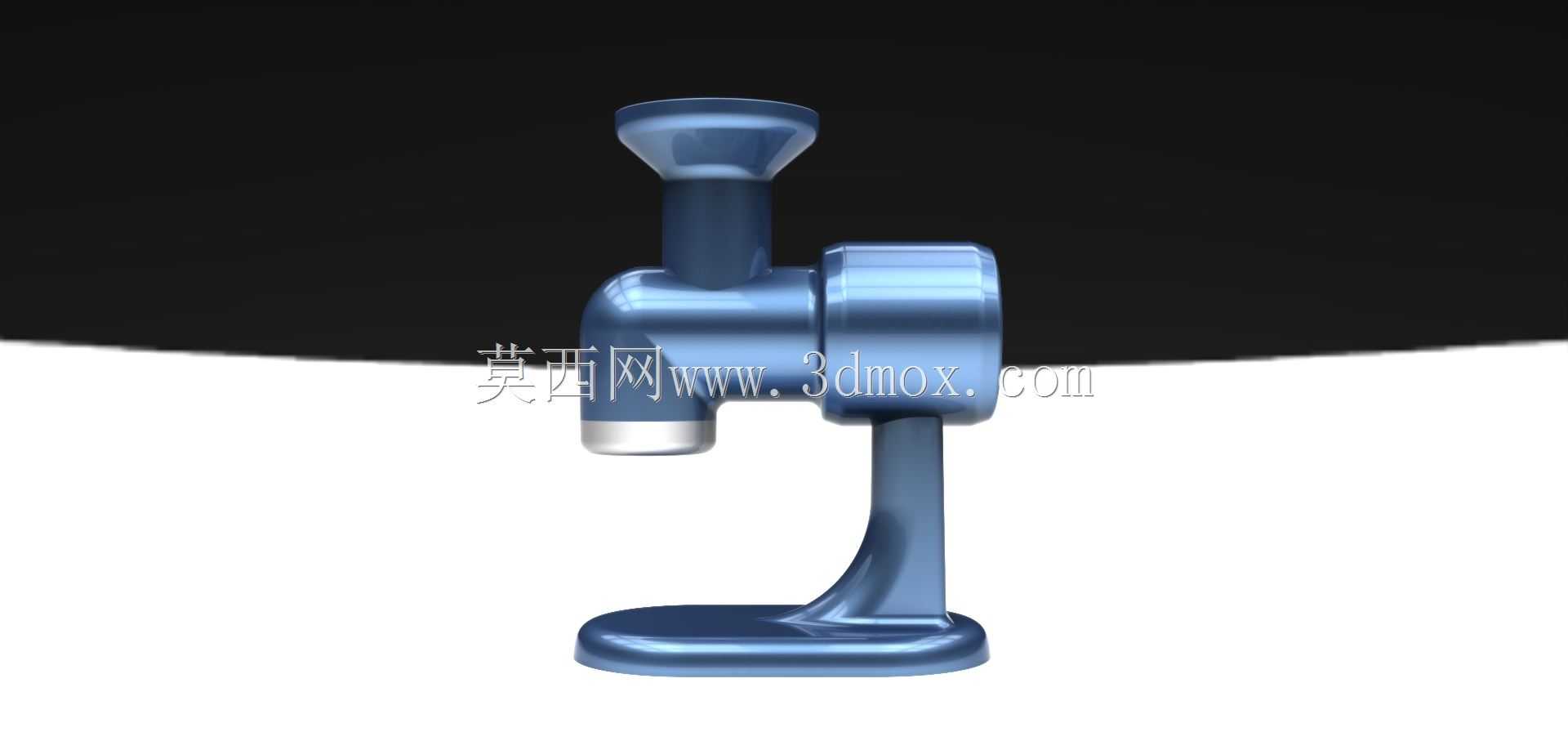

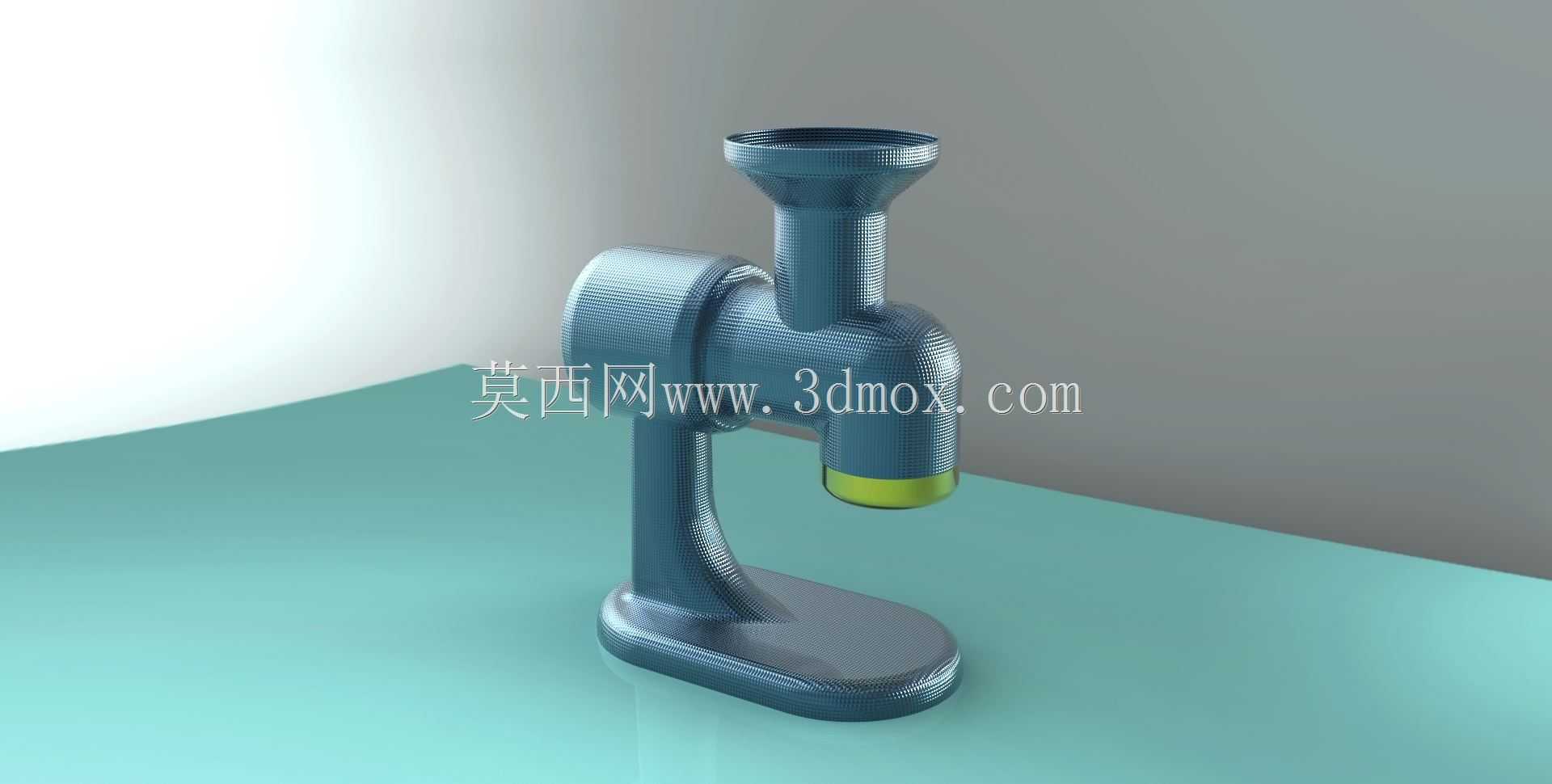

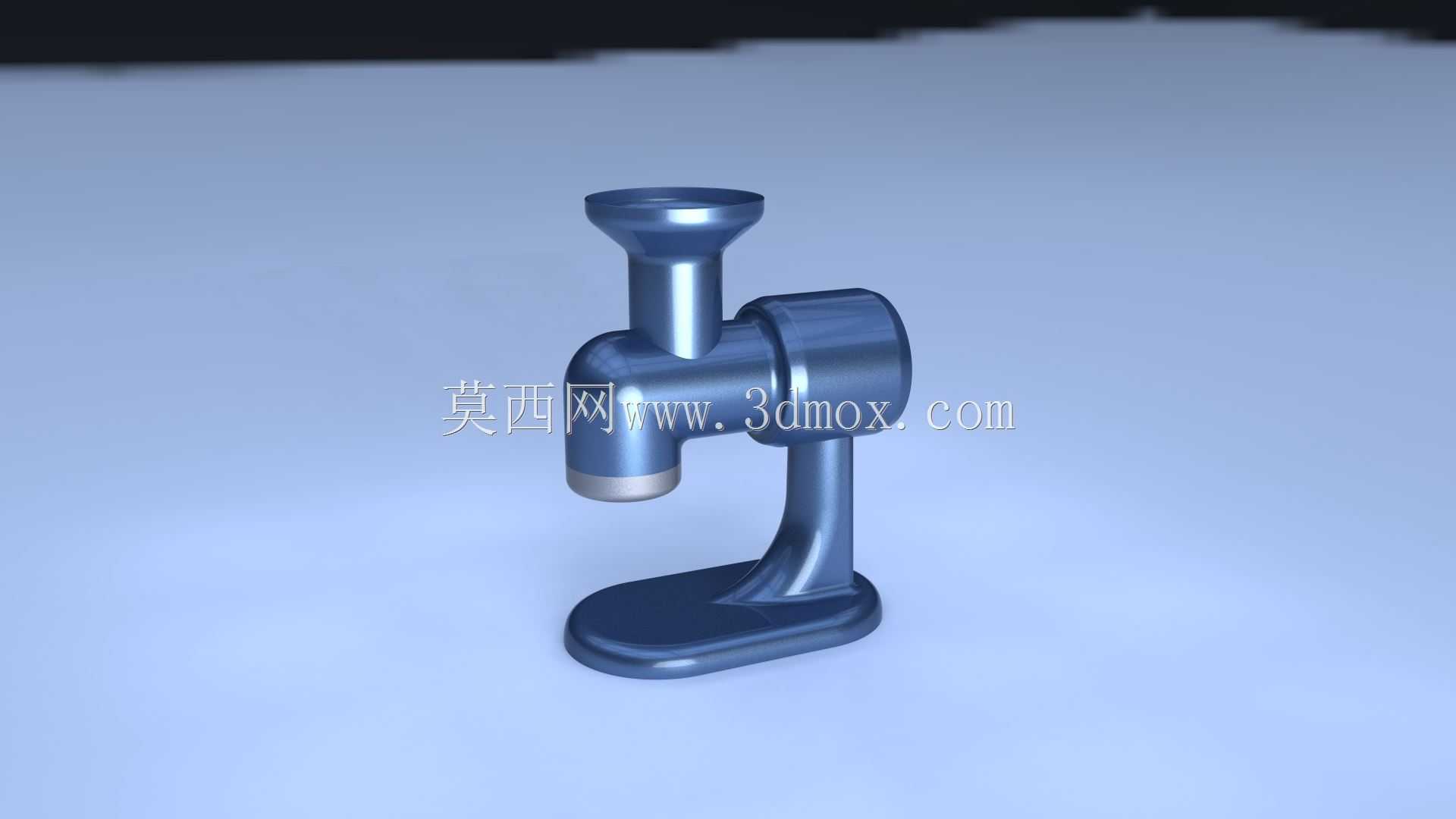

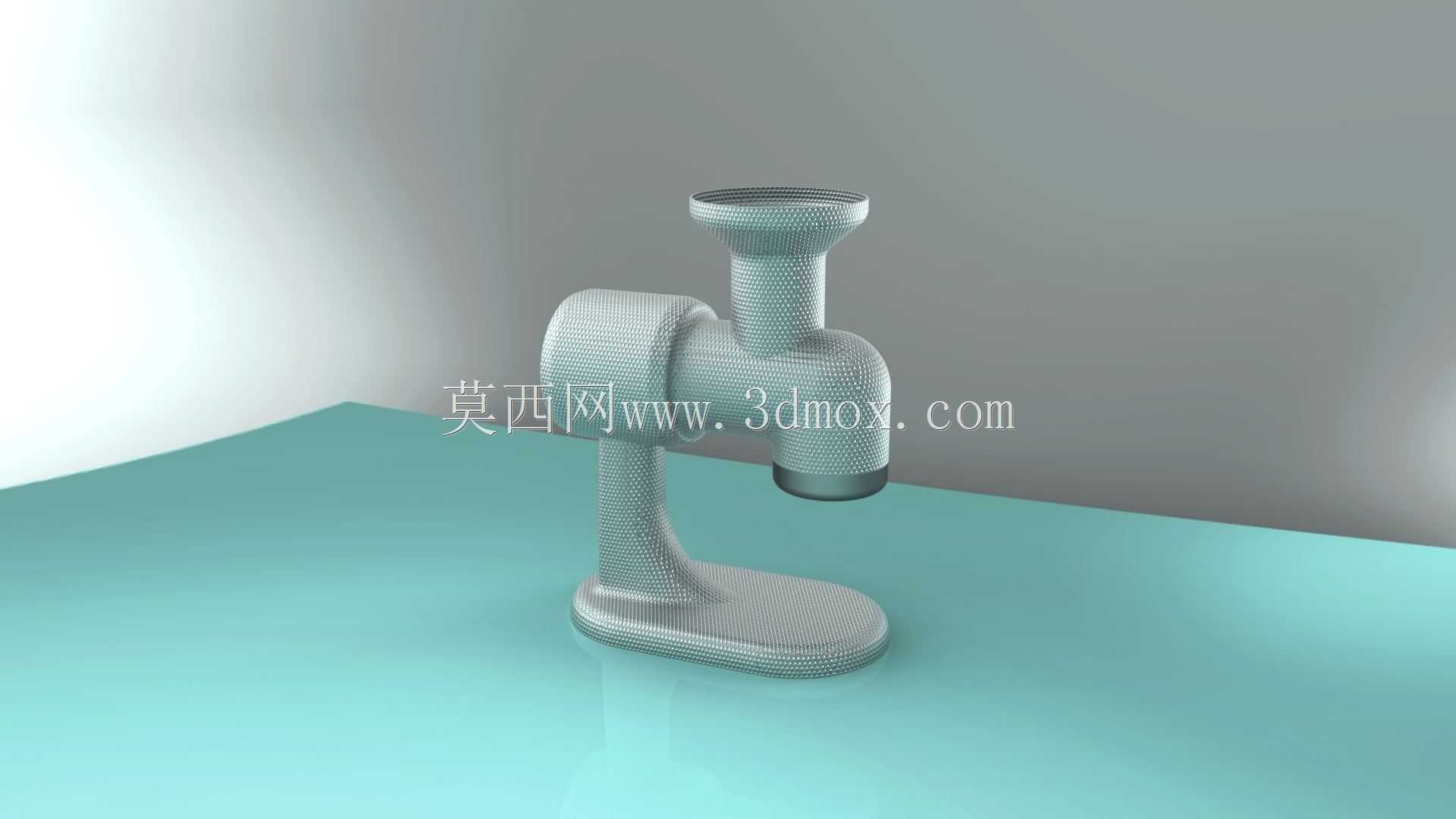

　　这款手动台式刨冰设备的结构设计，首先围绕冷饮制作场景的实际使用需求展开，常见的应用场景覆盖街边冷饮摊、家庭自制冰品、小型甜品店的非高峰时段作业，不需要外接电源即可完成碎冰作业，适配无供电条件的户外摆摊、露营冰品制作场景，相比电动碎冰设备没有电源线束缚，移动使用的灵活性更强。设备整体采用立式悬臂结构布局，底部设置一体化成型的平面支撑底座，底座接触面做了加宽处理，放置在操作台面上时的抗倾覆力矩足够，手动施加进料压力时不会出现侧翻问题，底座的整体占地尺寸控制在180mm×120mm范围内，对操作台的空间占用很小，即使是狭小的移动餐车操作台也能轻松放置。上部的进料通道采用漏斗式扩口设计，进料口直径比下部碎冰腔大30%，

　　投放冰块时不需要精准对准，常规尺寸的食用方冰、圆冰都可以直接投入，不需要提前敲碎处理，能减少作业前的准备工序。碎冰执行结构内置在中部的腔体内，侧方延伸出的摇臂连接位置做了轴套加固，手动摇转时的传动阻力经过结构优化，摇臂转动半径设置为120mm，符合普通人手部施力的力矩范围，连续操作时的手部疲劳度更低。出冰口设置在腔体前侧下方，位置高度距离底座支撑面150mm，下方可以直接放置常规口径的冰碗、甜品杯，接冰时不需要额外垫高容器，碎冰从腔体排出后会直接落入容器内，不会出现冰屑飞溅的问题。外观造型上采用流畅的曲面过渡设计，所有外部棱边都做了圆角处理，没有尖锐的外露结构，日常清洁擦拭时不会划伤手部，外壳曲面的拔模角度控制在1.5度以上，

　　后续如果做注塑开模生产可以顺利脱模，不需要额外做复杂的滑块结构，能降低量产的模具成本。设备的整体高度控制在320mm，竖直方向的尺寸不会遮挡操作台后方的其他器具，存放时也可以直接放入常规的厨房储物柜层架，不需要预留过高的收纳空间。结构设计上把传动组件全部封闭在外壳内部，没有外露的传动缝隙，碎冰过程中冰屑不会渗入传动结构缝隙，日常清洁只需要擦拭外表面和进料、出冰位置即可，维护难度很低。进料口的上部边缘做了加厚卷边处理，手部接触进料口位置时不会被薄边划伤，摇臂和主轴的连接位置设置了快拆结构，不需要额外工具就可以拆下摇臂，收纳时可以进一步缩小整体占用空间。底座的底部预留了防滑胶垫的安装槽，安装胶垫后和光滑台面的摩擦力足够，

　　摇转作业时设备不会出现移位问题，不需要额外用手按压固定设备，单人即可完成全部操作。出冰口的端部做了圆弧收边，冰屑排出时不会在边缘卡滞，每次作业后残留的冰屑融化后会自然滴落，不会在出冰口位置堆积冻结。整体的壁厚设计均匀，主体结构的壁厚设置为3mm，既保证了结构强度，手动施压时不会出现壳体变形，也不会因为壁厚过大造成材料浪费。从功能实现逻辑上，这款设备不需要复杂的电气组件，纯机械结构的故障率极低，长期使用也不会出现电气故障，维护成本远低于电动碎冰设备，适合使用频率不高、需要灵活移动的冰品制作场景。结构设计时充分考虑了人机交互的合理性，所有操作位置的高度、施力角度都贴合普通人站姿、坐姿操作的手臂自然姿态，长时间操作也不会出现手臂酸胀的问题。
