澳式拖车连接插头结构三维数模

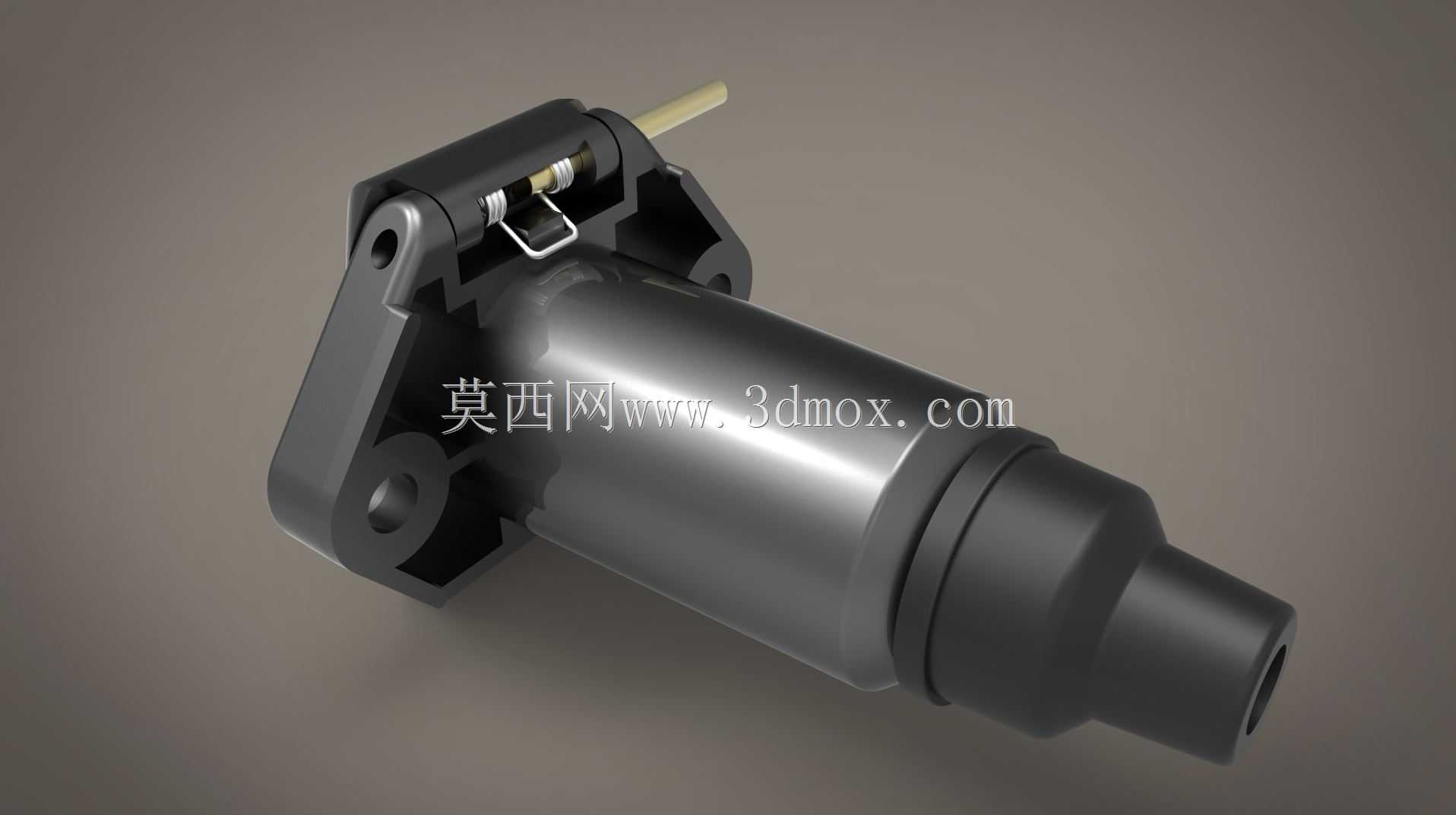

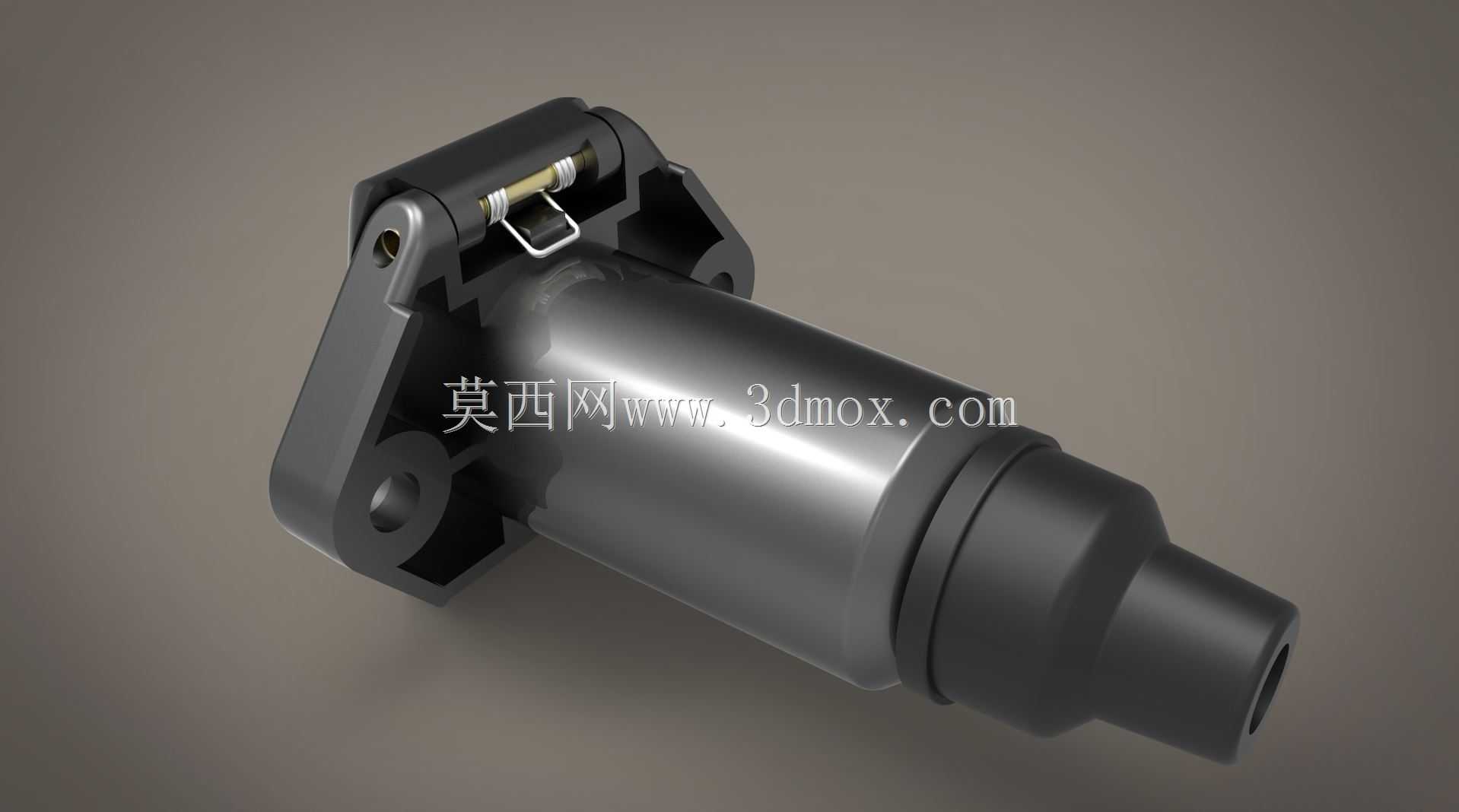

　　这款拖车连接插头主要适配澳规拖挂式设备的电气回路接驳场景，常见于拖挂房车、utility 挂车、小型工程拖斗等设备的尾部电气连接端，负责实现牵引车与挂车之间的灯光信号、制动信号、辅助供电回路的可靠连通，是拖挂设备上路运行必不可少的电气连接部件。从结构设计来看，这款插头采用翻盖式防护结构，上盖通过销轴与主体基座铰接，闭合时通过卡扣结构实现锁止，能够在非插接状态下对内部插针腔体形成完整防护，避免户外行驶过程中泥水、扬尘、雨水侵入插针接触区域，降低接触不良、短路的故障概率。基座部分设置了两个带安装孔的固定耳，安装孔位的间距经过适配澳式拖车通用安装支架的标准尺寸设计，安装时可通过螺栓直接固定在拖车前端的安装位上，不需要额外制作转接支架，

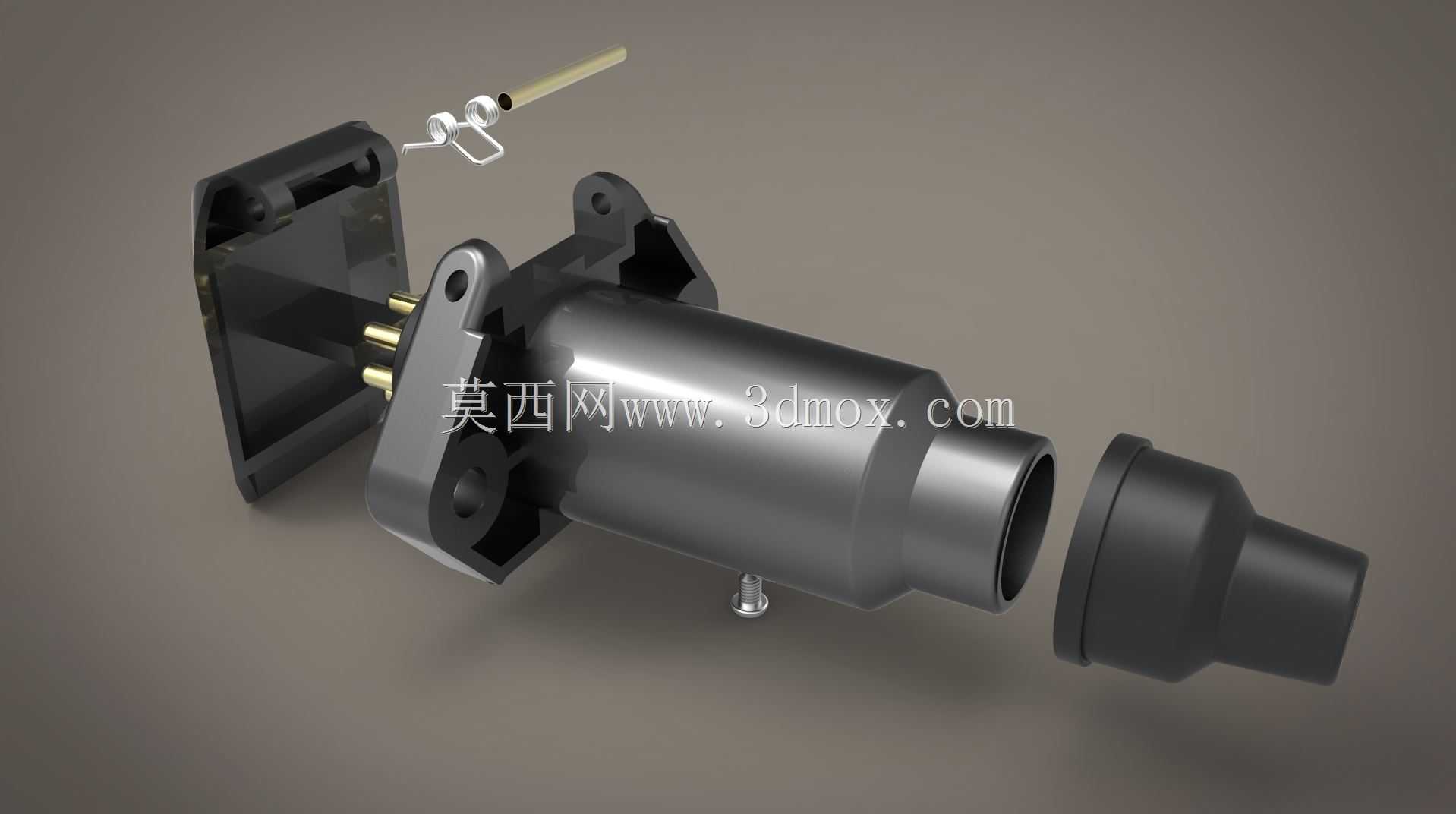

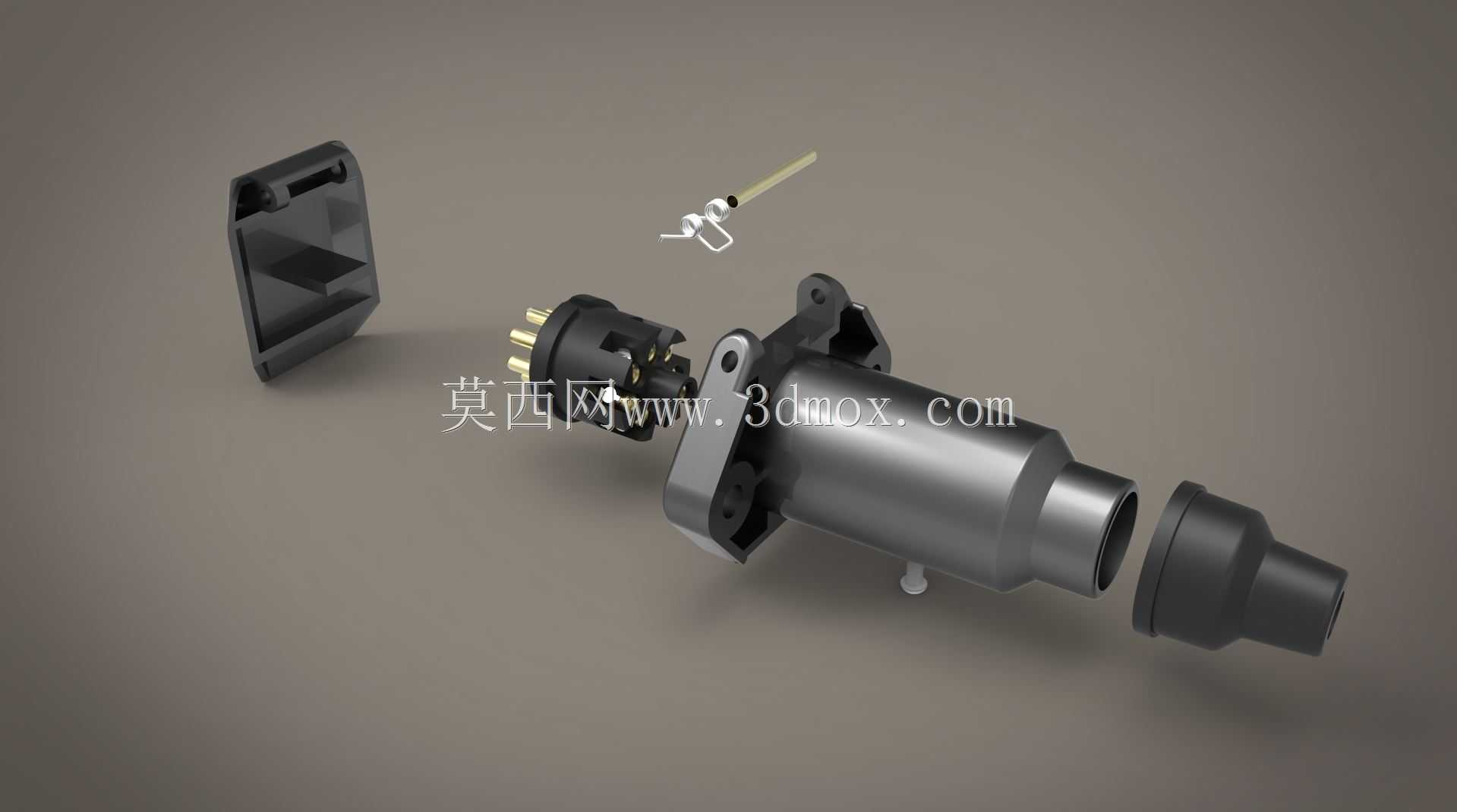

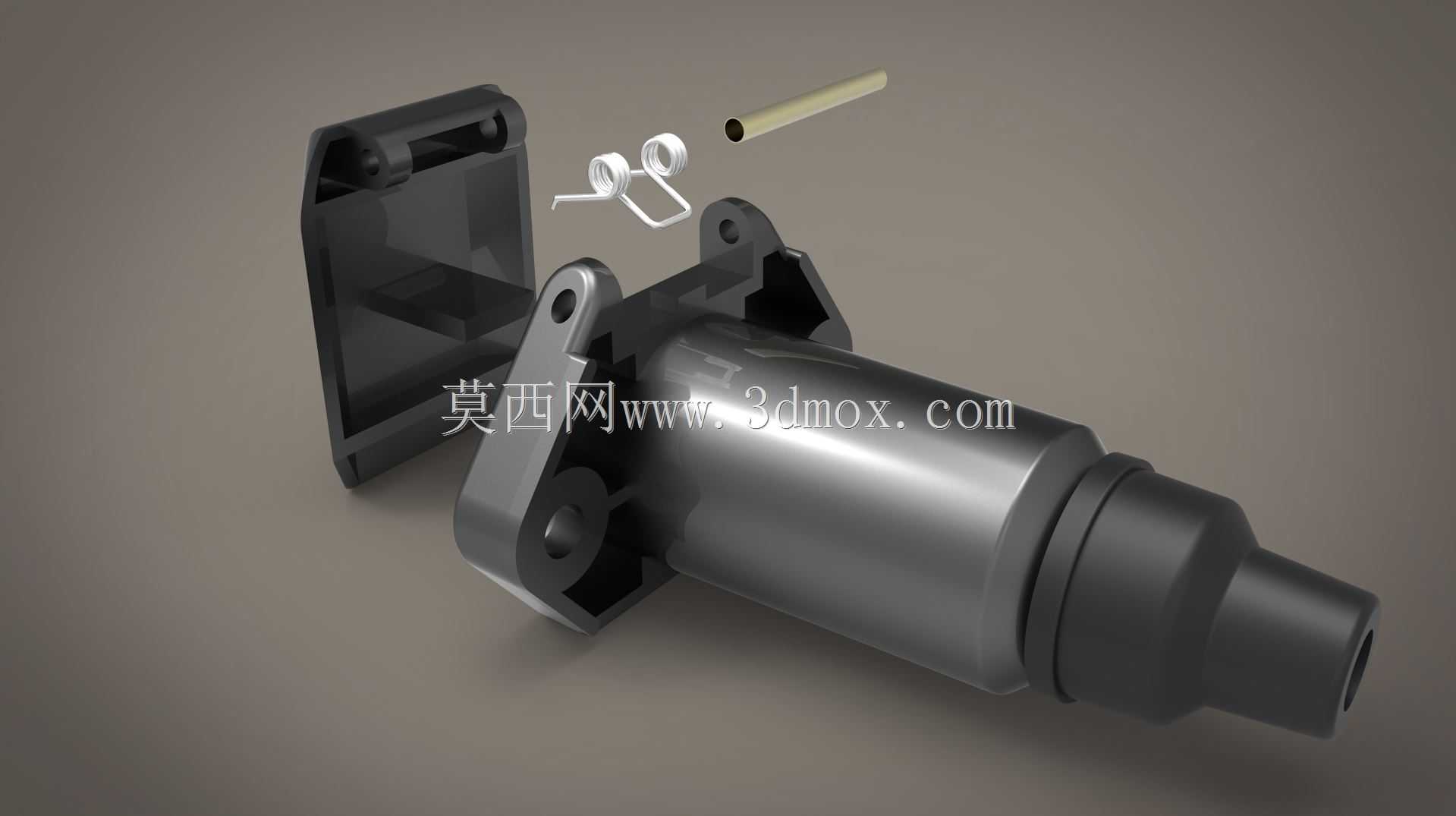

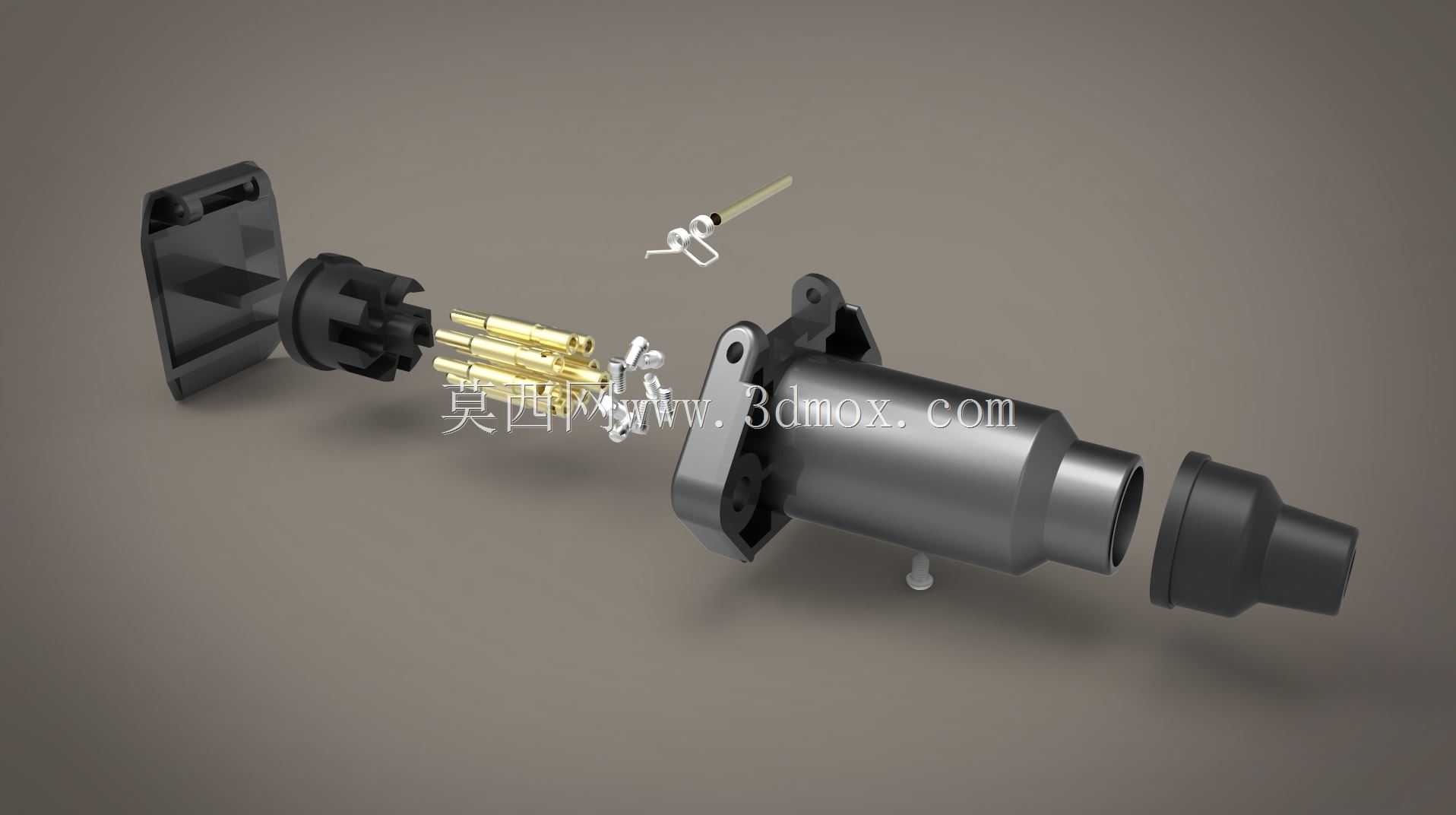

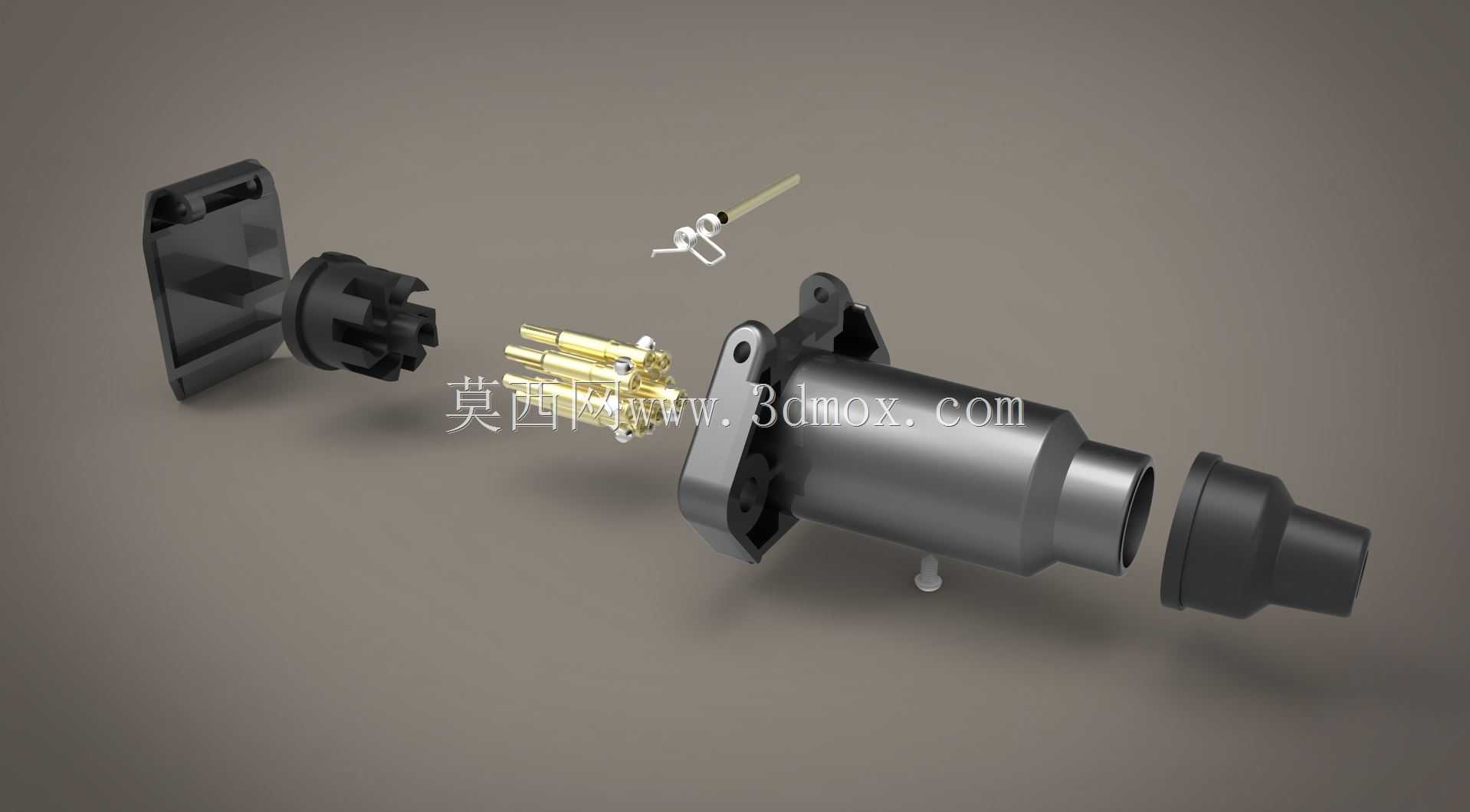

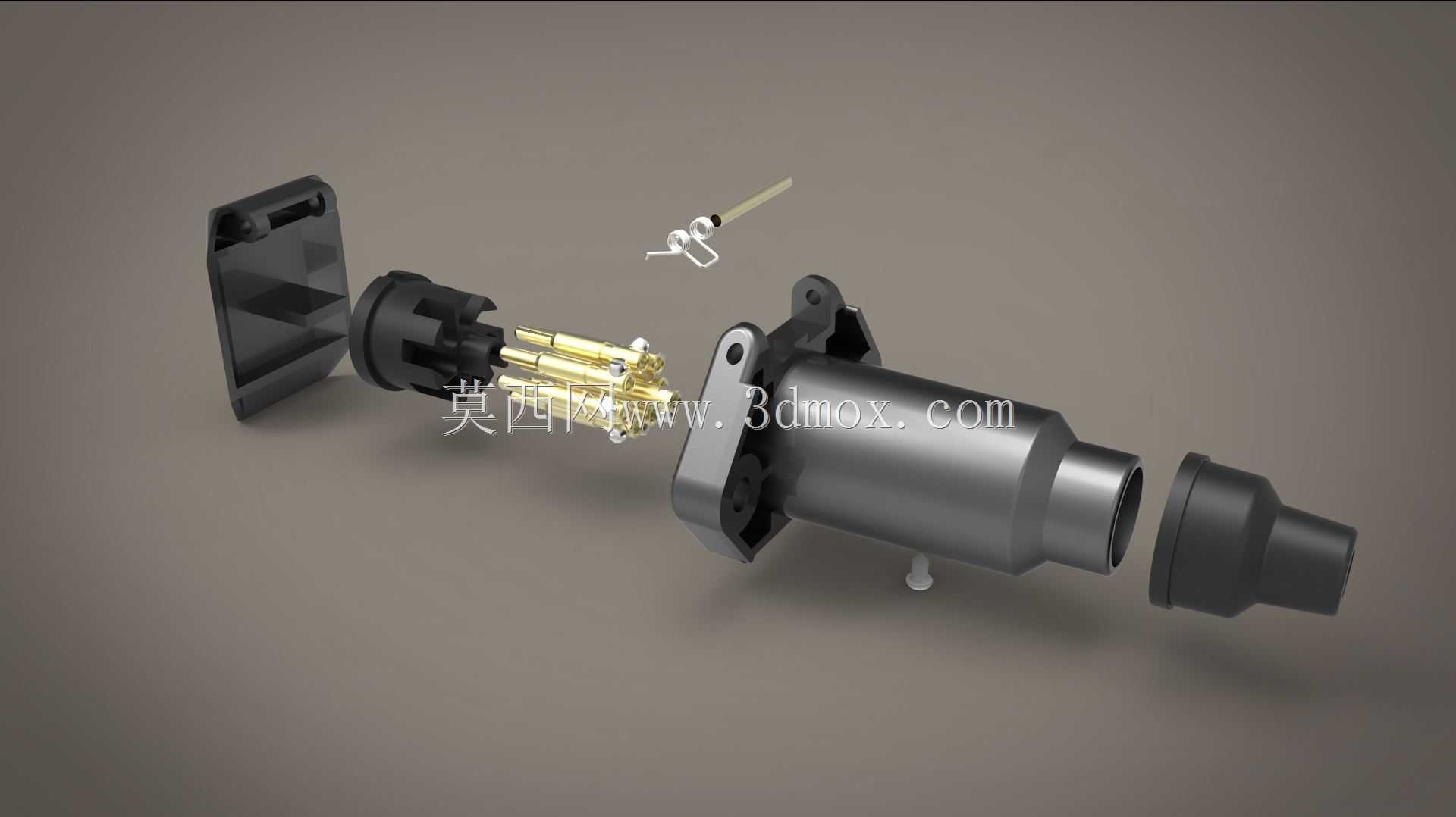

　　安装边界贴合现有拖车的预留安装空间，不会与周边的牵引臂、线束护套产生干涉。插头主体的出线端采用锥面缩径结构，能够与波纹线束护套紧密配合，线束从锥端穿入后可通过扎带或者防水格兰头固定，避免线束在车辆行驶过程中反复弯折导致线芯断裂，同时提升出线位置的密封性能。内部插针腔体采用阶梯式布局，不同功能的插针按照澳规拖车电气标准的引脚定义排布，插针之间设置绝缘隔筋，避免不同回路之间出现爬电、短路问题，插针接触端采用弹性接触结构，与对插端配合时能够保持稳定的接触压力，即使在颠簸路面行驶产生持续振动的工况下，也不会出现信号瞬断的问题。翻盖的铰接位置内置了扭簧结构，在卡扣解锁状态下翻盖能够自动弹开至最大开启角度，方便操作人员进行插接操作，

　　不需要手动扶持翻盖，提升户外接线操作的便利性。翻盖内侧设置了密封胶条的安装槽，闭合状态下胶条会被压紧在插头主体的上端面，形成一圈连续的密封面，满足户外涉水、扬尘工况下的防护要求。整个插头的外壳材质采用耐候性工程塑料，能够耐受-40℃到85℃的环境温度变化，长期暴露在紫外线照射下也不会出现脆化、开裂问题，适配户外复杂气候条件下的使用需求。从安装尺寸来看，插头主体的轴向长度控制在合理范围内，安装后不会突出拖车前端面过多，避免车辆转弯、倒车过程中插头与牵引车尾部发生碰撞，固定耳的厚度经过强度校核，能够承受常规插接操作的按压力度，以及行驶过程中线束拉扯带来的载荷，不会出现固定耳断裂的问题。在实际选型应用中，

　　这款插头可以直接替换澳规拖车上的同规格老化插头，不需要修改原有安装孔位和线束定义，维修替换效率较高，其结构设计充分考虑了拖挂车辆的实际使用工况，在防护性能、操作便利性、安装适配性上都做了针对性的优化，能够满足长期户外使用的可靠性要求。建模过程中对各个活动部件的配合间隙做了准确还原，铰接位置的销轴与孔的配合间隙、卡扣的锁止行程、翻盖的开启角度都按照实际产品的装配公差进行设定，能够直接用于结构验证、安装模拟以及相关配件的适配设计工作。
