七芯拖车连接插座结构设计

　　在挂车与牵引车的电气连接场景中，这类七芯连接插座承担着整车灯光信号、制动信号甚至辅助供电的传输职能，是拖挂类车辆上路行驶必不可少的安全部件。日常作业里，牵引车尾部的对应插头插入该插座后，就能把主车的转向、刹车、示宽、倒车等电信号传递到挂车端，避免拖挂行驶时后车信号缺失引发的追尾、刮擦事故，部分适配重载拖挂的款式还会预留常电引脚，给挂车上的附属用电设备供电。

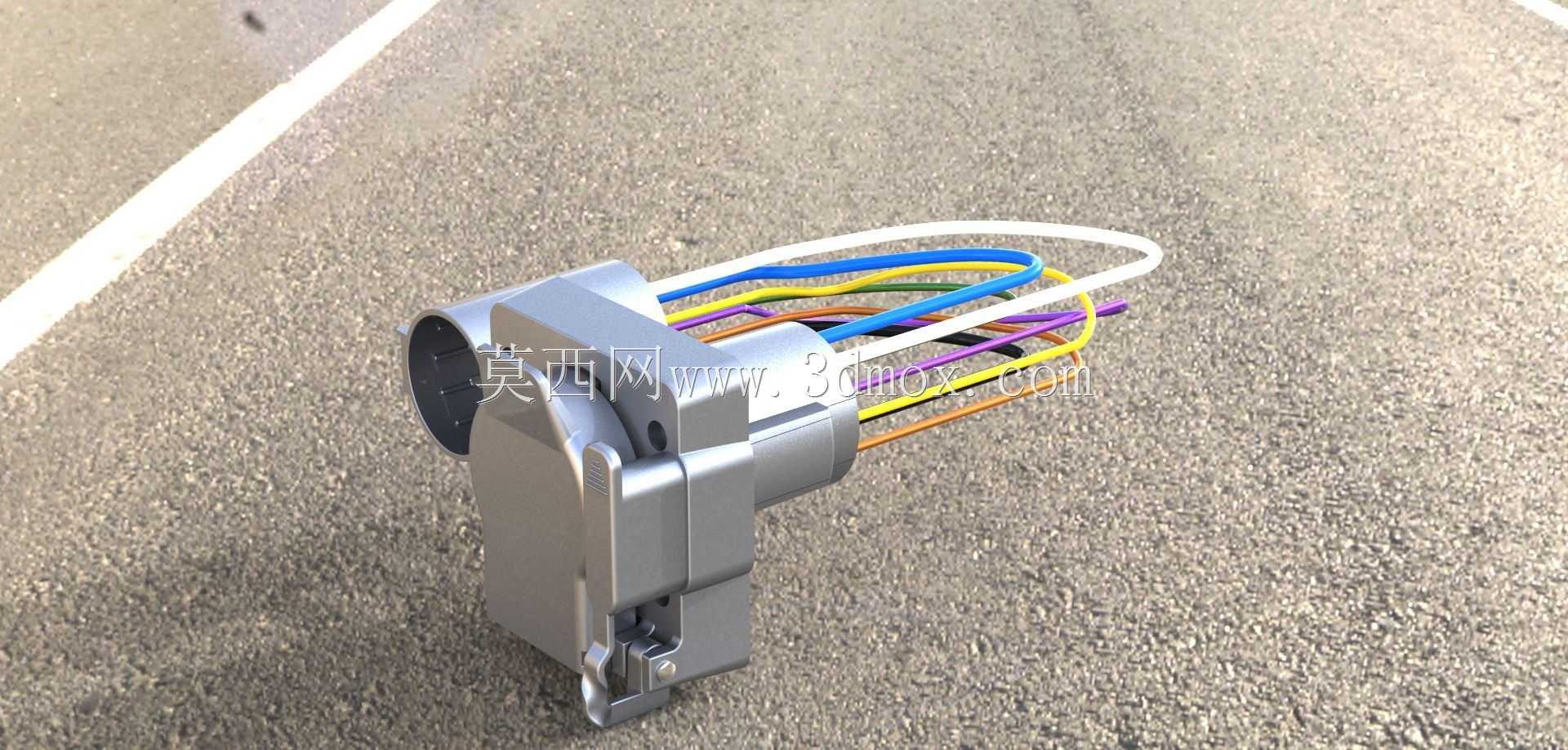

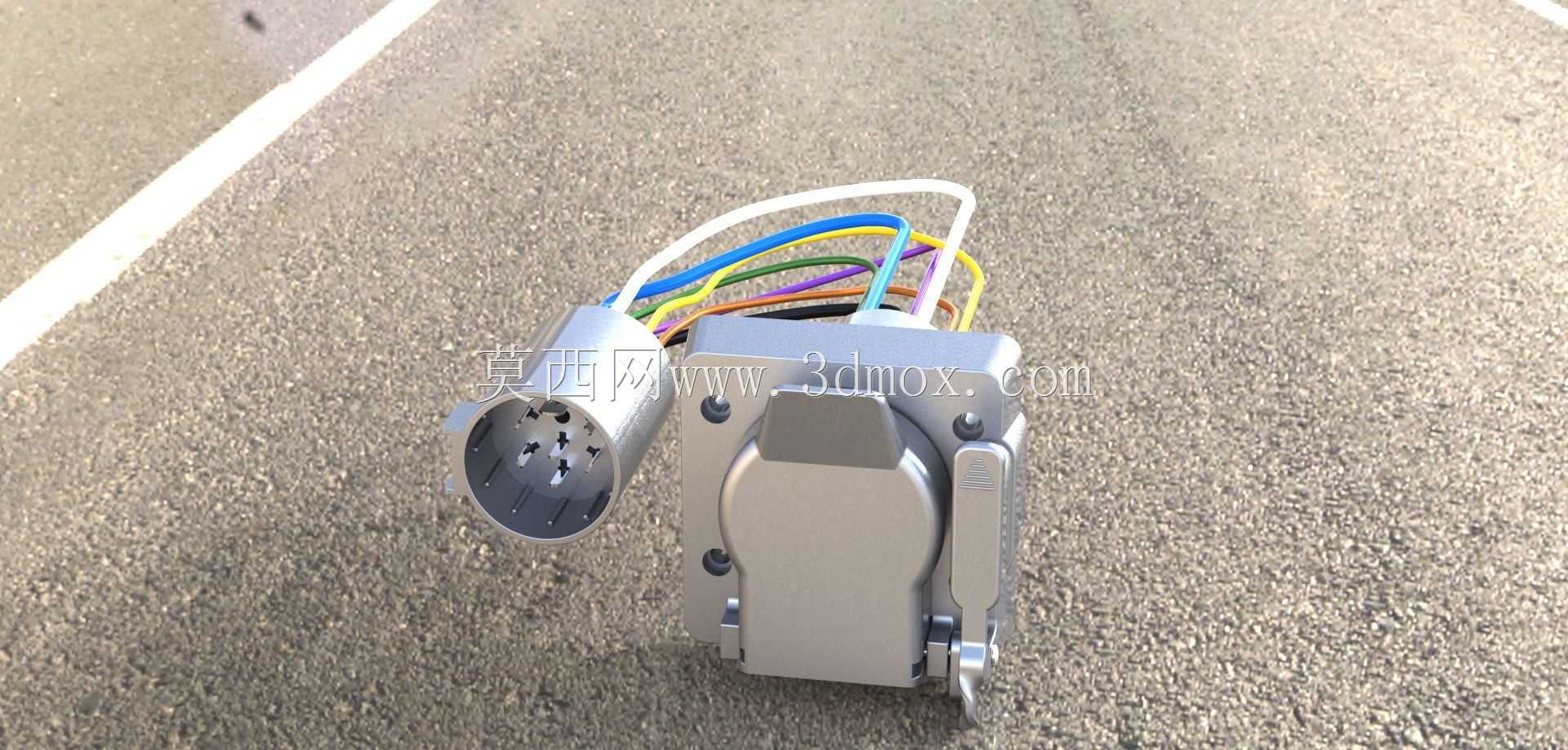

　　从结构设计逻辑来看，这款插座采用金属压铸壳体作为主体，外壳做了圆弧过渡处理，没有尖锐的棱角凸起，既避免安装时划伤操作人员，也能减少车辆行驶过程中泥水、砂石对壳体的冲击磨损。插座的插合端设置了带弹簧复位的防尘盖板，未插合状态下盖板会自动遮盖插孔区域，阻挡道路扬尘、雨水侵入内部导电端子，降低接触不良、短路的故障概率；侧面设置的弹性锁扣结构，在插头插入到位后会自动卡合插头的限位槽，车辆行驶在颠簸路面时也不会出现插头松脱的情况，拔插时只需按压锁扣即可解锁，操作力度经过适配，戴劳保手套也能顺利完成操作。

　　内部的导电端子采用圆周排布方式，七个引脚分别对应不同的信号回路，引脚之间设置了绝缘隔筋，避免不同回路之间出现爬电、短路问题，每个引脚的尾部都预留了线束压接位，适配不同线径的多色汽车线束，装配时可以通过线色快速区分回路，减少接线错误的概率。壳体背部的出线位置做了防水胶圈的安装槽位，线束穿入后通过压紧胶圈实现出线端的密封，满足户外雨天行驶的防护要求。

　　安装边界方面，这款插座的背部设置了两个对称的固定安装孔，孔位间距符合主流拖挂车辆的通用安装尺寸，既可以直接固定在牵引车尾部的金属安装支架上，也能适配改装车型的自制安装板，安装面做了平整处理，固定后不会出现歪斜晃动的情况。插座整体的突出高度控制在合理范围内，不会超出车辆尾部的防撞梁外沿，倒车时即使碰到低矮障碍物也不会直接磕碰插座主体，减少意外损坏的概率。

　　实际选型适配时，需要注意该插座的引脚定义匹配对应车型的线路规范，接线时要保证每个端子压接牢固，线束外预留适当的弯曲余量，避免车辆行驶过程中线束拉扯导致端子脱落；日常维护时只需定期检查插孔内是否有氧化锈蚀、杂物堆积，清理后涂抹少量导电脂即可保证接触可靠性，金属壳体的接地引脚要可靠连接车身搭铁，避免静电积累或者线路漏电时引发安全隐患。这类连接插座的结构经过多轮道路工况验证，能够适应-40℃到85℃的工作环境温度，在盐碱、高湿等特殊使用场景下也能保持稳定的连接性能，不会因为环境腐蚀导致信号传输中断。
