新能源车辆直流充电连接枪头结构设计

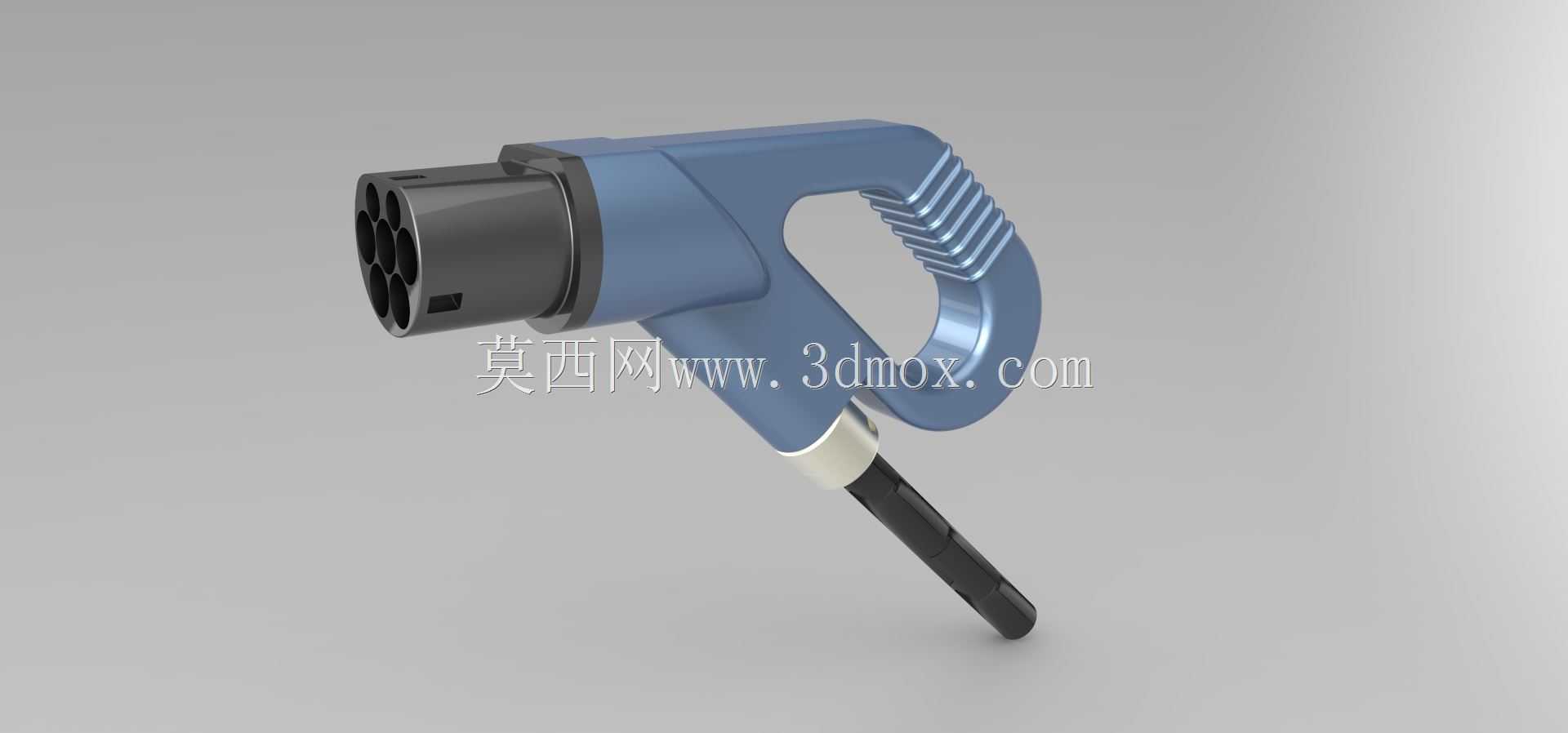

　　这款充电连接枪头的三维结构，是面向新能源乘用车、商用车直流快充场景开发的接插部件，日常应用在公共快充站、私人充电桩、换电站补能工位等场景，是车辆与供电端实现电能传输、信号交互的核心物理载体。从实际使用场景出发，枪头的握持区域做了环形镂空的握柄设计，这个结构不是单纯的造型装饰，实际是为了匹配操作人员单手握持插拔的施力习惯，操作人员插拔时四指可自然穿入镂空区域，发力方向与枪头插拔轴线重合，能减少偏载力对插针护套的磨损，同时握柄外侧的多道平行防滑棱，在操作人员戴劳保手套、手部沾有少量雨水或灰尘的情况下，依然能提供足够的摩擦阻力，避免插拔过程中打滑脱手。枪头前端的插合端采用多芯同轴布局，中心区域为大截面功率传输插针，周边环形分布信号通信、

　　接地、确认引脚，不同引脚的长度做了差异化设计，接地引脚长度超出功率引脚2mm左右，插合过程中接地端先接触导通，拔离时接地端最后断开，从结构层面避免带电插拔产生的拉弧风险，符合车用高压接插件的安全设计逻辑。插合端外侧的黑色护套采用耐候性工程塑料材质，表面做了哑光磨砂处理，既可以在插合时与车辆端插座的导向槽配合实现盲插定位，也能在长期户外使用时抵御紫外线老化、轻微剐蹭与常见油污腐蚀。枪身主体的蓝色壳体采用分体式卡扣加超声焊接的装配结构，内部预留了线缆固定的锥型锁紧位，尾部出线位置做了渐变缩径的橡胶防护套，能承受线缆侧180度反复弯折不出现护套开裂，适配不同线径的快充线缆装配需求。从安装边界来看，

　　枪头插合端的外径尺寸匹配国标直流充电插座的配合公差，插合深度控制在标准要求的范围内，握柄区域的最大外轮廓尺寸保证操作人员握持时手部与车辆充电口盖板之间留有足够间隙，不会出现插合到位后手部被盖板挤压的情况。枪头的整体重心设计在握柄中心位置，单手握持时不会出现前端下坠的情况，长时间举持操作也不易产生疲劳。内部的插针固定座采用阻燃级绝缘材质，相邻插针之间的爬电距离满足高压电气间隙要求，即使在高湿、凝露的使用环境下，也不会出现引脚间击穿漏电的问题。枪头侧面没有多余的凸起结构，插合后与车辆侧充电口的贴合面缝隙均匀，能满足IP54级别的防护要求，雨天户外使用时雨水不会顺着缝隙渗入插合端面。在结构细节上，插合端的端面做了微小的倒角导向，

　　即使操作人员插合时存在少量角度偏差，也能顺着倒角滑入插座导向槽，不需要反复调整对位角度，提升补能操作的效率。握柄的镂空区域内侧做了圆弧过渡，没有尖锐棱角，握持时不会硌手，即使长时间反复插拔操作，也不会对操作人员手掌造成压痕。尾部的线缆防护套与枪身主体的衔接位置做了环形凸台结构，既可以提升防护套与壳体的连接强度，避免拉扯线缆时防护套脱落，也能在防护套出现老化破损时快速更换，不需要拆解整个枪身壳体。
