拖车连接用多芯电气插接插头结构设计

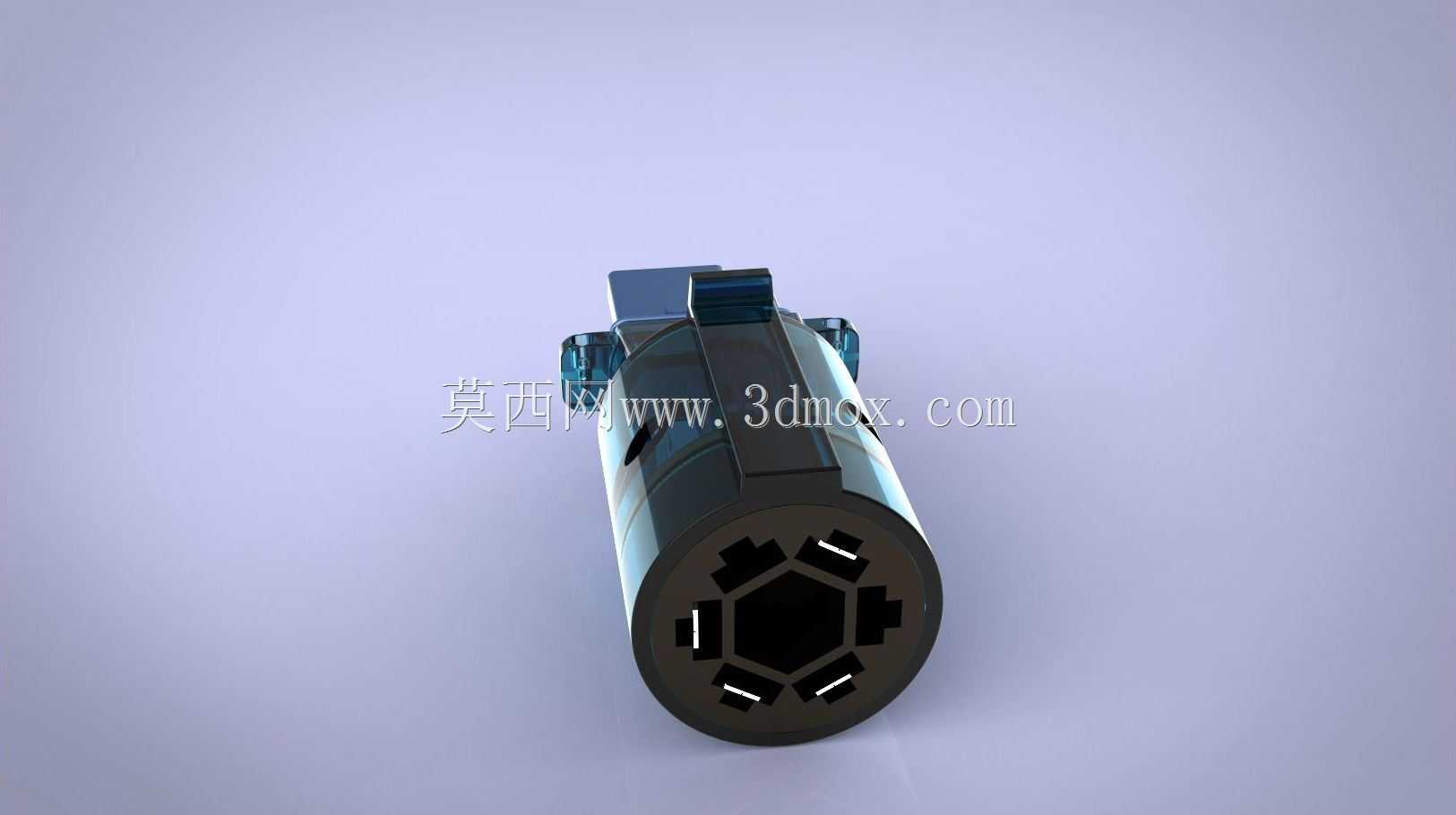

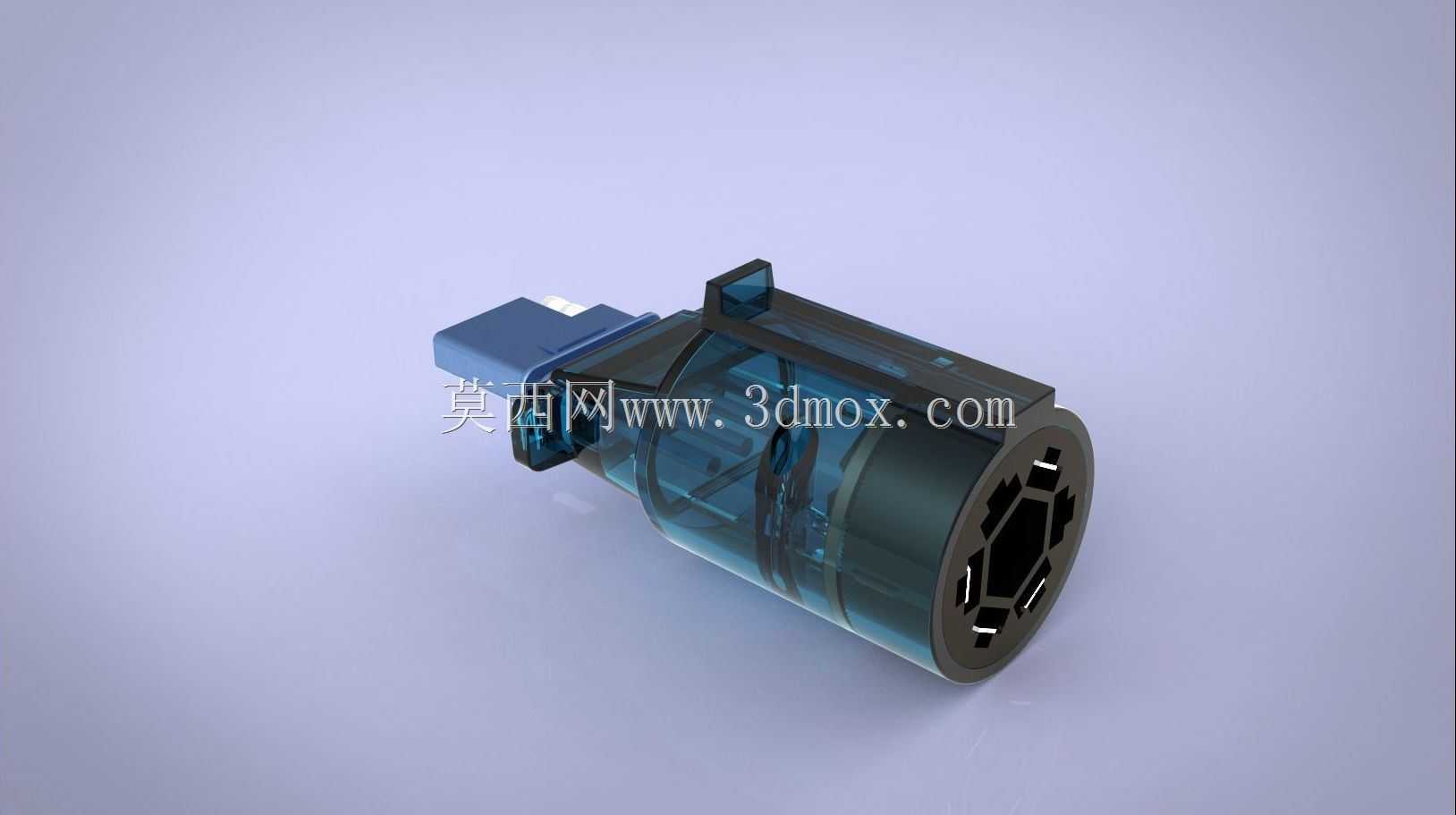

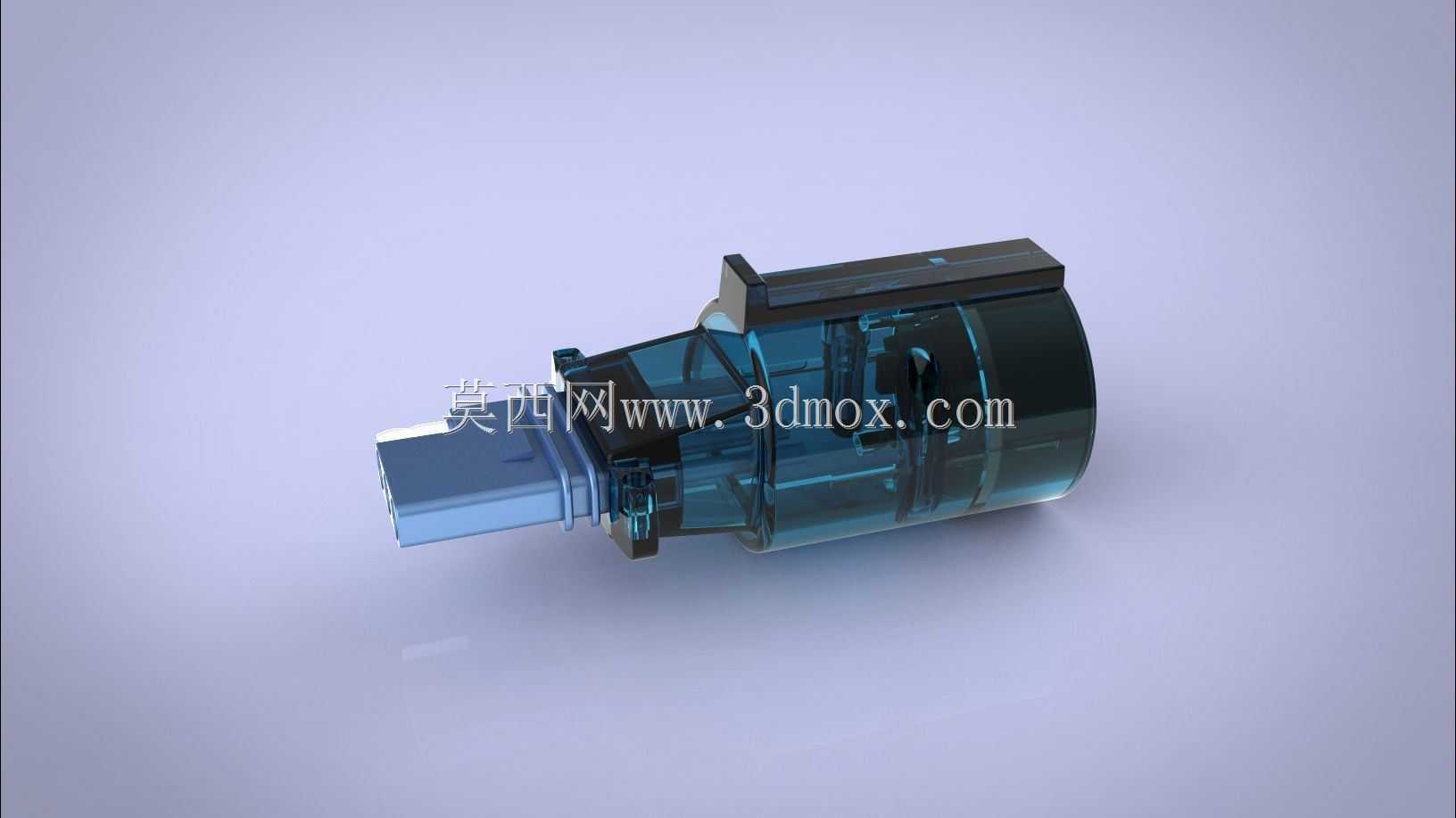

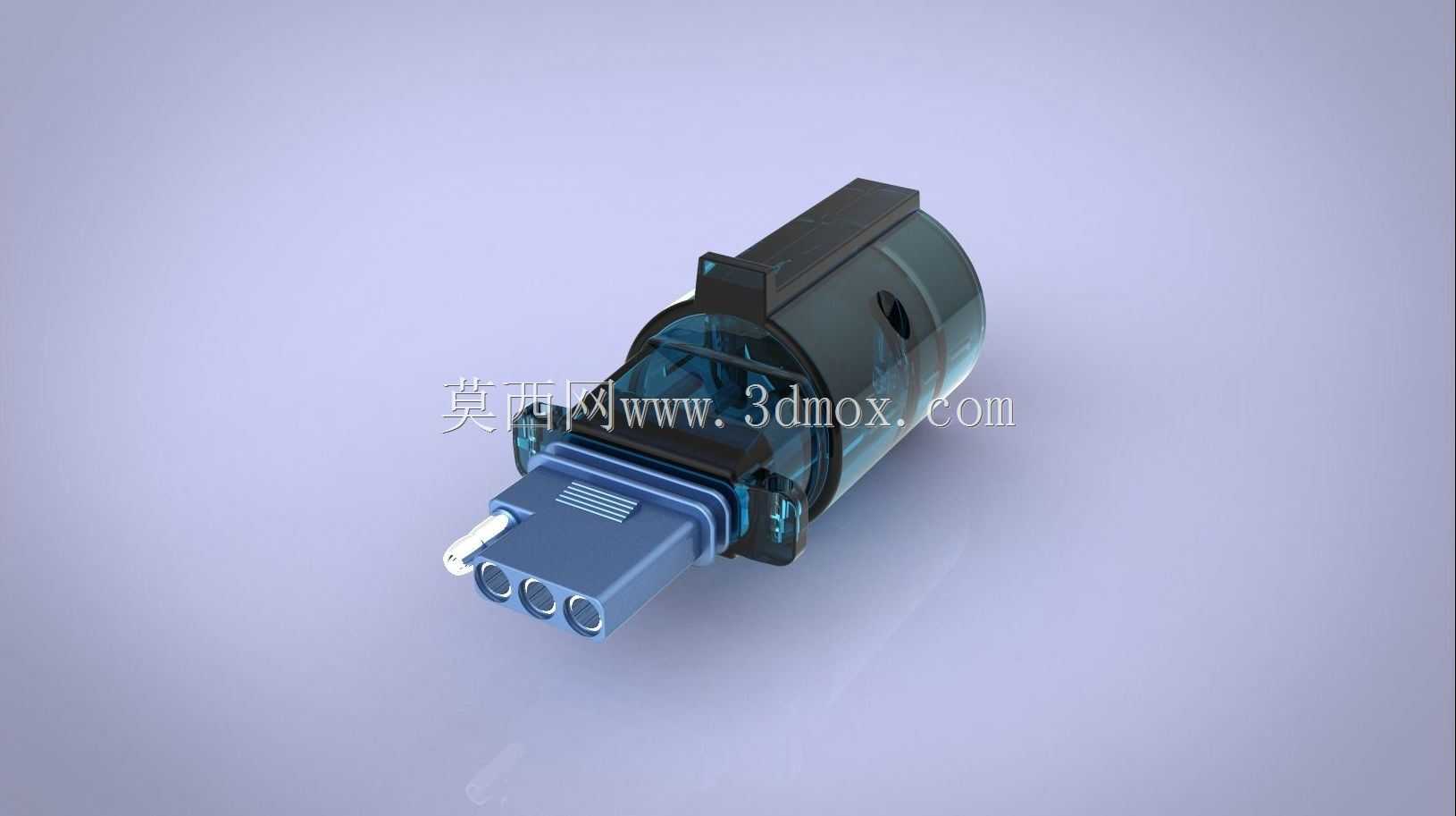

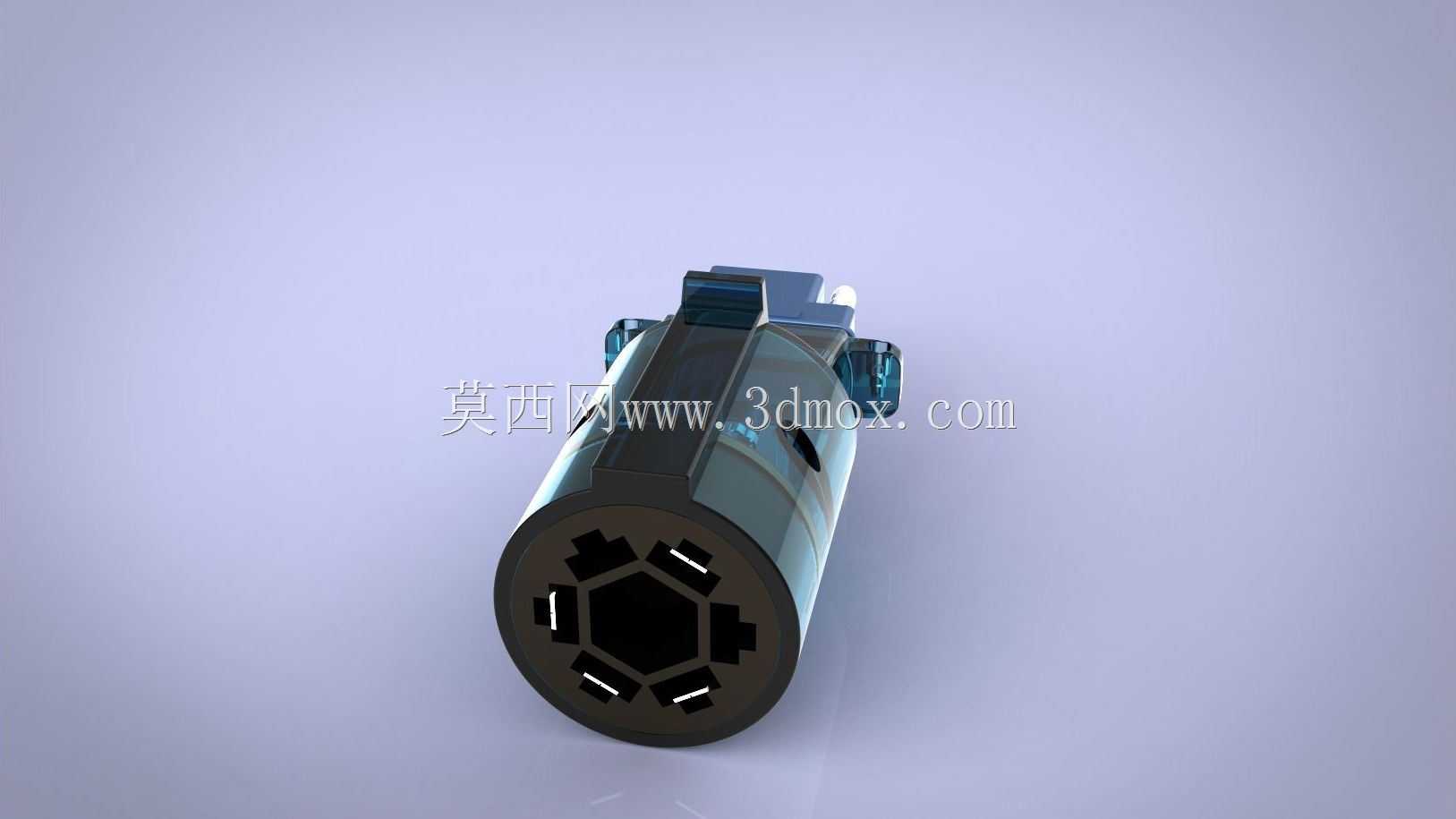

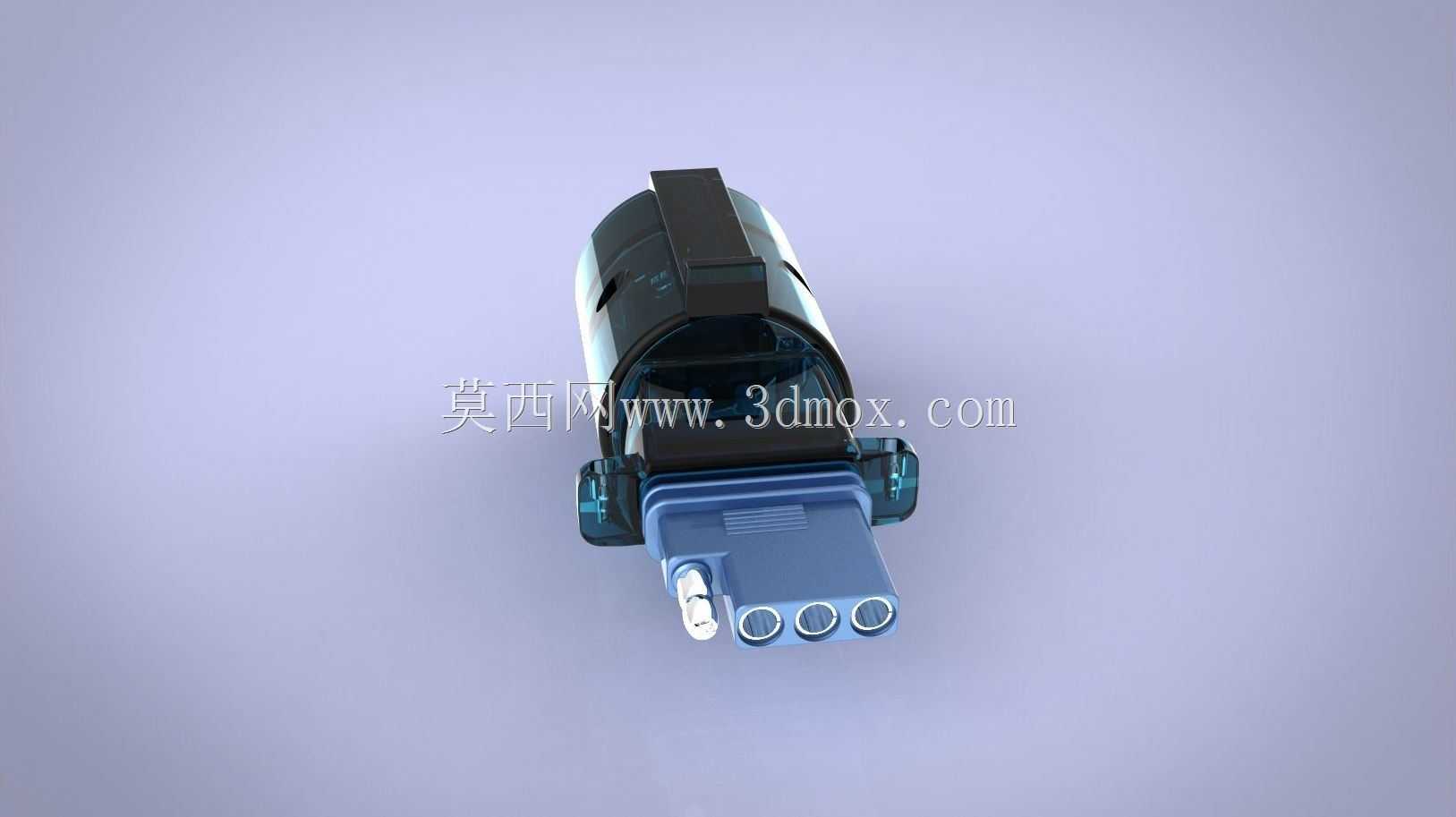

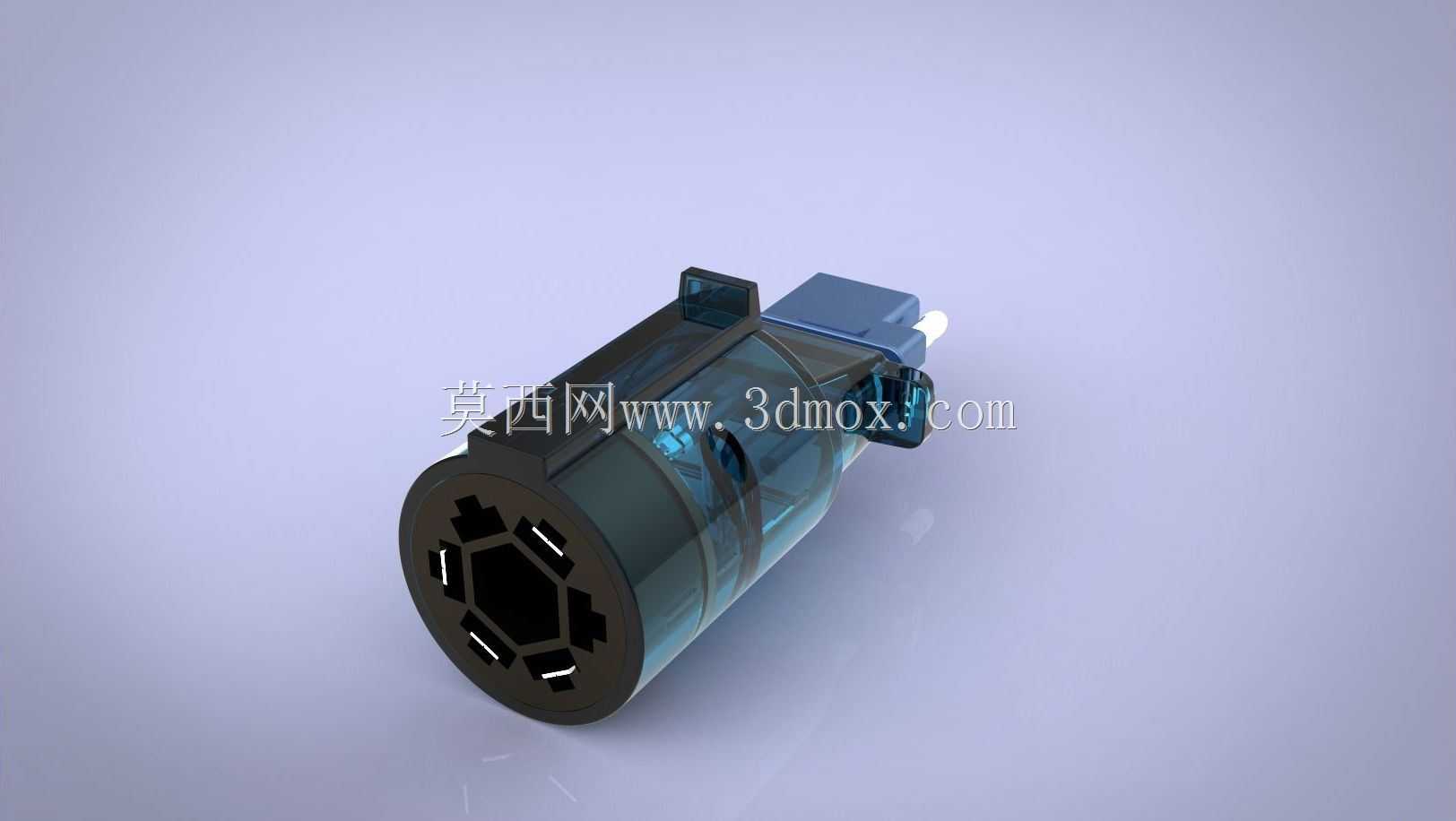

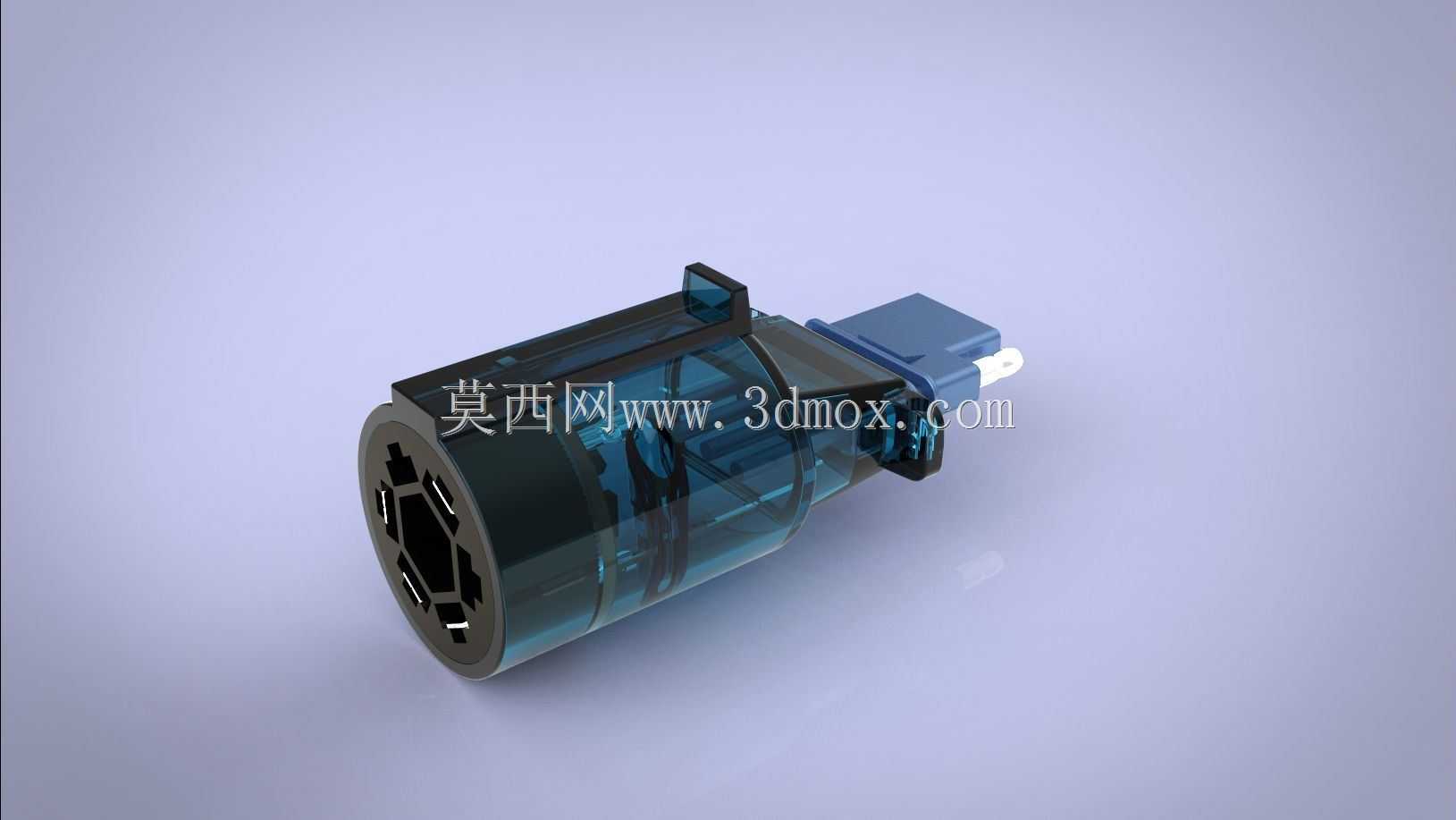

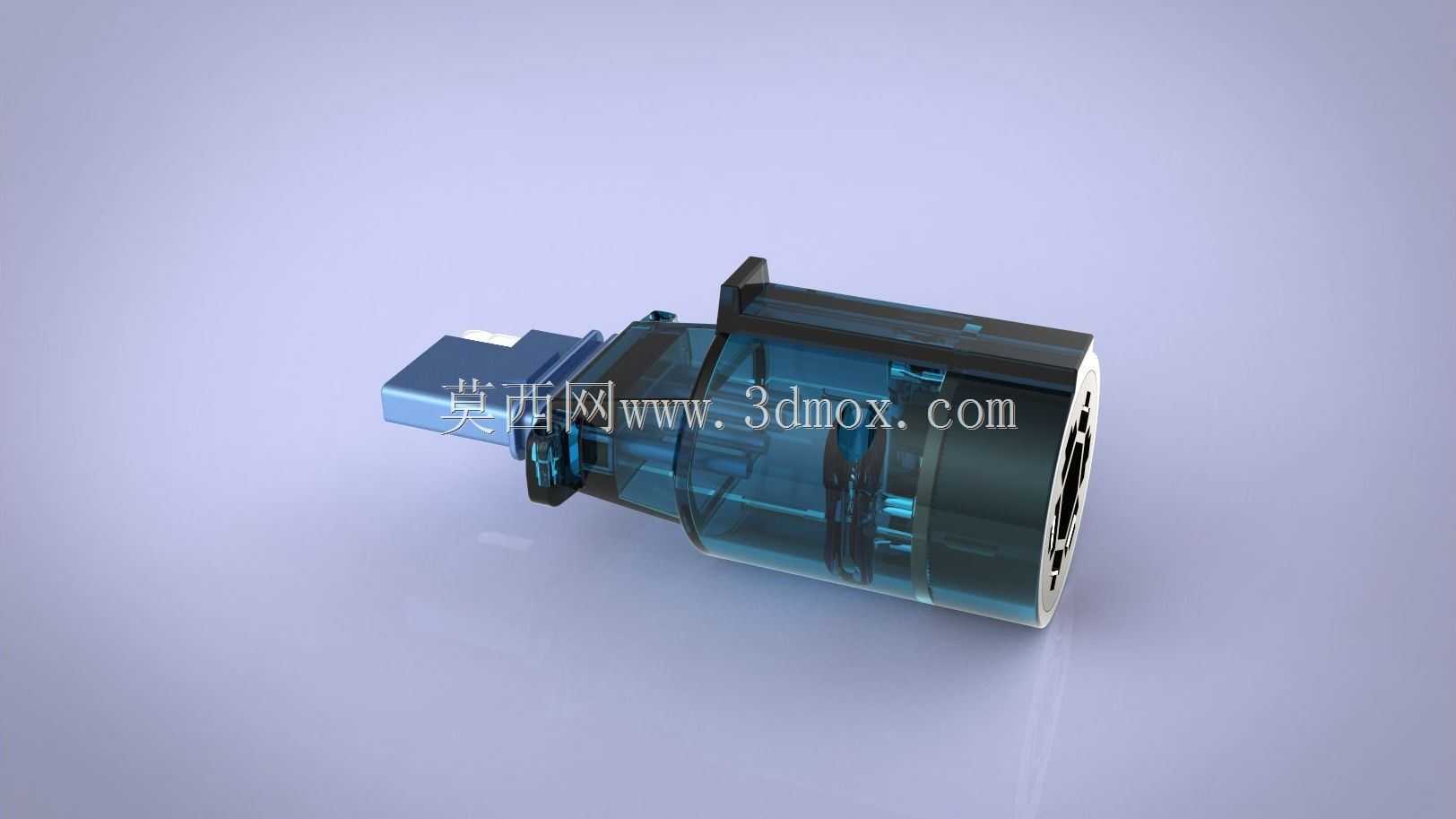

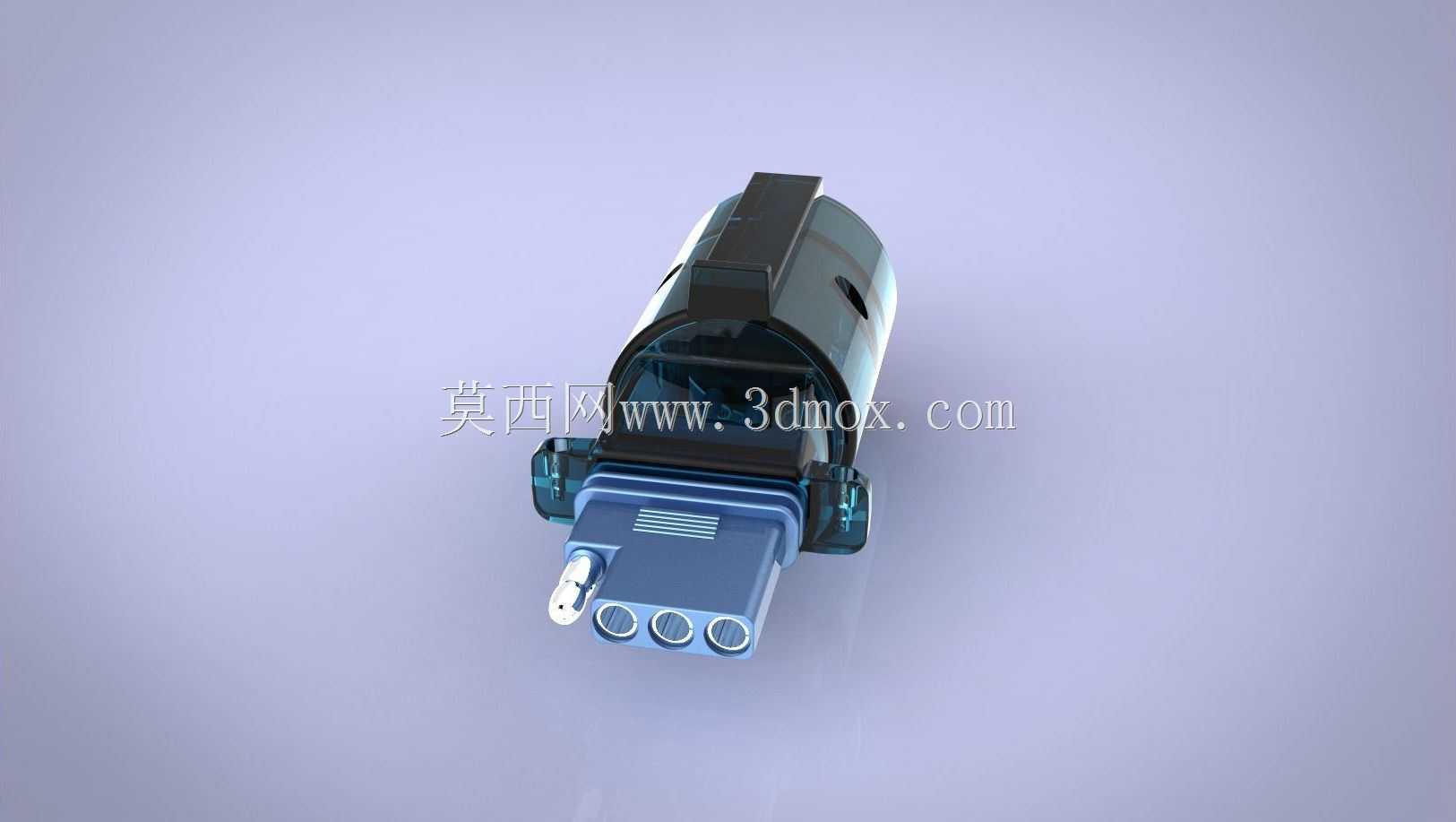

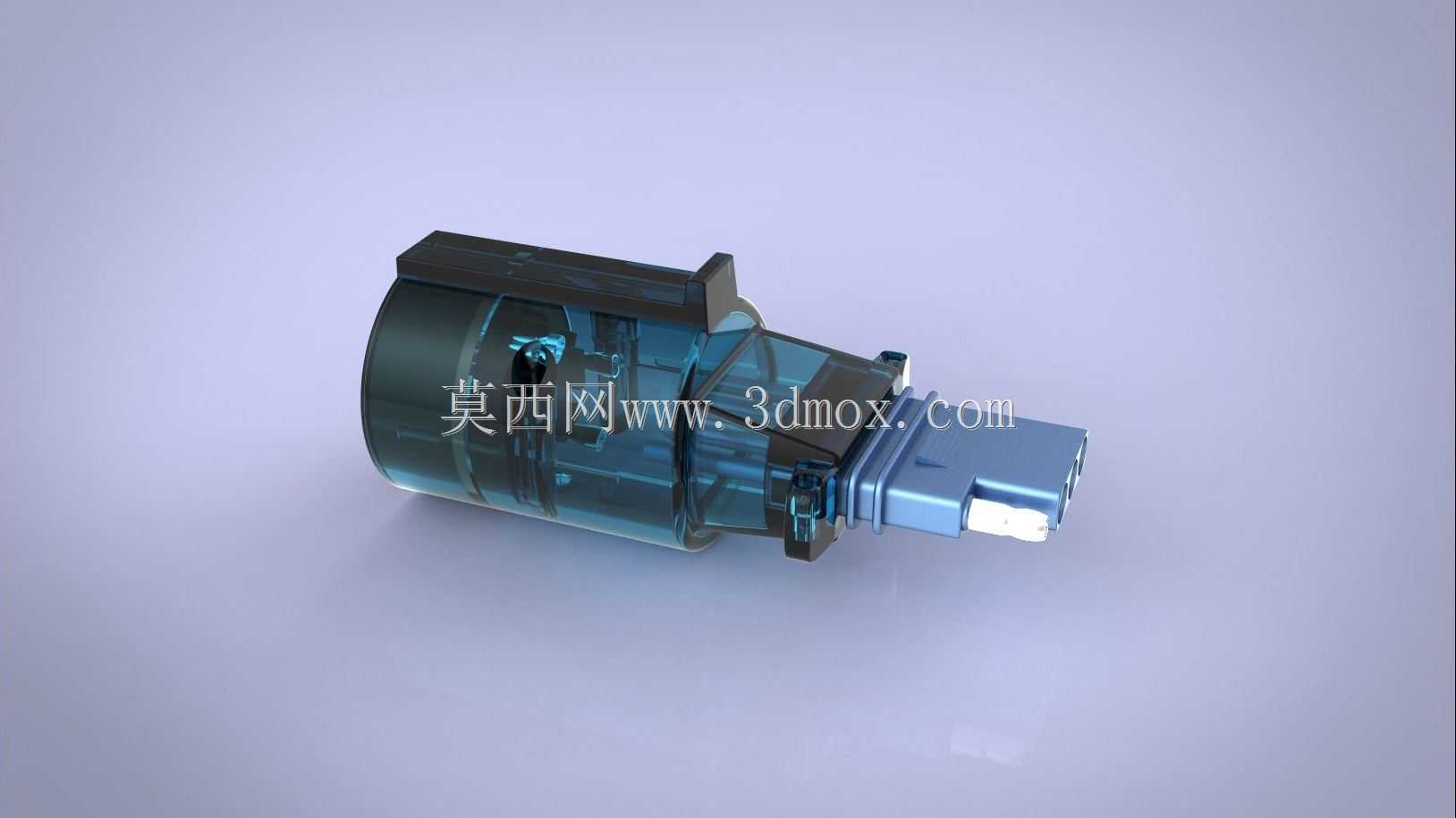

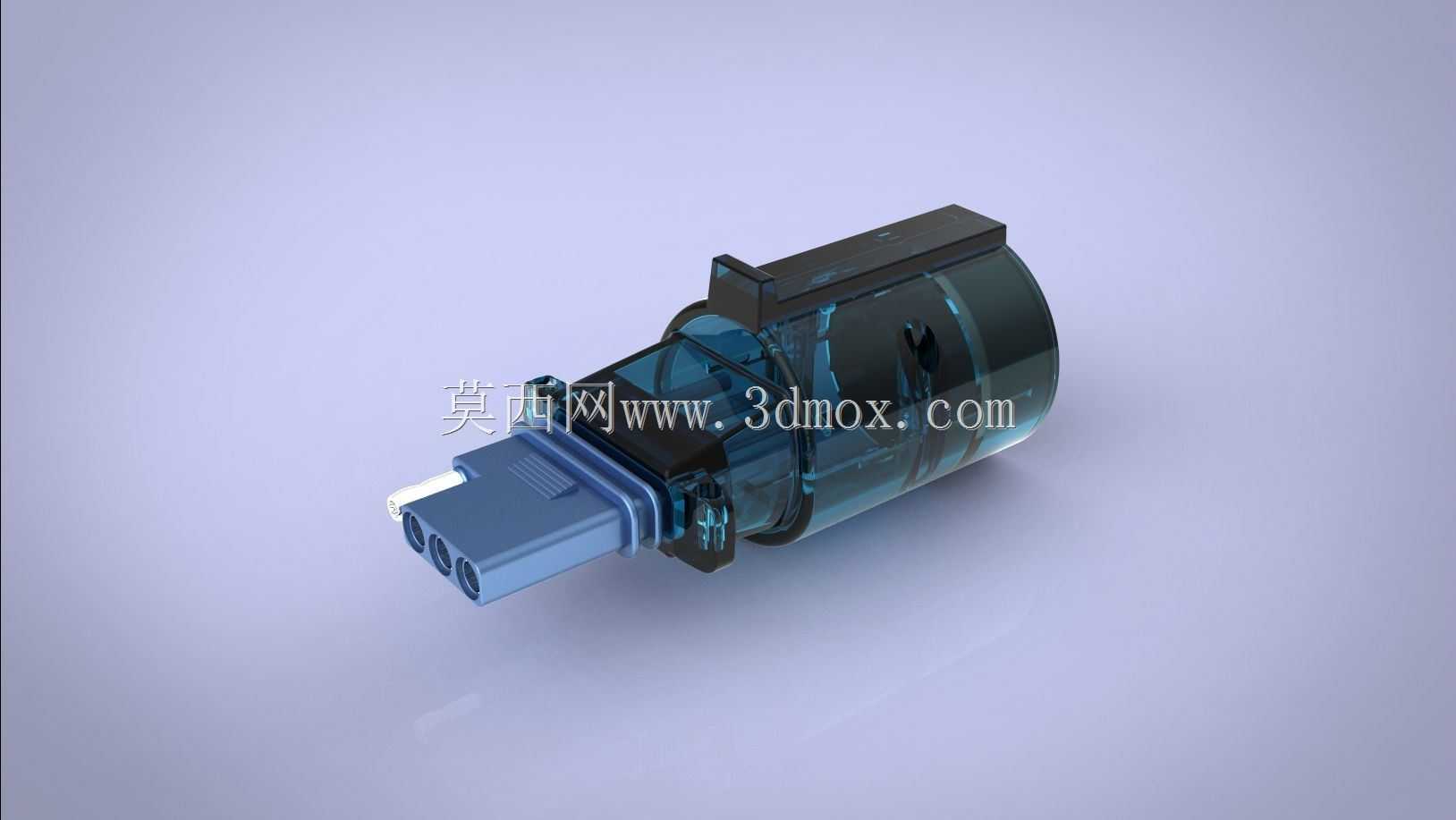

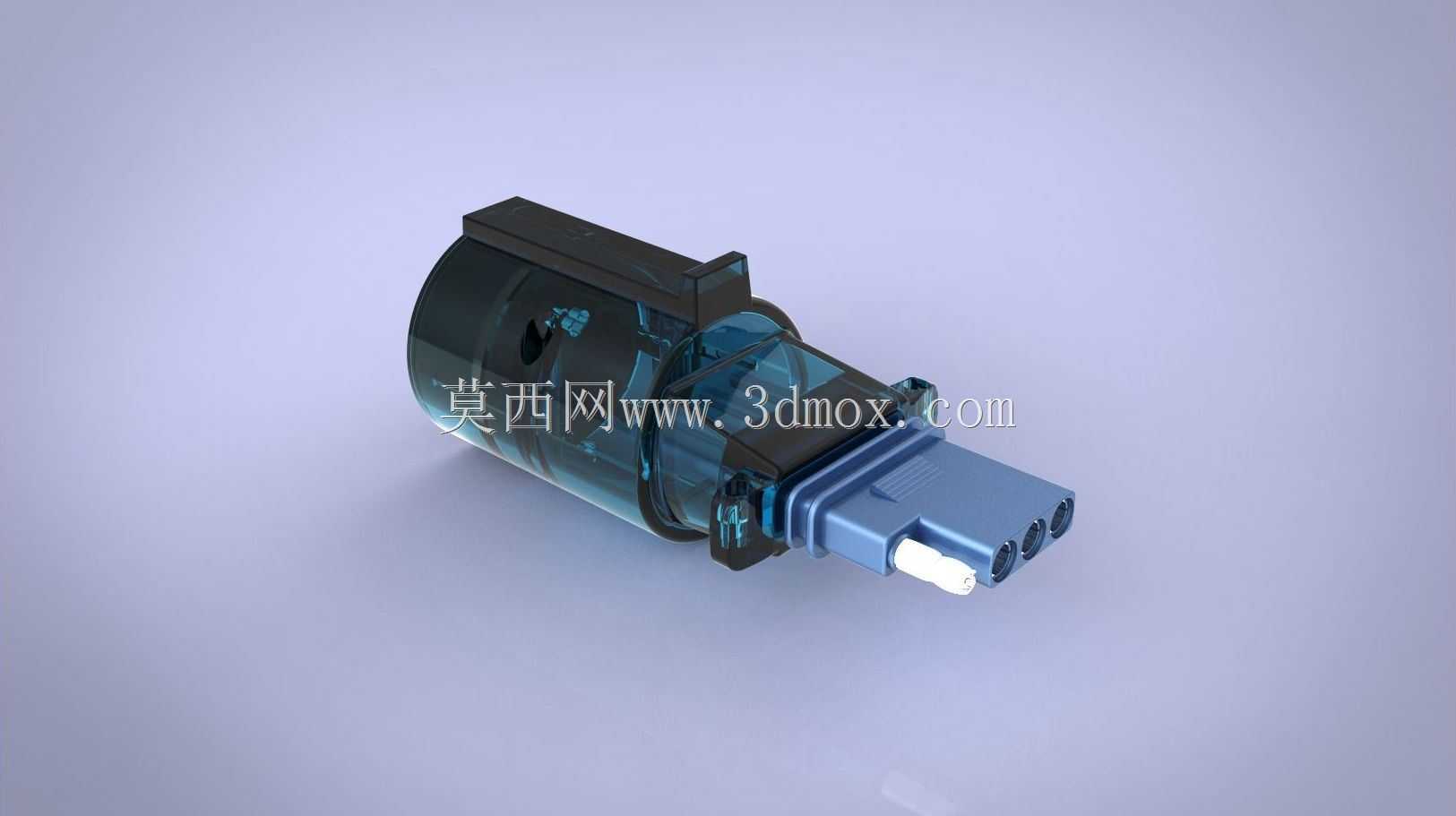

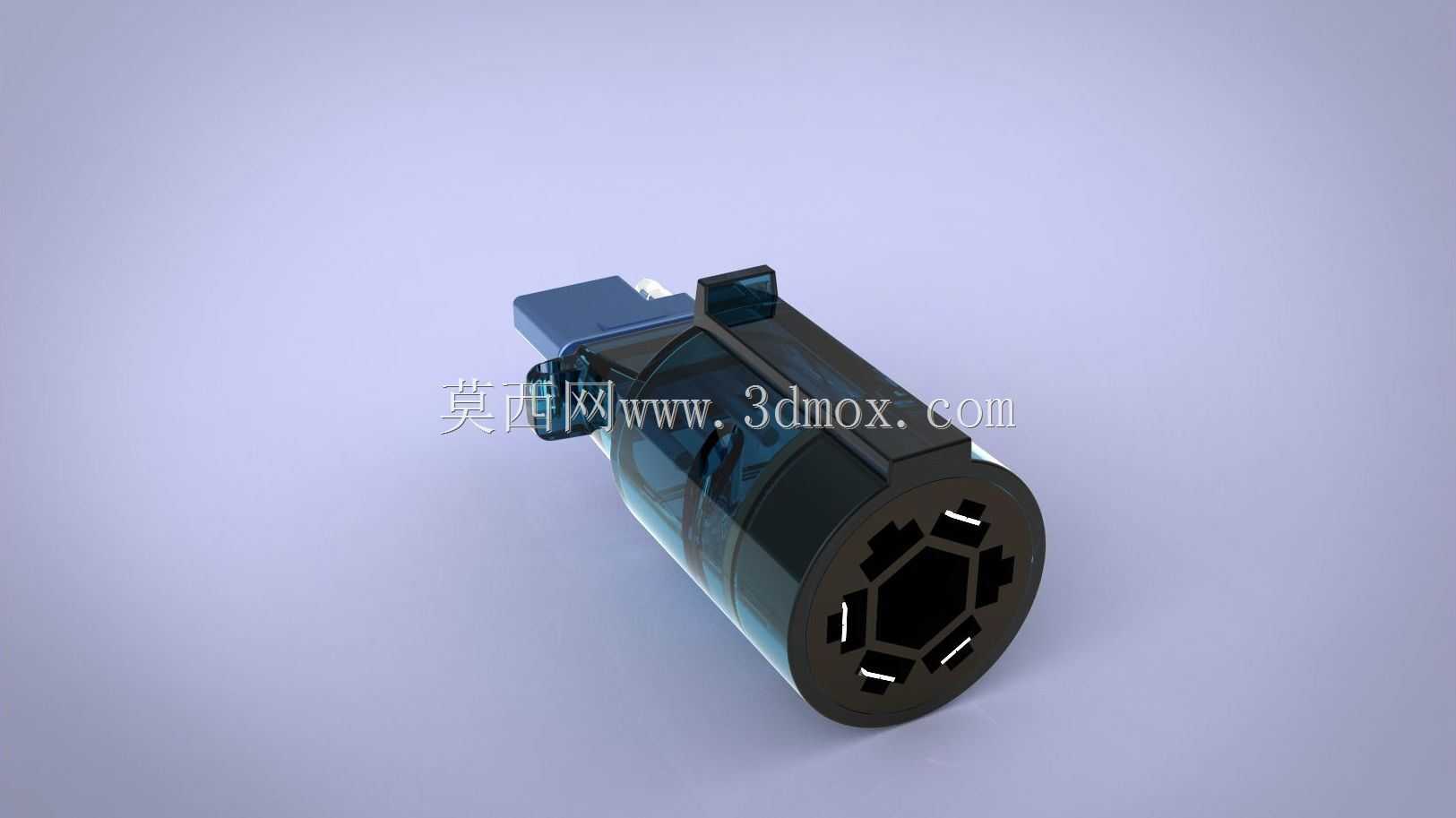

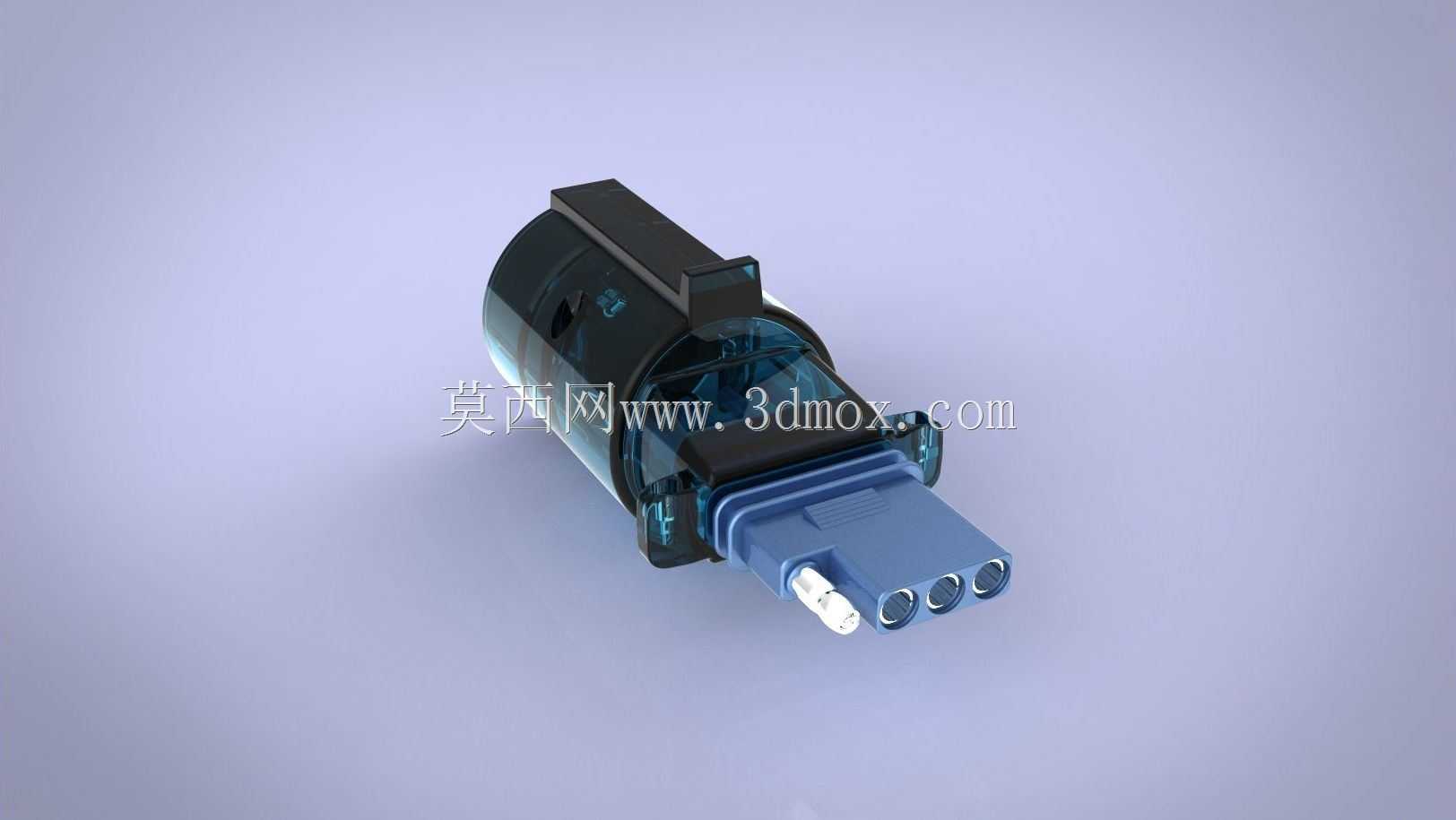

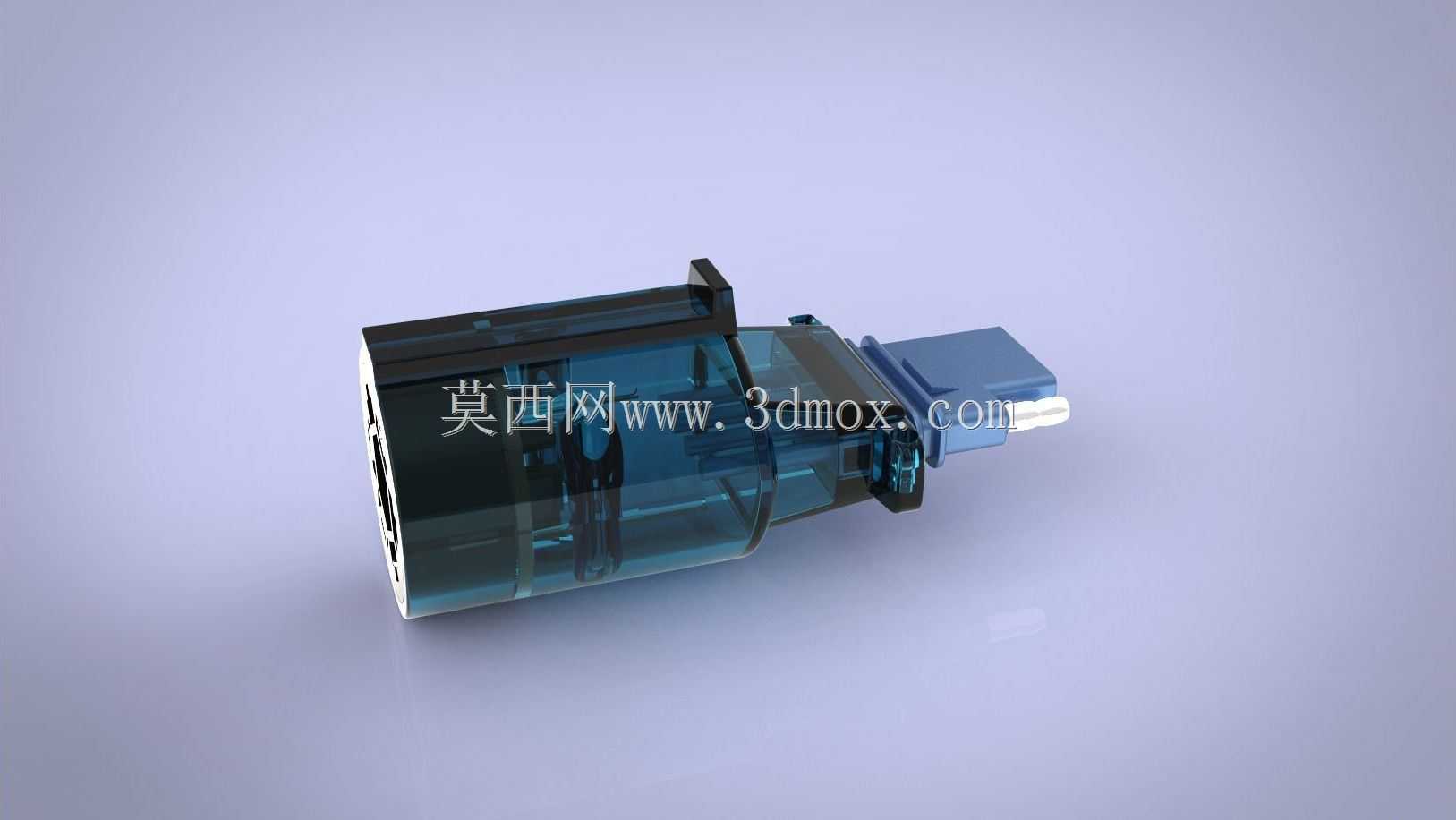

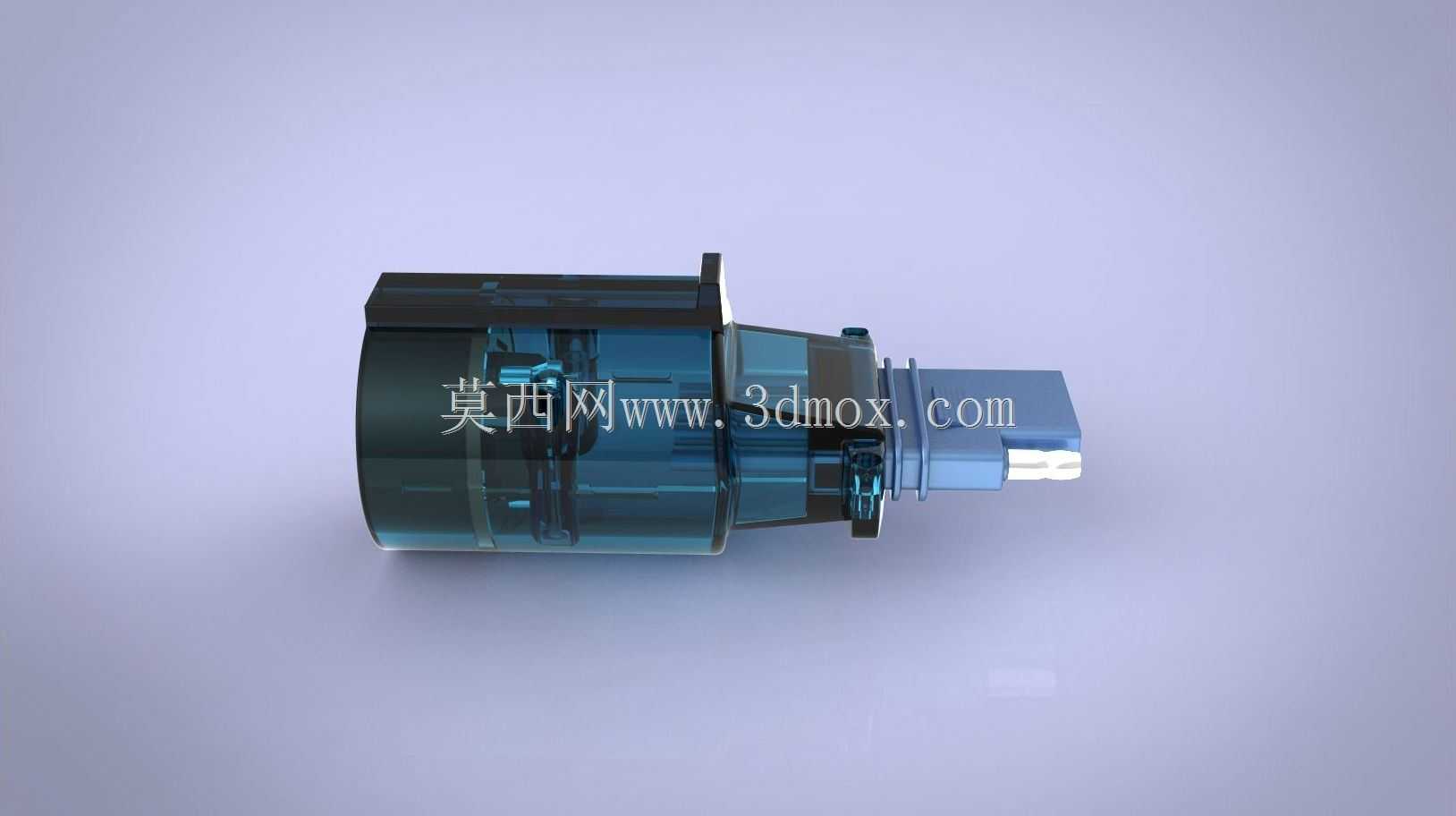

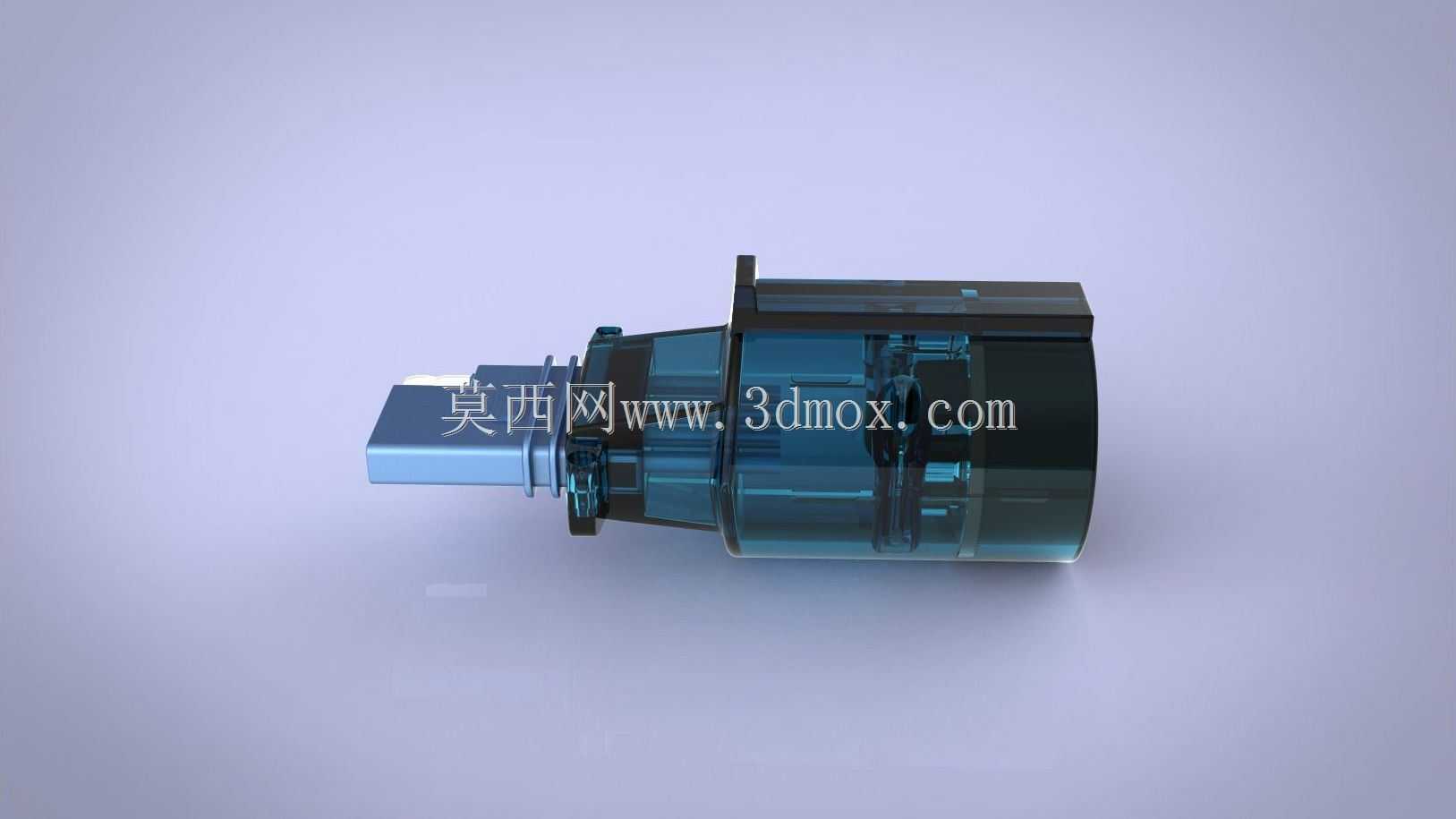

　　在商用挂车、旅居房车、农用拖挂设备的跨车电气回路搭建场景中，拖车连接插头是实现主车与拖挂单元之间灯光信号、制动信号、辅助供电回路稳定连通的核心部件，其结构可靠性直接决定拖挂行驶过程中的信号传输稳定性，一旦出现接触不良、插接松脱、密封失效等问题，极易引发转向信号丢失、制动灯不亮等行车安全隐患。这款多芯拖车连接插头在结构设计上充分考虑了户外作业的复杂工况，整体采用柱式插接主体搭配侧向锁止卡扣的布局，插接端设置多组同轴导电插芯，分别对应左右转向、行车制动、示宽灯、接地回路以及辅助供电等不同功能的电气通路，插芯外围设置阶梯式密封胶圈安装位，装配完成后可与对接插座的密封面紧密贴合，阻挡雨水、扬尘进入插接腔体内部，避免导电部位出现氧化、

　　短路等故障。插头尾部采用锥度收束的线束防护结构，可适配不同线径的多芯拖挂线束，线束穿入后通过尾部的压合密封套与插头主体紧固，既可以缓冲车辆行驶过程中线束摆动带来的拉扯应力，避免线芯与插芯的连接部位出现疲劳断裂，也能从尾部阻断液体、杂质进入插头内部。侧向设置的弹性锁止卡扣在插头与插座完全插接到位后会自动卡入插座的锁止槽内，车辆行驶过程中产生的振动不会导致插头意外松脱，需要分离时只需按压卡扣解锁部位即可顺利拔出，操作力度经过反复调校，既不会出现锁止过紧难以拆卸的问题，也不会因为锁止力不足导致行驶中脱开。从安装边界来看，这款插头的主体外径适配行业通用的拖车插座安装孔径，插接深度符合主流拖挂车辆的电气接口标准，

　　不需要对现有车辆的安装位进行额外改造即可直接替换使用，插头外壳采用耐候性工程塑料材质，可承受-40℃到85℃的环境温度变化，长期暴露在紫外线照射、泥水飞溅的工况下也不会出现壳体脆化、开裂的问题。插芯部位采用铜基镀银导电材质，接触电阻低，大电流通过时的温升控制在安全范围内，可满足拖挂车辆制动回路、辅助供电回路的载流需求，插芯之间设置绝缘隔离筋，避免不同回路之间出现爬电、击穿的问题。在实际装配过程中，线束与插芯的连接采用压接工艺，相比传统的焊接工艺，压接连接的抗振动疲劳性能更优，适合拖挂车辆长期行驶在非铺装路面的振动工况，压接完成后每个插芯的位置都有对应的定位卡槽，装配时不会出现插芯错位、插针弯曲的问题，降低了现场装配的出错概率。

　　插头的外表面设置防滑纹理，操作人员佩戴劳保手套时也能顺利完成插接、拔出操作，不需要借助额外工具。考虑到拖挂车辆在倒车、越野场景下可能出现的小角度拉扯，插头与线束连接的部位设置了应力释放缓冲区，当线束受到侧向拉扯力时，缓冲区的弹性结构可以吸收部分形变，避免应力直接传递到插芯连接部位导致接触失效。这款插头的结构设计完全贴合拖挂车辆电气连接的实际使用需求，没有冗余的复杂结构，所有结构特征都围绕密封可靠性、连接稳定性、操作便捷性三个核心目标展开，三维建模过程中对所有配合面的公差都进行了合理设定，密封胶圈的压缩量控制在合理区间，既保证密封效果，又不会因为压缩量过大导致插接阻力过高，锁止卡扣的弹性臂厚度、形变行程经过多次迭代验证，解锁力度、锁止保持力都达到了实际使用的最优区间，可直接用于产品开模生产或者现有配件的结构改进参考。
