梅花头带螺杆星型手拧调节紧固件

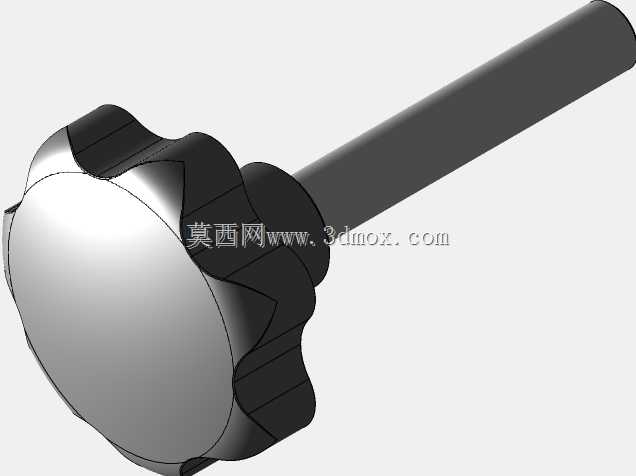

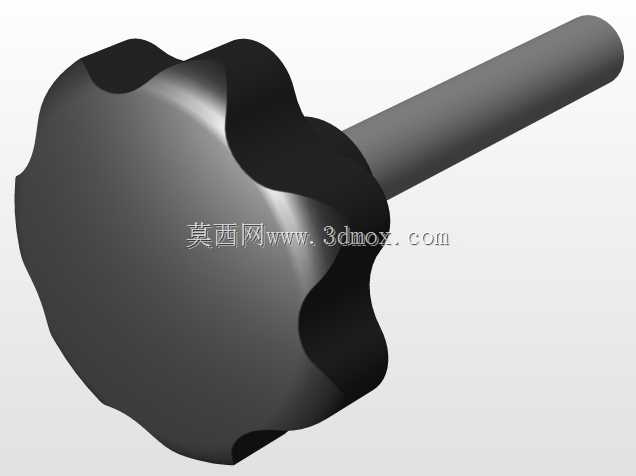

　　在各类工装夹具、检测治具、小型实验设备以及轻工机械的手动调节工位上，这类带梅花星形头部的手拧螺杆是出镜率极高的结构件，日常做设备改型或者治具设计时，我经常会优先选用这类结构，毕竟不需要额外工具就能完成锁紧、调节操作，一线操作人员的使用反馈普遍不错。从结构设计逻辑来看，这款星柄的头部采用了多瓣式的梅花轮廓，边缘做了平滑的圆弧过渡，没有尖锐的棱角，一方面是手动旋拧的时候增大手掌与头部的接触摩擦力，即便是手上沾有少量切削液或者装配油污，也能稳稳施力，不会出现打滑脱手的情况；另一方面多瓣的结构让手指可以自然卡入瓣间的凹槽，不管是小幅度的微调转动，还是需要较大预紧力的锁紧操作，都能找到合适的施力角度，相比圆形或者直纹滚花的手拧头，

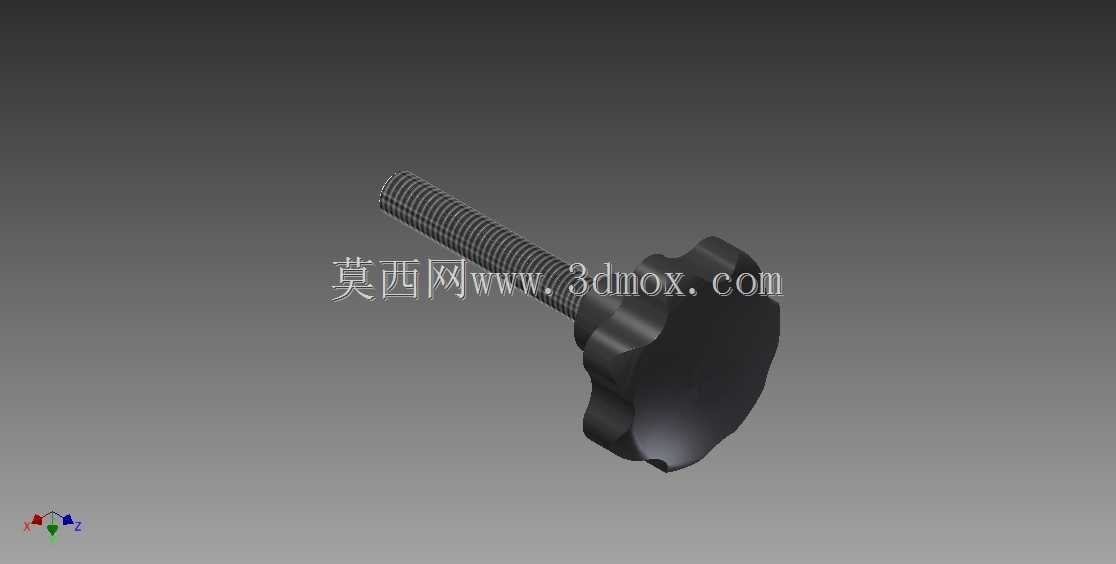

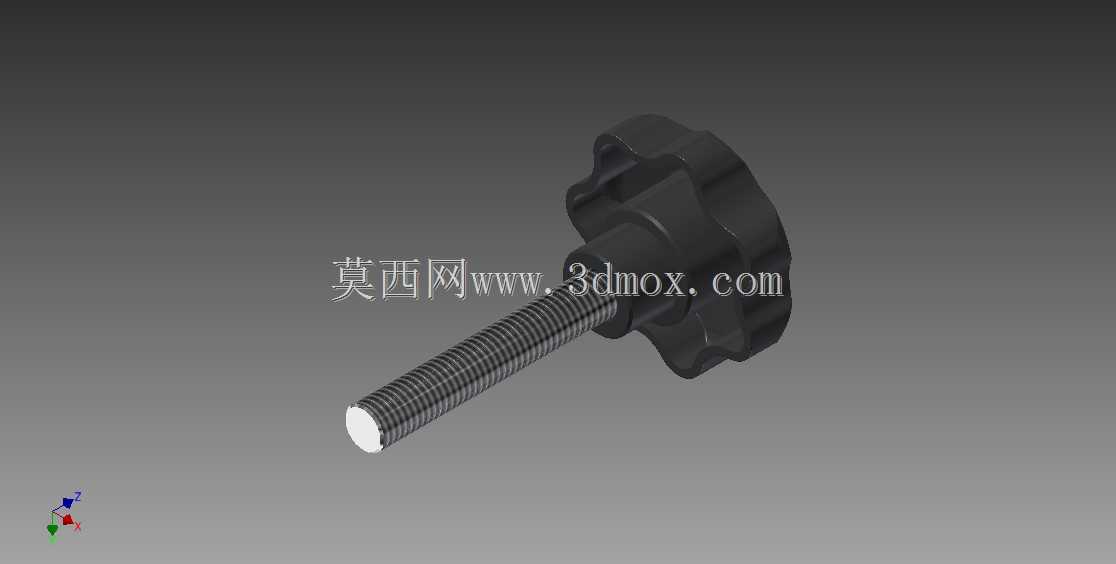

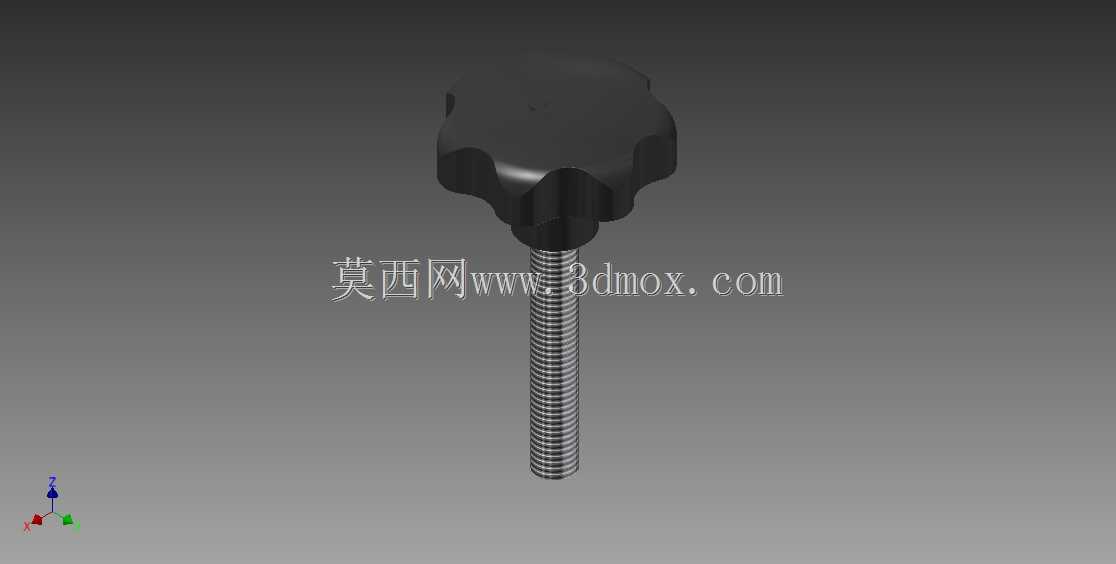

　　操作的力臂利用效率要高出不少。头部与螺杆采用一体式的刚性连接结构，没有额外的拼接缝隙，长期反复旋拧也不会出现头部跟转、松脱的问题，螺杆部分采用全牙外螺纹设计，螺纹的牙型规整，啮合过程顺畅，不会出现卡滞或者滑牙的情况，螺杆末端做了平端处理，锁紧时不会对被接触的工件表面造成刮伤，适合用来做面板定位、行程挡块调节、夹具快拆锁紧这类需要频繁调整的工位。做结构设计选型的时候，需要重点关注两个安装边界尺寸，一个是星形头部的最大外径，这个尺寸决定了手拧时的力臂长度，外径越大，同等手部力量下能提供的锁紧力矩就越大，但同时占用的安装空间也会更大，需要根据设备的安装空间预留足够的转动余量，避免旋拧过程中头部和周边的结构件发生干涉；

　　另一个是螺杆的有效螺纹长度，选型时要根据被连接件的总厚度、需要的调节行程来确定，要保证在最大调节位置时，螺纹啮合长度不低于螺纹公称直径的1.5倍，避免螺纹受力过大出现变形或者断裂。这类手拧件的实际应用场景非常广，比如小型输送线的侧挡板调节，不需要扳手，操作人员巡检的时候随手就能调整挡板的位置，适配不同尺寸的输送工件；还有各类检测治具的快压结构，更换待测工件的时候，直接用手拧松星柄就能快速取放工件，换型效率比用六角螺栓锁紧的结构高很多；在一些光学实验平台、小型电子设备组装工装上，这类星柄也常用来做支架的高度、角度调节，因为手动施力的力矩可控，不会因为用力过大压坏脆弱的实验件或者薄壁工件。设计建模的时候，

　　要注意头部和螺杆衔接位置的圆角过渡，这个位置是应力集中的高发区域，如果直角过渡，反复承受旋拧力矩的时候很容易在根部出现断裂，做合适的圆角过渡能大幅提升结构的抗疲劳强度；另外头部的表面不需要做太光滑的镜面处理，适当的哑光质感反而能提升握持的摩擦力，实际生产中一般采用尼龙加玻纤或者硬质电木做头部材质，螺杆部分采用不锈钢或者镀锌碳钢，兼顾握持的手感和螺纹的结构强度，在有耐腐蚀要求的工位上，全不锈钢材质的款式适配性会更好。日常做设备维护的时候，这类手拧件基本不需要额外的润滑保养，只要定期清理螺纹缝隙里积攒的灰尘、切屑杂物，就能保证旋拧顺畅，相比需要工具操作的紧固件，它的优势就在于无工具快速操作，能大幅降低非核心操作的时间损耗，在很多需要频繁调整、快换的工位上，是性价比非常高的紧固件选型方案。
