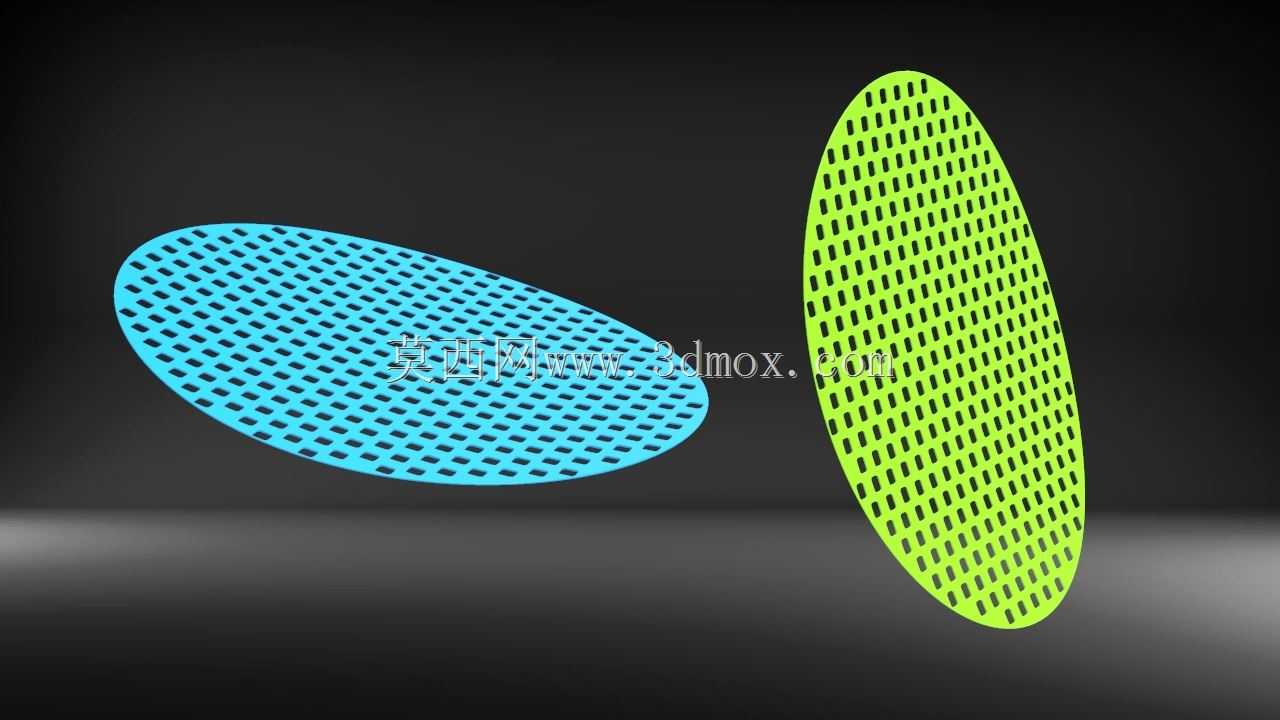

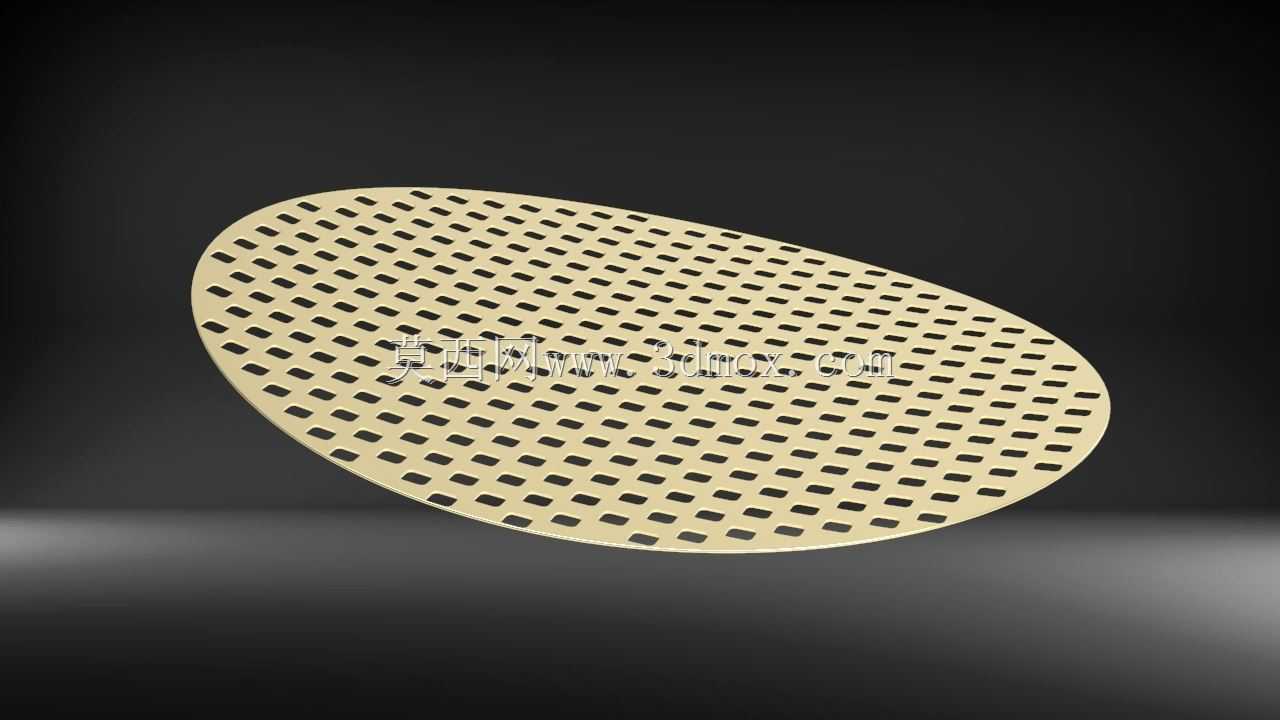

椭圆形冲孔栅格烤架结构设计

　　日常商用及家用烧烤场景里，烤架是直接承载食材、传递热量的核心接触部件，这款椭圆形冲孔栅格结构，首先适配的是椭圆形内胆的烧烤炉、嵌入式电烤箱以及户外便携炭烤炉的内腔安装需求，区别于常规方形烤网，椭圆轮廓能更好贴合弧面炉腔的内壁，减少边角的热量溢散空隙，避免小尺寸食材从炉腔边缘掉落进炭盆或者加热管区域。从功能特性来看，整板采用均匀排布的方形冲孔设计，孔位的排布密度经过实际热传导测试校准，既保证足够的镂空占比让热量向上穿透，让食材底部获得均匀的热辐射，又能控制单孔的尺寸，避免切块的蔬菜、小型海鲜等食材从孔位掉落，同时栅格的板厚控制在合理区间，既能承载常规烧烤食材的总重量，不会因为长期受热出现形变翘曲，又不会因为板体过厚导致热量传递滞后，

　　出现食材底部烤焦、上部未熟的受热不均问题。设计过程中首先确定的是安装边界尺寸，椭圆的长轴、短轴尺寸完全匹配对应炉型的内胆支撑台阶尺寸，板体边缘做了微卷边处理，既避免裁切后的锐边造成安装、清洁过程中的划伤，也能提升整板的结构刚性，减少高温环境下的热变形量。孔位的排布采用错列布局，相比直排孔位，错列的方形孔能让热气流在穿过板体时形成更均匀的紊流，不会出现局部热量集中的条带区域，同时孔边的冲压圆角处理，能减少食材烤制过程中与板体的粘连面积，清洁时更容易刮除残留的食物焦渍。实际使用场景中，这类栅格烤架不仅可以用于传统炭烤、电烤场景，也能适配蒸烤一体设备的蒸制工况，冲孔的通透率能保证蒸汽的均匀循环，

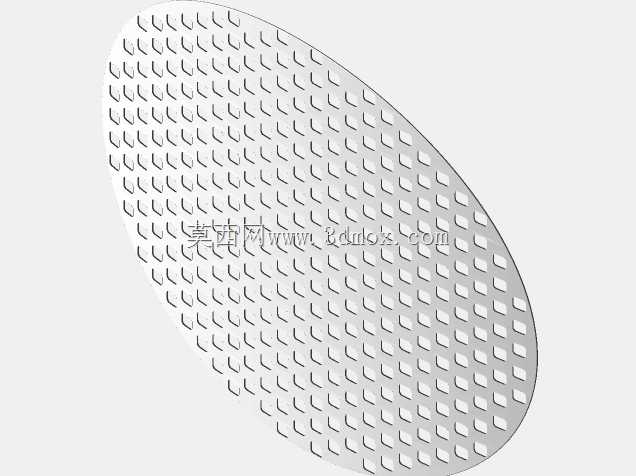

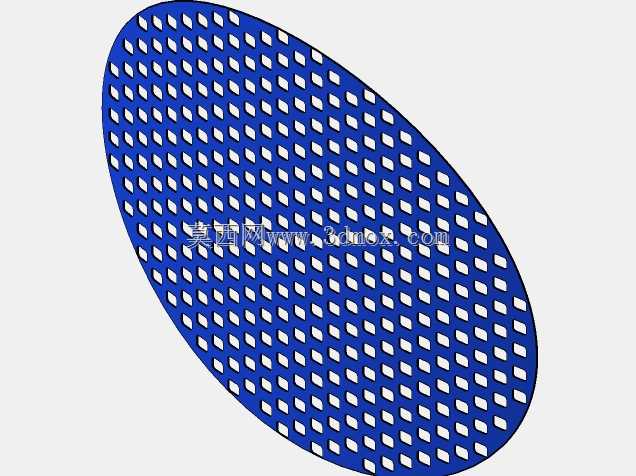

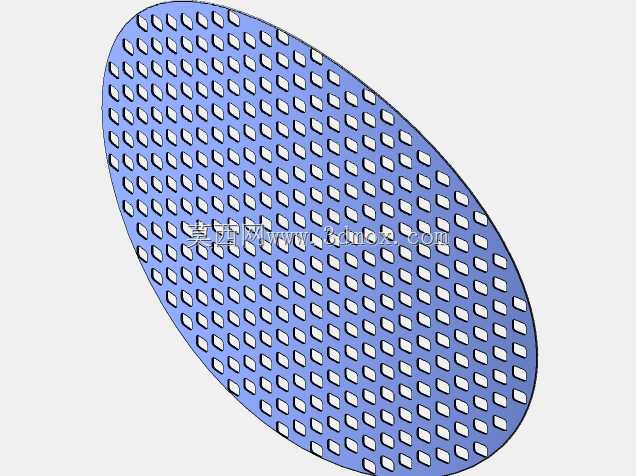

　　不会因为板体遮挡出现局部冷凝水聚集滴落在食材表面的问题。安装时不需要额外的固定连接件，直接将板体放置在炉腔内部的支撑凸台上即可，边缘的轮廓公差控制在较小范围，放置后不会出现滑动偏移，取放清洁时可以直接徒手取出，不需要额外拆卸紧固件。结构建模过程中，首先绘制椭圆的外轮廓草图，根据支撑台阶的宽度预留出边缘的非冲孔区域，避免冲孔位置过于靠近边缘导致板体边缘强度不足，之后按照确定的孔距、孔尺寸生成单个孔特征，通过阵列方式完成整板孔位的排布，之后对所有孔边做等半径的圆角处理，最后完成边缘卷边特征的构建，整个结构没有多余的拼接部件，为一体冲压成型结构，生产时可以直接通过钣金冲压工艺完成加工，不需要后续的焊接、拼接工序，能有效控制生产加工的成本，

　　同时避免拼接缝隙处容易积存油污、难以清洁的问题。从热形变的角度考虑，整板的膨胀余量在设计时已经纳入考量，椭圆轮廓与炉腔内壁之间预留了合理的间隙，避免高温下板体热膨胀出现卡滞、无法取出的问题，板体的平面度公差控制在合理范围，放置在支撑台上不会出现局部翘曲悬空的情况，保证食材放置时的平稳性，不会出现倾斜滑落的问题。相比传统的金属丝编织烤网，这种一体冲孔的栅格结构整体刚性更好，不会因为长期使用出现金属丝移位、变形的问题，使用寿命更长，同时平整的板面也能适配更多类型的食材烤制，包括薄切的肉片、小型的面点等，不会出现食材卡入金属丝缝隙的情况。
