欧式拖车电路连接防护插头结构设计

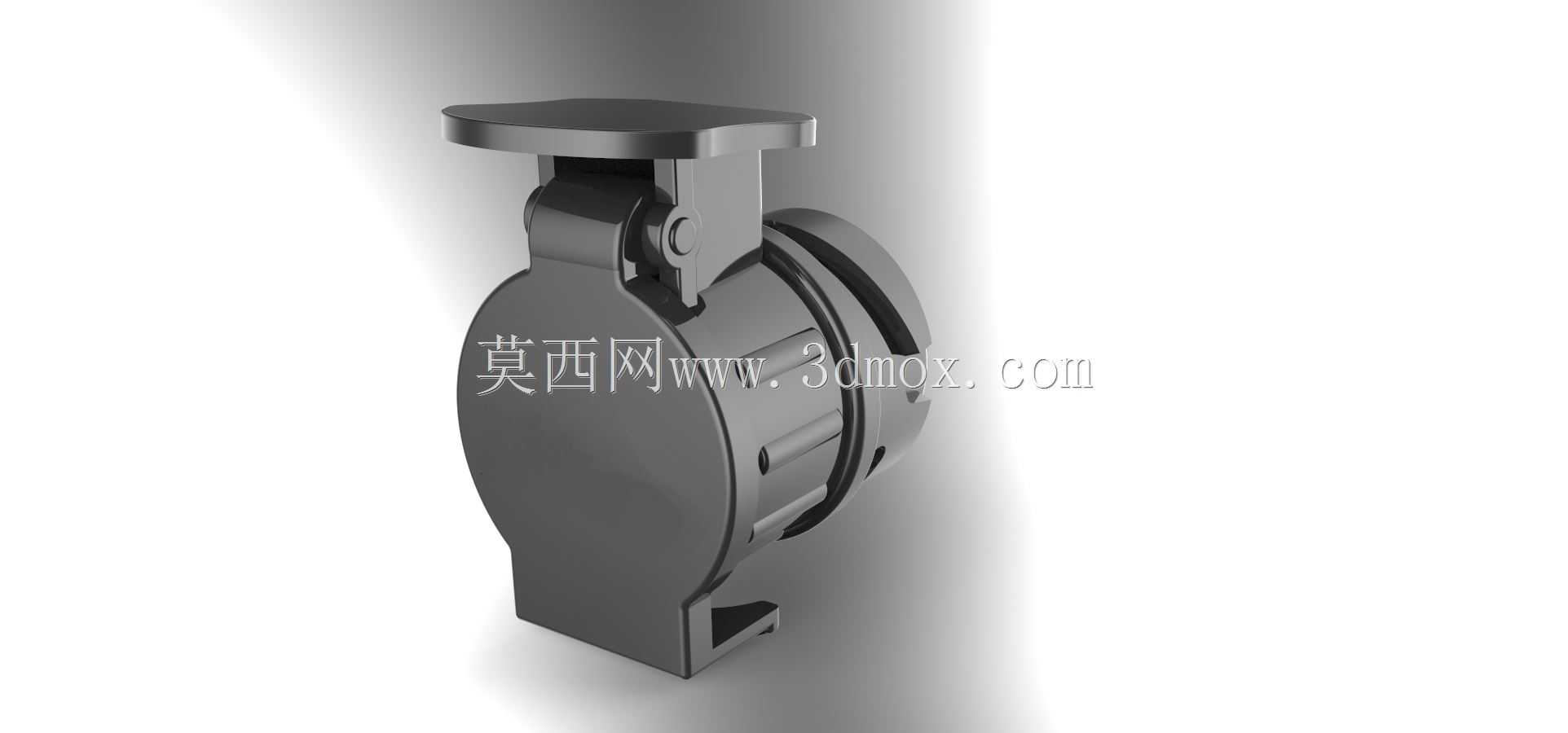

　　在拖挂式房车、货运拖板、农用机具拖挂等道路拖挂运输场景中，主车与挂车之间的电路信号传输稳定性直接关系到行驶安全，转向灯、刹车灯、示宽灯、倒车灯甚至挂车ABS系统的信号都需要通过专用连接部件实现跨车体传输，欧洲拖车连接器插头就是适配欧系拖挂电路标准的核心连接防护部件。这类插头在实际使用中需要长期暴露在户外环境，承受行车过程中的泥水飞溅、砂石冲击、温度交变以及反复插拔的磨损，因此结构设计上首先要满足IP等级的防护要求，翻盖式的上盖结构在插头未对接时可以完全覆盖插针接触区域，避免灰尘、水汽进入造成接触氧化短路，上盖与本体之间的铰接结构采用带阻尼的转轴设计，既可以在开盖状态下保持固定角度方便插拔操作，

　　合盖时又能通过侧边的卡扣结构实现紧密压合，不会因为行车振动自行翻开。从安装边界来看，这类圆形欧标插头的本体法兰直径适配行业通用的13针拖车接口安装位，尾部的出线端预留了标准的线束密封格兰头安装位置，适配直径6-10mm的多芯拖挂线束，安装时不需要额外改动主车后保险杠的预留开孔，直接替换原有同规格插头即可完成适配。设计过程中需要重点考虑插拔操作的人机工程性，插头本体侧面的防滑筋位深度控制在1.2mm，间距3mm，即使操作人员戴着手套也能稳定握持施力，插合到位后会有清晰的卡扣反馈手感，避免虚接导致的信号中断。插针基座采用耐高温的绝缘工程塑料材质，内部的端子固定槽做了防呆错位设计，不同功能的线芯端子只能插入对应位置的槽位，

　　从根源上避免接线错误导致的电路故障。插头底部的定位凸台与插座上的定位凹槽精准匹配，插合时可以自动对齐，不需要反复调整角度，单次插合操作时间不超过3秒，满足户外快速接驳的使用需求。考虑到拖挂行驶过程中会产生持续的振动，插头内部的端子采用弹性卡爪结构，与插座插针结合后接触压力保持在8-12N，即使在颠簸路面长期行驶也不会出现接触电阻过大、信号闪断的问题。翻盖的密封胶圈采用耐候性橡胶材质，在-40℃到85℃的温度区间内都能保持弹性，不会因为低温硬化或者高温老化失去密封效果，胶圈的压缩量设计为25%，合盖后可以实现对插合面的全周密封，高压水枪冲洗也不会出现内部进水的情况。从结构强度来看，插头本体的壁厚均匀控制在2.5mm，

　　铰接位置做了局部加厚处理，承受100N的侧向冲击力不会出现开裂，卡扣位置做了圆角过渡，反复开合1000次以上也不会出现疲劳断裂。在三维建模过程中，所有配合面都预留了合理的公差间隙，转轴与轴孔的间隙控制在0.1mm，既保证转动灵活又不会出现旷量，密封胶圈的安装槽尺寸根据胶圈的压缩变形量做了对应调整，避免合盖后出现胶圈溢出或者压合不紧的问题。这类插头除了道路拖挂场景外，也可以用在户外移动设备、特种作业车辆的外接电路连接上，只要匹配对应芯数的插座，就能实现稳定的电路连接与防护，结构上的通用化设计让它可以适配多种不同的使用场景，不需要针对特殊场景做大幅的结构改动。
