欧式拖车信号传输连接插头结构设计

　　做拖车电气配套设计快十年，这类欧式拖车连接插头是拖挂类设备上路前必须核对的核心部件，毕竟拖挂状态下后车的转向、刹车、示宽灯光信号全靠这个部件传递，一旦接触不良或者安装匹配出问题，上路很容易因为信号缺失引发追尾、变道事故。先从实际应用场景说，这类插头主要匹配欧系拖挂接口标准，不管是家用小型旅居拖挂、货运小拖板，还是场地内转运的小型拖挂设备，只要是采用欧标7芯或者对应规格电气接口的拖挂单元，都要用到这类连接部件，日常使用里要频繁插拔，还要应对户外行驶的泥水、颠簸、温差变化，所以结构设计上的可靠性优先级远高于外观装饰性。

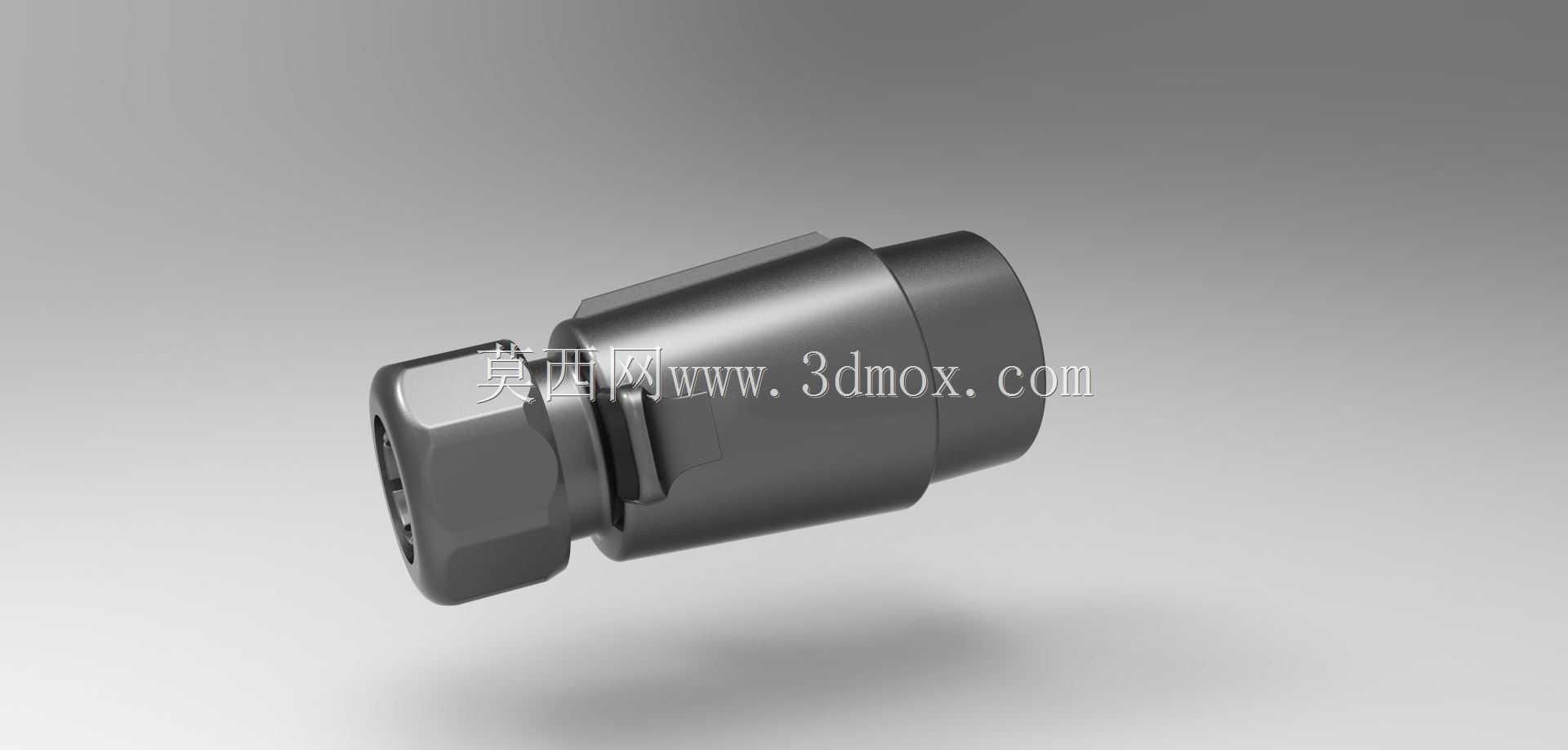

　　从功能特性来看，这个插头的内部端子采用分层排布设计，不同针脚对应不同的灯光回路，接地针脚会做加长处理，保证插拔过程中接地回路先接通、后断开，避免插拔瞬间出现信号浪涌烧坏车载灯光控制模块。外壳采用一体化的阶梯式变径结构，进线端做内凹的密封槽，装配时套入对应线径的橡胶密封圈后，再通过尾部的六角锁紧螺母压合，能达到IP65左右的防护等级，雨天行驶或者经过积水路段时，不会因为进水造成端子短路。插头前端的插接配合面做了定位防呆凸筋，和拖车端插座对接时只有唯一的插入角度，不会出现针脚错位插弯的问题，插接到位后外壳侧面的弹性卡扣会自动卡入插座的定位槽，车辆行驶颠簸时不会出现松脱，需要分离时按压卡扣就能顺利拔出，不需要额外工具。

　　说下设计思路的考量，最开始做这类部件建模时，首先要卡准欧标拖车接口的安装配合边界，插头的插接段外径、针脚分布圆直径、每个端子的插合长度都要严格对应标准公差，不然会出现插不进去或者插合后间隙过大松动的问题。外壳的握持段做了微六角的防滑结构，不是正六角的全棱面，而是在插拔施力的两个对应面做平面处理，冬天戴厚劳保手套操作时也能顺利施力插拔，不会打滑。内部的端子固定座采用耐高温的绝缘材质，建模时要给每个端子预留0.2mm的装配过盈量，同时在端子尾部预留焊线或者压接的操作空间，避免装配时导线压接部位和外壳发生干涉。另外外壳的壁厚做了均匀化处理，最薄处不小于2.5mm，选用改性PA材质时能承受常规的跌落、碾压冲击，不会因为轻微磕碰就出现壳体碎裂。

　　再讲尺寸和安装边界的细节，这个插头的整体长度控制在合理范围，不会因为过长导致拖挂转向时插头和牵引架发生剐蹭，尾部进线口的最大适配线径对应常规的拖车多芯护套线，锁紧螺母的对边尺寸匹配常用的19号扳手，现场安装时不需要找特殊工具。安装时不需要额外的固定支架，插头和插座插合后自身的卡扣就能承受行驶过程中的拉拽力，布线时只需要在距离插头20cm左右的位置做一个线束固定点，预留足够的转向活动余量，避免线束拉扯插头根部造成断线。另外插头的外壳表面没有多余的凸起结构，插拔过程中不会勾挂周边的线束或者车架部件，整体的流线型外形也能减少行驶过程中的泥水附着，日常清理时直接用高压水枪冲洗就可以，不会在结构缝隙里积存泥沙。

　　实际做结构验证的时候，还要考虑反复插拔的磨损问题，端子表面的镀层厚度、卡扣的弹性变形量都要在建模时做对应的运动仿真，保证经过上千次插拔后，端子接触电阻仍然在标准范围内，卡扣的卡合力不会出现明显衰减。很多新手做这类接插件建模时容易忽略密封槽的尺寸公差，要么密封圈压合量不够导致进水，要么压合量过大造成装配困难，甚至把密封圈挤破，所以建模时密封槽的深度、宽度都要和选用的密封圈线径做匹配计算，保证压缩率在合理区间。还有内部的绝缘隔板，要把不同电压等级的针脚做物理隔离，避免极端情况下针脚之间出现飞弧短路，尤其是刹车灯和转向灯的回路，间距要满足电气间隙的要求，不能为了缩小整体体积就压缩绝缘距离。
