欧标拖车信号传输连接插头结构设计

　　在道路拖挂作业场景中，拖挂车辆与主车之间的灯光信号、制动信号、供电回路的可靠连通，是保障道路行驶安全的核心环节，这款欧标拖车连接插头，正是适配欧洲地区拖挂车辆电气连接标准的专用接插部件。从实际使用场景来看，这类插头广泛应用于旅居拖挂房车、货运拖挂平板、农用拖挂机具、小型拖挂式作业设备与牵引主车的电气对接场景，适配欧洲地区通用的7芯/13芯拖挂电气接口标准，能够在户外颠簸、温湿度波动大、泥水飞溅的复杂行驶环境下，保持稳定的电气连接性能，避免出现信号中断、接触不良导致的灯光失效、制动信号丢失等安全隐患。

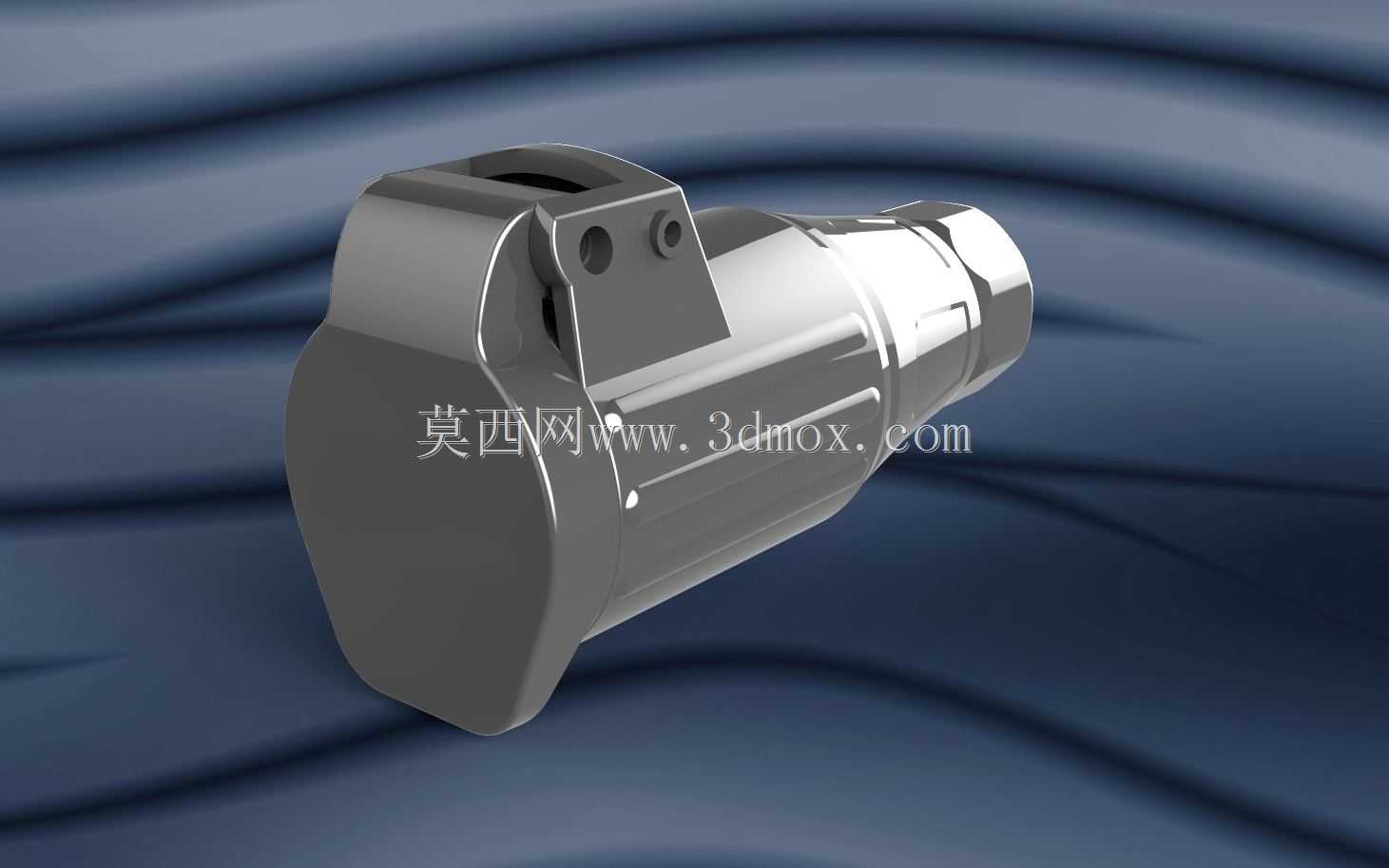

　　从功能特性层面看，该插头采用一体化金属外壳结构，外壳主体做了圆滑过渡的锥面造型设计，既能够降低车辆行驶过程中的风阻，也能在插拔操作时提供舒适的握持受力面，外壳表面的金属质感处理兼顾了耐磨性能与抗腐蚀能力，可抵御日常使用中的砂石磕碰、雨水侵蚀。插头尾部的锥状收窄结构，是专门为线缆防护设计的结构，能够在出线位置形成自然的应力释放弧度，避免拖挂行驶过程中线缆反复弯折导致的线芯断裂、绝缘层破损问题，同时该位置可配套防水橡胶护套，实现接插位置的IP65级以上防护能力，满足雨天、泥泞路段的使用要求。插头插接端的定位结构，采用了不对称的防呆设计，能够避免操作人员在接插时出现针脚错位、插反的问题，接插到位后可通过配套的卡扣结构实现机械锁止，防止车辆行驶过程中因振动导致插头松脱，每个内部导电端子都做了独立的绝缘隔离设计，避免不同回路之间出现短路、串电问题，端子接触部位采用弹性接触结构，可在长期振动工况下保持稳定的接触压力，降低接触电阻，减少大电流供电时的发热问题。

　　从设计思路层面拆解，这款插头的结构设计充分平衡了机械强度、操作便利性与环境适应性三个核心需求。首先在外壳结构上，头部的安装凸台预留了两个固定孔位，既可以用于插头自身的辅助固定，也可用于安装防水防尘的外盖，在插头未对接时盖住插针端，避免灰尘、泥水进入接插腔内部；外壳的壁厚设计经过反复校核，在满足抗冲击强度要求的前提下尽可能控制整体重量，避免长期使用中对线缆造成额外的拉扯负荷。内部的端子排布遵循欧标拖挂接口的针脚定义，将制动信号、灯光信号、常电供电、接地回路的端子按照电流大小、信号类型做分区排布，大电流供电端子靠近插头中心位置，信号端子排布在外围，既方便接线时的线序区分，也能减少大电流回路对弱信号回路的电磁干扰。接插端面的密封槽设计，可配套嵌入式橡胶密封圈，当插头与对接插座锁紧后，密封圈被均匀压缩，在接插面形成连续的密封屏障，阻挡水汽、粉尘进入接触腔体。

　　从安装边界与尺寸适配角度看，该插头的整体外形采用流线型锥状结构，最大外径控制在适配常规拖挂安装支架的尺寸范围内，头部插接端的配合尺寸严格遵循欧标拖挂连接器的尺寸公差要求，可与同标准的拖车插座实现无阻碍互换对接，不需要额外做结构修改。安装时，线缆从尾部穿入插头腔体内部，按照线序标识分别压接到对应端子上，再将端子卡入内部的绝缘固定座，最后合拢外壳并通过尾部的锁紧结构固定线缆，整个安装过程不需要特殊的专用工具，普通维修人员即可完成接线操作。插头的插拔力设计经过多轮验证，既保证接插后不会因振动松脱，也能让操作人员在不需要借助工具的情况下完成插拔操作，同时插拔寿命满足万次以上的使用要求，覆盖拖挂车辆全生命周期的使用需求。在实际装车验证中，这类金属外壳的连接插头相比普通塑料外壳产品，抗老化性能提升明显，在户外长期紫外线照射、高低温循环的工况下，不会出现外壳脆裂、老化失效的问题，尤其适合跨区域长途拖挂出行、户外作业类拖挂设备的使用需求，能够在-40℃到85℃的环境温度范围内保持结构强度与电气性能稳定，不会因低温导致外壳脆裂，也不会因高温导致内部绝缘件变形失效。
