欧式拖车线缆连接插头结构设计

　　做商用车挂接配套结构设计快十年，这类欧式拖车连接插头是挂车、旅居拖挂、农用拖斗与主车之间信号传输的核心接插部件，日常选型和建模时踩过不少匹配性的坑，这次拆解的这款结构，刚好覆盖了道路车辆挂接电气连接的多数实用设计细节。先从实际应用场景说，这类插头主要用在主车与拖挂单元的电气回路衔接，要同步传输刹车灯、转向灯、示宽灯、倒车灯的控制信号，部分带拓展针脚的型号还能兼顾拖挂单元的驻车灯、ABS传感信号甚至低压供电回路，不管是货运半挂的长期高频插拔，还是私家旅居拖挂的季节性使用，都要满足户外颠簸、温变、泥水飞溅的使用要求，不能出现接触不良、针脚氧化、密封失效的问题。

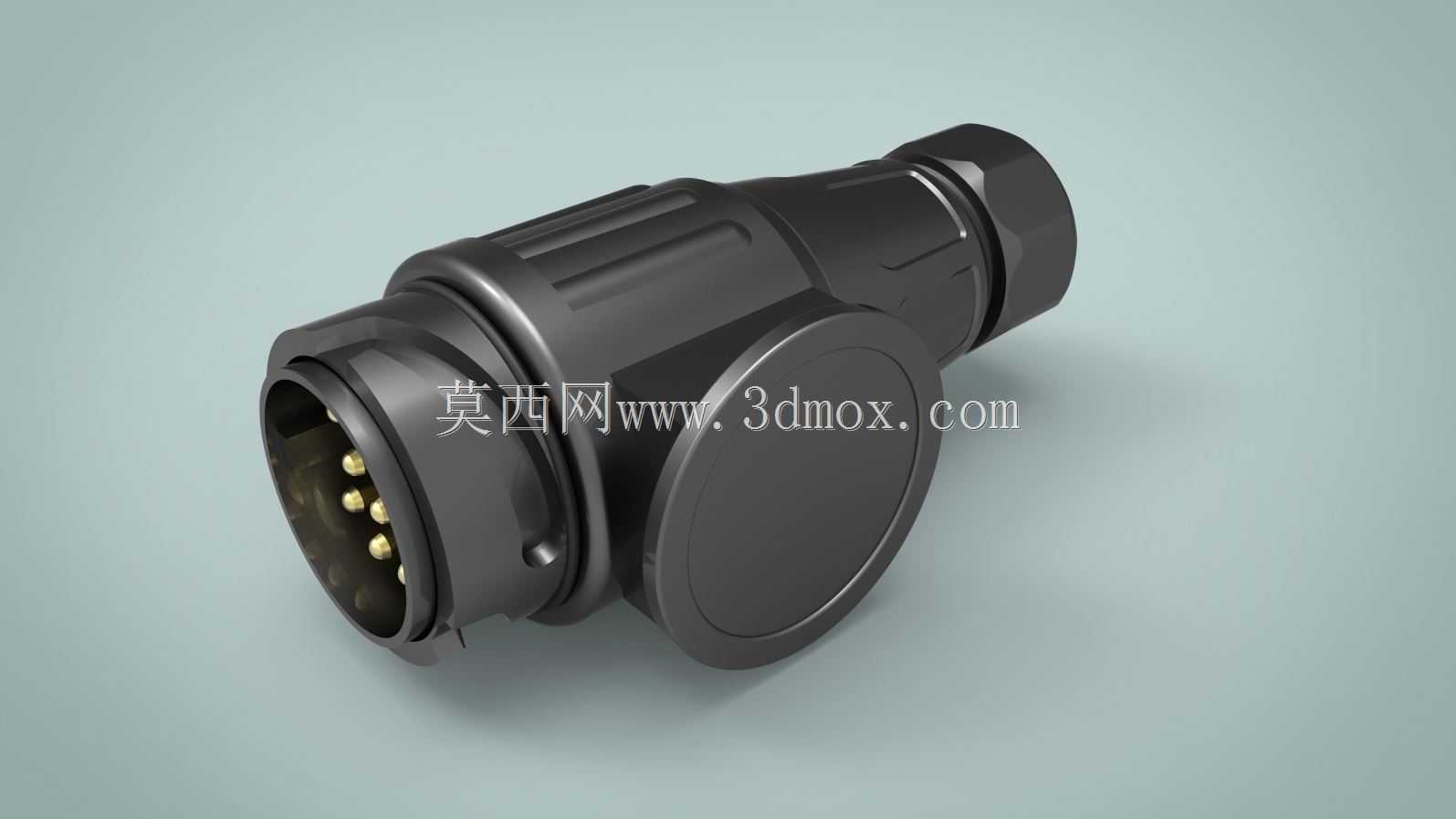

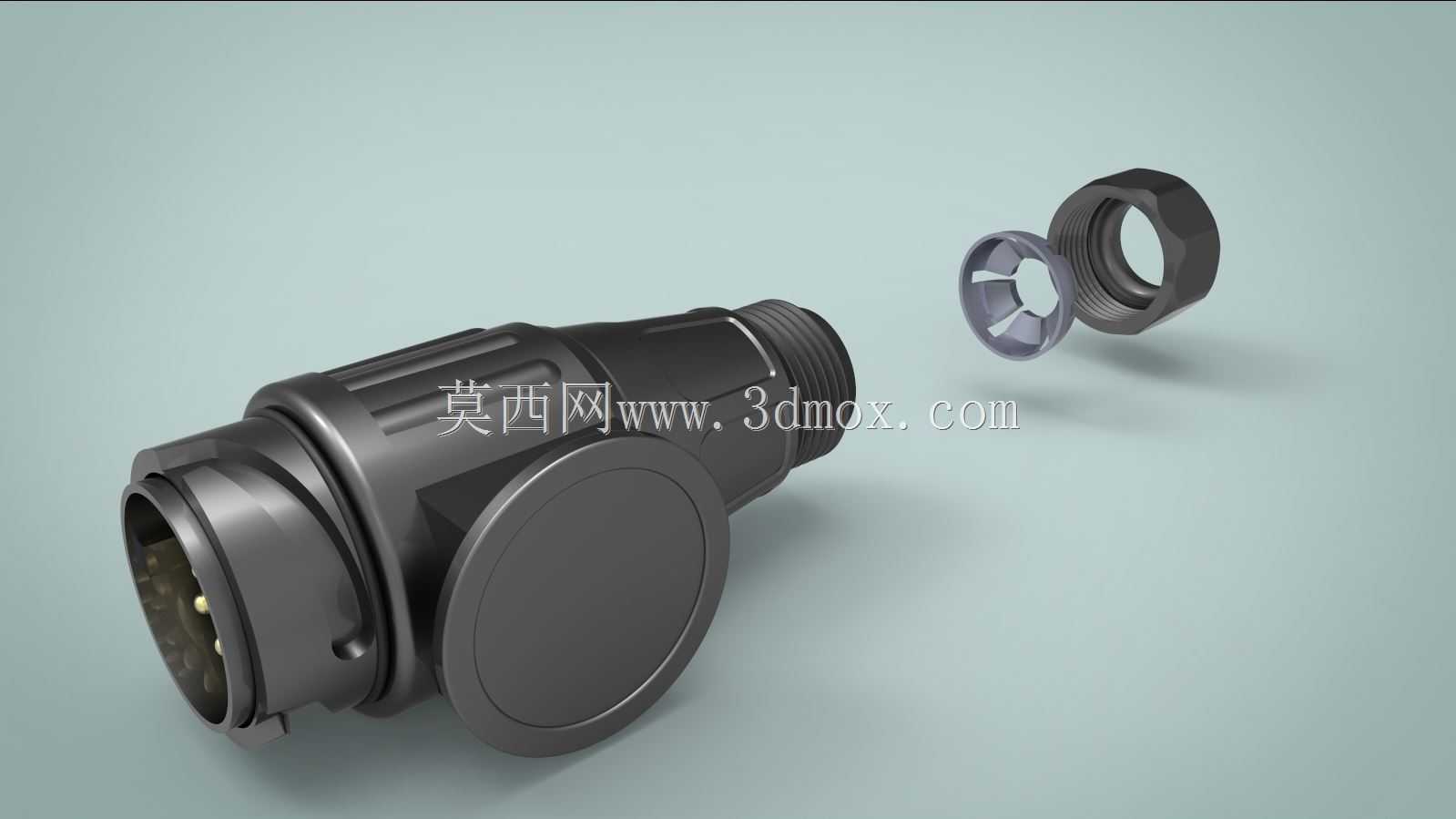

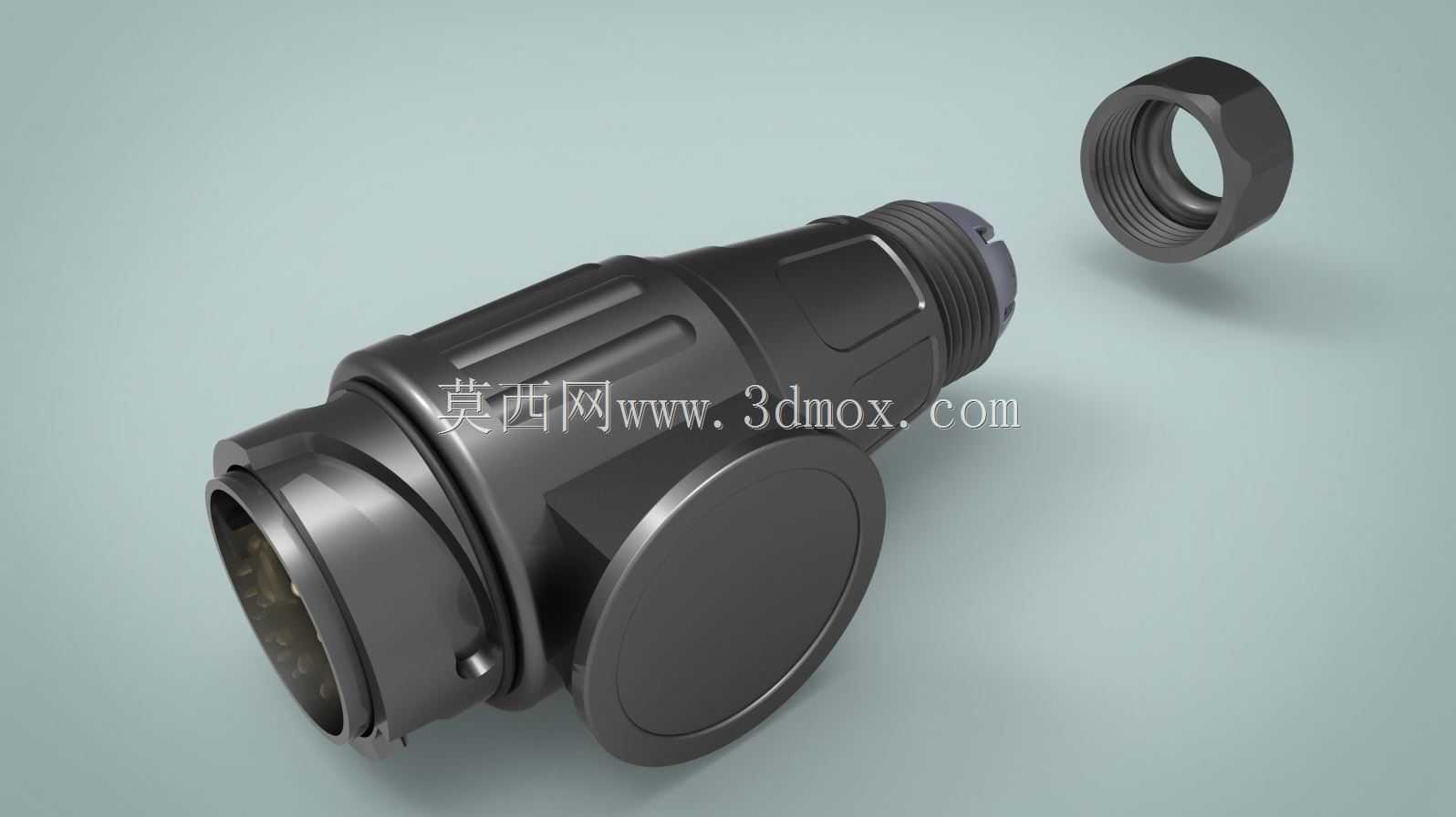

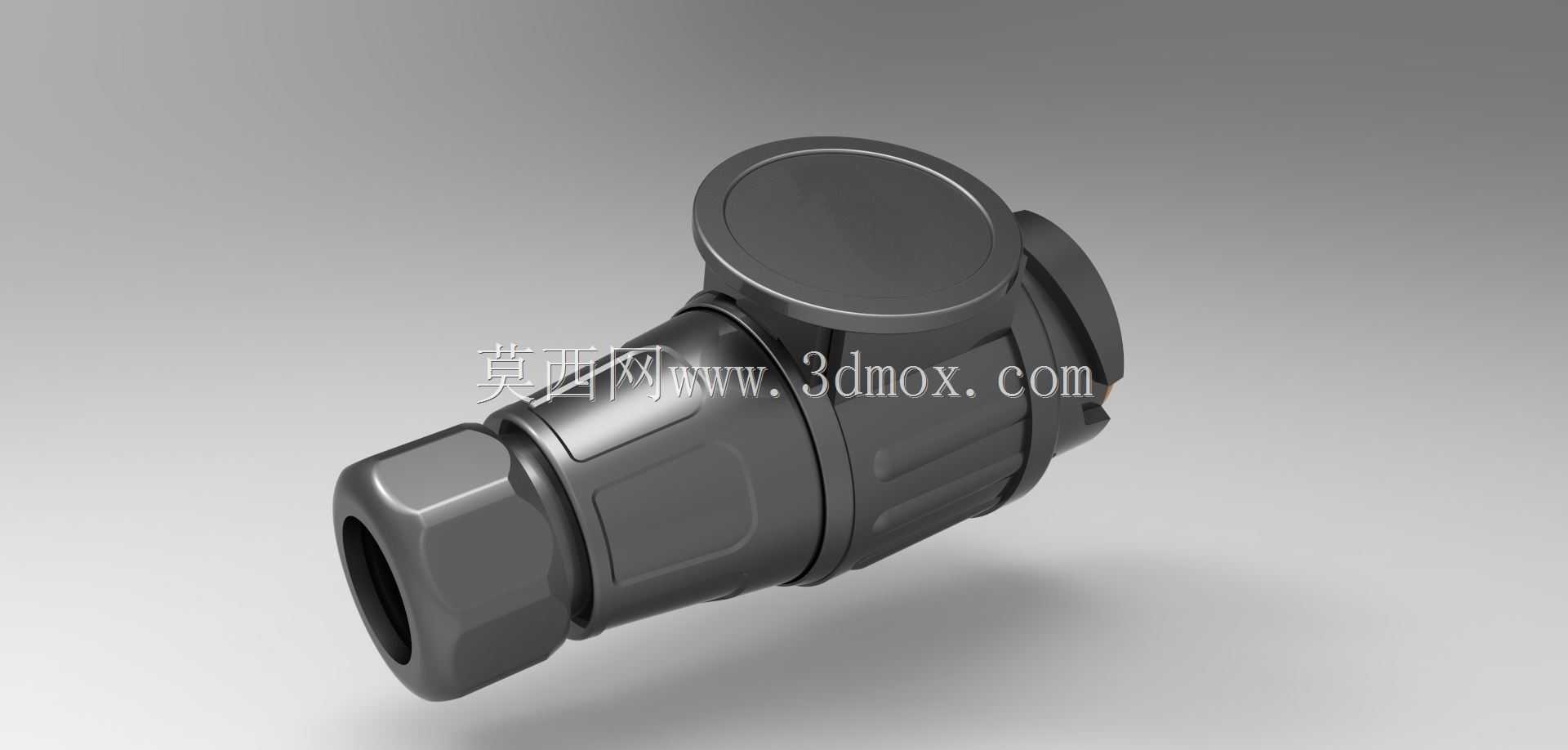

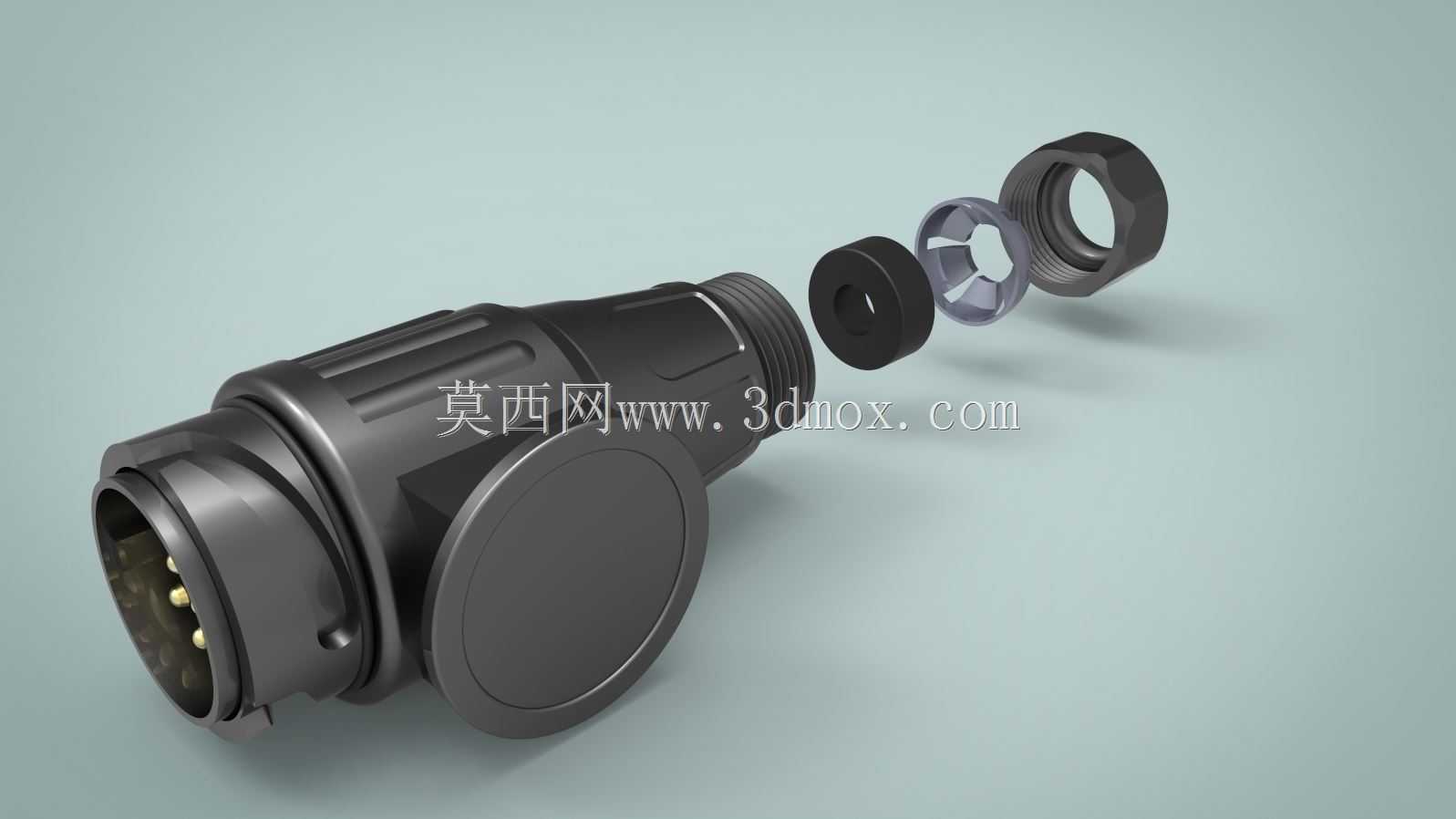

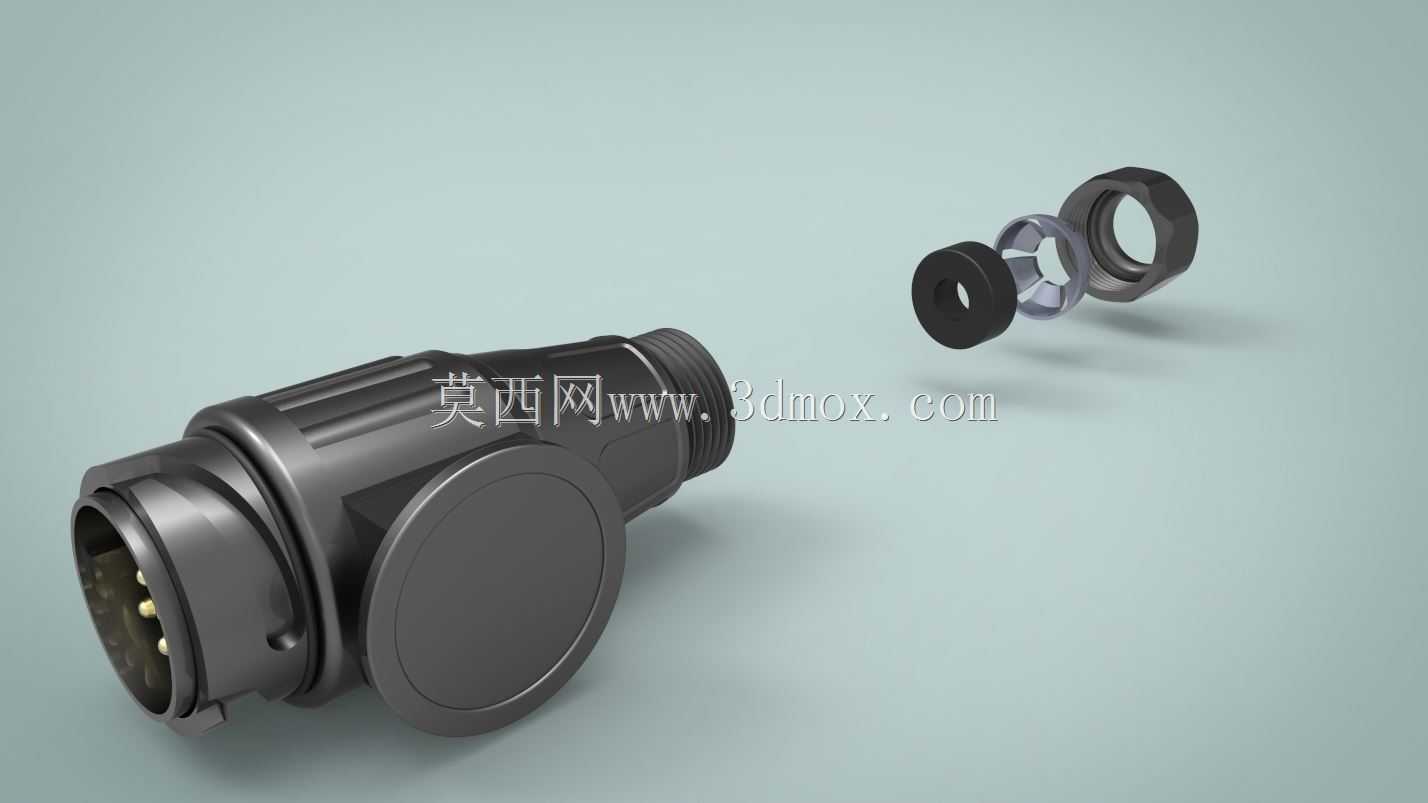

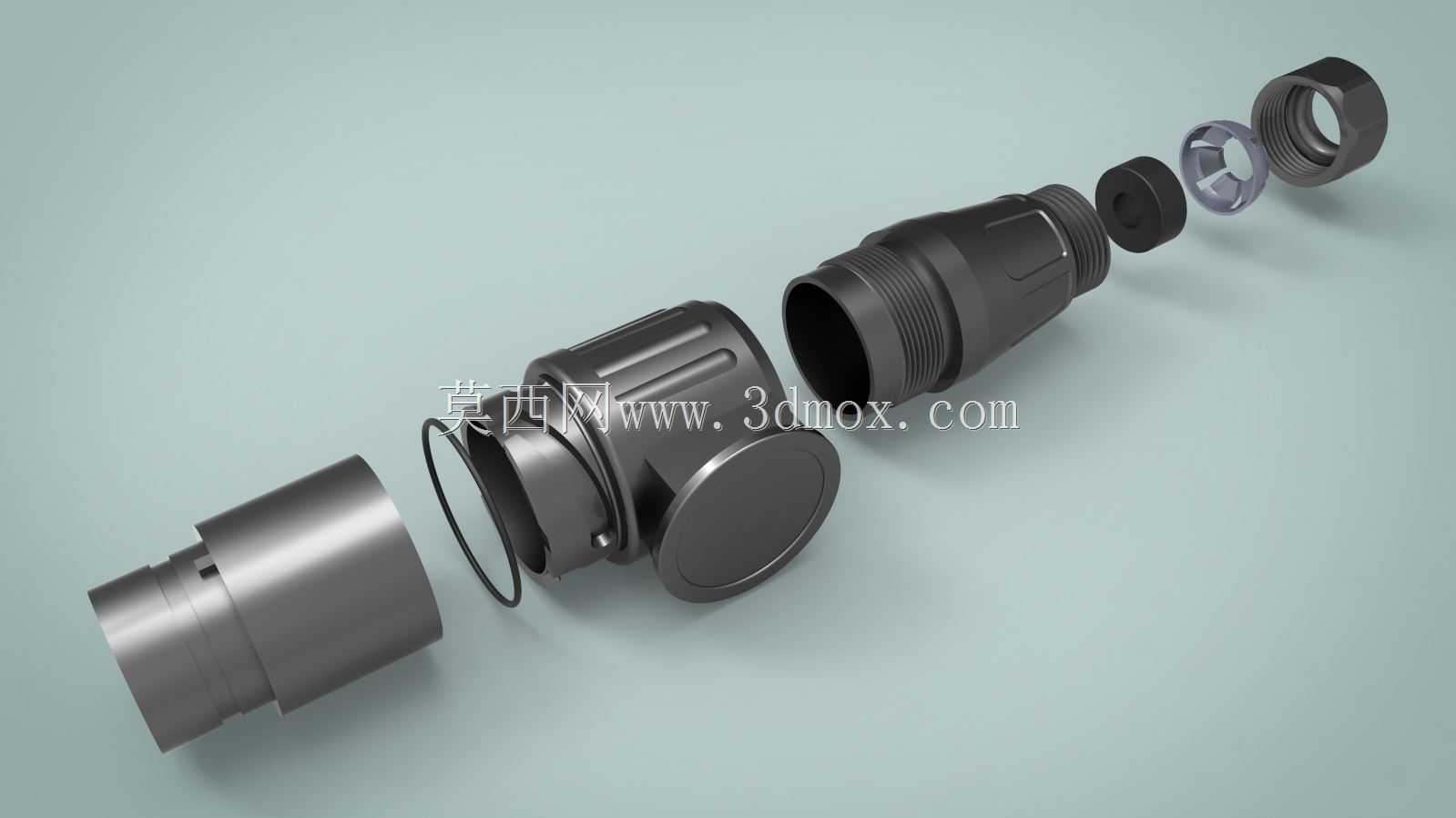

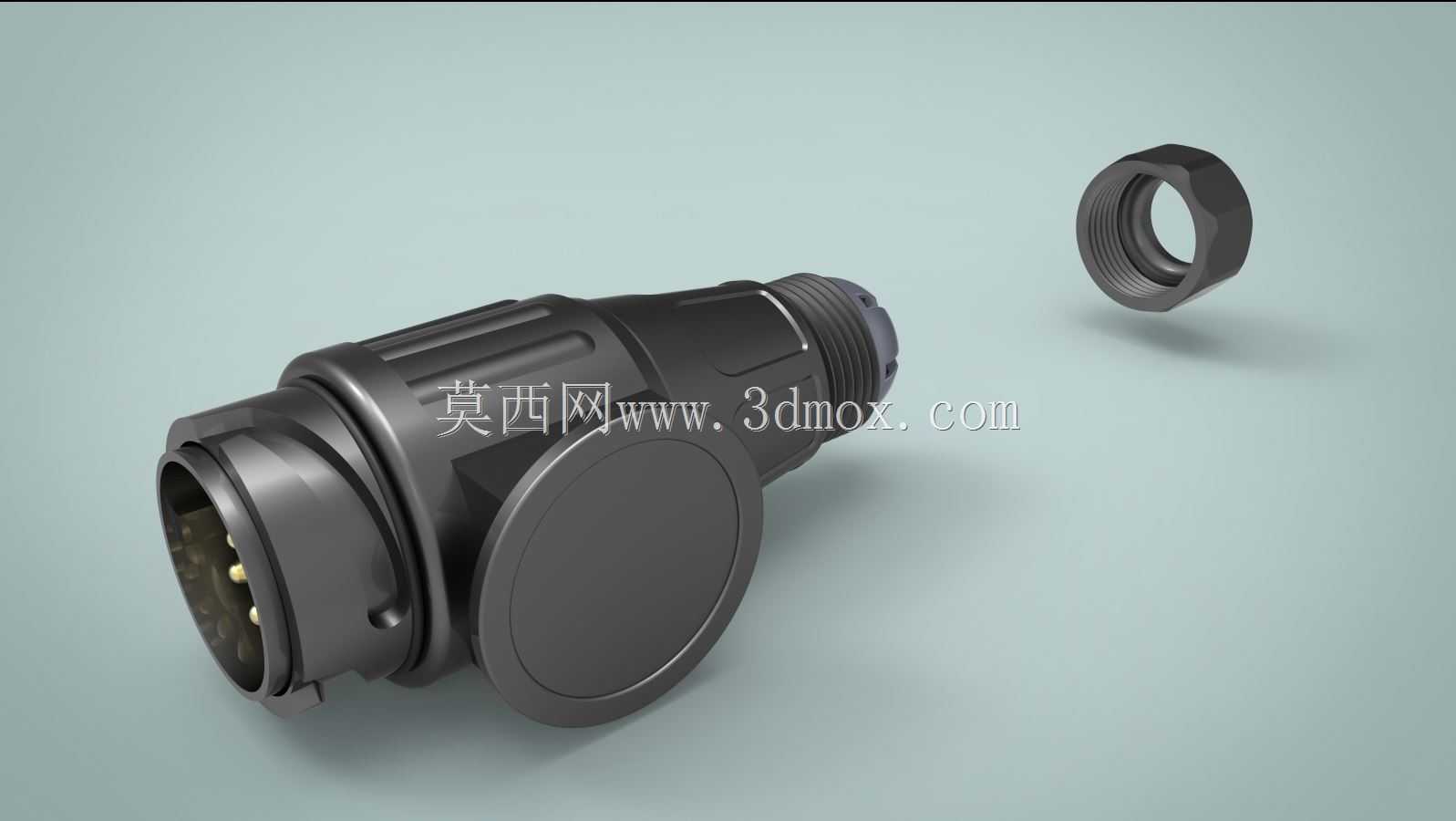

　　从功能特性上看，这款插头采用弯式出线结构，和直式插头相比，在挂接位置靠近车架横梁、走线空间局促的安装场景下，能避免线缆过度弯折导致的线芯断裂，尾部的六角锁紧结构是线缆密封的核心，建模时要注意这个位置的内锥面角度，必须和线缆护套的外锥面完全贴合，锁紧后能达到IP67级的密封效果，阻挡行车过程中溅入的泥水、灰尘，避免内部针脚受潮氧化。插头前端的圆形端盖是闲置状态下的防护结构，和本体采用连体式铰接设计，不会出现端盖遗失的问题，端盖内侧有一圈环形密封筋，扣合后能完全覆盖插合端面，长期停驶时也能避免杂物进入针脚腔。

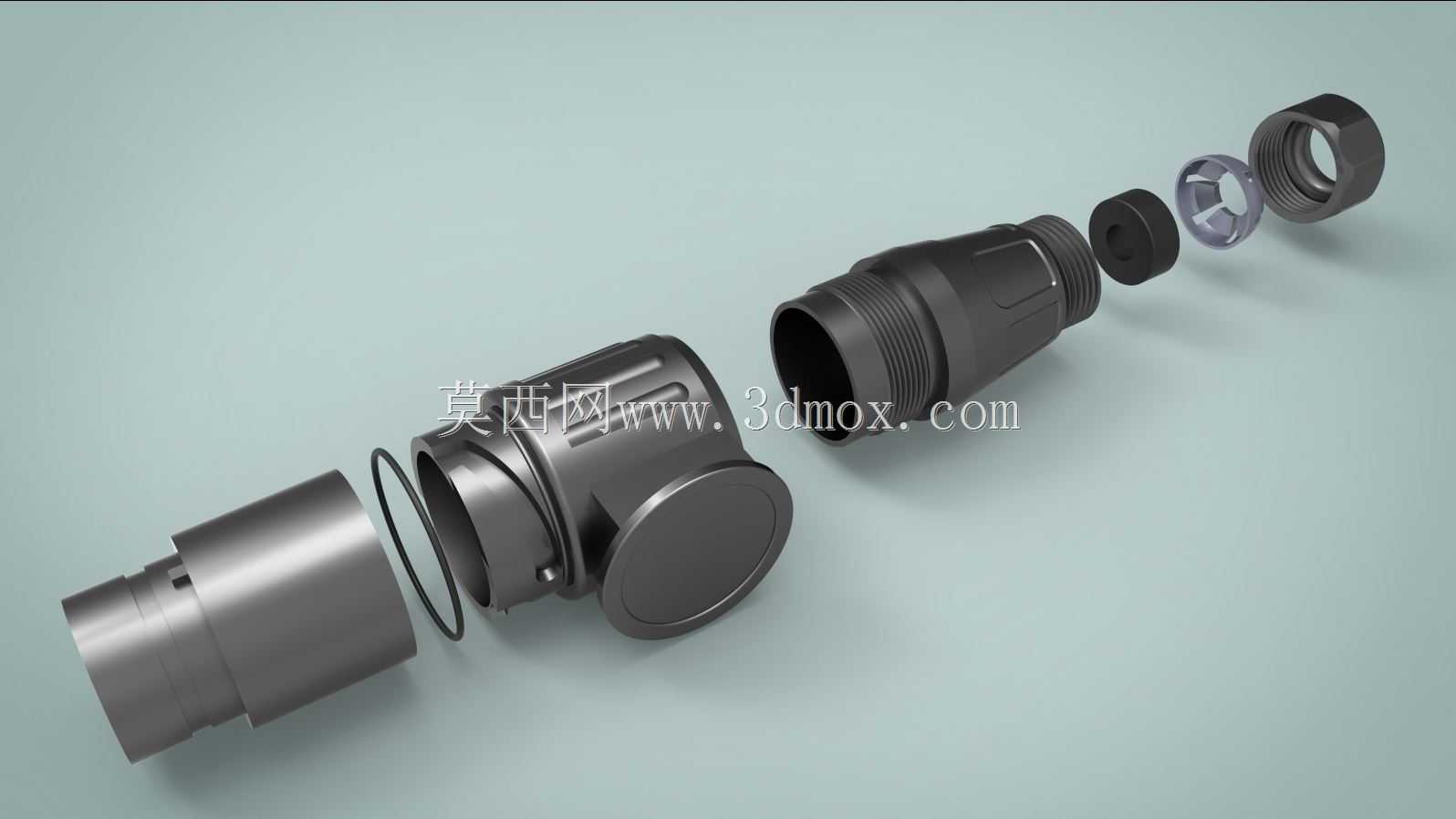

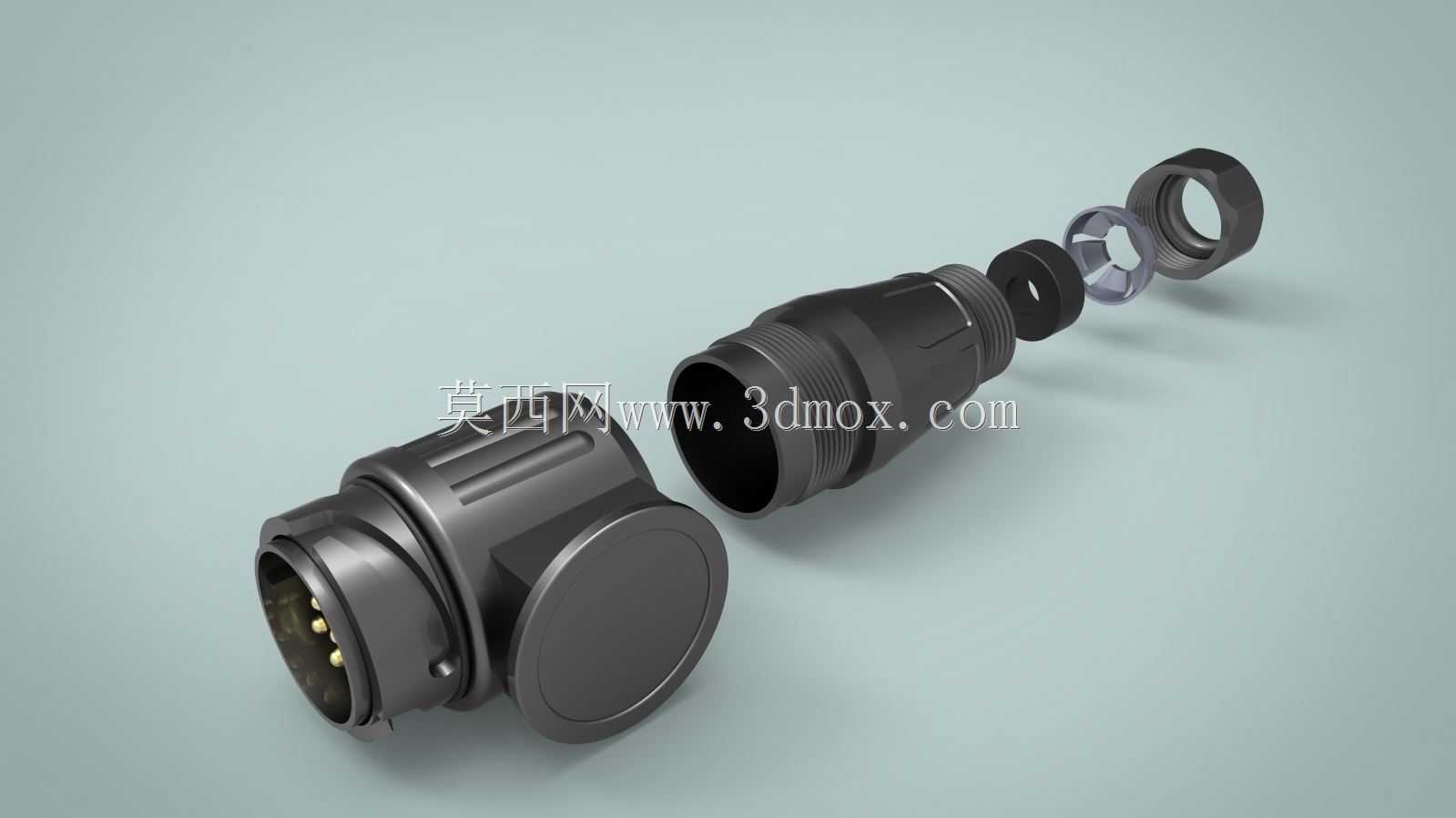

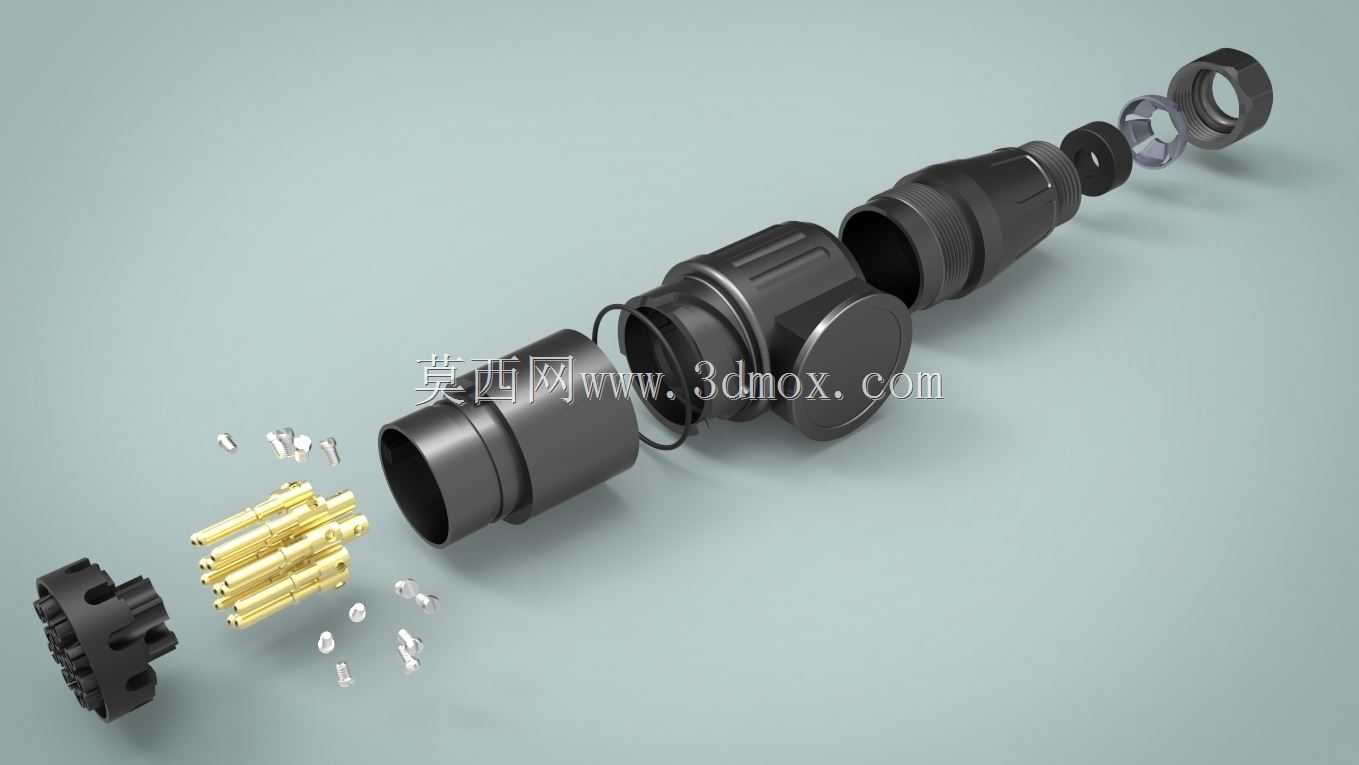

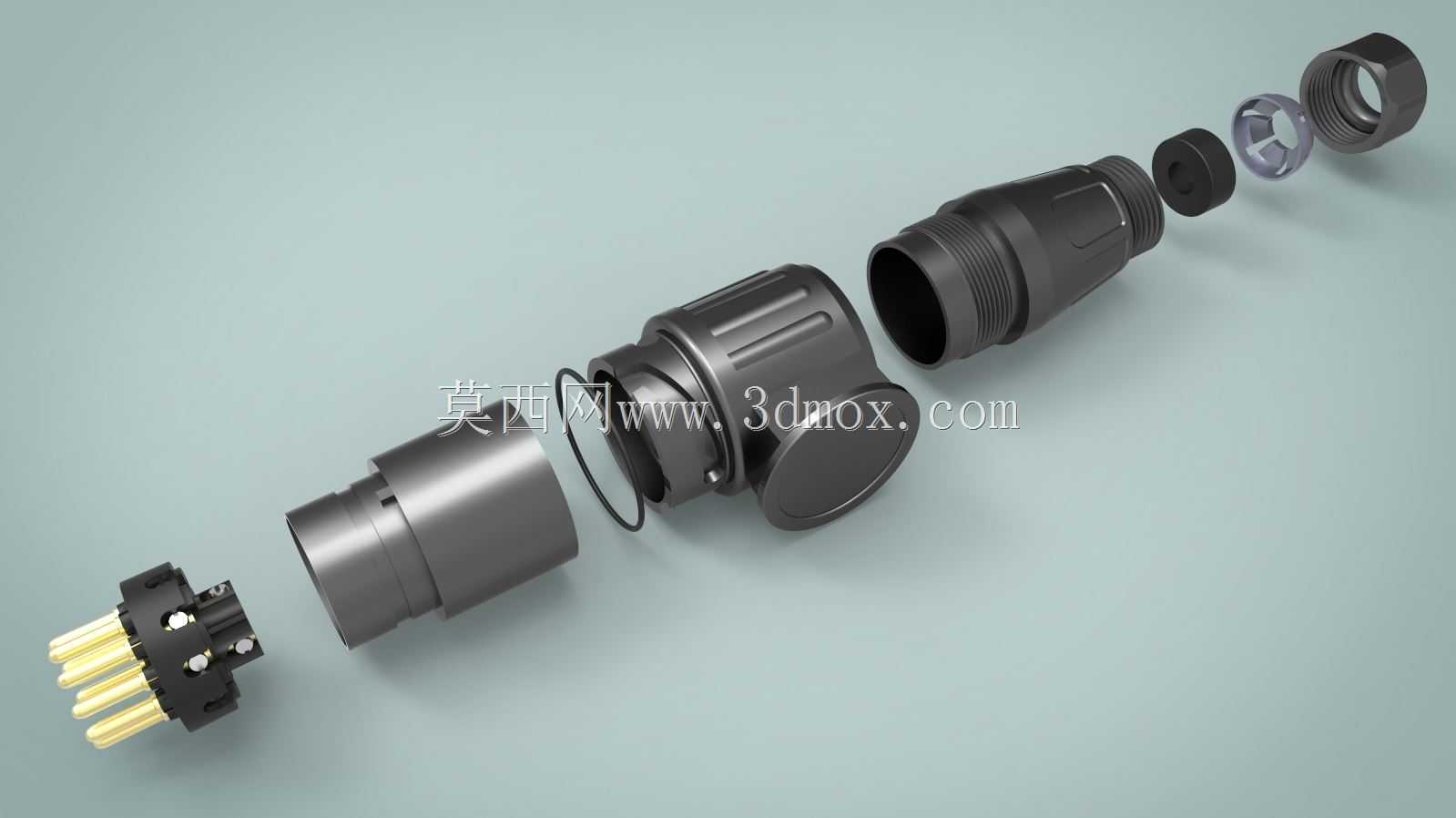

　　设计思路上，整个壳体采用增强尼龙材质注塑成型，材料选型时要兼顾-40℃到85℃的工作温域，避免北方冬季低温脆裂、夏季高温暴晒变形，外壳表面的防滑筋条不是装饰结构，建模时要注意筋条的高度和间距，要满足戴劳保手套插拔时的摩擦力需求，不能出现插拔打滑的问题。内部的端子腔采用错位排布设计，不同功能的针脚之间设置绝缘隔筋，避免车辆行驶振动时针脚偏移出现短路，每个端子孔位尾部都带独立的线缆密封塞，单根线芯穿入后能实现径向密封，就算尾部锁紧结构出现轻微松动，也不会让水顺着线芯间隙渗入腔体。

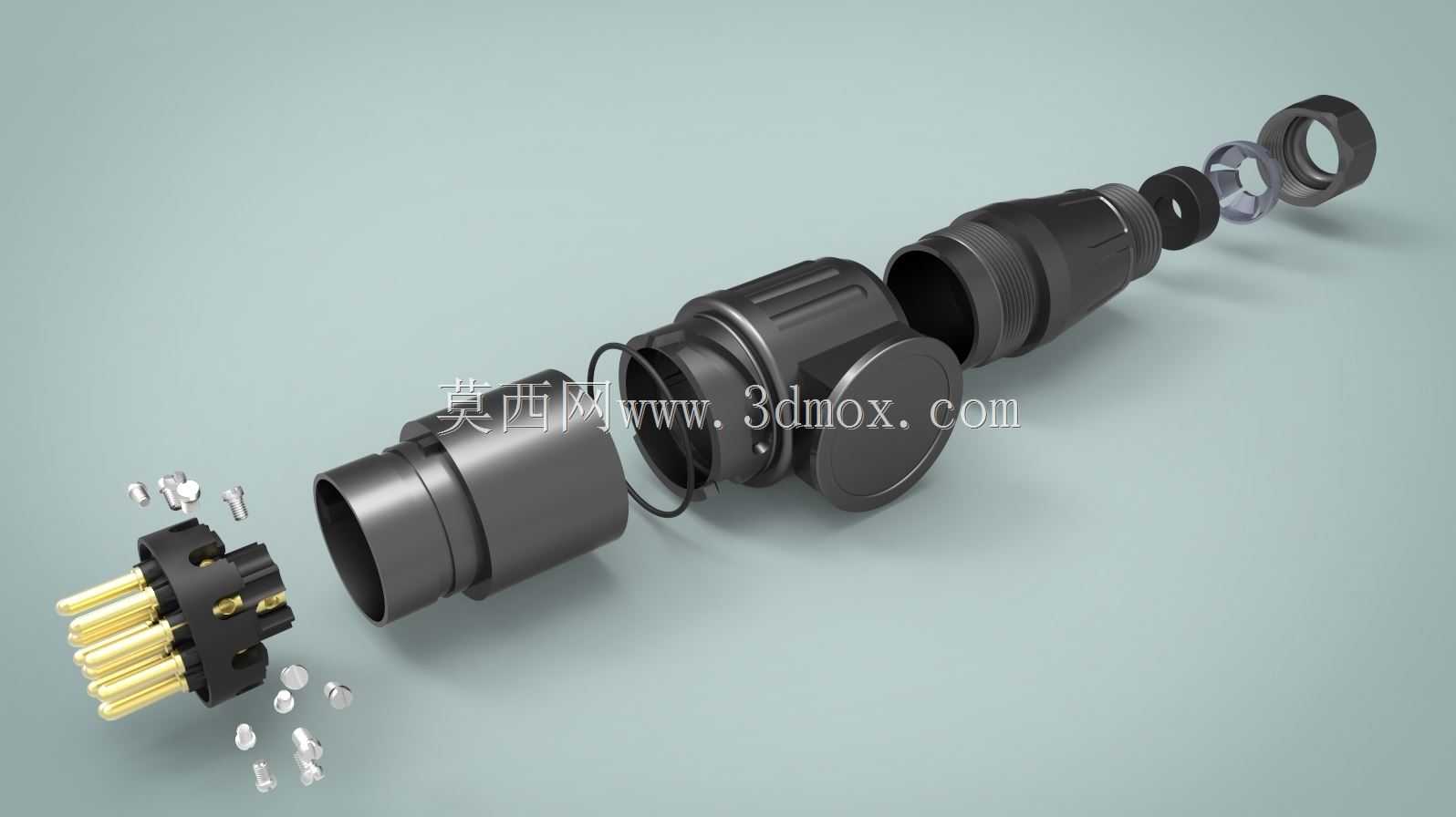

　　再说到安装边界和外形尺寸，这类欧式插头的插合端面遵循ISO 11446标准的7芯/13芯接口尺寸，插合直径统一为42mm，和拖车端的插座配合时，锁紧卡扣的行程要控制在3mm以内，保证插合到位后有清晰的卡扣到位反馈，不会因为行车振动松脱。整体弯角的角度设计为90°，出线方向和插合方向垂直，安装时插头本体突出安装面的尺寸控制在58mm以内，不会和挂接机构的机械锁扣、防摆支架产生运动干涉。尾部的锁紧螺母对边尺寸为24mm，用普通活动扳手就能完成锁紧操作，不需要专用工具，售后维修时的拆装便利性更好。建模时还要注意内部端子的固定结构，每个端子都带倒刺卡扣，装入腔体后能自动卡紧，不会因为插拔力的作用导致端子退针，针脚的接触端采用冠簧结构，和插座插针配合时的接触面积更大，大电流回路的温升更低，长时间开启灯光也不会出现过热烧蚀的问题。另外，壳体的壁厚设计要均匀，主体壁厚控制在2.5mm，加强筋位置的厚度不超过主体壁厚的60%，避免注塑成型时出现缩痕、翘曲，保证批量生产时的尺寸一致性，和不同厂家生产的同标准插座都能实现互换插合，不会出现插不进、锁不紧的匹配问题。
