塑料T型三通软管接头三维建模作品

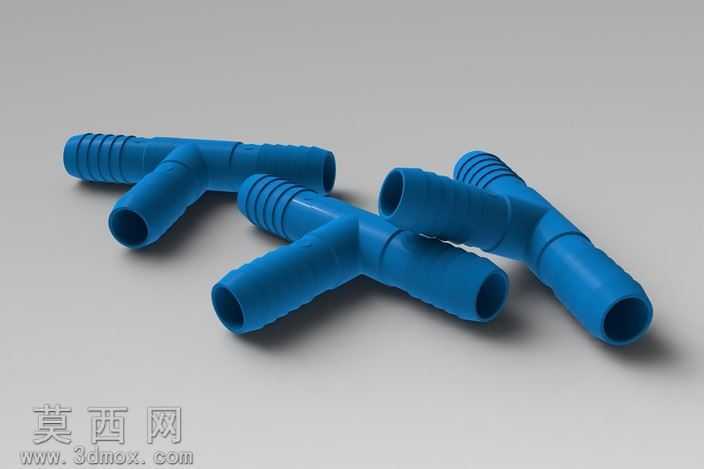

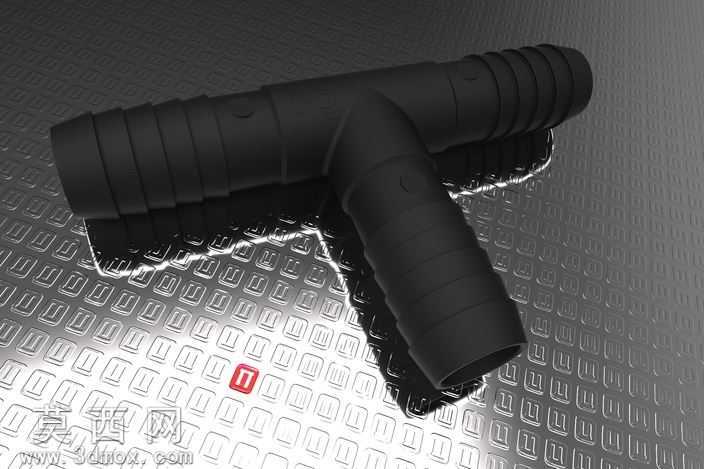

本作品为塑料材质T型三通软管接头的三维建模成果，建模过程以实际民用管路接驳场景的使用需求为核心设计依据，首先通过实物测绘获取接头各部位的精准尺寸参数，明确1/2英寸规格对应的12毫米、7毫米接驳口径的公差配合要求，确保模型尺寸与实际量产产品的尺寸标准完全匹配。建模阶段采用SolidWorks软件进行参数化实体建模，首先绘制接头主体的中心轴线草图，通过扫描特征生成T型三向连通的主体流道结构，针对接头外壁的环形防滑倒刺结构，采用圆周阵列结合拉伸切除的方式完成建模，每一道倒刺的倾斜角度、凸起高度都经过反复校准，既保证软管套接后的防脱锁紧效果，又避免倒刺过于尖锐割伤软管内壁。针对接头的转角过渡区域，采用可变半径圆角特征进行平滑处理，消除建模过程中产生的尖锐棱角，既还原了塑料注塑件的工艺特征，也有效降低实际使用过程中的应力集中问题，提升接头的承压耐用性。材质与渲染阶段，选用食品级蓝色PP塑料作为基础材质，调整材质的粗糙度、漫反射参数还原哑光塑料的真实质感，同时添加细微的材质颗粒感模拟注塑成型的表面肌理，渲染时采用柔和的侧上方打光方案，清晰呈现接头的结构轮廓、倒刺细节与内壁的光滑流道特征，通过多角度渲染展示三向接口的接驳方向与整体形态。结构设计上，三向接口采用等径规格设计，可同时接驳三根同口径的塑料软管，实现流体管路的分流或合流功能，主体壁厚均匀一致，完全符合塑料注塑成型的工艺要求，避免注塑过程中出现缩痕、缺料等生产缺陷，模型同时保留了STEP通用格式，可适配多款三维软件进行后续的管路装配模拟、流体力学仿真分析，也可直接用于3D打印手板验证、注塑模具开模的设计参考，完整还原了该款塑料三通接头的全部结构特征与工艺细节。
