欧式拖车连接插座金属结构设计

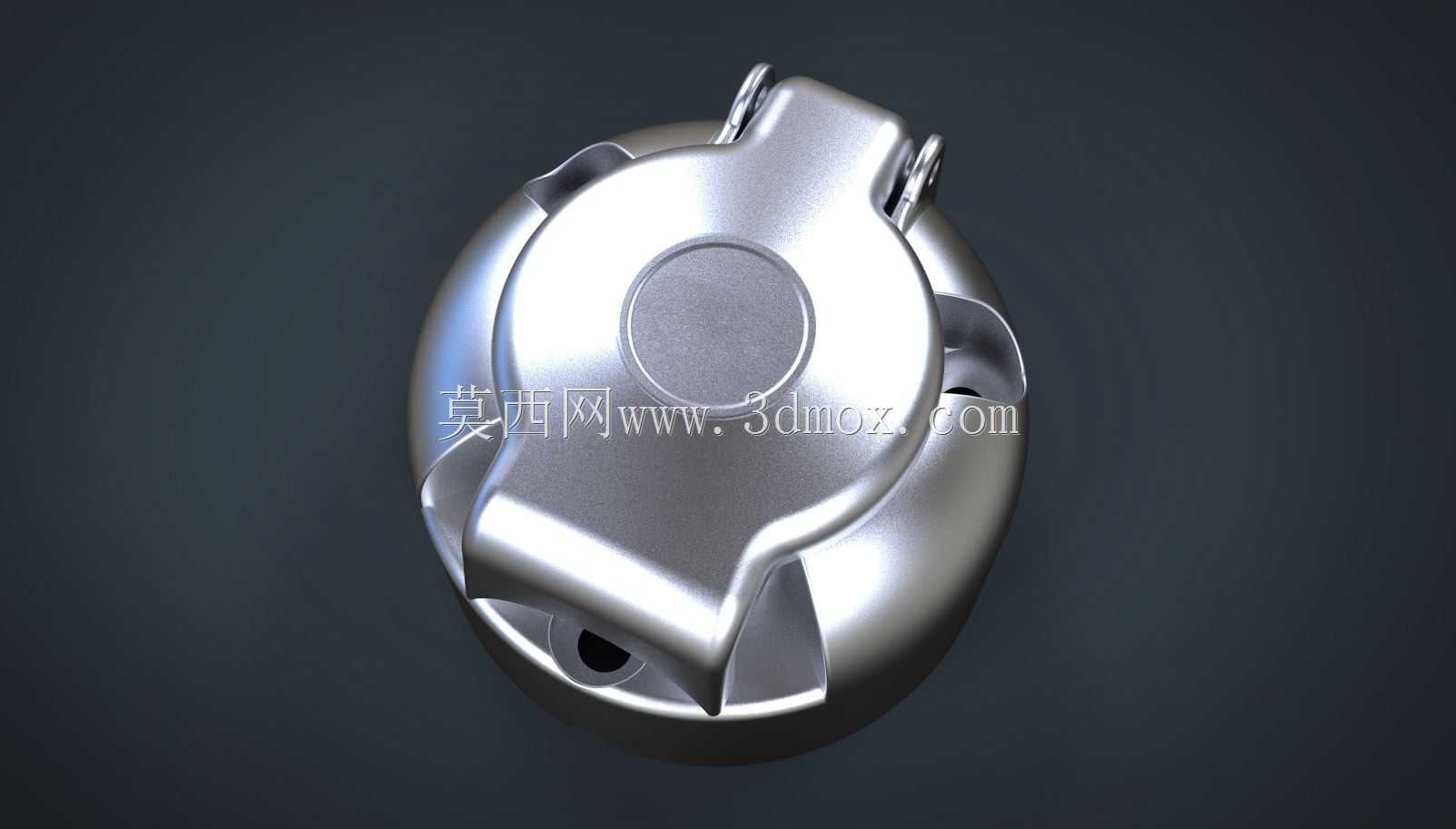

　　在拖挂式车辆的电气系统搭建中，拖车连接插座是承担牵引车与拖挂单元之间信号、电力传输的核心对接部件，日常作业场景里，不管是货运拖挂、旅居房车还是农用拖具的挂接作业，该部件都需要在户外颠簸、泥水侵蚀、频繁插拔的工况下保持稳定的连接可靠性，避免出现转向信号中断、刹车灯失效、供电接触不良等直接影响行车安全的问题。这款欧式拖车连接插座的整体结构采用一体化压铸金属壳体设计，外壳轮廓做了圆弧过渡处理，没有突出的尖锐棱角，既可以降低车辆行驶过程中气流扰动带来的风阻，也能在挂接操作时减少磕碰划伤的风险，壳体表面做了哑光金属质感的防护处理，能够抵御日常行驶中碎石冲击、雨水锈蚀以及紫外线老化带来的材质损伤，相比传统塑料壳体的同类型部件，金属壳体的抗挤压、

　　抗冲击性能提升明显，即使在户外非铺装路面行驶时被飞溅的硬物击中，也不会出现壳体开裂导致内部接插件暴露的问题。从结构设计逻辑来看，插座的核心对接端采用内凹式布局，插针组件全部隐藏在壳体内部的防护腔体内，外侧设置了带弹簧复位结构的防尘盖，在未插装连接插头时，防尘盖会在弹簧作用力下自动闭合，完全遮盖对接端面，阻挡泥水、灰尘、落叶等杂物进入接插区域，避免插针出现氧化、积污导致的接触电阻过大问题；防尘盖的开合卡扣设置在壳体侧上方，操作时不需要大幅度弯腰或者借助工具，单手指即可按压解锁，插装完成后卡扣可以和插头的对应锁止结构配合卡紧，避免车辆行驶过程中因为持续振动出现插头松脱、脱落的情况。关于安装边界的设计，

　　这款插座的底座采用圆形法兰式安装结构，法兰边缘均匀分布了三个固定安装孔，孔位间距符合欧式拖车通用的安装尺寸规范，可以直接适配多数欧系牵引车、拖挂车尾部的预留安装位，不需要额外对安装面进行打孔改造；安装面与壳体之间设置了嵌入式的橡胶密封垫圈，当通过螺栓将插座固定在车体安装位时，垫圈会被均匀挤压填充壳体与车体面板之间的缝隙，阻断雨水、洗车水从安装缝隙渗入车体内部或者插座内腔的路径，整体的防护等级可以满足户外全天候使用的要求。内部接插组件的排布遵循欧式拖车7芯信号的标准定义，每个插针的位置都做了防呆错位设计，插装插头时只有对应角度才能完全插入，从根源上避免插错针位导致的线路短路、信号接反问题；插针基材采用高导电铜合金，

　　表面做了镀锡防氧化处理，既可以保证大电流供电时的载流能力，减少接插部位的发热，也能降低长期使用后的氧化锈蚀速率，延长部件的实际使用寿命。在实际选型适配过程中，需要注意该插座的外伸尺寸，安装时要保证插座端面与车体周边突出部件保持足够的安全间隙，避免拖挂转向过程中插头线缆与周边部件发生摩擦干涉，同时插座的安装角度要略微向下倾斜3到5度，避免雨水在对接端面长期积存渗入接插腔体。从结构建模的细节来看，壳体上的每一处加强筋都对应了实际受力的薄弱位置，比如卡扣安装位、法兰固定孔周边都做了局部加厚处理，在控制整体重量的前提下最大化提升结构强度，复位弹簧的安装槽位做了防脱限位设计，长期反复开合防尘盖也不会出现弹簧弹出、移位的问题，内部的插针固定座采用耐高温绝缘材质，与金属壳体之间设置了定位卡槽，装配后不会因为振动出现插针歪斜、错位的情况。
