欧式拖车连接用金属插座结构设计

　　在拖挂式房车、货运拖板、农用挂车等需要与主车实现电气信号互通的场景中，拖车连接插座是承担灯光信号、制动信号、供电回路传输的核心对接部件，这类部件长期暴露在户外行驶环境中，需要同时兼顾结构强度、插接可靠性与密封防护性能，欧式规格的拖车连接插座在国内跨境拖挂设备、进口挂车配套领域应用占比逐年提升，其结构设计的合理性直接影响整车行驶的信号安全。

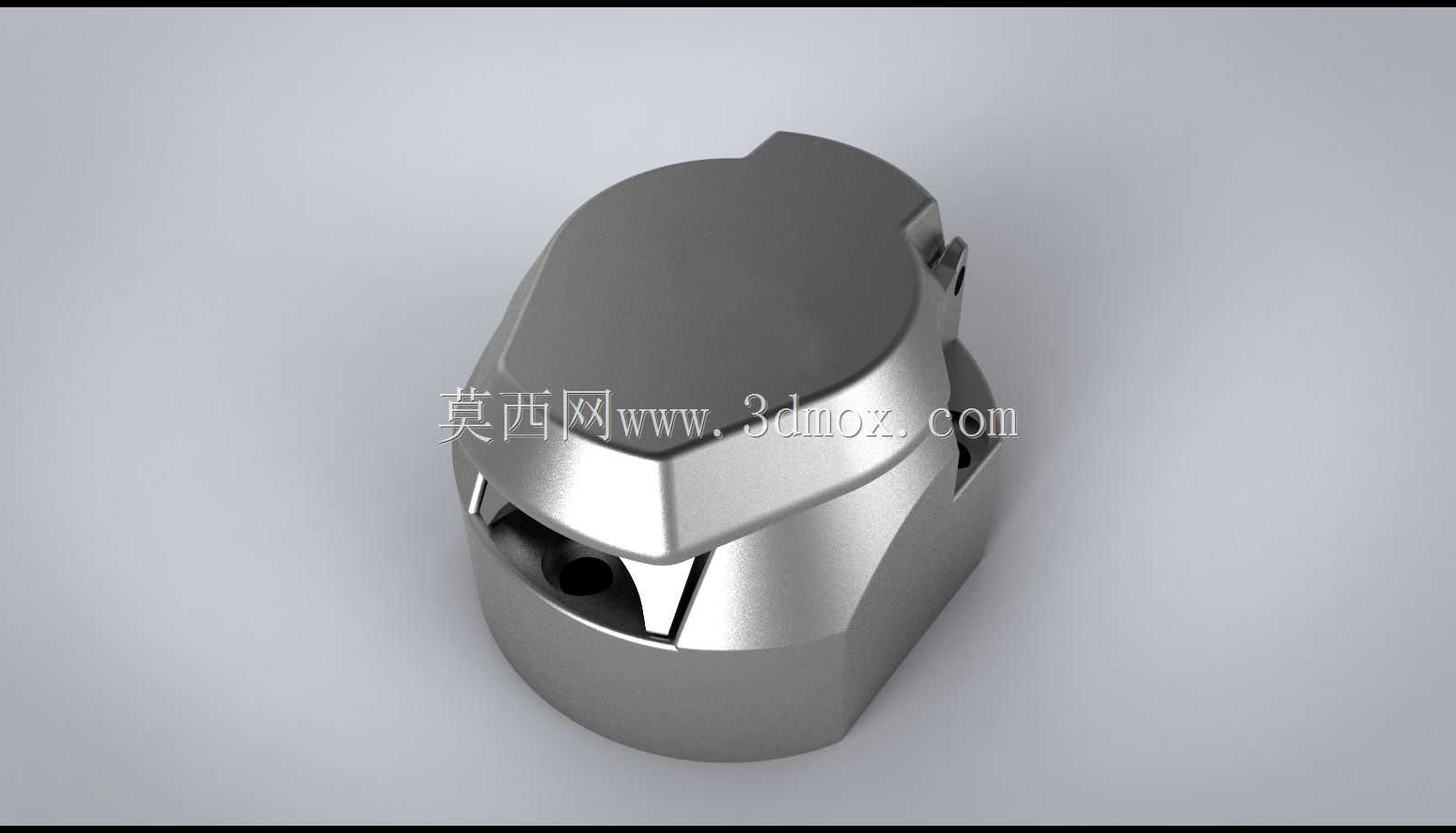

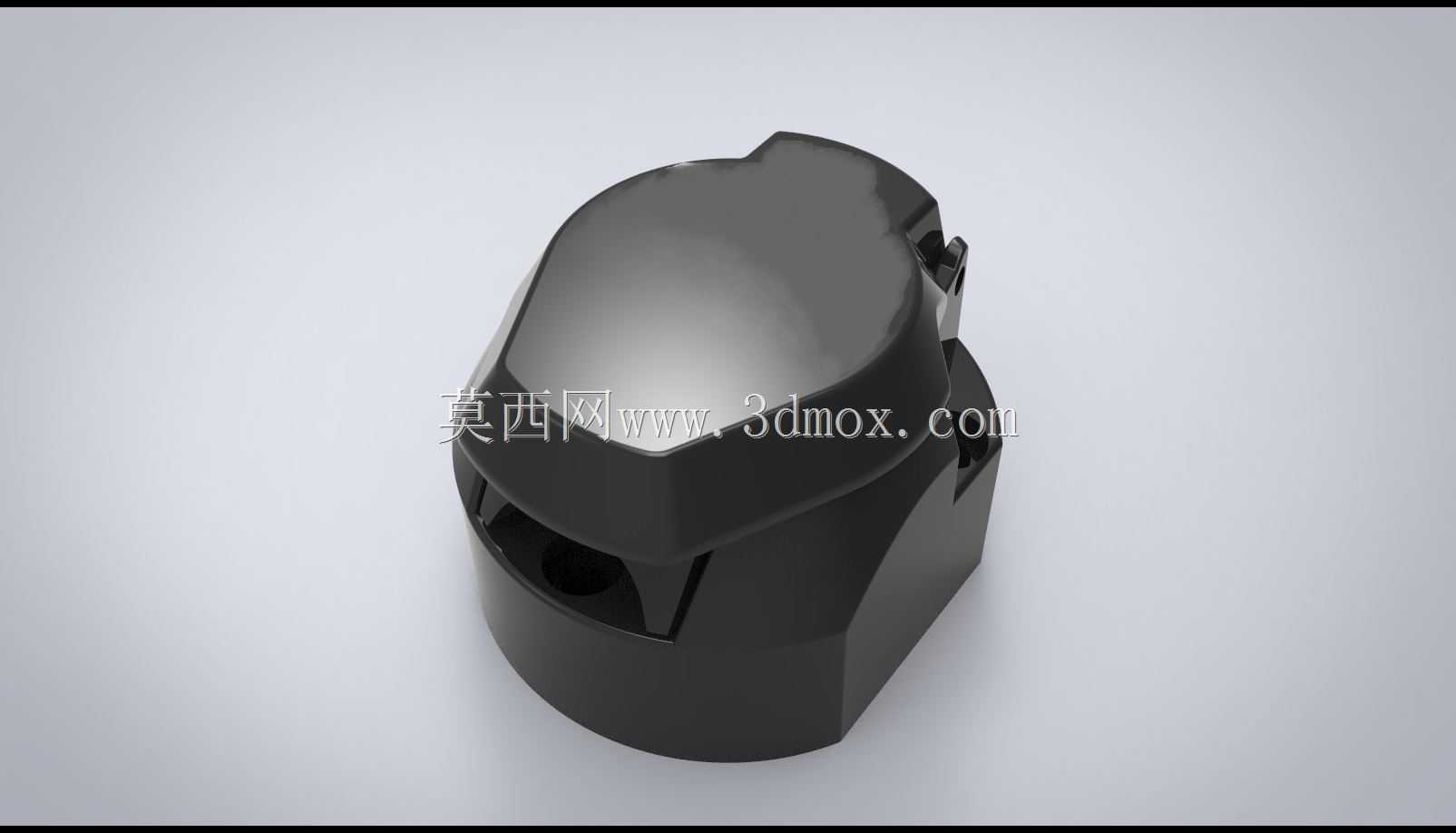

　　从实际使用场景来看，这类插座通常安装在主车尾部的保险杠或专用安装支架上，与拖车端的插头配合，实现左右转向、刹车、示宽、倒车、常电等多回路的电气连通，行驶过程中会持续承受路面带来的振动、泥水飞溅、温差变化带来的影响，因此外壳结构首先采用了一体化的金属压铸成型思路，整体外轮廓做了多段圆弧过渡，没有尖锐的凸起棱角，既可以降低行驶过程中的风阻，也能避免外力磕碰时出现应力集中导致的壳体开裂。壳体上部的弧形封盖结构在非插接状态下可以完全覆盖内部的端子腔，配合边缘的密封胶条结构，能够阻挡雨水、灰尘进入端子接触区域，减少端子氧化锈蚀的概率，封盖与壳体之间采用隐藏式的转轴连接，转轴位置设置在壳体侧方的凸起结构内，避免转轴外露出现锈蚀卡滞，保证长期使用后封盖仍能正常开合。

　　安装边界方面，这类欧式插座的底部设计有标准化的法兰安装面，安装孔位间距符合欧盟拖车配件的通用安装规范，能够直接适配市面上多数主车尾部的预留安装位，不需要额外做支架改装，壳体下部的腔体预留了足够的走线空间，线束从壳体后方的进线口接入后，可以在腔体内完成端子压接与固定，进线口位置设计有螺纹锁紧结构，可以配套对应的防水格兰头，锁紧后能够固定线束，避免行驶过程中线束拉扯导致端子松脱。内部的端子排布采用了圆周错位布局，不同功能的端子之间设置有绝缘隔离筋，避免不同回路之间出现短路风险，每个端子的插接端都设计有导向倒角，插头插入时可以自动对准端子位置，不需要刻意对位就能完成插接，降低用户操作难度。

　　从结构设计的细节来看，壳体外部的金属表面做了哑光防腐处理，既可以提升金属壳体的抗锈蚀能力，也能避免强光下的反光影响后车驾驶员视线，壳体两侧的卡位结构与插头的锁扣对应，插接到位后锁扣会自动卡入卡位，防止行驶过程中因为振动导致插头松脱，需要分离时只需要按压插头的解锁按键就能顺利拔出，操作力度经过适配，既不会因为太松导致意外脱开，也不会因为太紧导致插拔困难。端子部分采用了铜基镀银的材质方案，接触电阻低，大电流供电回路的端子做了加粗设计，能够满足挂车刹车、驻车供电的大电流传输需求，信号回路的端子则做了防呆设计，不同功能的端子直径存在细微差异，装配时不会出现端子错装的问题。

　　在实际选型匹配时，需要注意这类欧式插座的插接界面尺寸与国标7芯插座存在差异，不能直接与国标插头通用，必须配套对应规格的欧式拖车插头使用，安装时需要保证插座的安装面与车辆尾部平面平行，插接方向朝向正后方，避免插头插接后出现受力倾斜，长期倾斜受力会导致壳体内部的端子出现偏磨，缩短部件使用寿命。布线时需要将插座的供电回路与信号回路分开走线，避免大电流供电时对灯光信号产生干扰，线束在进入插座腔体前需要做滴水弯处理，让线束上的凝结水顺着弯度流下，不会顺着线束流入插座内部。这类结构的三维建模过程中，需要重点关注壳体的壁厚均匀性，压铸成型的壳体壁厚控制在2.5-3mm之间，转角位置都做了R角过渡，避免压铸时出现缩孔、填充不足的缺陷，内部的绝缘隔离筋与壳体的装配间隙控制在0.1mm以内，既可以保证绝缘件顺利装入，也不会因为间隙过大出现端子晃动的问题。
