欧式拖车电路连接插头结构设计

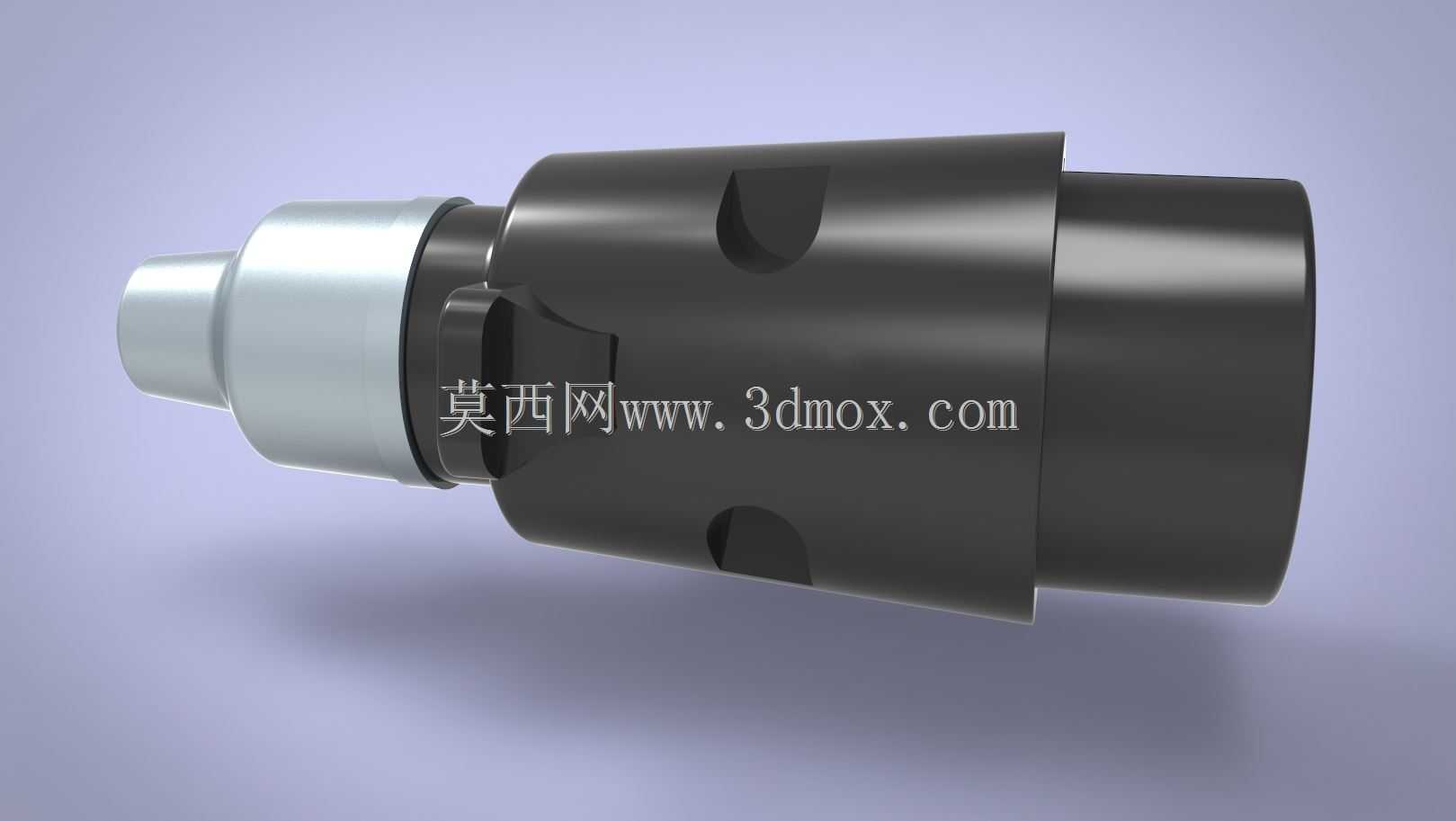

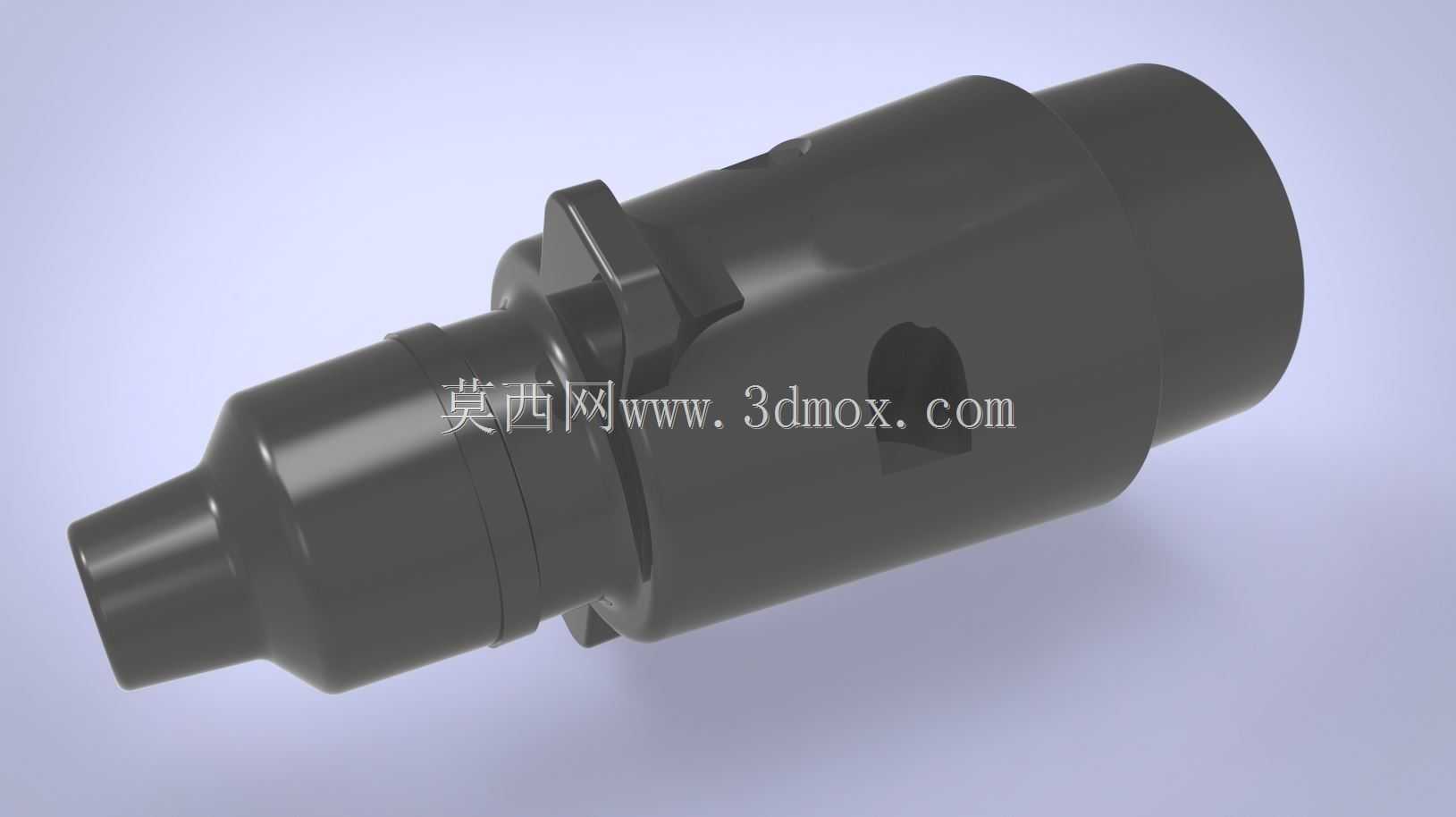

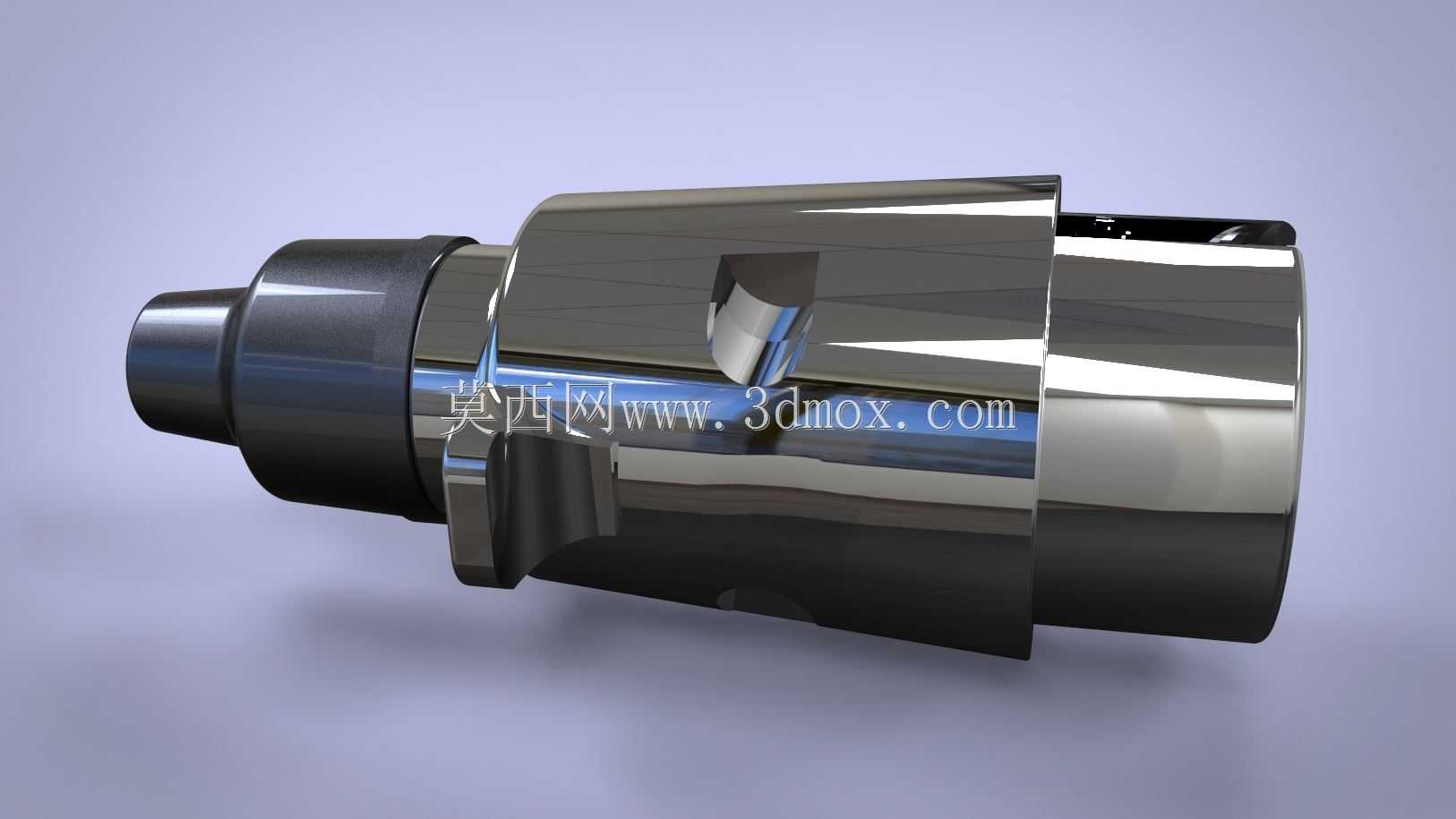

　　在拖挂式房车、货运小拖板、农用机具拖挂等场景中，主车与拖挂单元之间的电路信号传输完全依赖连接插件完成，这类插头需要同时承担刹车灯、转向灯、示宽灯、驻车灯甚至倒车信号的通路对接，还要应对户外行驶中的泥水侵蚀、颠簸震动、频繁插拔的工况，欧式拖车连接插头正是针对这类使用需求开发的专用接插部件。从结构设计来看，该插头采用阶梯式圆柱外形，前端为插合导向段，锥度设计能够在对接时自动修正轴向偏差，即便在光线不佳的户外环境操作，也能快速对准插座完成插合，无需反复调整对位角度。中部设置的径向凸台是插拔施力与轴向限位的核心结构，插拔时操作人员可以握持凸台两侧施力，避免直接拉扯尾部线缆造成线芯断裂，插合到位后凸台会与插座端面贴合，

　　限制插头插入过深顶弯内部插针，同时也能作为密封圈的安装基准面，在凸台后侧加装橡胶密封圈后，插合状态下可以阻挡泥水、灰尘进入接插接触面，避免触点氧化造成接触不良。插头壳体采用一体化注塑成型结构，表面无多余拼接缝隙，壳体上预留的侧向开孔是线缆进线与内部接线的操作位，接线完成后可以通过密封胶圈或者灌封处理封闭开孔，保证壳体整体的防护能力。尾部的缩径结构用于固定线缆护套，能够承受行驶过程中线缆摆动带来的拉力，避免线缆与壳体衔接位置出现线芯弯折疲劳断裂。从安装边界来看，该插头的最大外径适配欧式标准拖车插座的安装开孔尺寸，插合后的总长度不会超出拖车连接架的侧边轮廓，避免在车辆转弯、过颠簸路段时插头与周边构件发生刮碰。内部插针采用环形排布方式，

　　不同线径的信号回路对应不同直径的插针，大电流的刹车、示宽灯回路采用更粗的插针降低接触电阻，小电流的信号回路采用细插针节省内部空间，插针根部设置防退卡槽，压接线缆后不会因为频繁插拔出现插针松动移位。在实际使用中，这类插头需要满足-40℃到85℃的工作温度范围，壳体材料选用耐候性工程塑料，长期暴露在紫外线照射下不会出现脆化开裂，插针表面镀锡处理，既能降低接触电阻，也能抵御沿海高盐雾、北方冬季融雪剂腐蚀的影响。设计过程中需要重点考量插拔力的平衡，插拔力过大会导致操作人员对接困难，插拔力过小则会在行驶震动中出现松脱，因此插针与插孔的配合公差、密封圈的压缩量都需要经过反复验证，保证在1000次插拔循环后，接触电阻仍然保持在合格范围内，

　　同时插合后能够承受一定的轴向拉力不松脱。另外，插头的外形没有尖锐棱角，所有过渡位置都做了圆角处理，一方面是避免插拔过程中划伤操作人员手部，另一方面也能减少行驶过程中的风阻，同时降低泥水在壳体表面的附着，车辆行驶中的气流可以顺着锥面带走表面附着的泥水，减少污渍堆积。针对拖挂场景中经常出现的线缆拉扯情况，插头内部的接线位置预留了线芯弯曲余量，即便线缆受到瞬时拉力，拉力也会先作用在尾部的线缆固定结构上，不会直接传递到插针与线芯的压接位置，避免出现线芯拉脱的故障。
