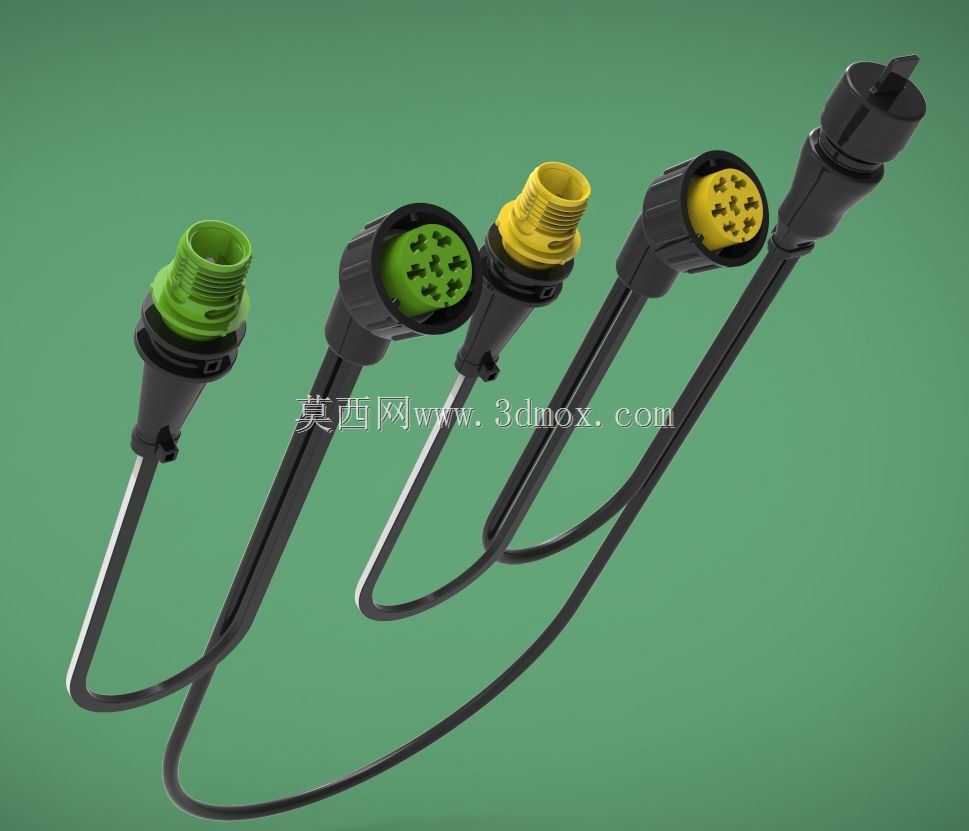

多规格车载终端防水连接电缆组件

　　这类多规格终端电缆复合组件，核心应用场景集中在车载电控系统、户外工业传感设备的信号与小功率电源传输环节，尤其是工程车辆、农用机械的车身分布式电控单元连接，需要长期暴露在泥水、油污、温差波动大的工况下，对接插件的密封性能、插拔可靠性要求远高于普通室内线束。从实际使用角度看，不同芯数的接头分别对应不同信号传输需求：2芯规格多用于开关量信号、小功率供电回路，4芯、6芯、9芯规格分别对应模拟量信号、CAN总线通讯、多组传感信号的同步传输，同系列接头做了防呆结构设计，不同芯数的插头无法误插，避免现场装配时接错回路导致的电控故障。

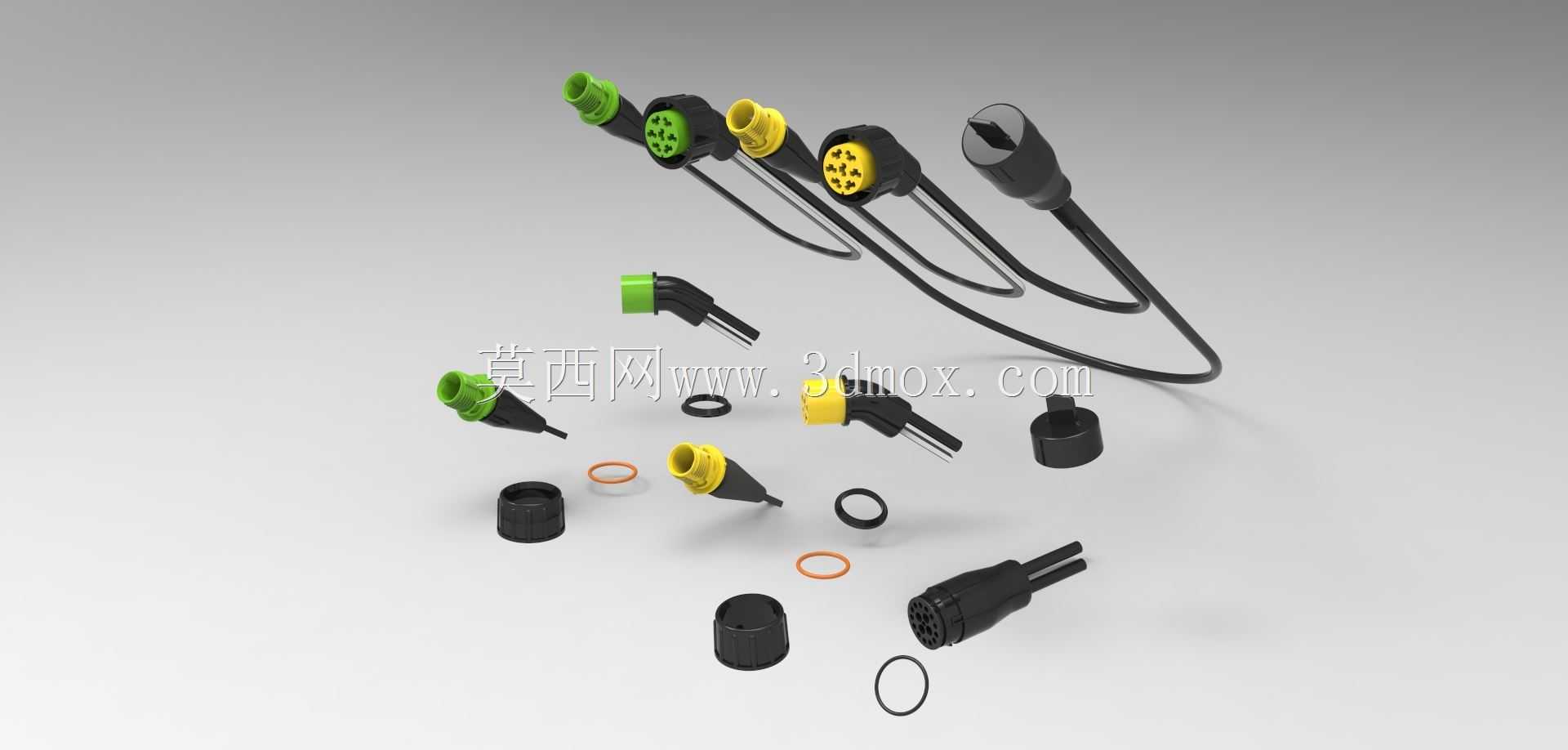

　　设计层面首先考虑的是密封可靠性，接头尾部与线缆衔接处做了阶梯式倒刺结构，装配时套入橡胶密封套后，线缆弯折时不会出现密封面移位，插头与插座对接后，前端的橡胶密封圈能达到IP67级防护，即使短时浸泡在水中也不会出现回路短路。接头外壳采用增强尼龙材质，兼顾耐低温冲击与耐油污腐蚀性能，接触端子采用铜合金镀锡工艺，既保证导电性能，也能避免长期使用后氧化导致的接触电阻升高。配套的密封垫圈、锁紧螺帽都做了标准化尺寸设计，现场维护时如果单个密封件损坏，不需要更换整套线束，单独替换对应规格的密封件即可恢复防护性能。

　　从安装边界来看，整套组件的接头外径根据芯数不同控制在12mm到22mm区间，线缆弯曲半径不小于线缆外径的6倍，布线时需要避开高温排气部件、运动摩擦部位，固定时采用带橡胶衬套的线卡，避免线缆外皮被金属棱边割破。插头对接时的插入力控制在30N到60N之间，不需要额外工具即可徒手完成插拔，对接到位后会有清晰的卡扣锁止反馈，避免车辆行驶振动导致接头松脱。不同颜色的接头护套对应不同功能回路，比如绿色对应传感信号回路、黄色对应电源回路、黑色对应通讯回路，现场布线时可以通过颜色快速区分回路，减少装配查线的工作量。

　　建模过程中需要重点关注几个配合公差：插头与插座的对接配合面公差控制在±0.05mm，保证密封圈压缩量在合理区间，压缩量过小会导致密封失效，压缩量过大会导致插拔力过大、密封圈过早老化；端子与塑料外壳的卡槽配合公差控制在±0.03mm，避免端子在插拔过程中出现退针问题；尾部密封套与线缆外皮的配合过盈量控制在0.8mm到1.2mm，既保证密封性能，也不会因为过盈量过大导致装配时线缆外皮被推挤变形。另外整套组件的线缆部分做了柔性建模处理，可以根据实际布线走向调整弯曲形态，在做整车布线装配仿真时，能够直观检查线缆与周边结构件的干涉情况，提前规避布线时出现的线缆拉扯、弯折半径不足等问题。

　　这类接插件在实际选型时，除了芯数匹配，还需要确认回路的额定电流、耐压参数，不同线径的线缆对应不同的载流能力，2芯规格通常搭配0.75平方毫米线径，可承载10A以内的电流，多芯信号回路通常搭配0.3平方毫米线径，满足信号传输的载流需求即可。接头的工作温度范围覆盖-40℃到125℃，能够满足绝大多数户外工业设备、车载设备的工况温度要求，即使在北方冬季低温环境下，线缆外皮也不会出现硬化开裂的问题，接头的插拔寿命不低于1000次，满足设备全生命周期内的维护插拔需求。
