户外立式柱状发光照明灯具结构设计

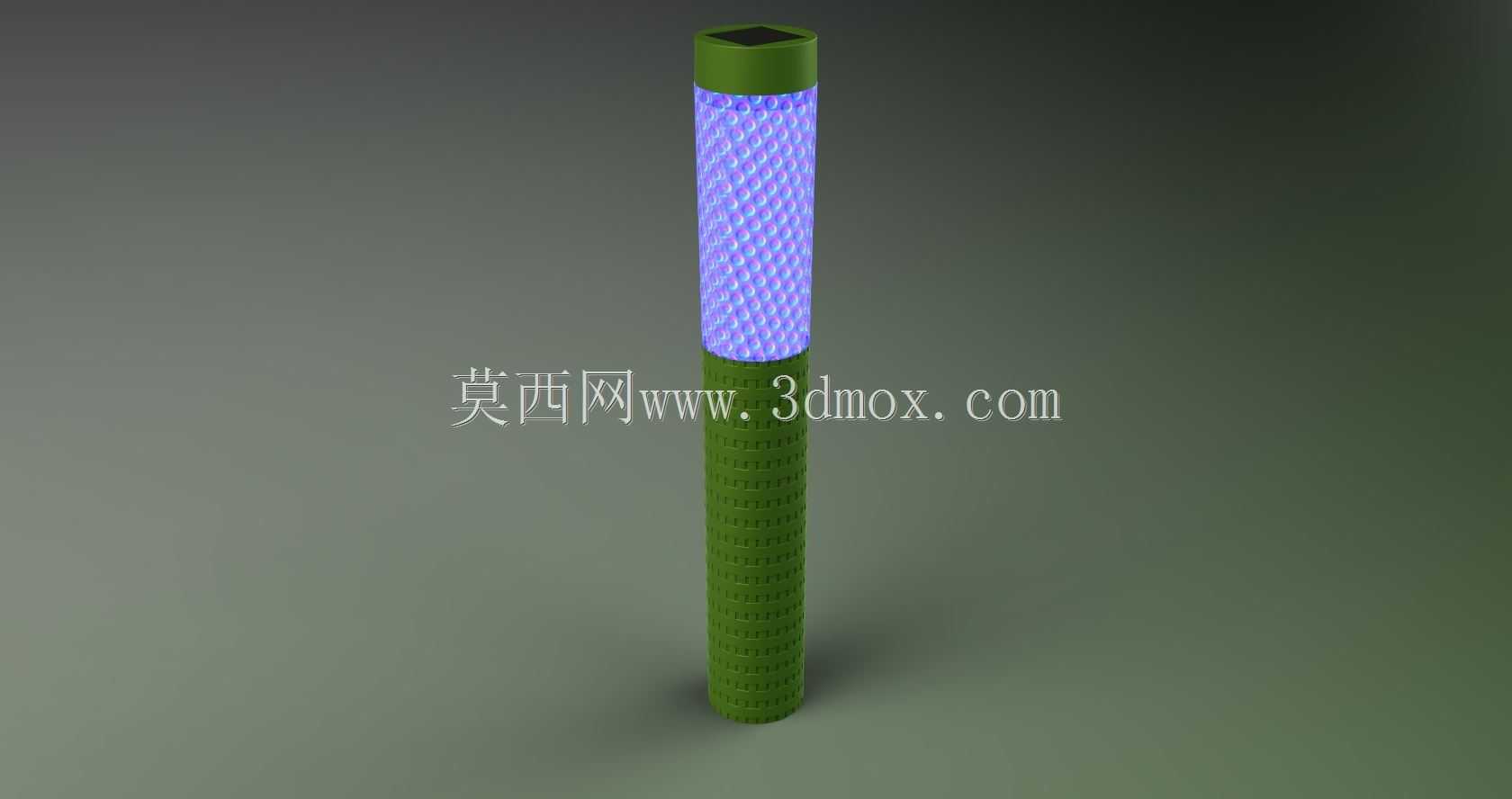

　　这款立式柱状发光灯具的设计，最初是针对市政步道、园区绿化带这类需要兼顾基础照明与景观协调性的场景做的方案，在做结构拆解之前，先明确它的实际安装边界：整体为等直径圆柱主体，底部预留的安装法兰直径比柱身大30mm，安装时需要在硬化地面预埋M8膨胀螺栓固定，安装完成后柱身垂直高度为1200mm，顶部端盖为方形切角结构，边长比柱身直径大12mm，既可以遮挡柱身与端盖的连接缝隙，也能避免顶部积水顺着柱身流到发光区域留下水渍。

　　从功能特性来看，这款灯具做了上下分段的发光设计，下半段柱身做了防滑滚花纹理，这部分是不发光的结构段，内部用来放置驱动电源、接线端子这些电气组件，滚花纹理一方面是增加柱身的结构强度，减少薄壁圆柱受外力挤压出现的形变，另一方面如果是安装在人行步道旁，轻微的剐蹭不会在光滑表面留下明显划痕，降低后期维护的清洁成本。上半段是发光段，采用了菱格纹理的漫透射罩，这种纹理不是单纯做外观装饰，而是把内置灯珠的点光源做多次折射打散，避免直视时出现眩光，同时菱格结构比光滑平面的透射罩刚性更好，受外力冲击时不容易出现开裂，发光段的长度占整体柱身高度的三分之一，照射角度覆盖柱身周围1.5米半径的区域，刚好满足步道行人的近距离照明需求，不会因为光线过强对周边住户造成光污染。

　　设计思路上没有采用整柱发光的方案，主要是考虑户外使用的可靠性：下半段结构件采用改性ABS材质，表面做军绿色喷塑处理，和绿化带的植被色调能自然融合，不会在景观环境里显得突兀，同时材质本身的耐候性可以满足-20℃到60℃的使用环境，长期紫外线照射下不容易出现脆化褪色。上半段的透射罩采用乳白PC材质，和下半段柱身做插接式密封连接，接缝处放置三元乙丙橡胶密封圈，防护等级可以达到IP65，应对日常的雨水冲刷、扬尘堆积都不会出现内部进水短路的问题。顶部的端盖做了1.5度的倾斜坡度，雨水落在端盖上会顺着坡度自然流到柱身外侧，不会在端盖表面积水渗进内部结构，端盖内部预留了太阳能电池板的安装位，如果是无布线的园区场景，可以直接替换成太阳能供电版本，不需要额外开挖路面布电源线，适配不同场景的安装需求。

　　在结构细节处理上，下半段柱身靠近底部的位置预留了隐藏式接线口，接线口用橡胶堵头密封，安装时电源线从地面预埋的穿线管穿出后，直接通过接线口接入内部的接线端子，不需要拆开整个柱身，安装和后期维护检修都更方便。柱身内部做了两条纵向的安装筋，电源模块直接用自攻螺丝固定在安装筋上，不需要额外做安装支架，减少零件数量的同时也降低了整体重量，单台灯具的整体重量控制在2.8kg，单人就可以完成搬运和安装作业，不需要额外的吊装设备。发光段的内部灯板采用铝基板贴合在柱身的内壁上，点亮时产生的热量可以通过铝基板传导到柱身结构件上散热，不需要额外加装散热片，既简化了结构，也能延长灯珠的使用寿命，正常使用情况下的光源寿命可以达到30000小时以上，减少后期更换光源的频次。

　　实际选型应用的时候，需要注意安装地面的硬化厚度不低于100mm，才能保证膨胀螺栓的固定强度，避免受外力碰撞出现倾斜。如果是安装在草坪区域，需要给灯具做高出地面50mm的混凝土安装基座，避免雨季积水淹没底部接线口。这款灯具的结构没有复杂的曲面造型，所有零件都是规则的回转体和方形结构，开模成本相对较低，批量生产的良率可以控制在98%以上，适合市政园区、住宅小区步道、景区游步道这类需要批量布置照明设施的场景使用，和常规的庭院灯相比，柱式结构没有外伸的灯臂，不会占用步道的通行空间，行人通行时不会出现磕碰的问题，整体外观简洁低调，能适配不同风格的景观设计需求。
