汽车线束终端连接插头组件结构设计

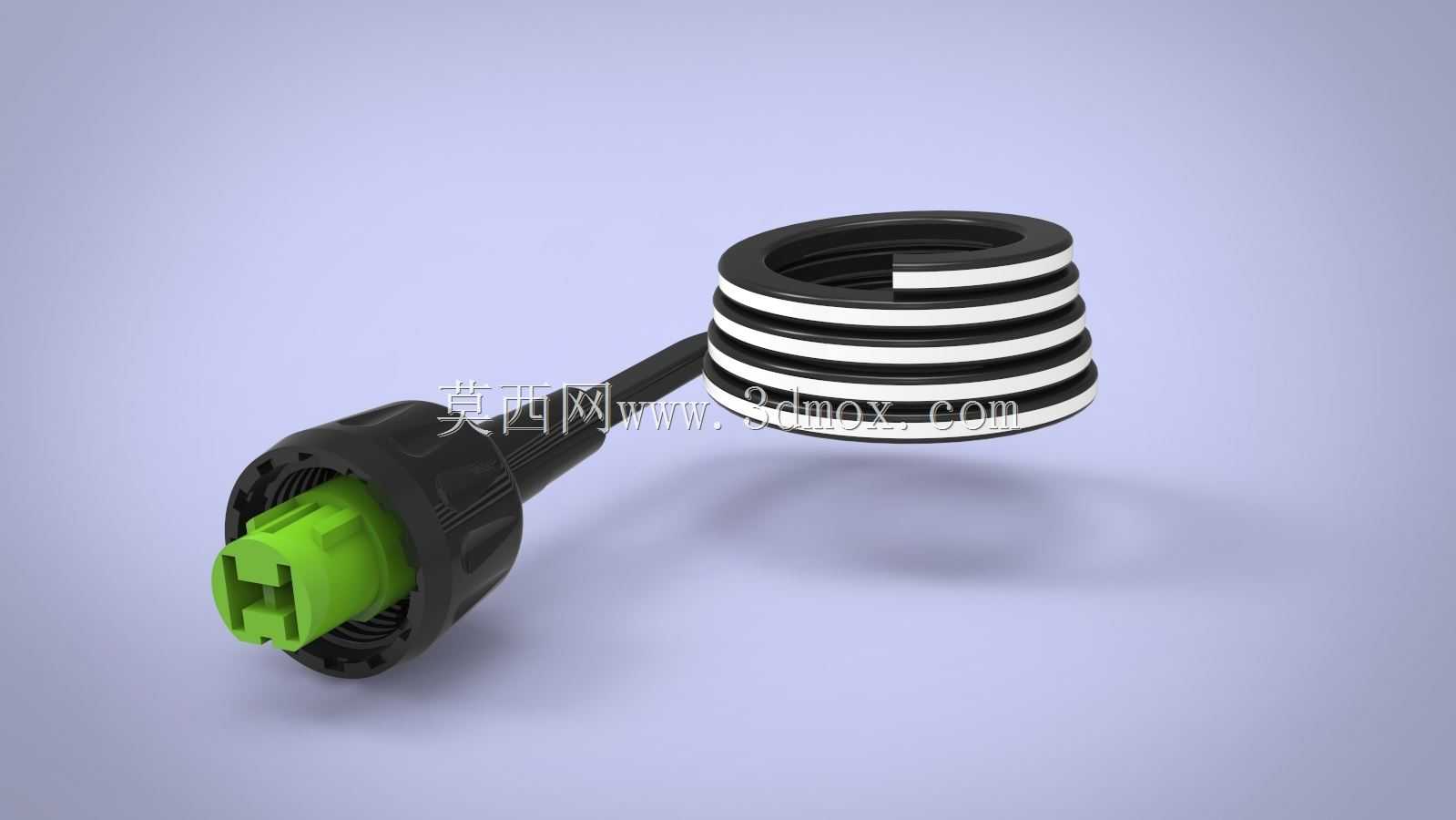

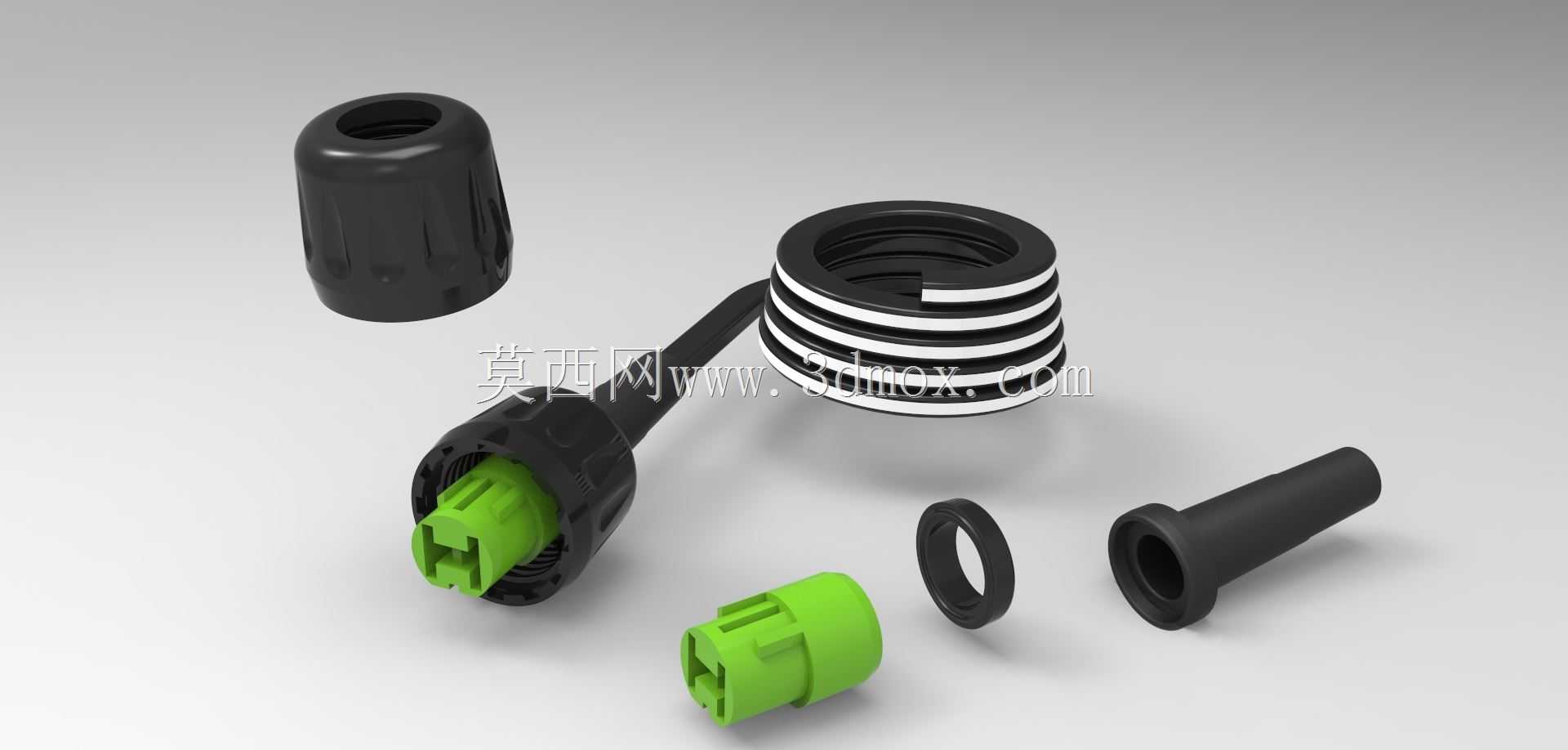

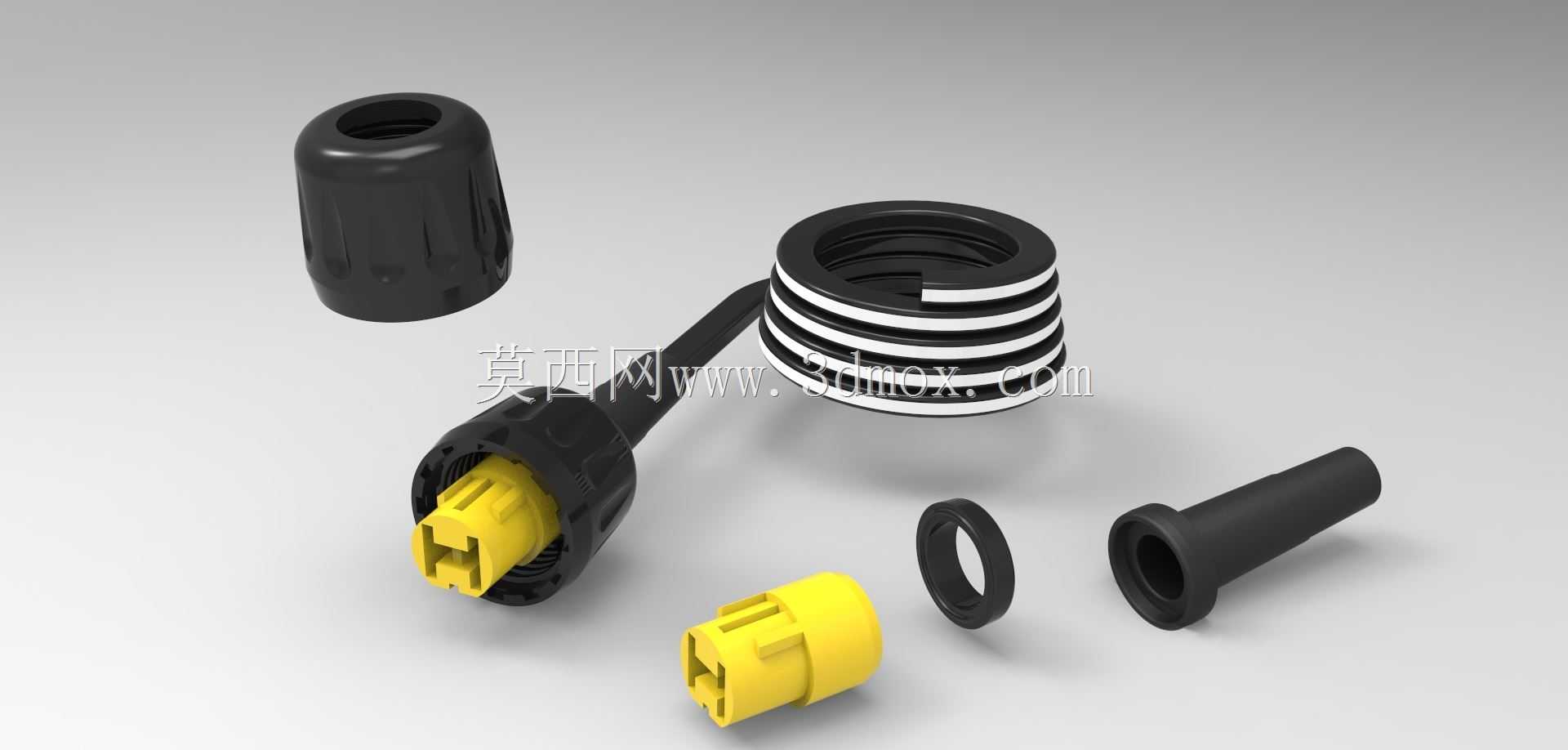

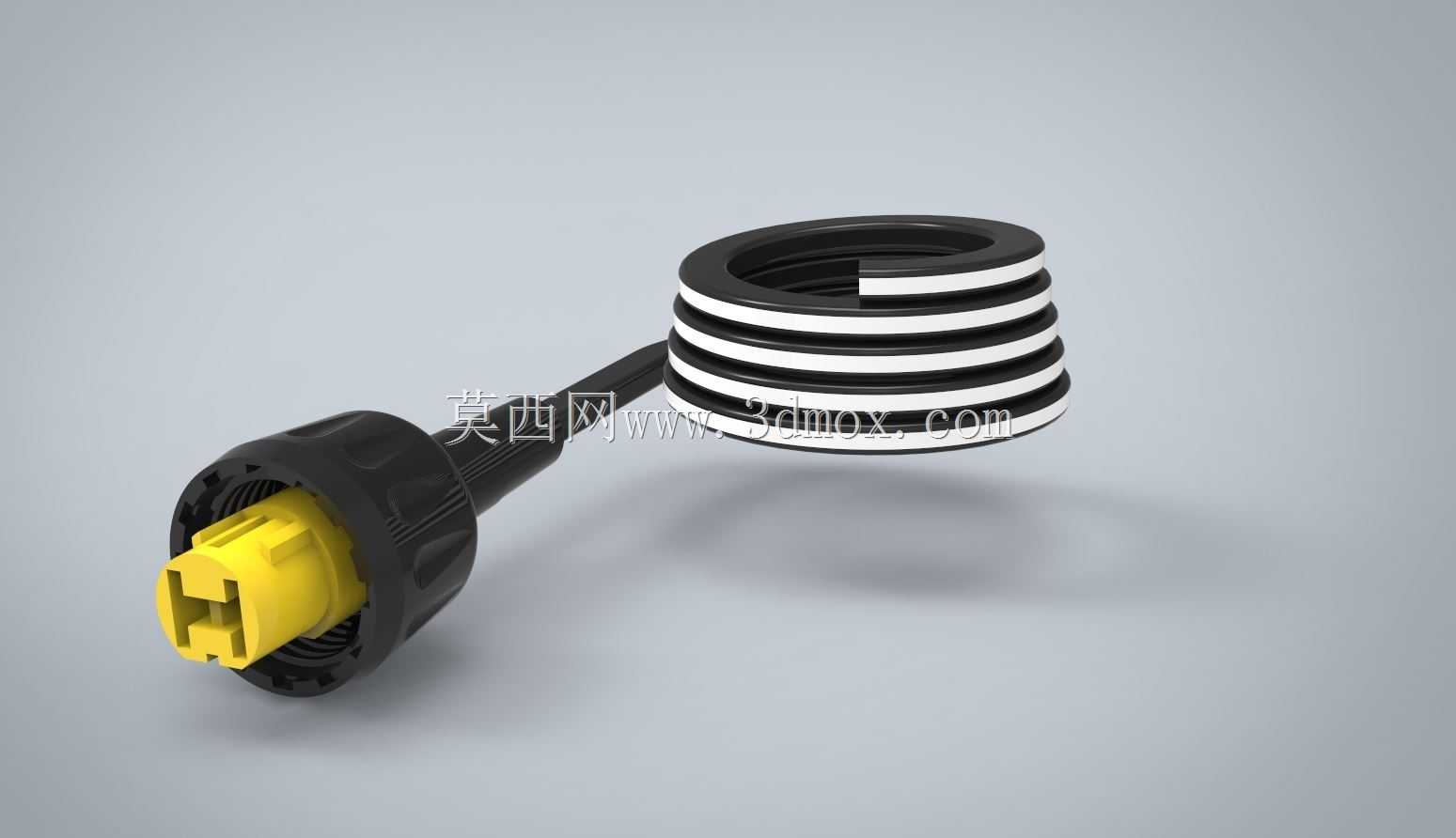

　　这套终端电缆连接组件，主要面向车载低压线束的终端接驳场景，在整车线束布局里承担着传感器、执行器与主线束之间的信号、小电流传输接驳任务，常见于车门线束、发动机舱外围附件、车灯模组的终端接线位置，需要兼顾插接后的连接可靠性、线缆端的密封防松、以及装配后的抗拉扯性能。从结构拆分来看，整套组件包含锁紧螺帽、带内卡接结构的插头主体、绿色绝缘内芯、密封垫圈、线缆尾套、波纹防护套这几个独立零件，每个零件的结构设计都对应实际装车后的工况需求。先看插头主体部分，内部的卡接槽和绿色绝缘内芯的凸台做过盈配合，绝缘内芯上预留的端子插孔尺寸，是按照车用标准0.6mm插簧端子的安装边界设计的，插孔内壁做了0.2mm的导向倒角，方便生产线上端子插入时的对位，

　　避免插歪导致的端子退针问题；插头外侧的外螺纹段和锁紧螺帽配合，螺帽内壁的防滑筋是为了手工拧紧时增加摩擦力，不需要额外工具就能达到预设的锁紧力矩，螺帽拧紧后会把波纹防护套的端部压在插头主体的台阶面上，波纹套本身是车用线束常用的PA材质波纹管，套在线束外侧起到耐磨、防剐蹭的作用，被螺帽压紧后不会出现线束拉扯时波纹管移位脱落的问题。再看线缆端的密封结构，黑色的橡胶密封垫圈是套在线缆外层的，当尾套被螺帽压紧时，垫圈会产生径向形变，紧紧贴住线缆外绝缘层和插头内壁的环形槽，达到IP67级的密封效果，能阻挡发动机舱的泥水、洗车时的高压水进入插头内部造成端子氧化短路；尾套是带锥度的橡胶件，从和垫圈接触的大直径端逐步收窄到和线缆外径匹配的小直径端，

　　这个锥度设计一方面是在线束弯折时提供应力释放，避免线缆在插头根部反复弯折导致铜丝断裂，另一方面锥面和螺帽内锥面配合，拧紧时能给密封垫圈提供均匀的轴向压力，不会出现偏压导致的密封失效。设计过程中需要重点把控几个安装边界尺寸：首先是插头插接端的外径尺寸，要和对插端的护套内孔尺寸匹配，单边间隙控制在0.1mm以内，避免车辆行驶振动时出现插接松旷；其次是锁紧螺帽的拧紧行程，要保证螺帽拧到底时，密封垫圈的压缩量在30%-40%之间，压缩量太小密封不足，压缩量太大又会导致垫圈永久变形失去密封弹性；还有尾套的最小内孔尺寸，要比适配线缆的外径大0.3mm，方便装配时线缆顺利穿过，同时又不会因为间隙过大影响密封效果。实际装车验证阶段，

　　这类连接器需要通过-40℃到125℃的温度循环测试，以及1000次的插拔寿命测试，还有沿线缆方向100N的静拉力测试，保证拉扯时线缆不会和插头脱离。在三维建模过程中，每个零件的配合公差都做了对应设置，比如塑料件之间的卡接配合采用H7/h6的间隙配合，橡胶件和塑料件的密封配合采用过盈0.5mm的设计，螺纹段采用公制细牙螺纹，细牙螺纹的自锁性更好，适合车辆振动工况下的防松需求。另外绿色绝缘内芯采用不同颜色，也是车用连接器的通用设计规范，不同颜色对应不同的线径、端子规格或者回路定义，能避免生产装配时出现错插混装的问题，内芯上的防呆凸台和插头主体内的防呆槽对应，只有正确的对位方向才能把内芯装入插头，完全杜绝装配时的方向错误。波纹防护套的卡槽设计，是和螺帽端部的环形凸台匹配的，装配时波纹管端部先卡在螺帽的凸台里，再拧紧螺帽，这样即使长期振动，波纹管也不会从螺帽里脱出，给线束提供持续的外层防护。整套组件没有多余的冗余结构，每个结构特征都对应实际使用中的具体需求，从装配效率、密封性能、抗振防松、耐拉扯弯折几个维度，都满足车载线束终端连接的工况要求，建模时所有的拔模角度都按照塑料注塑件的工艺要求设置为1.5度，壁厚均匀控制在2mm，避免注塑时出现缩痕、缺胶等工艺缺陷，能直接对接后续的模具开发流程。
