拖车连接用多针电气接插件结构设计

　　在拖挂类车辆的电气系统搭建场景中，牵引车与拖挂单元之间的信号、动力传输稳定性，直接决定了行车过程中灯光、制动信号等关键指令的传递可靠性，这类跨单元的电气连接部件，需要同时兼顾接插对位便捷性、连接锁紧可靠性、户外工况耐候性以及内部导电件的防护性能，避免行驶过程中因振动松脱、泥水侵入引发的信号中断故障。这款拖车连接插头的结构设计，从实际装车工况的痛点出发做了针对性的结构优化，首先在接插端的导向结构上，外壳端部做了大角度的倒角导向，即使在光线不佳的户外作业场景，操作人员也能快速完成公母端的对位，不需要反复调整角度就能顺利插入，降低了接插操作的对位难度。插头内部的导电插针采用错位排布设计，不同功能的插针长度做了差异化处理，

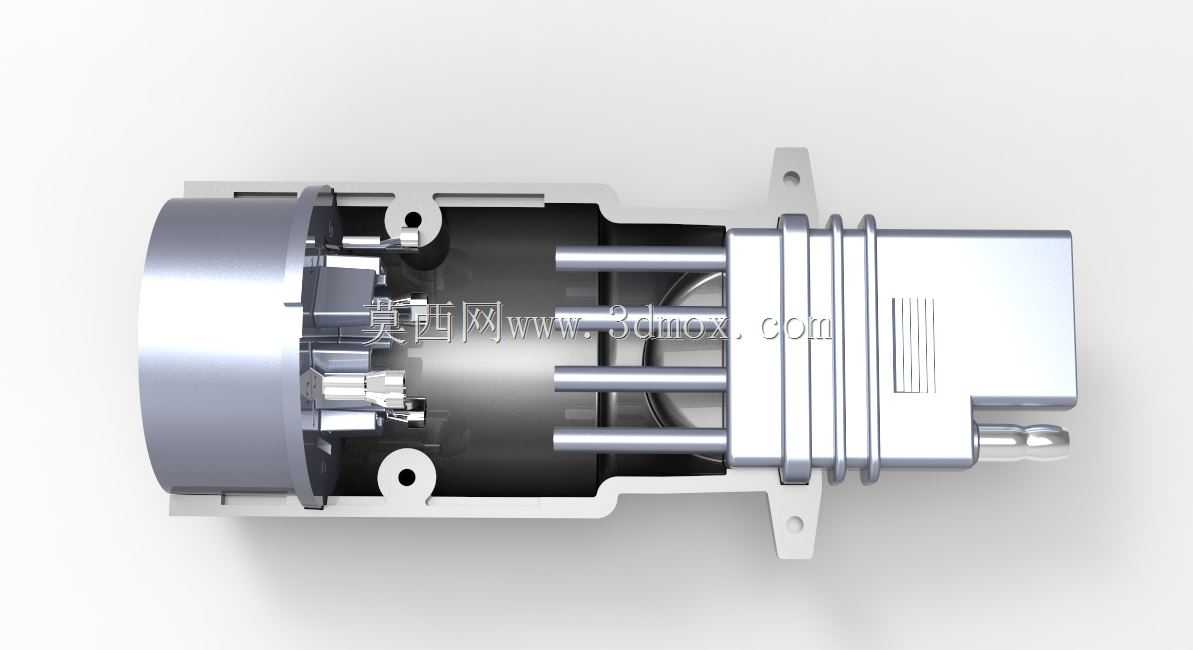

　　接插过程中接地类插针会优先接触，断开时最后分离，从结构上避免接插、拔插瞬间出现的信号短路或者带电插拔的电弧问题，保护后端连接的电气元件不受冲击。外壳主体采用带安装固定耳的一体式结构，两个对称布置的安装耳上预留了标准安装孔位，安装时可以通过螺栓将插头尾部固定在牵引车或者拖挂的车架安装位上，避免线束拖拽力直接作用在接插配合面，长期使用下不会出现接插件偏斜、密封失效的问题。插头中部设计了多道环形的密封槽结构，装配时可以在槽内嵌入对应规格的橡胶密封圈，当公母端对接到位后，密封圈会被压紧在配合面之间，形成多道密封屏障，能够阻挡行车过程中飞溅的泥水、灰尘进入接插件内部，避免导电件出现氧化、接触不良的问题。从内部结构来看，

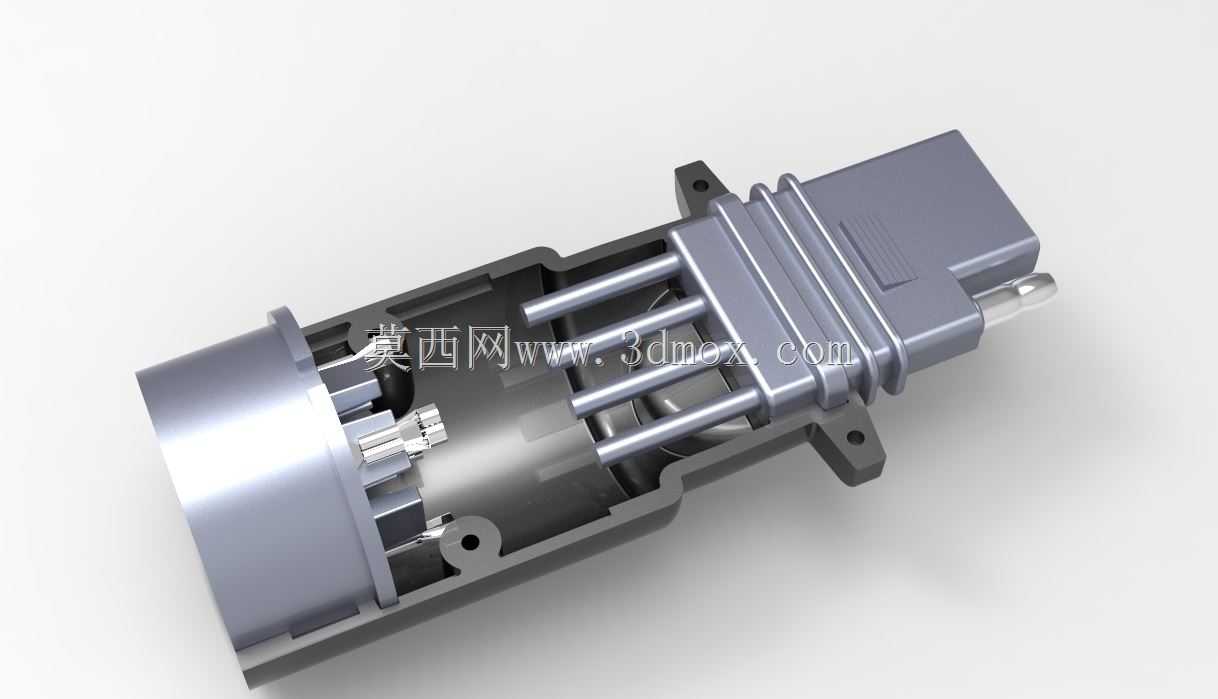

　　导电插针的固定采用了分层隔栏设计，每根插针都有独立的安装腔室，腔室之间的隔栏既可以固定插针的相对位置，避免长期振动下插针出现偏移、相邻插针短路的问题，也能增加插针与外壳之间的爬电距离，提升潮湿环境下的电气绝缘性能。插头尾部的线束引出端做了阶梯式的防弯折结构，线束装配后可以通过尾部的锁紧套与线束外护套压紧固定，车辆行驶过程中线束随车身振动产生的弯折应力会被阶梯结构分散，不会集中在芯线与插针的焊接位置，避免长期弯折引发的芯线断裂故障。在安装边界的尺寸设计上，插头的整体外径控制在常规拖车安装位的适配范围内，安装耳的孔距符合行业通用的安装尺寸标准，不需要对现有车架的安装孔位做二次改造就能直接替换同类型的老旧插头，

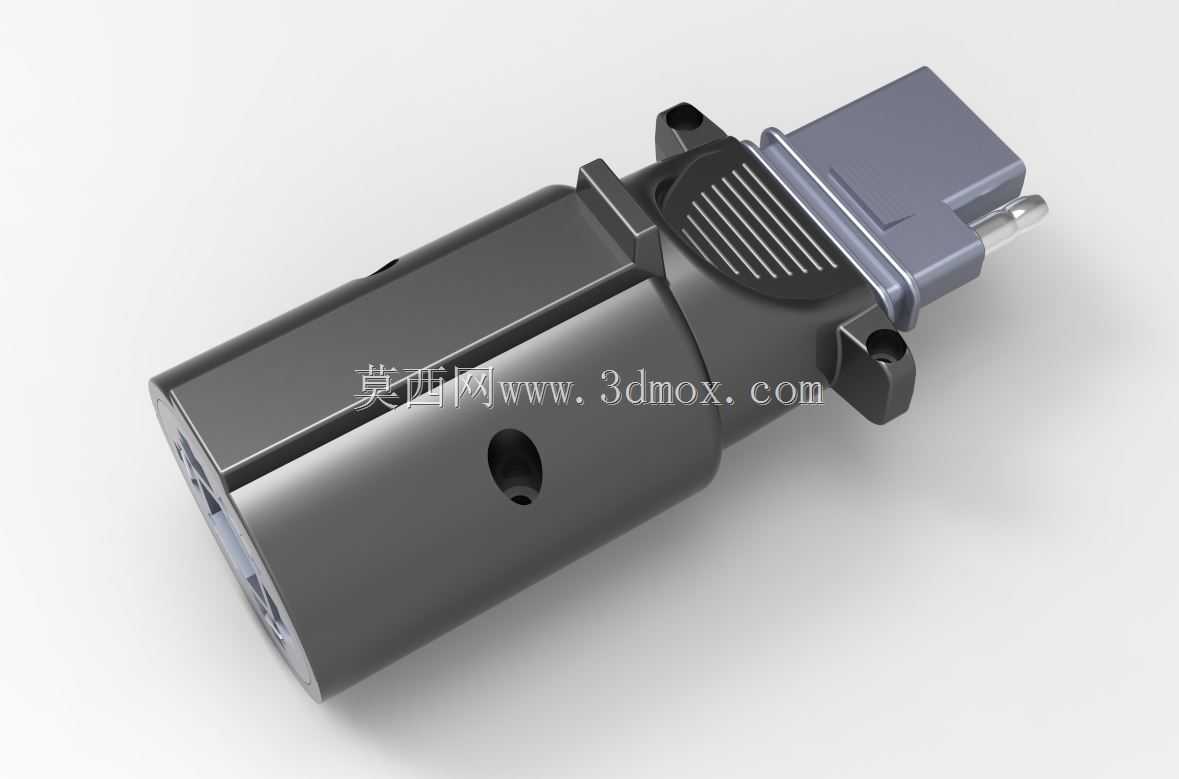

　　接插端的配合尺寸也和行业通用的拖车插座完全兼容，不同厂商生产的同规格接插件之间可以实现互换，降低了配件选型和后期维护的成本。设计过程中针对振动工况做了结构强化，插针与内部固定座之间采用过盈压装的方式固定，压装后额外做了防松脱的倒刺结构，即使在持续的颠簸振动下，插针也不会出现后退、松动的问题，保证接插时的接触压力始终处于合理区间，不会因为接触压力不足出现接头发热、信号时断时续的故障。插头外壳的握持部位做了防滑的纹理设计，操作人员拔插时可以手握纹理部位发力，即使手上沾有油污、泥水也不容易打滑，不需要借助额外工具就能完成接插和分离操作，提升了日常使用的操作便捷性。
