多格连体式食品级冰块成型托盘结构

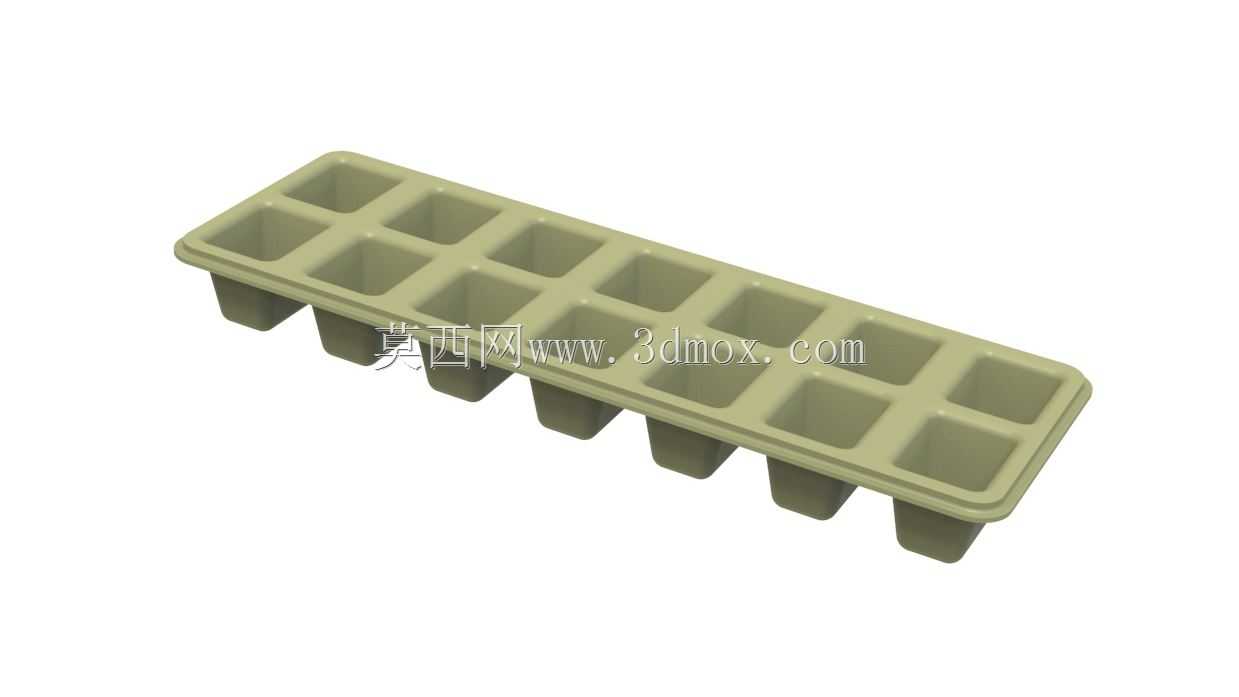

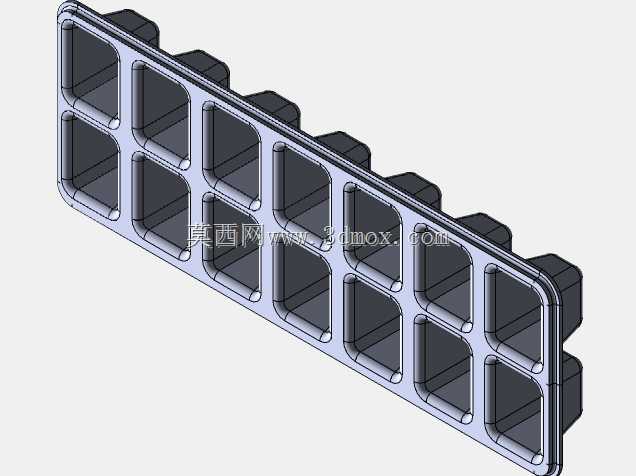

　　日常餐饮场景里，冰块制备是饮品调制、食材保鲜环节的高频需求，这款多格连体冰格结构，正是针对家用冰箱冷冻层、商用制冰辅助场景设计的成型载体，区别于传统硬质冰格脱模困难、格间串味的问题，整体采用一体化浅槽阵列布局，单格采用上宽下窄的锥度设计，拔模斜度控制在1.5°-2°区间，既保证冷冻后冰块能依靠自重顺利脱出，也避免斜度过大导致单格储冰容积不足。从结构设计逻辑来看，整体采用矩形薄壳基底，边缘做了3mm宽度的翻边强化处理，既可以在放置时搭靠在冰箱冷冻抽屉的支撑筋上，避免冰格整体滑落，也能提升托盘整体的抗形变能力，即便在-18℃的低温环境下长期使用，边缘也不会因为材料低温脆化出现开裂。格与格之间的连接筋厚度控制在2mm，

　　既保证相邻冰格之间的结构连接强度，拿取时不会出现格体断裂的情况，也能减少材料用量，降低注塑生产时的冷却周期。单格的深度统一为25mm，单格上口尺寸为30mm×30mm，下口尺寸对应锥度收窄至26mm×26mm，成型后的冰块为标准方块状，适配绝大多数饮品杯的口径，不管是家用玻璃杯还是商用奶茶杯，都能顺利投入不会卡滞。整体外形的长宽尺寸控制在240mm×100mm区间，厚度方向含凸起冰格的总高度为30mm，这个尺寸边界刚好适配主流家用冰箱冷冻层的抽屉格间距，叠放时上层冰格的底部凸起可以嵌入下层冰格的格间空隙，不会出现滑移倾倒，也能最大化利用冷冻舱的竖向储物空间。设计时特意在每个冰格的底部做了0.5mm的圆角过渡，避免直角位置应力集中，

　　在低温受冻或者外力脱模时出现底部开裂，同时圆角结构也能减少冰块底部的尖锐棱角，拿取使用时不会划伤手部。格与格之间的导流槽深度为1mm，注水时如果出现液位稍高的情况，多余的水会顺着导流槽均匀分布，不会溢出到冰格外部污染冷冻舱，也避免相邻冰块因为溢水冻结成整块，导致单格取冰失败。材料选型上适配食品级耐低温PP材质的注塑工艺，整体壁厚均匀控制在1.8mm，不会出现壁厚差过大导致的注塑缩痕，也能保证冷冻时的导热效率，缩短水的冻结周期，相比壁厚更大的冰格，冻结速度能提升15%左右。边缘翻边位置做了圆弧化处理，没有尖锐毛边，拿取时的握持手感更舒适，即便手上沾有水或者薄冰，也不会因为边缘锋利划伤皮肤。从实际使用场景出发，

　　这款结构除了家用制备纯水冰块，也可以用来分装冷冻辅食、果泥、小型调味块，阵列式的格体可以实现单次多份定量制备，不需要额外的分装容器。设计过程中特意规避了复杂的倒扣结构，不需要复杂的抽芯模具就能完成注塑生产，模具结构简单，量产时的良率更高，生产成本也能得到有效控制。整体结构没有多余的装饰性特征，所有的几何特征都服务于功能需求：锥度服务于脱模，翻边服务于支撑与结构强化，圆角服务于应力分散与使用安全，导流槽服务于防溢与分块，壁厚均匀性服务于注塑工艺与冷冻效率，没有冗余的设计元素，完全围绕实用场景的需求做结构优化。在安装适配层面，这款冰格不需要额外的固定结构，依靠自身翻边即可适配绝大多数常规冷冻储物空间，不管是家用冰箱、商用卧式冷柜还是小型车载冰箱的冷冻区，都能稳定放置，不会因为车辆行驶的晃动出现倾洒。
