在常规的机械传动系统布局中,直齿圆柱齿轮是平行轴传动场景下应用覆盖最广的基础传动元件,从普通的轻工输送设备、小型机床进给箱,到农用机械的动力分配单元、自动化生产线的工位传动模组,都能见到这类齿轮的啮合身影。不同于斜齿、人字齿等其他齿形的齿轮结构,直齿圆柱齿轮的轮齿走向与齿轮轴线完全平行,加工过程中不需要额外的螺旋角调整工序,插齿、滚齿的工艺实现难度更低,后期的齿面修形、热处理变形控制也更易把控,对于中小载荷、定传动比的平行轴动力传递场景,这类齿轮的综合适配性远高于其他齿形的传动件。
从实际安装的边界条件来看,这类直齿轮的中心孔为标准圆柱通孔,可直接与同直径的传动轴通过平键实现周向固定,部分需要轴向限位的安装场景,可在轮毂端面加工螺纹孔配合轴端挡圈完成锁定,不需要额外设计复杂的定位结构。齿轮的齿顶圆、齿根圆尺寸严格遵循标准模数的齿形参数,啮合侧隙可根据实际传动的精度要求,通过中心距微调、齿厚减薄量控制来适配,不需要定制特殊的安装支座。在常规的开式传动场景下,齿轮的齿面硬度可根据载荷等级调整,轻载工况下采用调质处理即可满足使用寿命要求,中载连续运转的场景则可对齿面进行高频淬火处理,提升齿面的耐磨性能,降低长期啮合过程中的点蚀、磨损风险。
设计这类齿轮传动结构时,首先要根据传递的扭矩、输入轴转速确定对应的模数与齿数配比,在安装空间允许的前提下,优先选择齿数互质的配对方案,避免同一对轮齿反复啮合造成的局部磨损不均问题。齿宽的取值需要匹配轴系的支撑跨距,避免齿宽过大导致的轮齿偏载,也不能因齿宽过小造成齿面接触应力超出材料许用值。轮齿的齿根圆角需要严格按照工艺要求加工,不能出现尖角、加工刀痕等应力集中缺陷,否则在交变载荷的长期作用下,很容易出现齿根断裂的失效问题。
在实际的设备运维过程中,直齿圆柱齿轮的啮合状态可直接通过运转噪音、齿面接触印痕判断,不需要拆解整套传动结构就能完成初步故障排查。如果出现啮合间隙过大的情况,可通过调整轴承座的位置补偿磨损量,相比其他带螺旋角的齿轮结构,直齿轮的轴向力几乎为零,轴系的支撑结构不需要额外设置承受轴向载荷的推力轴承,能有效降低整套传动单元的结构复杂度与制造成本。对于需要实现正反转切换的传动场景,直齿圆柱齿轮的换向冲击更小,不会出现斜齿轮啮合过程中轴向力随转向变化的问题,传动的稳定性更易控制。

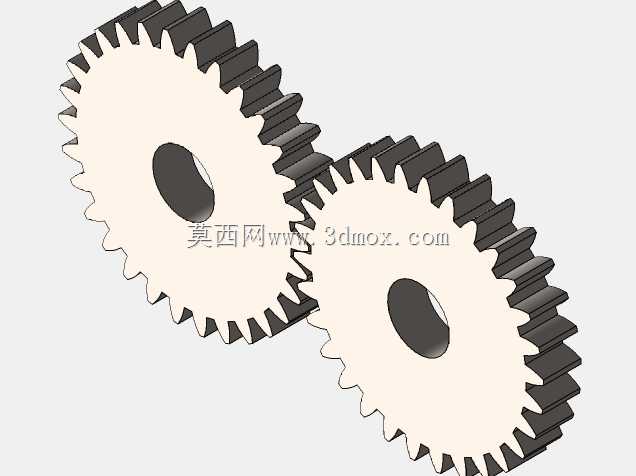

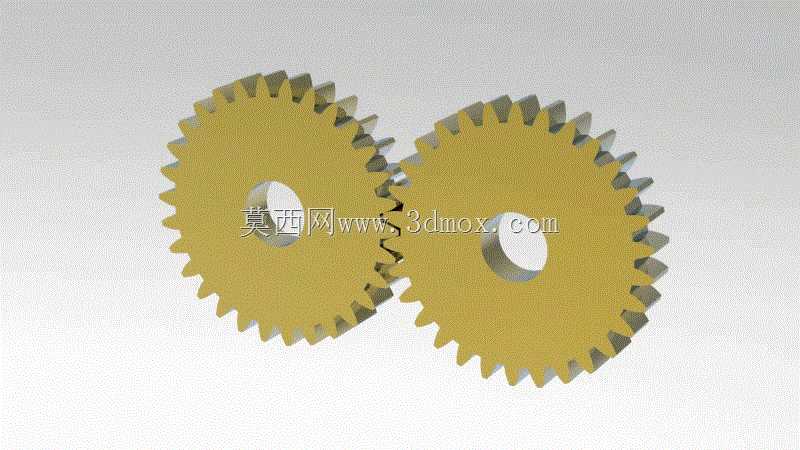

在三维建模过程中,这类齿轮的齿形生成需要严格遵循渐开线生成逻辑,齿顶高、齿根高、压力角等参数完全匹配标准规范,才能保证后续装配时的啮合干涉检查结果准确,避免实际加工后出现卡滞、啮合异响等问题。建模时可提前预留键槽、减重孔等结构的位置,根据实际应用场景的重量要求,在轮毂位置设计合理的减重结构,在不影响齿轮结构强度的前提下降低转动惯量,提升传动系统的响应速度。对于需要做运动仿真的场景,可直接在配对齿轮之间添加齿轮配合约束,模拟实际运转过程中的啮合状态,验证传动比是否符合设计要求,检查轮齿在啮合过程中是否存在干涉问题,提前排查设计阶段的参数错误,减少后续物理样机的试错成本。
