网纹滚花防滑调节旋钮结构设计

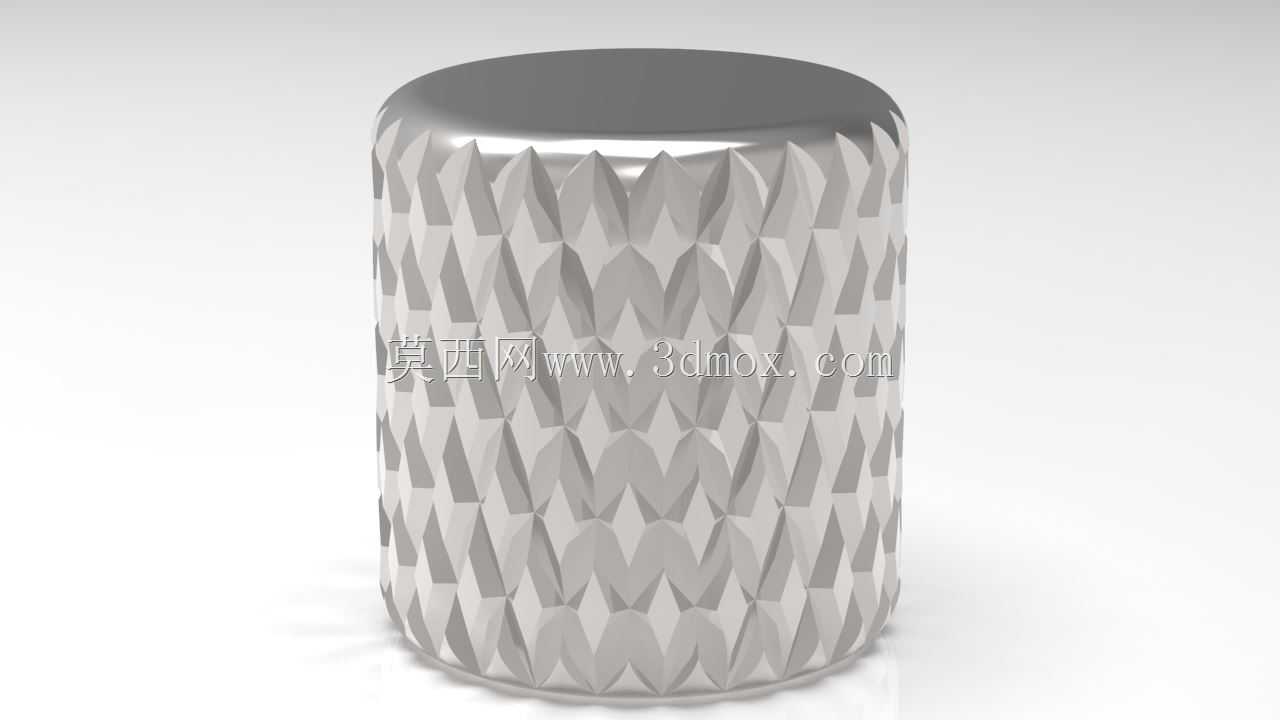

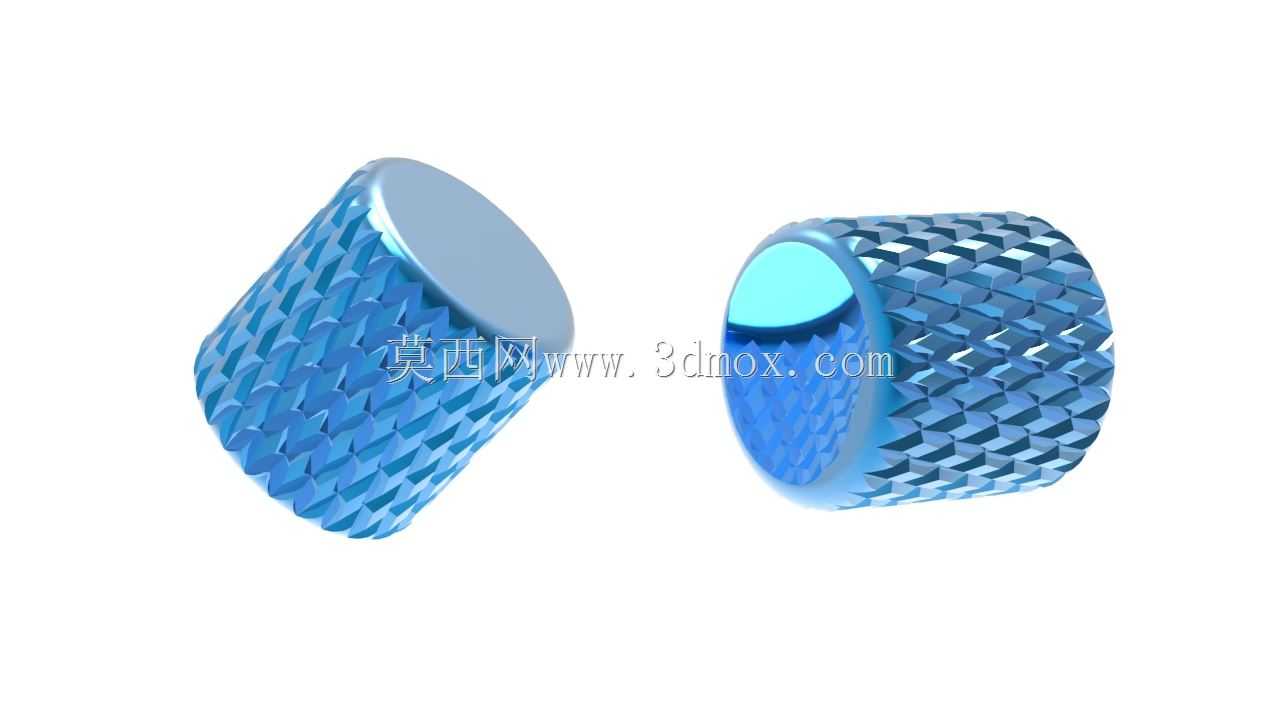

　　这类带网纹滚花的旋钮类零件，在工业设备、民用机电产品里的应用场景覆盖极广，小到手持检测仪器的调节旋钮、精密光学设备的焦距调节手轮，大到工业控制柜的参数调节旋钮、小型流体管路的手动调节旋钮座，都能见到这类结构的身影。它的核心实际用途，是在无辅助工具的徒手操作场景下，给操作者提供足够的周向摩擦力，避免拧动调节时出现打滑，尤其是手上沾有少量切削液、润滑油或者汗液的车间操作场景，光滑圆柱面的旋钮根本无法传递足够的拧动力矩，而滚花结构通过表面凸起的菱形纹路嵌入指腹的皮肤纹理，能在不施加过大握力的前提下传递足够的旋转力矩，降低长时间调节操作的手部疲劳感。从功能特性上看，这个零件采用的是周向全周网纹滚花设计，

　　区别于直纹滚花只能提供单方向摩擦力的缺陷，网纹结构不管是正向拧动还是反向回拧，都能提供均匀一致的摩擦阻力，不会出现某个旋转方向摩擦力骤降的问题；零件的端面做了平整的倒角处理，既避免了锐边划伤操作人员的手部，也能在装配时和对接的限位端面实现平稳贴合，不会因为边缘毛刺导致装配间隙不均。从设计思路上拆解的话，这类滚花零件的建模逻辑完全贴合实际机加工的工艺路径，首先是通过拉伸凸台做出零件的基体圆柱，确定整体的外径、内孔深度和壁厚参数，这里要注意的是，滚花的实际加工是在车床上用滚花刀挤压成型，所以建模时的滚花特征尺寸要和加工后的挤压变形量匹配，不能直接按照滚花刀的齿形参数一比一建模，否则会出现虚拟装配时和相邻零件干涉的问题。

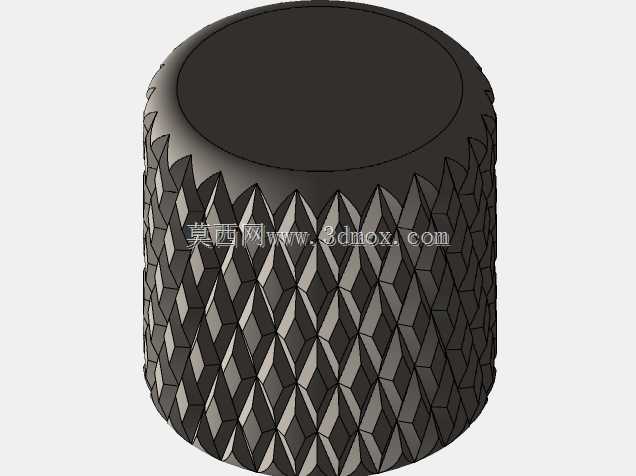

　　螺旋扫掠切割的方式做出单条滚花齿的螺旋轨迹，再通过圆形阵列沿着基体圆柱的周向均匀排布所有齿形，最后通过镜像特征做出反向螺旋的另一组齿，两组螺旋齿相交就形成了均匀的菱形网纹结构，这种建模方式和实际滚花加工的成型逻辑一致，后续如果要调整滚花的节距、齿深，只需要修改扫掠路径的螺旋参数和阵列的数量，不需要重构整个特征树，设计迭代效率很高。外形尺寸方面，这类手动调节旋钮的外径通常控制在12mm到30mm之间，刚好适配成年人拇指和食指的捏合尺寸范围，外径过小的话捏持不住，外径过大则会占用过多的安装空间，零件的轴向高度一般不超过外径的1.2倍，避免拧动时出现侧向晃动感；安装边界上，这类零件通常是通过中心的内孔和调节轴做过盈配合或者顶丝锁紧，

　　滚花区域的外径要比安装基座的通孔直径大2mm以上，保证旋转时不会和基座端面发生摩擦，同时滚花区域的轴向长度要比操作者指腹的捏合宽度宽3mm以上，保证捏合时手指不会滑出滚花区域。另外要注意的是，滚花的齿深不能设计得过大，齿深超过0.5mm的话，不仅加工时滚花刀的挤压力会导致零件基体变形，还容易在齿缝里积存油污、铁屑，长期使用后会影响操作手感，甚至因为铁屑卡滞导致旋钮转动不畅；齿的顶部要做微小的圆角处理，避免尖锐的齿棱划伤手指，也能提升零件表面的阳极氧化或者电镀层的附着强度，避免使用过程中涂层脱落。在实际选型适配的时候，要根据需要传递的调节力矩大小调整滚花的节距，需要传递较大力矩的场景比如阀门调节旋钮，就选用节距较大的粗网纹，捏持时的咬合感更强；需要精细微调的场景比如仪器调节旋钮，就选用节距较小的细网纹，转动时的手感更顺滑，不会出现卡顿感。这类零件的材料通常选用6061铝合金或者易切削钢，铝合金材质重量轻、防锈性能好，适合民用和便携设备使用，易切削钢的强度更高，适合工业场景下频繁操作的高负载调节部位，不管选用哪种材料，建模时都要预留好表面处理的厚度余量，避免表面处理后整体尺寸超出安装公差范围。
