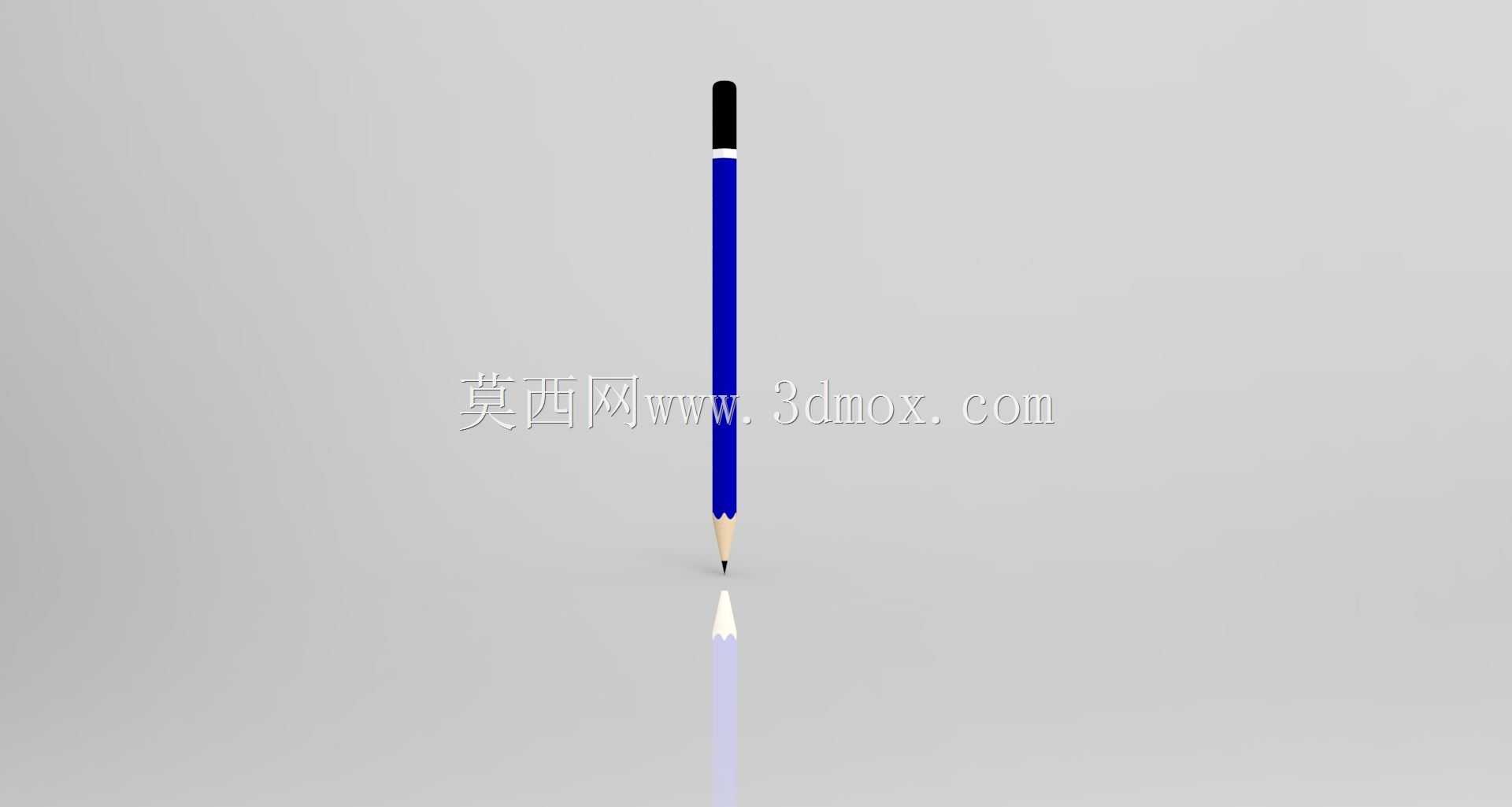

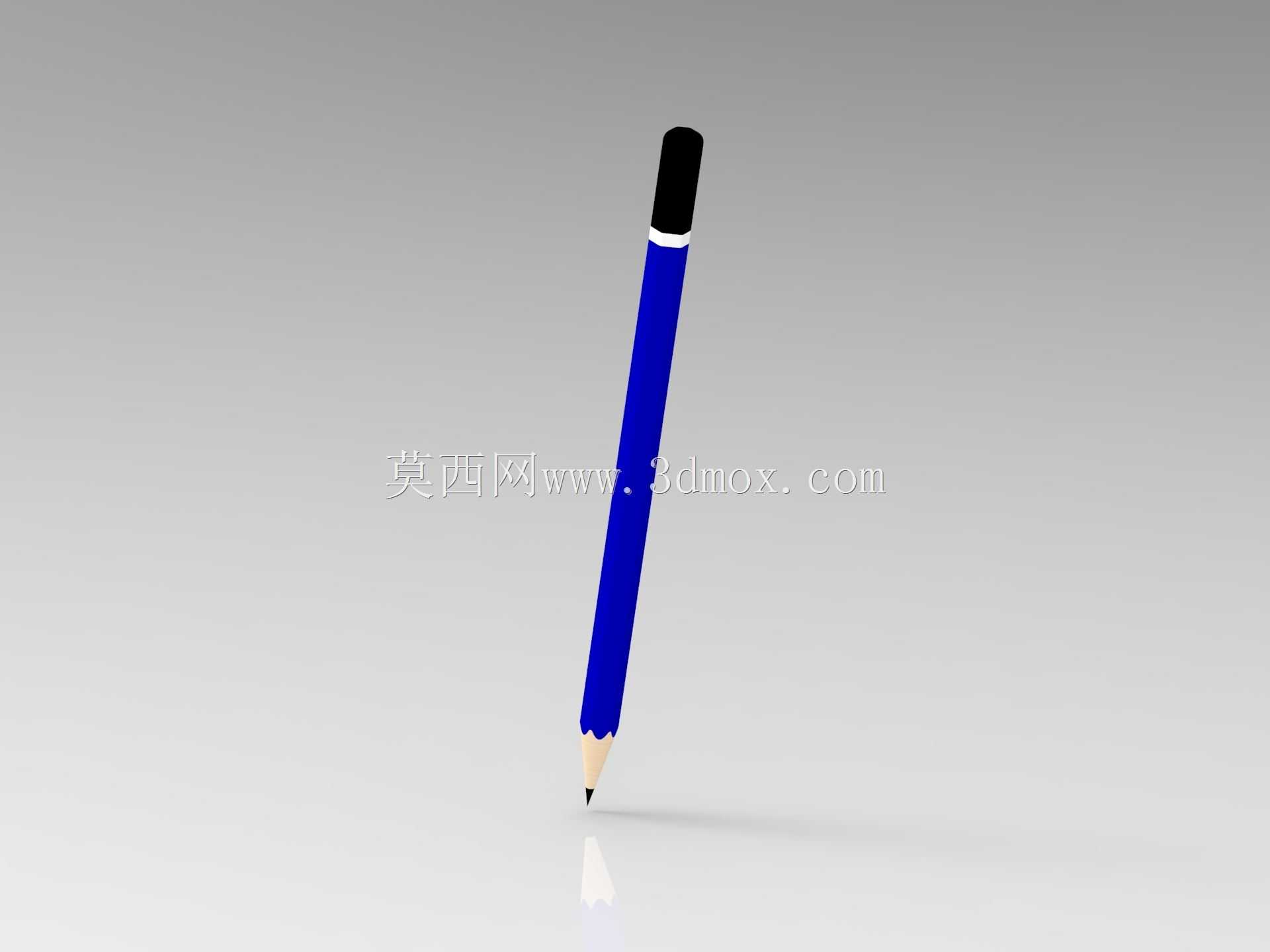

日常书写用木质铅笔三维建模作品

　　日常办公、教学场景中随处可见的木质铅笔，看似结构简单，实则在三维建模过程中需要兼顾外观还原度与结构合理性，是非常适合入门结构设计者练习的典型回转体类建模对象。从实际应用场景来看，这类铅笔主要面向学生日常书写、绘图人员草稿绘制、工程现场临时标记等场景，笔身需要兼顾握持舒适度与结构强度，笔芯部分需要保证出芯顺畅同时不易断裂，笔尾的橡皮部分需要固定牢靠，避免使用过程中脱落。建模过程中首先要梳理各部分的装配关系：整笔为同轴回转结构，从笔尖端到笔尾端依次为削尖露出的石墨笔芯、切削成锥状的木质笔杆段、包覆蓝色涂层的直杆笔身段、固定橡皮的金属箍段、顶部的橡皮段，各段之间的同轴度是建模时需要重点控制的公差项，若同轴度偏差过大，

　　渲染后会出现明显的结构错位，不符合实物的装配逻辑。从尺寸边界来看，常规书写铅笔的总长度控制在175mm到185mm之间，笔身直径统一为7.5mm到8mm，这个直径范围是经过长期使用验证的，既能够保证握持时手指的受力均匀，长时间书写不易产生疲劳，也能兼顾内部笔芯的直径需求，常规HB铅笔的笔芯直径在2mm左右，木质笔杆的壁厚可以达到2.7mm到3mm，足够在削尖过程中保护笔芯不易折断。金属箍的长度通常在8mm左右，厚度0.2mm，通过过盈配合卡在笔身顶端，内部包裹的橡皮直径与笔身一致，长度在15mm左右，露出金属箍的部分约10mm，方便使用时擦拭。建模思路上可以优先采用回转特征搭建主体基础轮廓，先绘制整笔的轴向截面草图，

　　通过旋转凸台命令生成整体的基础实体，之后再对笔尖部分进行切削处理：木质段的锥面角度通常控制在12度到15度之间，这个角度既能够保证削笔时的操作便利性，也能让笔芯露出的长度适中，书写时视线不会被笔杆遮挡。笔身表面的蓝色涂层需要单独做曲面偏移处理，模拟真实铅笔表面漆层的厚度，金属箍部分需要添加滚花特征吗，还原金属箍表面的防滑纹理，同时在金属箍与笔身、金属箍与橡皮的衔接位置添加微小的圆角特征，避免锐边带来的不真实感。笔芯部分需要单独拆分实体，石墨材质的笔芯在削尖端需要做微小的圆角处理，模拟真实铅笔书写后笔尖的轻微磨损状态，避免完全尖锐的结构不符合实际使用状态。从功能特性来看，这类铅笔的结构没有复杂的运动机构，所有部件均为固定装配，

　　建模时不需要考虑运动仿真的干涉问题，但需要重点关注各部件衔接位置的细节处理：比如木质笔杆切削后的端面纹理方向、漆层在切削边缘的轻微崩边效果、金属箍表面的轻微镀层反光差异、橡皮表面的磨砂质感，这些细节是提升模型真实感的关键。在实际教学场景中，这类简单回转体模型可以帮助初学者快速掌握草图绘制、旋转凸台、拉伸切除、圆角、倒角等基础建模命令的使用，理解同轴类零件的装配逻辑，同时也能练习不同材质的渲染参数调整：木质部分的漫反射纹理、漆层的轻微高光、金属箍的金属反射特性、石墨笔芯的哑光质感、橡皮的半哑光漫反射效果，通过调整不同材质的粗糙度、反射率参数，可以快速掌握基础渲染的流程，为后续复杂结构零件的建模与渲染打下基础。建模过程中需要注意避免出现结构比例失调的问题，比如笔芯过粗或过细、金属箍长度过长、橡皮部分比例过大等问题，所有尺寸都需要参考实物的测量数据进行设定，保证模型的比例符合真实产品的尺寸规范，即使是用于练习的简单模型，也要养成按照实际工程尺寸建模的习惯，避免随意缩放尺寸带来的比例失真问题。另外，在处理笔尖的切削面时，不要采用完美的圆锥面结构，真实的铅笔削切后会存在微小的平面偏差，可以通过轻微的曲面变形来模拟手工削笔或者卷笔刀切削后的细微不平整效果，让模型更具真实感，避免过于完美的几何结构带来的塑料感。
