多向安装折弯金属连接支架结构设计

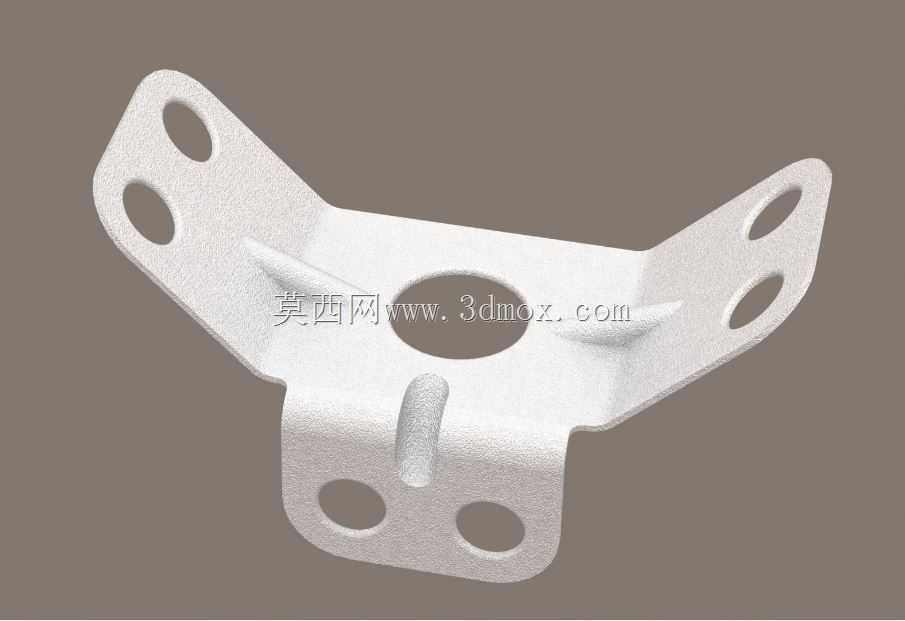

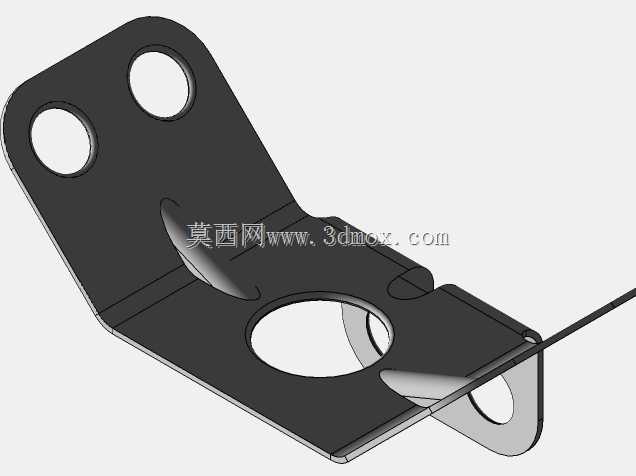

　　这类多向折弯的金属连接支架，在轻工装配、小型设备机架搭建、民用五金配套场景里的出镜率极高，不同于常规的平直角码，它的三向延伸安装面能同时适配三个垂直方向的构件连接需求，不用在装配现场额外拼接多个角件来凑安装位，能大幅减少现场装配的零件清点与拼接工序。从结构细节来看，三个支臂上的开孔均做了去毛刺处理，中心位置的大圆孔主要用于穿过主定位轴或者较粗的线束，支臂上的小圆孔则适配常规规格的自攻螺丝或者机丝螺栓，每个支臂上的双孔设计能避免单孔固定带来的转动窜动问题，装配完成后连接刚性更有保障。设计这类钣金件的时候，首先要确认的是各安装面的折弯角度，因为三个支臂不在同一平面，折弯工序的先后顺序会直接影响最终的孔位同轴度，

　　要是先折靠近中心的加强筋再冲支臂孔，很容易因为板材拉伸变形导致孔位偏移，实际建模时需要先把展开料的孔位全部冲裁完成，再按从外到内的顺序完成折弯，中心位置压出的凸筋不是装饰结构，是为了提升整个支架的抗扭刚度，毕竟薄板材冲压的零件如果没有加强结构，承受侧向载荷的时候很容易出现支臂变形翘曲的问题。安装边界方面，这类支架的整体包络尺寸要适配被连接件的安装面大小，支臂的长度不能超出被连接件的边缘，不然会和周边其他构件产生干涉，折弯处的内R角要匹配板材厚度，通常取板材厚度的0.5到1倍，避免折弯处出现应力集中开裂的问题，同时三个安装面的平面度要控制在合理范围内，不然装配的时候会出现螺栓强行拉紧导致支架变形的情况。实际应用中，

　　这类支架常被用在小型设备的内部构件固定、家具五金的框架连接、户外小型设施的构件拼接场景，因为是一体冲压折弯成型，没有焊接接缝，长期使用不会出现焊缝锈蚀断裂的问题，表面做喷塑或者镀锌处理后，在普通室内环境下的防锈能力完全能满足使用需求。建模过程中要注意预留折弯的工艺缺口，在支臂和中心主体的衔接位置，如果不做小的工艺缺口，折弯的时候板材会因为挤压出现起皱的问题，影响零件的外观和安装贴合度，所有安装孔的中心距要和被连接件的孔位严格对应，公差控制在±0.1mm以内，避免现场装配的时候出现孔位对不上需要重新扩孔的情况。不同于定制的专用连接支座，这类通用型的多向支架可以适配多种不同的连接场景，只要安装孔位匹配，

　　就能替代多个单一方向的角码完成连接，减少装配时的零件种类，降低仓储和物料管理的成本。从受力角度分析，中心凸筋的位置刚好在载荷传递的路径上，能把各个支臂承受的载荷分散到整个支架主体上，避免应力集中在折弯位置，提升零件的整体承载能力，支臂上的开孔位置距离折弯边的距离要大于两倍板材厚度，不然折弯的时候孔位会被拉扯变形，影响螺栓的正常穿装。
