六角内螺纹标准紧固件结构建模

　　在各类机械装配场景中，六角螺母是应用覆盖范围最广的内螺纹紧固件之一，从普通民用设备的机架拼接，到工业生产线的工装夹具固定，再到重型工程机械的结构件锁紧，都能看到这类零件的身影。它的核心作用是与对应规格的外螺纹件配合，通过螺纹副的咬合作用实现两个或多个零部件的可拆卸紧固连接，相比铆接、焊接等不可拆连接方式，螺纹连接搭配螺母的形式可反复拆装调整，更适合需要定期维护、检修更换部件的装配场景。

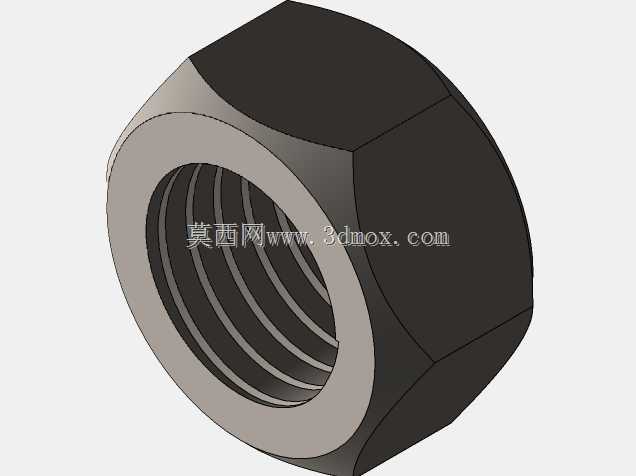

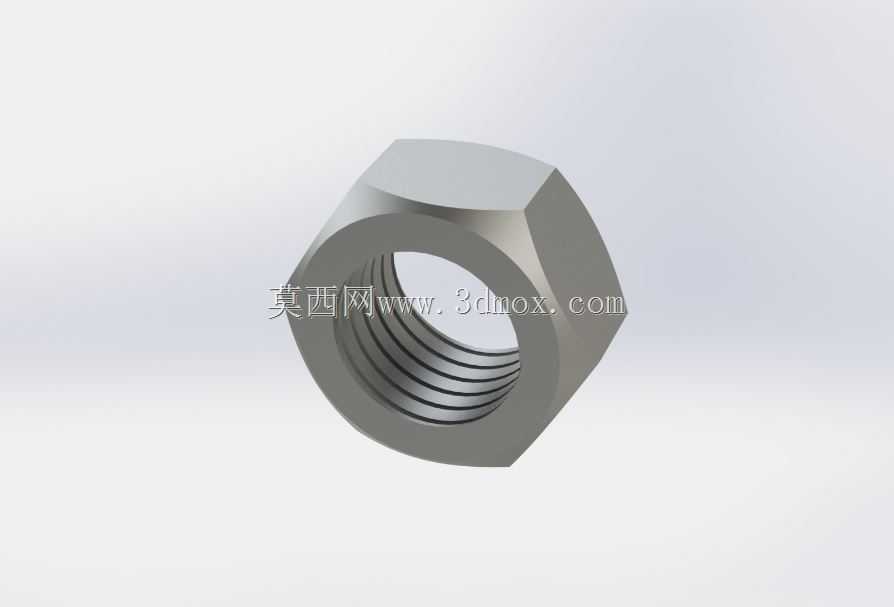

　　本次建模的六角螺母采用标准六角外形设计，六个侧面的平面结构是为了适配扳手类工具的夹持需求，在装配拧紧过程中，扳手与侧面平面的接触面积更大，受力更均匀，既可以避免拧紧时零件表面出现打滑损伤，也能传递足够的扭矩来保证螺纹副的预紧力达标。建模时首先确定螺纹的公称直径与螺距参数，内螺纹的牙型按照普通三角螺纹的标准轮廓构建，牙型角为60度，牙顶与牙底的圆弧过渡都做了还原，避免建模时出现尖锐棱角导致的应力集中问题，这也和实际加工中螺纹牙底保留过渡圆角的工艺要求一致。

　　从安装边界来看，六角螺母的对边尺寸是选型时必须重点考量的参数，它直接决定了装配时扳手所需的操作空间，若安装位置周边空间狭窄，对边尺寸过大的螺母会导致扳手无法正常卡入，无法完成拧紧作业；螺母的厚度则直接决定了螺纹的啮合长度，足够的啮合长度可以保证螺纹连接的承载能力，避免在受拉、受振动载荷时出现螺纹滑牙失效的问题。建模过程中，六角外形的棱边都做了微小的倒角处理，这不仅是为了去除零件加工后的锐边毛刺，避免装配时划伤操作人员，也能在螺母与被连接件贴合时起到导向作用，让螺母可以更顺畅地贴合安装面，不会因为棱边的微小磕碰导致安装面出现间隙。

　　在实际设备应用中，这类螺母常搭配平垫圈、弹簧垫圈共同使用，平垫圈可以增大螺母与被连接件的接触面积，分散接触面的压应力，避免质地较软的被连接件表面被螺母压出凹陷；弹簧垫圈则可以在振动工况下提供额外的预紧弹力，防止设备运行过程中螺母因为持续振动出现松脱回转。建模时还原了螺母两端的倒角结构，靠近安装面一侧的倒角可以让螺母在拧紧时更好地与垫圈表面贴合，另一侧的倒角则可以在拧入螺栓时起到导向作用，避免螺纹起始端的错牙问题。

　　从结构设计逻辑上看，六角外形相比四角、三角外形有着更优的工具适配性，在空间受限的安装位置，扳手每次只需要转动60度就可以重新卡入螺母侧面完成下一次拧紧，而四角螺母需要转动90度才能重新卡合，在狭窄空间内的操作便利性远不如六角结构；相比八角、十二角等多角结构，六角结构的加工工艺更简单，冷镦成型时的模具复杂度更低，量产加工的成本更可控，同时侧面的受力面积也足够大，拧紧时不会因为棱边过多导致单个接触面受力过大出现棱角崩损的问题。

　　建模时对螺纹部分的处理没有采用简化的贴图示意，而是按照实际螺纹的螺旋走向构建了连续的牙型结构，这样在后续做装配干涉检查、有限元受力分析时，可以更准确地模拟螺纹副的实际接触状态，避免因为螺纹简化导致的分析结果偏差。螺母的中心轴线与六角外形的同轴度也在建模时做了严格约束，保证螺母拧紧后各个侧面的受力均匀，不会因为同轴度偏差导致拧紧时出现偏载，进而引发螺纹局部受力过大出现早期失效。在很多户外设备、潮湿工况的应用中，这类螺母还会根据需求做表面镀锌、达克罗等防锈处理，但基础结构的建模逻辑是通用的，只需要在后续渲染环节调整表面材质参数即可适配不同的表面处理效果。对于初学三维建模的人员来说，从这类标准紧固件入手练习，可以快速掌握螺旋扫描、拉伸切除、倒角等基础建模命令的使用，同时也能在建模过程中理解标准件的设计逻辑与工程应用要求，为后续更复杂的零部件建模打下扎实的工程认知基础。
