两轮车用钣金燃油箱安装固定支架

　　日常做两轮车结构配套设计时，燃油箱的安装固定件往往是容易被忽略但直接影响整车可靠性的部件，这个钣金支架就是专门针对小排量两轮车燃油箱安装场景开发的承载构件，主要作用是为塑料或金属材质的燃油箱提供稳定的下部支撑与侧向限位，避免车辆行驶过程中油箱出现窜动、磕碰，同时隔绝车架传递过来的部分振动，降低油箱连接部位的疲劳应力。

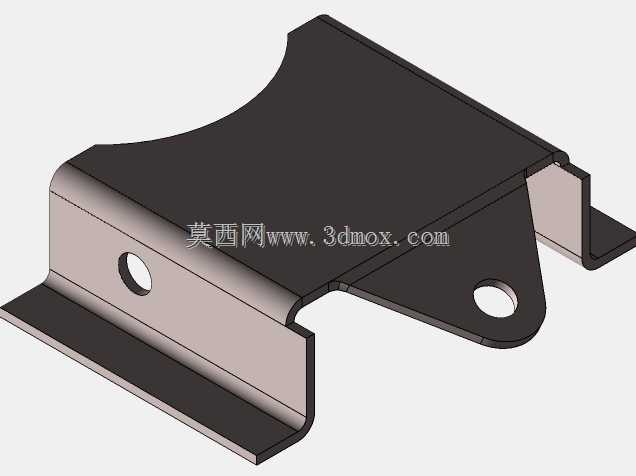

　　从结构设计逻辑来看，这个支架采用一体化钣金冲压折弯成型，没有额外的焊接拼接部位，整体刚度靠板材弯折的加强结构来保证，减少了加工工序的同时也避免了焊接变形带来的尺寸误差。支架主体的承托面做了适配油箱底部弧度的内凹成型，能和油箱下表面形成更大面积的贴合，相比平面支架能大幅降低局部压强，避免长期使用后油箱壳体被顶出凹痕甚至磨穿。承托面两侧的折弯边一方面起到侧向挡边的作用，限制油箱左右方向的位移，另一方面相当于给平板件增加了纵向加强筋，能提升整个支架的抗弯折能力，在车辆经过颠簸路面、车架出现小幅扭转变形时，支架不会跟着出现永久形变。

　　安装边界方面，支架底部的两个外翻折边是和车架管梁连接的安装面，这两个面的平面度在设计时要求控制在0.2mm以内，保证和车架安装位贴合紧密，不会出现装配应力，折边上预留的安装孔位做了翻边处理，既提升了孔位的刚度，也能在穿装螺栓时起到导向作用，方便产线快速装配。支架延伸出的带孔耳片是辅助固定位，用来连接油箱的拉带或者侧部固定点，和底部安装位形成三角固定结构，即使车辆出现较大幅度的颠簸或者倾斜，油箱也不会从支架上脱出。支架本体上预留的小圆孔是工艺孔兼减重孔，一方面在冲压成型时可以作为定位基准，保证各折弯边的尺寸精度，另一方面也能减少板材用量，降低零件自重，同时在车辆清洗或者雨天行驶时，不会在支架凹陷处积存积水，避免长期积水造成钣金锈蚀。

　　实际应用中，这类支架的板材选型一般根据油箱满载重量来确定，常规小排量两轮车的油箱满载重量在8-12kg区间，选用1.5-2mm厚度的冷轧钢板即可满足强度要求，表面处理采用电泳加喷塑的工艺，能应对日常行驶中的泥水侵蚀，保证零件的使用寿命。设计时特意避开了油箱的出油口、油位传感器安装位置，支架边缘都做了圆角处理，不会和油箱壳体、周边的线束、油管产生硬摩擦，避免长期使用后磨破油管或者线束引发安全隐患。

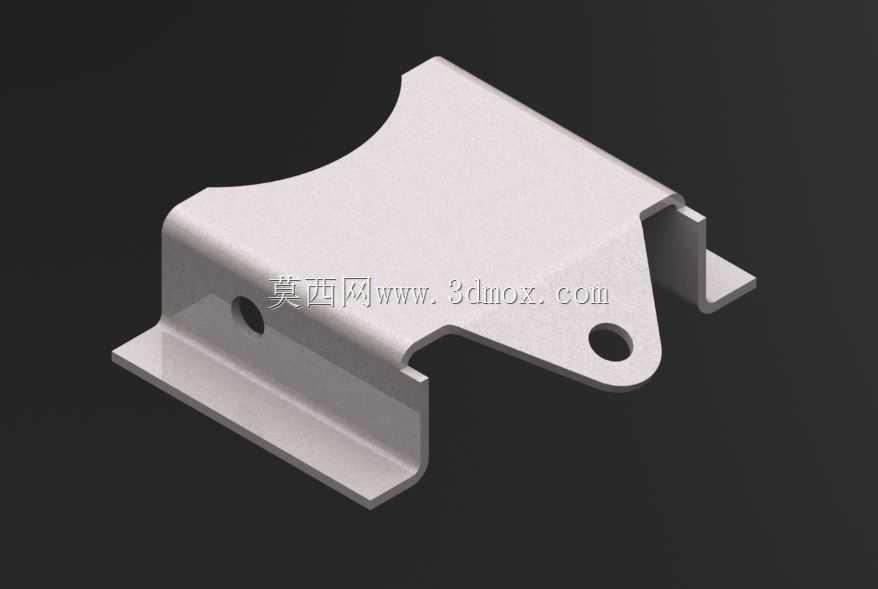

　　在建模过程中，这类钣金件的折弯系数需要根据所选板材的材质、厚度提前设定，保证展开后的下料尺寸准确，折弯后各安装孔的位置度符合装配要求，渲染时还原金属板材的哑光质感，能更直观地查看零件的成型效果，提前预判折弯处是否存在干涉、结构是否存在刚度不足的问题，减少后续试模阶段的修改次数。这类支架虽然属于小型结构件，但安装位置处于车架中部靠近驾乘人员的区域，一旦出现断裂失效，很可能导致油箱移位、燃油泄漏，所以设计时除了满足静态承载要求，还要模拟车辆行驶中的振动工况，校核支架的疲劳强度，保证在整车全生命周期内都能可靠工作。
