乘用车多辐条铝合金轮毂结构设计

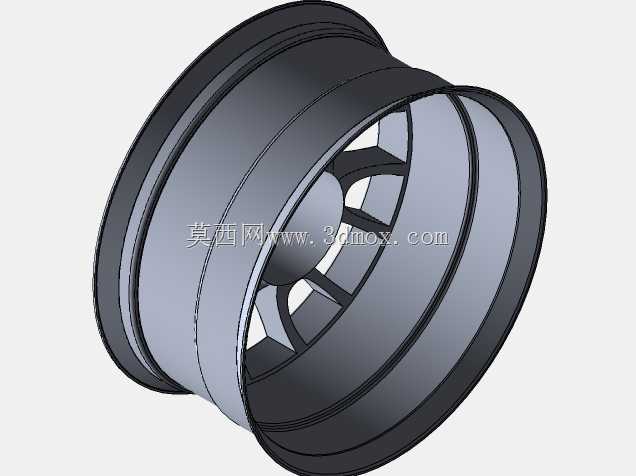

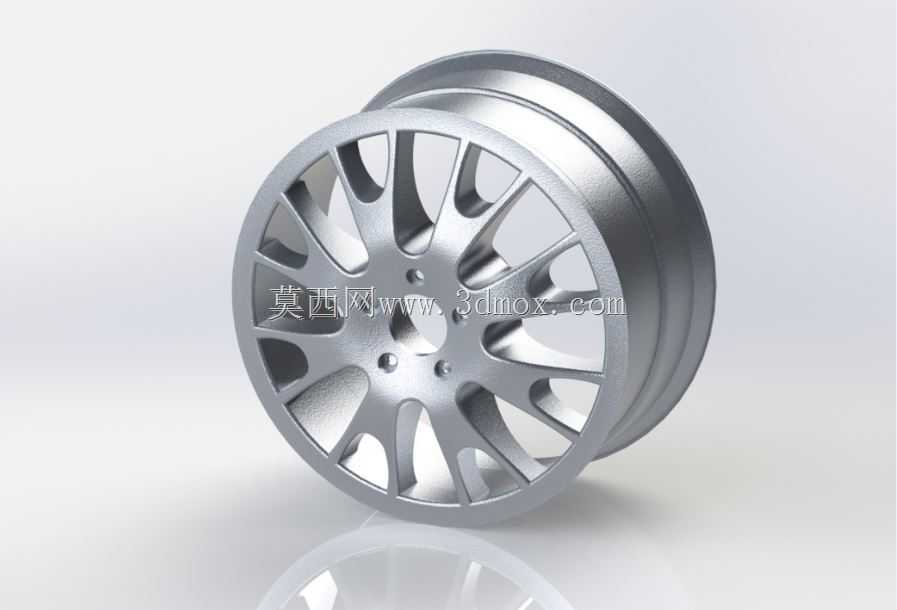

　　日常做整车底盘行走系统匹配时，轮辋是连接轮胎与车桥轴头的核心承载部件，这个多辐条铝合金轮辋的建模过程，完全是按照量产乘用车的装配边界来推进的，首先要卡准的就是轴头安装面的定位尺寸，包括中心孔的同轴度公差、螺栓孔的分布圆直径，这部分直接决定了轮辋能不能顺利装到对应车型的转向节上，要是中心孔尺寸偏差超过0.05mm，装车后高速行驶就很容易出现方向盘抖动的问题，所以建模时安装面的所有配合尺寸都严格按照过盈配合的公差带来留余量，没有随意做简化处理。

　　从实际使用场景来看，这类铝合金轮辋主要适配家用紧凑型乘用车，替代传统钢制轮辋来降低簧下质量，毕竟簧下质量每降低1kg，对整车操控响应的提升效果相当于簧载质量降低5-8kg，所以设计时辐条的布局没有一味追求外观花哨，而是先做了受力路径的仿真校核：车辆在过减速带、紧急制动、侧向过弯这三个极限工况下，轮辋的受力峰值分别出现在轮缘位置、辐条与轮盘连接的根部、以及螺栓孔周边的安装区域，所以这几个区域的壁厚都做了渐变加厚处理，辐条从靠近轮心的位置向外延伸到轮辋轮缘处，截面是逐渐收窄的，既保证了应力不会在局部集中，也不会因为壁厚过大增加不必要的重量。

　　轮辋的轮缘部分是直接和轮胎胎圈配合的结构，建模时严格卡准了胎圈座的角度和直径尺寸，15度的锥面角度完全符合无内胎轮胎的装配要求，要是这个角度做偏了，轮胎充气后很容易出现密封不严漏气的问题，甚至在高速行驶时出现轮胎脱圈的风险。轮辋的中部通风空腔除了给刹车系统留出散热通道之外，辐条之间的空隙大小也经过了考量，空隙太小的话，刹车盘产生的热量没法快速散出，长时间连续制动会让刹车热衰减提前，空隙太大的话又会削弱辐条的整体结构强度，还容易让路面飞溅的碎石直接打到刹车卡钳上造成损伤，所以最终的辐条间隙是在散热效率和结构防护之间取的平衡值。

　　做三维建模的时候，轮辋的所有过渡圆角都没有做尖锐处理，尤其是辐条和轮盘、辐条和轮辋筒体连接的位置，都留了R3到R8不等的过渡圆角，这是因为铝合金铸造过程中，尖锐转角位置很容易出现应力集中、铸造缩松的缺陷，后续做机加工的时候也容易出现崩边的问题，而且车辆长期行驶在颠簸路面时，尖锐位置的疲劳裂纹萌生概率要比圆角过渡位置高60%以上。另外轮辋的气门嘴安装孔位置也做了定位，特意避开了辐条的遮挡区域，方便后续装配时充气操作，也不会因为气门嘴和辐条干涉导致轮胎拆装困难。

　　从安装边界来看，这个轮辋的偏距设置是按照前置前驱车型的轮距要求来定的，偏距值直接影响车轮的外伸量，要是偏距选得不对，车轮要么会蹭到翼子板内侧，要么会蹭到减震器和转向拉杆，所以建模时安装面到轮辋中心面的距离完全按照目标车型的轮距参数来设定，没有随意改动。轮辋的筒体部分做了等强度的壁厚设计，靠近胎圈座的位置壁厚稍厚，因为这个位置是轮胎拆装时受力最大的区域，也是日常行驶中承受轮胎侧向力的主要位置，中间部分的壁厚适当减薄，在保证整体刚度满足要求的前提下尽可能控制整体重量，毕竟铝合金材料的成本不低，过重的轮辋也会增加整车的能耗。

　　很多新手做轮辋建模的时候容易只盯着外观造型，忽略实际装配和使用的细节，比如螺栓孔的沉头深度，要是沉头做浅了，轮毂螺栓拧紧后会突出安装面，导致轮辋没法完全贴紧轴头安装面，行驶中会出现松动的风险；沉头做深了又会降低螺栓孔周边的结构强度，大扭矩拧紧的时候容易出现开裂。这个模型里的螺栓孔沉头深度是按照对应轮毂螺栓的头部尺寸来设定的，拧紧后螺栓头部完全沉入沉孔内，不会突出安装平面，同时沉孔周边的材料厚度也留足了安全余量，满足拧紧力矩下的强度要求。另外轮辋的内侧做了动平衡配重块的安装位预留，边缘没有凸起的结构挡住配重块的粘贴位置，方便后续轮胎装配后做动平衡校正，毕竟量产轮辋装车前都要做动平衡，要是配重块没地方贴，轮辋的动平衡量超标，高速行驶必然会出现车身抖动的问题。
