带双安装孔的Z型折弯固定支座结构

　　在各类工业装配场景中，这类Z型折弯固定支座的应用覆盖范围极广，小到小型自动化设备的传感器安装支架、小型气动元件的固定基座，大到输送线侧边的导向件安装座、工装夹具的定位支撑块，都能见到这类结构的身影。它的核心作用是在两个存在高度差的安装平面之间实现刚性连接，同时通过自身的折弯结构抵消一部分装配公差，避免两个连接面因为加工误差出现硬装配导致的应力集中。

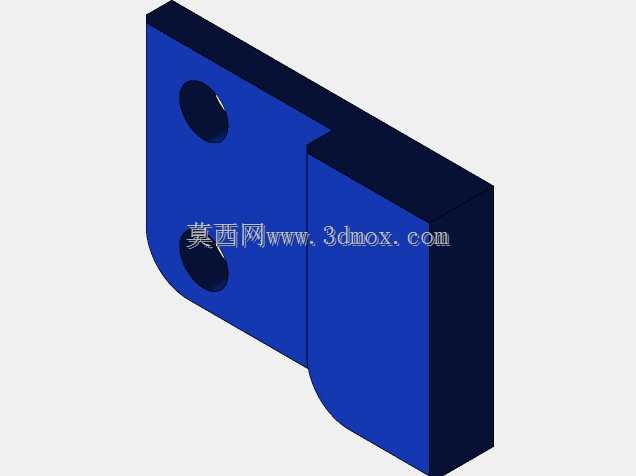

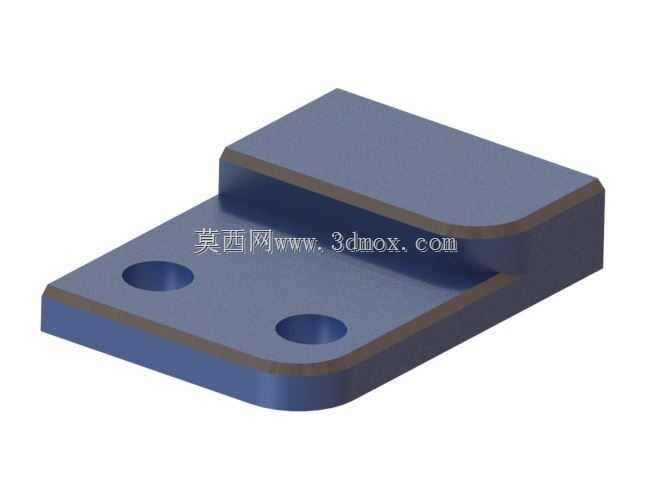

　　从功能特性来看，这个支座的主体采用等厚板材折弯成型，整体分为上下两个平行的安装平面，中间通过垂直的立板完成连接，下安装面开设两个同轴度经过管控的通孔，用于穿装螺栓完成支座本身在设备机架上的固定，上平面为平整的光面，可用于承载需要固定的功能元件，比如小型光电开关、行程触发挡块、轻质管线固定卡扣等。两个安装孔的孔位间距经过标准化设计，适配市面上常用的M4、M5规格内六角圆柱头螺栓，孔口做了微小的倒角处理，既可以去除冲孔或钻孔产生的毛刺，避免装配时螺栓头与安装面出现虚接，也能在螺栓穿装时起到导向作用，降低现场装配的对位难度。

　　设计这类零件的时候，首先要考虑的是折弯处的圆角半径，不能直接采用直角折弯，否则板材在折弯过程中外层材料会因为拉伸应力过大出现开裂，内层材料则会因为挤压出现堆料变形，实际设计中会根据板材的厚度选取适配的折弯内R角，一般取板材厚度的0.5到1倍，既保证折弯后的结构强度，也能适配常规折弯模具的加工参数，不需要定制特殊刀具就能完成加工。其次要管控两个安装平面的平面度，尤其是下安装面，如果平面度超差，支座锁紧在机架上之后会出现整体倾斜，导致上安装面的承载元件位置偏移，直接影响设备的运行精度，比如用来安装光电传感器的话，倾斜的支座会导致传感器的检测光轴偏离预设位置，出现漏检、误触发的问题。

　　安装边界方面，这个支座的下安装面两个孔的中心距是固定的，选型时需要确认安装基面的预留孔位间距是否匹配，同时要注意支座立板的高度，也就是上下安装面的高度差，要和实际装配需要的避让空间匹配——如果立板高度过低，上安装面固定的元件会和下方的机架结构出现干涉，如果高度过高，则会导致支座整体的悬臂长度增加，在承受侧向载荷的时候容易出现变形，影响固定稳定性。另外，支座的整体外形轮廓做了圆角过渡处理，没有尖锐的棱角，既可以避免装配过程中划伤操作人员，也能减少应力集中点，在设备长期运行产生振动的工况下，不会因为棱角处的应力集中出现疲劳断裂。

　　从建模逻辑上来说，绘制这类零件不需要复杂的曲面特征，先绘制下安装面的轮廓草图，拉伸对应板材厚度得到基础基体，然后通过边线法兰或者拉伸凸台的方式做出中间立板和上安装面，最后在对应位置切除出安装孔，再对所有锐边做倒圆角处理即可。建模过程中需要注意折弯系数的设置，要和实际加工采用的板材材质、厚度、折弯角度匹配，否则加工出来的零件实际尺寸会和设计尺寸出现偏差，导致孔位不对、高度不符的问题，无法完成装配。比如常用的Q235冷轧钢板，折弯系数要根据实际折弯模具的V口宽度做调整，不能直接套用软件默认的参数，否则展开后的下料尺寸会出现误差，直接造成零件报废。

　　这类支座在实际使用中，一般不需要做额外的表面处理，如果是在潮湿有腐蚀的工况下使用，可以增加镀锌或者发黑的表面处理层，提升防锈能力；如果是用于有洁净要求的食品、医药生产设备，则可以采用304不锈钢板材加工，表面做抛光处理，避免积尘滋生细菌。和采用整块材料铣削成型的支座相比，这种折弯成型的结构加工效率更高，材料利用率也更高，成本只有铣削零件的三分之一左右，同时在同等重量下的结构刚性完全能满足轻载场景的使用需求，是轻量化装配设计中非常常用的一类基础连接构件。在做设备模块化设计的时候，这类标准化的支座可以提前做成通用件库，不同项目中只要安装孔位、高度差参数匹配就可以直接调用，不需要重复设计绘图，能大幅缩短整体的设计周期，也能减少后续加工的刀具调整时间，提升生产效率。
