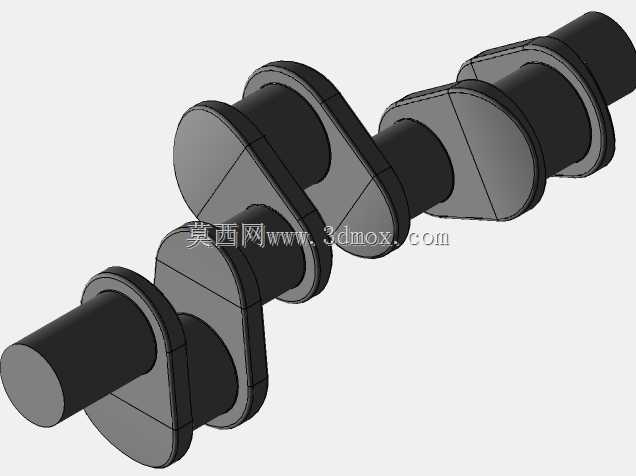

内燃机用多拐曲轴结构三维数模

项目分类:通用机械零部件 发布时间:2021-11-27 ID:421298
  • 内燃机用多拐曲轴结构三维数模
  • 内燃机用多拐曲轴结构三维数模
  • 内燃机用多拐曲轴结构三维数模
  • 内燃机用多拐曲轴结构三维数模

  在往复式内燃机的动力转换链路里,曲轴是承担核心运动形式转换的关键承载部件,日常接触的车用动力、小型工程机械动力、固定发电机组动力单元中,都能见到这类多拐曲轴的应用,它的核心作用是承接连杆传递来的活塞往复推力,将直线方向的交变载荷转化为持续的旋转扭矩,向外输出给后续传动系统,同时还要驱动内燃机自身的配气机构、机油泵、水泵等附属附件运转。

  从结构设计逻辑来看,这款曲轴采用整体式锻造结构的设计思路,主轴颈与连杆轴颈之间通过曲柄臂过渡连接,各曲拐的相位角按照四缸内燃机的做功间隔角做了均匀排布,能够保证做功行程的交替衔接足够平顺,降低整机运转过程中的扭矩波动。设计过程中首先要确定的是主轴颈的直径与跨距,这部分尺寸直接决定了曲轴的弯曲刚度,要匹配对应缸径下的最大爆发压力载荷,避免高负荷工况下出现轴颈挠曲变形过大导致的烧瓦故障;连杆轴颈的直径则需要兼顾连杆大头的安装空间与轴颈自身的扭转强度,轴颈表面通常会设计高频淬火的硬化层,提升耐磨性能,对应建模时需要预留出硬化层的工艺尺寸基准,方便后续工艺人员做加工余量的标注。

  安装边界层面,曲轴的轴向定位依靠中间位置的止推主轴颈实现,建模时严格控制了止推面的轴向尺寸公差带,保证曲轴受热膨胀后不会出现轴向窜动超标的问题,两端的轴端分别设计了油封安装轴颈与飞轮连接法兰,前端轴颈预留了皮带轮、正时齿轮的安装键槽位置,所有轴颈的过渡圆角都做了圆弧优化,避免应力集中导致的疲劳断裂,这部分圆角参数是建模时反复校核的重点,因为曲轴工作中长期承受交变弯曲与扭转载荷,圆角处的应力集中是引发疲劳失效的核心诱因。

  实际应用场景中,这类曲轴需要做动平衡校验,建模时在曲柄臂的对应位置预留了动平衡去重区域,方便后续工艺环节通过铣削去重将动平衡量控制在合格范围内,润滑油道的设计采用斜向贯通的钻孔结构,从主油道将压力机油输送到各个连杆轴颈表面,为连杆大头轴承提供润滑,建模时完整还原了油道的走向与孔径,能够直接用于后续的润滑油路流动仿真分析。不同于分体式曲轴,整体式结构的曲轴刚度更好,更适合高转速的车用内燃机场景,能够承受更高的转速上限与爆发压力,曲拐的排布方式决定了整机的平衡特性,四缸机型采用的平面曲拐结构虽然会产生二阶往复惯性力,但结构简单加工成本低,是中小排量内燃机里应用最广泛的结构形式。

  在做三维建模的过程中,需要重点关注各轴颈的同轴度公差基准,所有主轴颈的公共轴线是整个曲轴的设计基准,连杆轴颈的轴线需要与主轴颈轴线保持严格的平行度,曲柄臂的厚度要根据强度校核的结果做优化,在保证强度足够的前提下尽可能降低曲柄臂的重量,减少曲轴自身的旋转惯量,提升发动机的响应速度。轴颈表面的粗糙度要求在建模时也做了对应标注基准,配合表面的粗糙度参数要满足滑动轴承的工作要求,非配合表面则保留锻造后的表面状态即可,不需要额外加工。这款数模完整还原了曲轴的所有结构细节,包括轴颈的卸载槽、油孔的倒角、法兰端的定位销孔、键槽的对称度要求,能够直接用于教学演示、结构分析、以及新机型开发时的方案参考,帮助设计人员快速理解曲轴的结构逻辑与设计要点,在做改型设计时可以直接调整对应参数,缩短开发周期。
