带安装孔位的斜齿圆柱传动齿轮结构

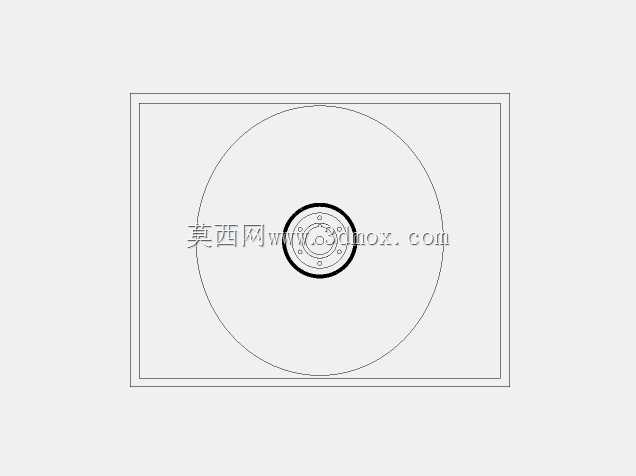

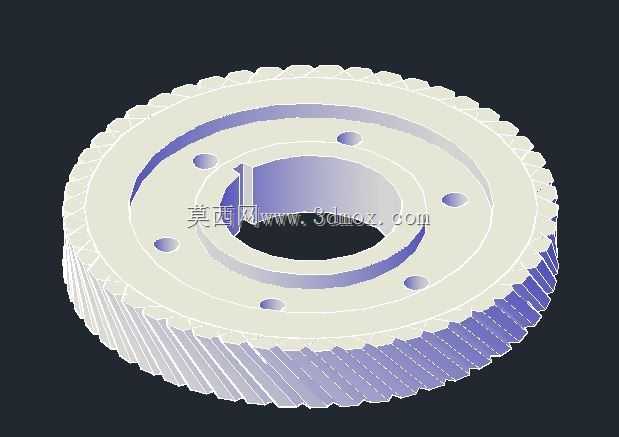

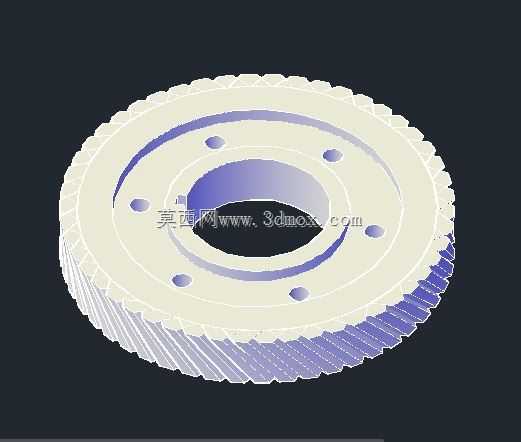

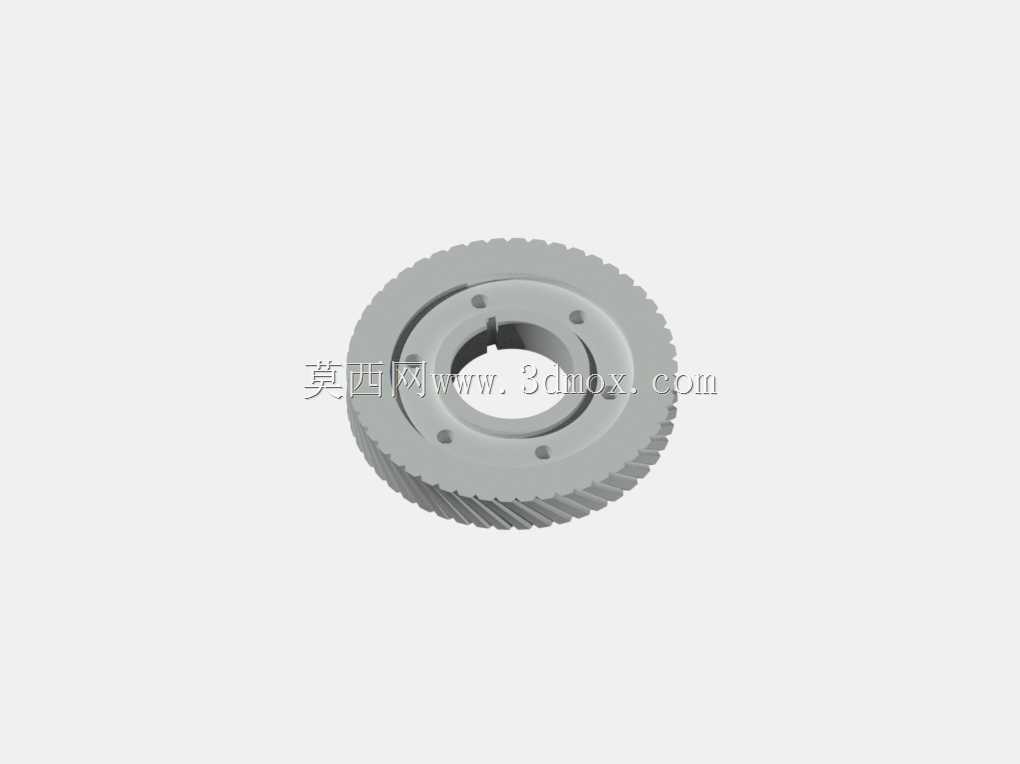

　　这类斜齿圆柱齿轮常应用在中低速重载的传动链路中，比如轻工输送设备的减速箱输出端、小型机床的进给传动组、农用机械的动力分配单元里都能见到同结构零件的身影，相比直齿圆柱齿轮，它的啮合过程是渐进式的，轮齿从齿端局部接触逐步过渡到全齿宽啮合，运转时的冲击、振动和噪声都要小很多，适合对传动平稳性有一定要求的工况。从结构细节来看，这个齿轮的中心采用带键槽的通孔设计，安装时可以通过平键和传动轴实现周向固定，传递扭矩时不会出现相对打滑的情况，端面上均匀分布的六个小孔是安装定位孔，既可以用来穿装螺栓和相邻的传动轮毂、挡圈做轴向锁紧，也能在做动平衡校正时作为去重孔调整整体平衡量，减少高速运转时的偏心振动。齿圈部分采用斜齿设计，

　　螺旋角选取的是常规传动常用的15度到20度区间，这个角度范围能在保证轴向力处于轴承可承受范围的前提下，最大化提升轮齿的重合度，让同时参与啮合的轮齿对数更多，单齿承受的载荷相应降低，整体承载能力比同参数直齿齿轮高出15%到20%左右。做三维建模的时候，首先要确定的是安装边界尺寸，中心孔的直径要和适配的传动轴径做公差配合，一般选H7/k6的过渡配合，既保证安装时的同轴度，也方便后期检修拆卸；端面安装孔的分度圆直径要和配对的连接件孔位完全对齐，孔的深度要匹配螺栓的拧入长度，避免出现螺栓顶死或者啮合长度不足的问题。齿形部分的建模要注意渐开线齿廓的准确性，斜齿的导程要和螺旋角、分度圆直径匹配，不能出现齿形扭曲的情况，齿端要做小尺寸的倒角处理，

　　避免安装时轮齿边缘磕碰产生毛刺，影响初期啮合的顺畅度。实际选型应用时，要注意这个齿轮的轴向力方向，配对安装的角接触轴承或者圆锥滚子轴承要能承受对应方向的轴向载荷，安装时要保证齿轮和轴的同轴度，端面跳动量控制在0.02mm以内，避免出现偏载导致轮齿局部磨损过快。齿宽的设计要和啮合的配对齿轮宽度差出2到3mm，避免安装时的轴向窜动导致啮合齿宽不足，影响承载能力。这类齿轮的常用加工工艺是滚齿后剃齿，精度等级可以达到8级，完全能满足一般通用机械的传动要求，如果是用在更高精度的传动场景，还可以增加磨齿工序把精度提升到7级，进一步降低传动误差。在装配环节，要注意啮合侧隙的调整，侧隙过小会导致运转时轮齿卡滞、润滑脂无法进入啮合面，加速齿面磨损；

　　侧隙过大则会出现反向传动空程，影响传动精度，一般常温工况下的侧隙控制在0.08mm到0.15mm之间比较合适。日常维护时，要定期清理齿面的油污和铁屑，补充锂基润滑脂，避免干磨导致齿面点蚀、胶合失效，当齿面磨损量超过原齿厚的10%时就要及时更换，避免出现断齿打坏整个传动箱的情况。
