SolidWorks动画练习用组合扳手结构设计

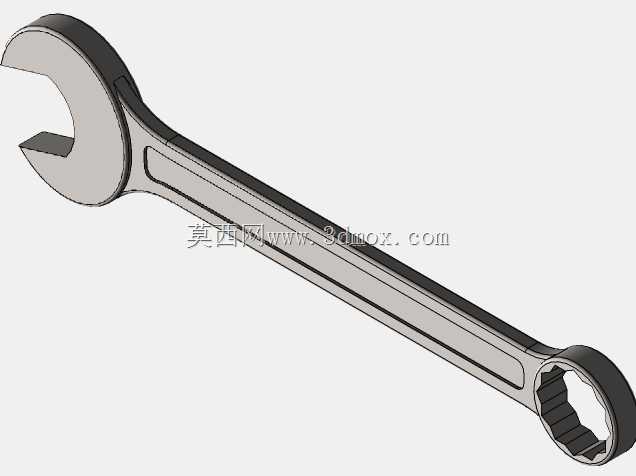

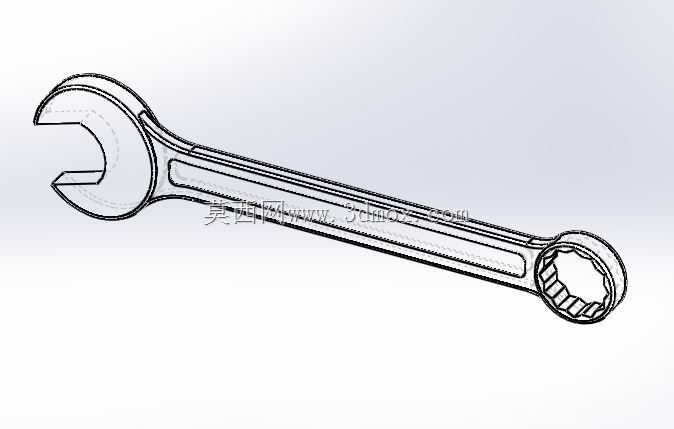

　　组合扳手作为手动紧固作业里最常用的五金工具之一，在设备装配、产线运维、机加工装夹、家用维修等场景里都有极高的出镜率，一端开口一端梅花的结构设计，让它能适配不同操作空间下的螺栓螺母紧固需求，不用频繁更换工具就能完成大部分常规外六角紧固件的拆装作业。做这个组合扳手的三维建模与动画设置练习，核心是要贴合实际五金工具的工程设计逻辑，不能只做外观曲面的形似，要把实际使用中的受力、操作边界、尺寸匹配这些工程点都融入建模过程里。

　　从实际应用场景倒推设计逻辑的话，首先要明确扳手的核心功能是传递扭矩，开口端的设计要匹配对应规格的外六角紧固件，开口的两个夹持面要做微小的内倾角度，实际量产的扳手开口并不是完全平行的，这个细节是为了夹持紧固件时能自动卡紧，避免施力时打滑脱出，同时开口端的根部要做圆弧过渡，不能出现直角尖角，不然热处理和使用过程中很容易出现应力集中导致断裂。梅花端的结构是带12角的内花键形式，这种设计相比开口端能包裹住紧固件的整个六角头部，施力时受力点更多，能承受更大的扭矩，也不容易把紧固件的棱角磨圆，适合需要大扭矩紧固或者已经有轻微磨损的紧固件作业，梅花端的中心要和手柄的轴线保持同轴度偏差在合理范围内，不然转动扳手时会出现卡滞、受力不均的问题。

　　手柄部分的设计要兼顾握持手感和结构强度，整体从头部往尾部做渐变的截面收缩，靠近头部的位置截面更厚，能承受头部传递来的大扭矩，尾部截面稍薄，握持时更贴合手掌轮廓，手柄的边缘都要做圆角钝化处理，不能有锐边，不然长时间握持施力会磨伤手掌，同时手柄表面可以做细微的防滑纹理设计，沾有少量油污的工况下也能保证握持的摩擦力，不会轻易脱手。尺寸设计上要严格遵循手动扳手的国标尺寸规范，比如对应M10螺栓的组合扳手，开口端的对边尺寸要控制在16mm的公差范围内，梅花端的对边尺寸和开口端保持一致，整体长度要匹配对应规格的扭矩需求，太长的话容易因为施力过大拧断螺栓，太短的话达不到需要的预紧力，手柄的宽度和厚度也要符合人手握持的尺寸边界，太粗握不住太细硌手，一般手柄厚度在5-8mm区间，宽度在15-20mm区间，适配大部分成年男性的手掌握持尺寸。

　　建模过程中做动画设置的时候，要还原实际使用的动作逻辑，开口端作业时是快速扳动、退出、复位的往复动作，模拟开口扳手在狭小空间里小角度转动紧固件的操作状态，梅花端作业时是整周连续转动的动作，模拟梅花扳手包裹紧固件后连续施力的状态，动画里还要体现扳手和紧固件的配合间隙，不能出现干涉穿模的情况，转动过程中扳手的夹持面和紧固件的接触面要保持正确的接触位置，还原真实的受力传递路径。做这个练习的时候，还要考虑实际生产的工艺性，扳手整体是模锻成型后再机加工开口和梅花孔，最后做热处理和表面处理，所以建模时的拔模角度、分型面位置都要符合模锻工艺的要求，不能出现无法脱模的倒扣结构，头部和手柄的过渡位置要做平滑的曲面过渡，保证模锻时金属材料能顺利填充型腔，不会出现充不满或者折叠的缺陷。

　　很多新手做这类工具建模的时候容易只追求外观的好看，忽略实际的工程细节，比如把开口做成完全平行的平面，梅花端的齿形角度不对，手柄没有做应力过渡的结构，这些问题放到实际工程里都是会导致工具失效的致命缺陷，做这个练习的核心目的就是通过建模过程去理解手动工具的设计逻辑，把力学性能、工艺可行性、人机工程学这些点都融入到模型里，而不是单纯画一个看起来像扳手的曲面模型。另外在装配关系的处理上，要明确扳手和紧固件的配合属于间隙配合，开口端的间隙要稍大一点，方便快速套入紧固件，梅花端的间隙要稍小一点，保证施力时的受力均匀，动画设置的时候要把这个配合间隙体现出来，转动过程中不能出现两个零件完全锁死没有活动量的情况，要还原真实操作时扳手轻微晃动的状态，这样做出来的动画才更贴近实际作业场景，也能通过这个练习掌握配合间隙在动画仿真里的设置方法，为后续做更复杂的机构动画打下基础。
